Шаблон-приспособление к устройству для изготовления ящиков
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1444148
Автор: Петухов
Текст

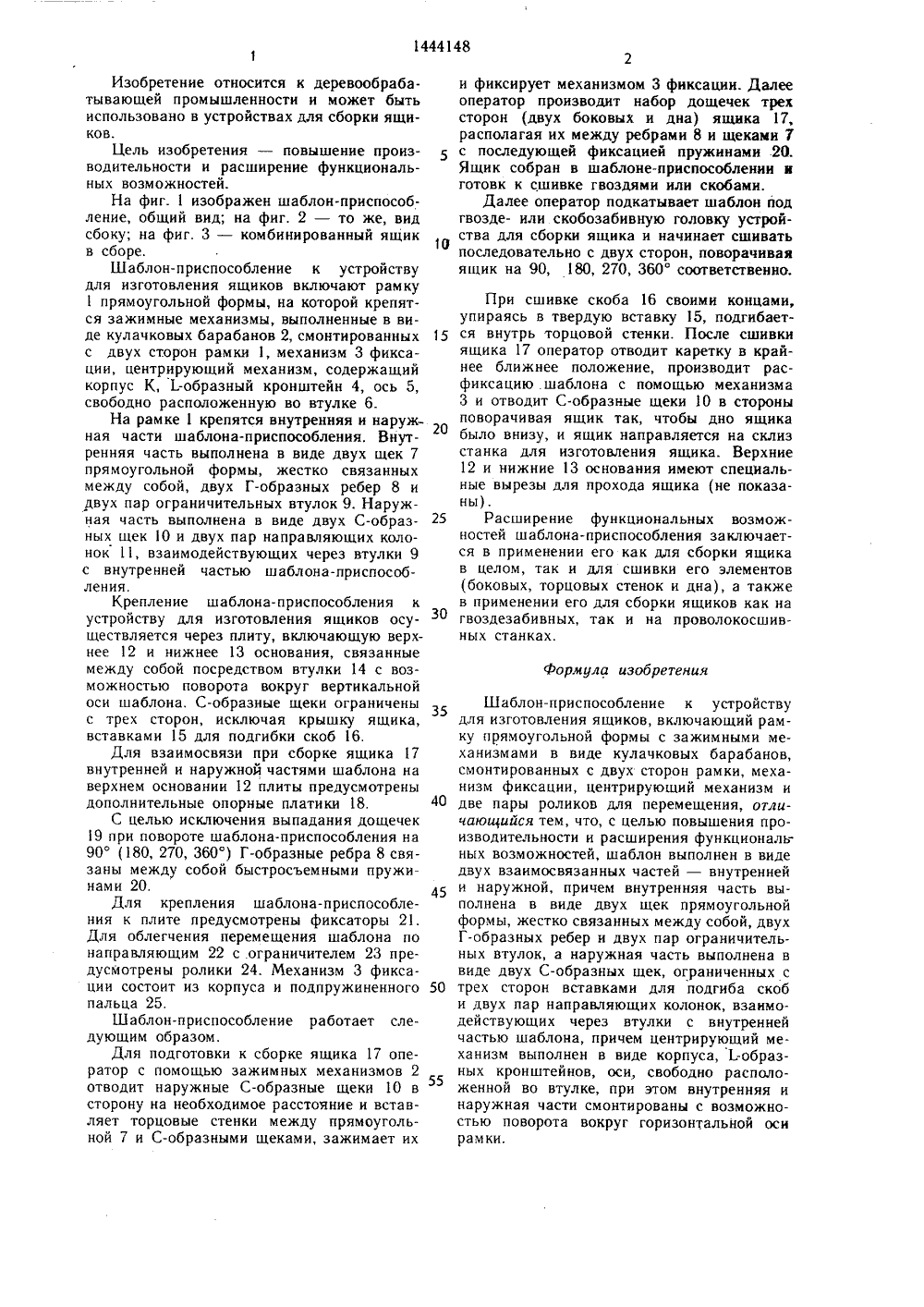

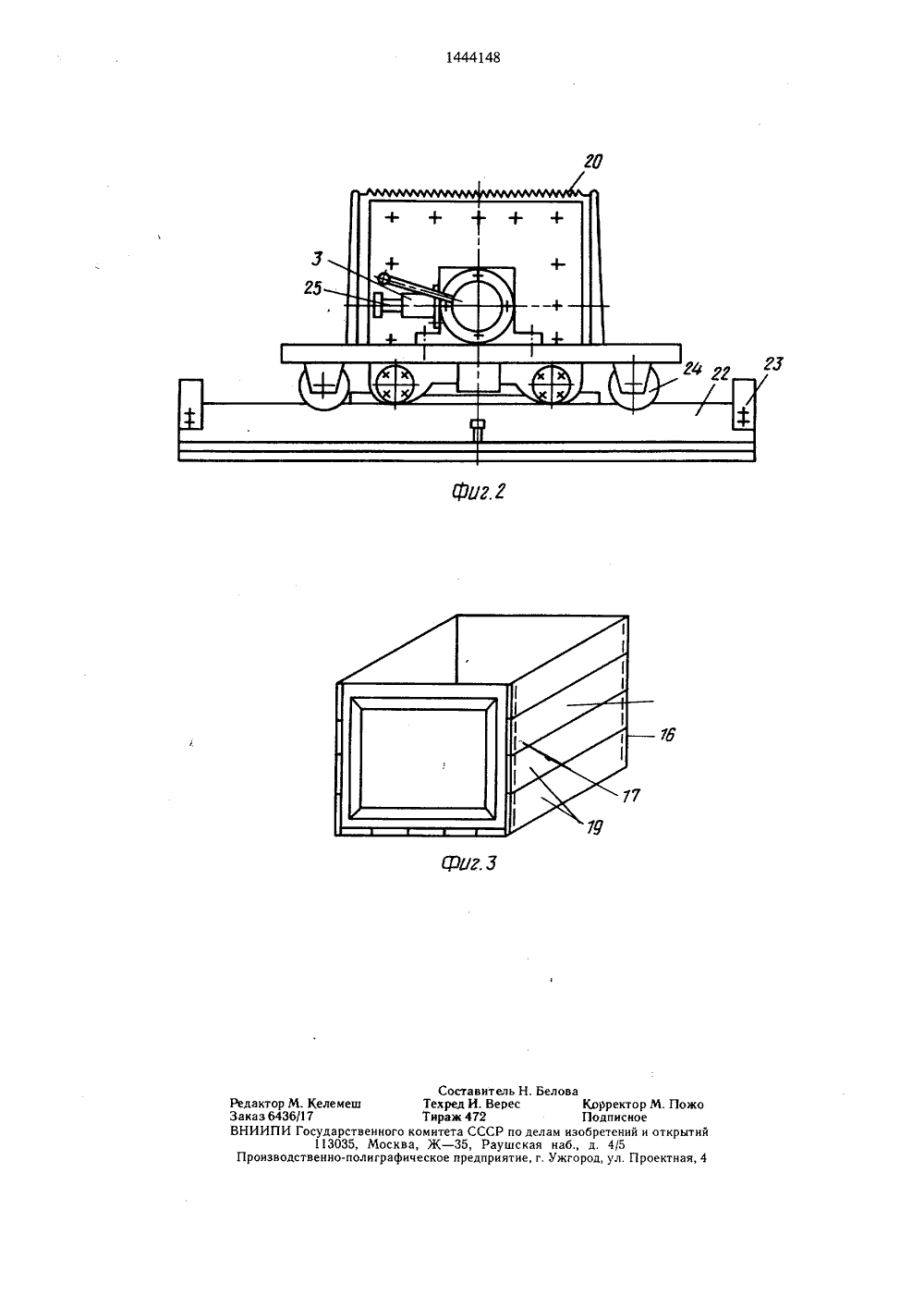

,90144 В 27 17 7/О ПИСАНИЕ ИЗОБРЕТЕНИ СВИДЕ ЛЬСТВ ВТОРСКО ОСУДАРСТ 8 ЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(54) ШАБЛОН-ПРИСПОСОБЛЕНИЕ КУСТРОЙСТВУ ДЛЯ ИЗГОТОВЛЕНИЯЯЩИКОВ(57) Изобретение относится к деревообрабатывающей промышленности и может бытьиспользовано в устройствах для сборки ящиков, например из древесно-полимерных отходов. Цель изобретения - повышение производительности и расширение функциональных возможностей. Шаблон выполнен издвух взаимосвязанных частей - внутренней и наружной. Внутренняя часть состоитиз двух щек 7 прямоугольной формы, жестко связанных между собой, двух Г-образных ребер 8 и двух пар ограничительных втулок 9. Наружная часть состоит из двух С- образных щек 10 и двух пар направляющих колонок 11, взаимодействующих через втулки 9 с внутренней частью шаблона-приспособления. Центрирующий механизм включает корпус, 1;образные кронштейны 4, ось 5, свободно расположенную во втулке 6, Один конец оси оканчивается буртиком и взаимодействует через втулку 9 с С-образной наружной щекой 10, а другой взаимодействует с кулачковым барабаном 2 зажим- ного механизма. Механизм фиксации крепится к корпусу подшипника, включает подпружиненный палец 25, расположенный в направляющих, и взаимодействует с осью 5 центрирующего механизма при повороте на90 (180, 270, 360). Крепление шаблона.приспособления к устройству для изготовления ящиков осуществляется через плиту, включающую верхнее 12 н нижнее 3 ооно. С вания, связанные между собой посредством втулки 14 с возможностью поворота вокруг Д вертикальной оси шаблона, 3 ил.5 10 15 20 25 30 Формула изобретения 35 40 45 50 55 Изобретение относится к деревообрабатывающей промышленности и может быть использовано в устройствах для сборки ящиков.Цель изобретения - повышение производительности и расширение функциональных возможностей.На фиг. 1 изображен шаблон-приспособление, общий вид; на фиг. 2 - то же, вид сбоку; на фиг. 3 - комбинированный ящик в сборе.Шаблон-приспособление к устройству для изготовления ящиков включают рамку 1 прямоугольной формы, на которой крепятся зажимные механизмы, выполненные в виде кулачковых барабанов 2, смонтированных с двух сторон рамки 1, механизм 3 фиксации, центрирующий механизм, содержащий корпус К, 1;образный кронштейн 4, ось 5, свободно расположенную во втулке 6.На рамке 1 крепятся внутренняя и наружная части шаблона-приспособления. Внутренняя часть выполнена в виде двух щек 7 прямоугольной формы, жестко связанных между собой, двух Г-образных ребер 8 и двух пар ограничительных втулок 9. Наружная часть выполнена в виде двух С-образных щек 1 О и двух пар направляющих колонок 11, взаимодействующих через втулки 9 с внутренней частью шаблона-приспособления.Крепление шаблона-приспособления к устройству для изготовления ящиков осуществляется через плиту, включающую верхнее 12 и нижнее 13 основания, связанные между собой посредством втулки 14 с возможностью поворота вокруг вертикальной оси шаблона. С-образные щеки ограничены с трех сторон, исключая крышку ящика, вставками 15 для подгибки скоб 16.Для взаимосвязи при сборке ящика 17 внутренней и наружной частями шаблона на верхнем основании 12 плиты предусмотрены дополнительные опорные платики 18,С целью исключения выпадания дощечек 19 при повороте шаблона-приспособления на 90 (180, 270, 360) Г-образные ребра 8 связаны между собой быстросъемными пружинами 20,Для крепления шаблона-приспособления к плите предусмотрены фиксаторы 21. Для облегчения перемещения шаблона по направляющим 22 с ограничителем 23 предусмотрены ролики 24. Механизм 3 фиксации состоит из корпуса и подпружиненного пальца 25,Шаблон-приспособление работает следующим образом.Для подготовки к сборке ящика 17 оператор с помощью зажимных механизмов 2 отводит наружные С-образные щеки 10 в сторону на необходимое расстояние и вставляет торцовые стенки между прямоугольной 7 и С-образными щеками, зажимает их и фиксирует механизмом 3 фиксации. Далее оператор производит набор дощечек трех сторон (двух боковых и дна) ящика 17, располагая их между ребрами 8 и щеками 7 с последующей фиксацией пружинами 20. Ящик собран в шаблоне-приспособлении в готовк к сшивке гвоздями или скобами.Далее оператор подкатывает шаблон под гвозде- или скобозабивную головку устройства для сборки ящика и начинает сшивать последовательно с двух сторон, поворачивая ящик на 90, 180, 270, 360 соответственно. При сшивке скоба 16 своими концами, упираясь в твердую вставку 15, подгибается внутрь торцовой стенки. После сшивки ящика 17 оператор отводит каретку в крайнее ближнее положение, производит расфиксацию. шаблона с помощью механизма 3 и отводит С-образные щеки 10 в стороны поворачивая ящик так, чтобы дно ящика было внизу, и ящик направляется на склиз станка для изготовления ящика. Верхние 12 и нижние 13 основания имеют специальные вырезы для прохода ящика (не показаны).Расширение функциональных возможностей шаблона-приспособления заключается в применении его как для сборки ящика в целом, так и для сшивки его элементов (боковых, торцовых стенок и дна), а также в применении его для сборки ящиков как на гвоздезабивных, так и на проволокосшивных станках. Шаблон-приспособление к устройству для изготовления ящиков, включающий рамку прямоугольной формы с зажимными механизмами в виде кулачковых барабанов, смонтированных с двух сторон рамки, механизм фиксации, центрирующий механизм и две пары роликов для перемещения, отличающийся тем, что, с целью повышения производительности и расширения функциональных возможностей, шаблон выполнен в виде двух взаимосвязанных частей - внутренней и наружной, причем внутренняя часть выполнена в виде двух щек прямоугольной формы, жестко связанных между собой, двух Г-образных ребер и двух пар ограничительных втулок, а наружная часть выполнена в виде двух С-образных щек, ограниченных с трех сторон вставками для подгиба скоб и двух пар направляющих колонок, взаимодействующих через втулки с внутренней частью шаблона, причем центрирующий механизм выполнен в виде корпуса, 1:образных кронштейнов, оси, свободно расположенной во втулке, при этом внутренняя и наружная части смонтированы с возможностью поворота вокруг горизонтальной оси рамки.р М. Пожоое и открытий роектная,Белова Коррект Подписи елам изобретенн ая наб., д. 4/5 г. Ужгород, ул П
СмотретьЗаявка
4244370, 18.05.1987
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ЭКСПЕРИМЕНТАЛЬНО КОНСТРУКТОРСКИЙ ИНСТИТУТ ТАРЫ И УПАКОВКИ
ПЕТУХОВ ВАСИЛИЙ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: B27F 7/02
Метки: устройству, шаблон-приспособление, ящиков
Опубликовано: 15.12.1988
