Стенд для моделирования процесса вращательного бурения

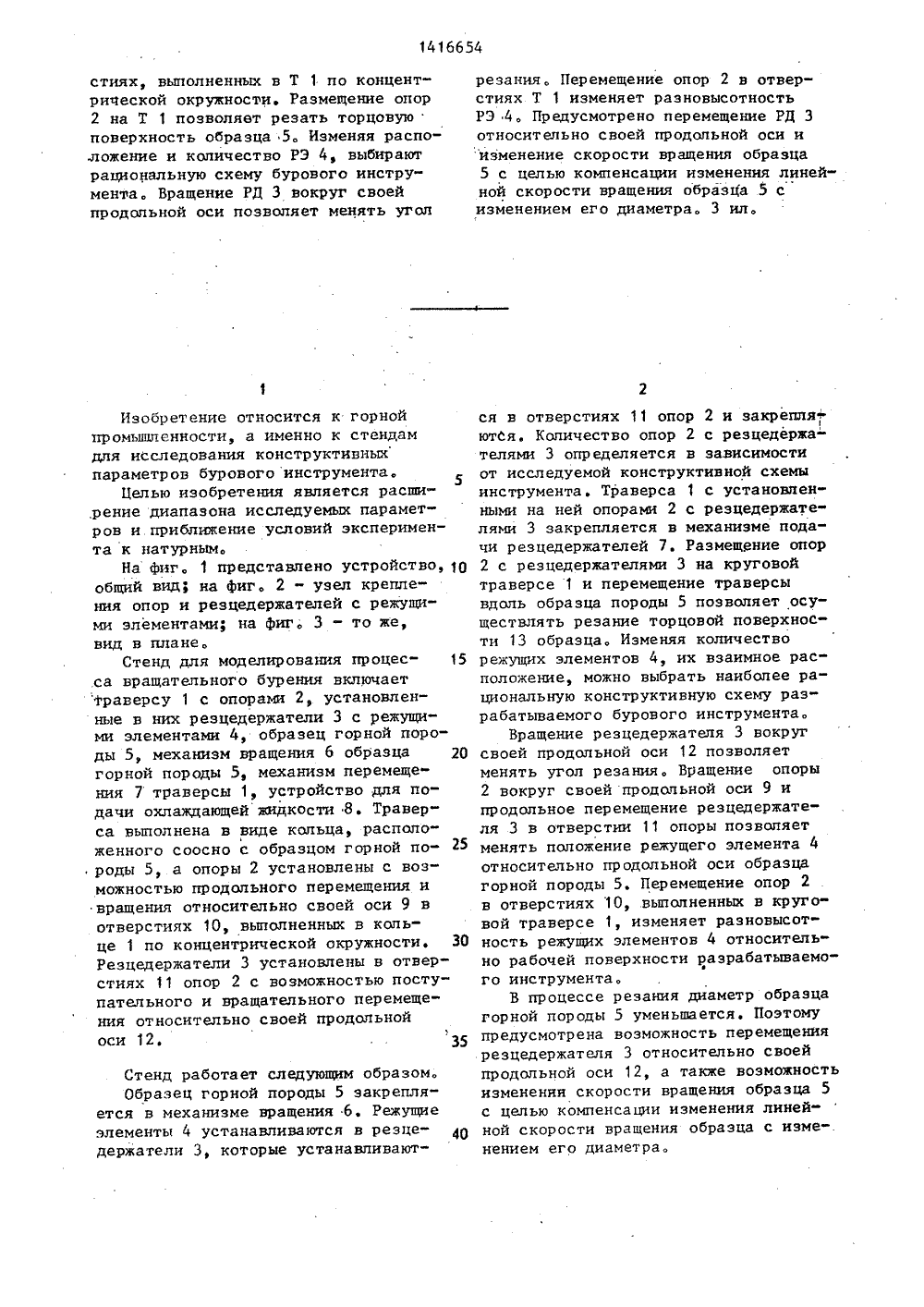

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 9) 01 10/00 ИСАНИЕ ИЗОБРЕТЕНИЯ ПРОЦЕС(54) СТЕНД ДЛЯ МОДЕЛИРОВАНИЯСА ВРАЩАТЕЛЬНОГО БУРЕНИЯ(57) Изобретение относитпром-ти и позволяет расэон исследуемых параметрвить условия экспериментСтенд содержит траверсурами 2, подвижно устанорезцедержатели (РД) 3 сментами (РЭ) 4, образецроды с механизмом его врмеханизм перемещения 7 Тдля подачи охлаждающейПричем Т 1 выполнена врасположенного соосно сОпоры 2 подвижно установ ватель- плавких. Суслов 1 сагхоп 1 атй Вх Апзгга розыш, 18-20,ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТ РСНОМУ СВИДЕТЕЛЬСТВ(71) Всесоюзный научно-исслский и проектный институт тметаллов и твердых сплавов(56) АСИпв В.С. РгП 1 п 8 АрЗцссеззев Паапа Яггагарах В1 п М 1 пдпя апй СопвггцсЫоп,ап Эгь 11 п 8 Ав в ос 1 а г оп ЯапИечсазг 1 е, М,Б.И., Заппагу1982. ся к горнойширить диапаов и приблиа к натурным1416654 стиях, выполненных в Т 1 по концентрической окружности, Размещение опор2 на Т 1 позволяет резать торцовуюповерхность образца 5. Изменяя распо,ложение и количество РЭ 4, выбираютрациональную схему бурового инструмента. Вращение РД 3 вокруг своейпродольной оси позволяет менять угол Изобретение относится к горнойпромышленности, а именно к стендамдля исследования конструктивньипараметров бурового инструмента.Целью изобретения является расши,рение диапазона исследуемых параметров и приближение условий эксперимента к натурным.На Фиг, 1 представлено устройство, 10общий вид на фиг. 2 - узел крепления опор и резцедержателей с режущими элементами; на фиг. 3 - то же,вид в плане,Стенд для моделирования процесса вращательного бурения включаеттраверсу 1 с опорами 2, установленные в них резцедержатели 3 с режущими элементами 4, образец горной породы 5, механизм вращения 6 образца 20горной породы 5, механизм перемещения 7 траверсы 1, устройство для подачи охлаждающей жидкости 8. Траверса выполнена в виде кольца, расположенного соосно с образцом горной породы 5, а опоры 2 установлены с воэможностью продольного перемещения ивращения относительно своей оси 9 вотверстиях 10, выполненных в кольце 1 по концентрической окружности. 30Резцедержатели 3 установлены в отверстиях 11 опор 2 с возможностью поступательного и вращательного перемещения относительно своей продольнойоси 12. 35 Стенд работает следующим образом.Образец горной породы 5 эакрепля" ется в механизме вращения 6. Режущие элементы 4 устанавливаются в резце- держатели 3, которые устанавливаютрезания. Перемещение опор 2 в отверстиях Т 1 изменяет разновысотностьРЭ 4. Предусмотрено перемещение РД 3относительно своей продольной оси иизменение скорости вращения образца5 с целью компенсации изменения линейной скорости вращения образца 5 сизменением его диаметра. 3 ил. ся в отверстиях 11 опор 2 и закрепля-, ютСя. Количество опор 2 с резцедержа- телями 3 определяется в зависимости от исследуемой конструктивной схемы инструмента. Траверса 1 с установленными на ней опорами 2 с резцедержателями 3 закрепляется в механизме подачи резцедержателей 7. Размещение опор 2 с резцедержателями 3 на круговой траверсе 1 и перемещение траверсы вдоль образца породы 5 позволяет осуществлять резание торцовой поверхности 13 образца. Изменяя количество режущих элементов 4, их взаимное расположение, можно выбрать наиболее рациональную конструктивную схему разрабатываемого бурового инструмента.Вращение резцедержателя 3 вокруг своей продольной оси 12 позволяет менять угол резания . Вращение опоры 2 вокруг своей продольной оси 9 и продольное перемещение резцедержателя 3 в отверстии 11 опоры позволяет менять положение режущего элемента 4 относительно продольной оси образца горной породы 5, Перемещение опор 2 в отверстиях 10, выполненных в круговой траверсе 1, изменяет разновысотность режущих элементов 4 относительно рабочей поверхности разрабатываемого инструмента.В процессе резания диаметр образца горной породы 5 уменьшается. Поэтому предусмотрена возможность перемещения резцедержателя 3 относительно своей продольной оси 12, а также возможность изменении скорости вращения образца 5 с целью компенсации изменения линейной скорости вращения образца с изме-. нением его диаметра.1416654 8 формула из обретения Стенд для моделирования процесса вращательного бурения, содержащий траверсу с опорами, установленные в них резцедержатели с режущими элементами, образец горной породы, механизм вращения образца горной породы и перемещения траверсы, устройство для подачи охлаждающей жидкости, о тл и ч а ю щ и й с я тем, что, с целью, расширения диапазона исследуемых параметров и приближения условий эксперимента к натурным, траверса выполнена в виде кольца, расположенного соосно с образцом горной породы, а опоры установлены с возможностью продольного перемещения и вращения относительно своей оси в отверстиях, выполненных в траверсе по концентрическойокружности, при этом резцедержателиустановлены в опорах с возможностьюпоступательного и вращательного перемещения относительносвоей продольной оси,
