Устройство для моделирования реверсивного счетчика импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 461424
Авторы: Дубровин, Каретников, Ростомян, Стекунов, Тихомиров
Текст

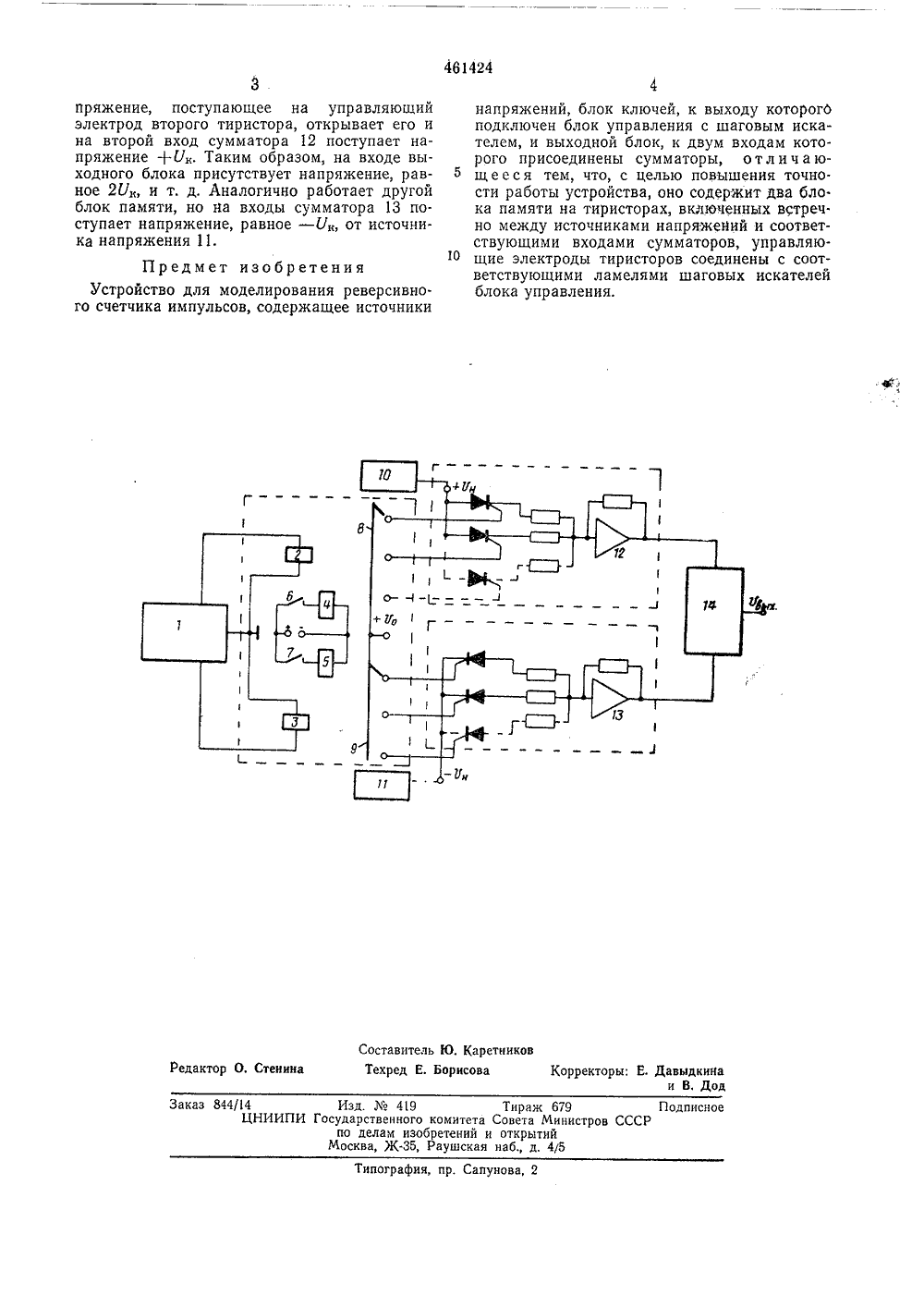

Р) 461424 ОП ИСА Е ИЗОБРЕТЕНИЯ Сеоз Советских Соэтадиотнческих(51) М,льс л. б 06 д 7/6 7888 18-24 и е оединением зая сударственный комите(32) Приоритет Совета Министров ССС по делам изобретений УДК 681.333.51, Дубровин Ростомя иН, ретни 1) Заявите 4) УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯ РЕВЕРСИВНОГО СЧЕТЧИКА ИМПУЛЬСОВ 1015 20(72) Авторы изобретения В, В, Тихом Изобретение относится к области вычислительной техники и может быть использовано в электронном моделировании при расчетах и исследовании автокомпенсаторов переменного тока следящего уравновешивания с цифровым отсчетом, а также устройств частотного и время-импульсного преобразования.Известны аналоговые схемы реверсивных счетчиков импульсов, выполненные на интеграторах.Однако токи утечки конденсаторов, включенных в обратные цепи, снижают точность запоминания,Цель изобретения - повышение точности работы устройства,Это достигается тем, что устройство содер. жит два блока памяти на тиристорах, включенных встречно между источниками напряжений и соответствующими входами сумматоров; управляющие электроды тиристоров соединены с соответствующими ламелями шагового искателя блока управления,На чертеже дана схема предлагаемого устройства для моделирования реверсивного счетчика импульсов,Схема состоит из блока ключей 1, блока управления, выполненного на реле 2 и 3, электромагнитах 4 и 5 шаговых искателей, в цепь питания которых включены блок-контакты 6, 7 реле 2, 3. Щетки 8, 9 щаговых искателей подключены к источнику постоянного напряжения, а их ламели соответственно к управляющим электродам тиристоров блоков памяти, включенных встречно между источниками напряжений 10, 11 и соответствующими входами сумматоров 12, 13, выходы которых соединены со входами выходного блока 14.Предлагаемое устройство работает следующим образом.При поступлении импульса положительной полярности в блок ключей 1 один из ключей срабатывает и замыкает цепь питания реле 2; при поступлении импульса отрицательной полярности срабатывает реле 3. При этом в первом случае замыкаются блок-контакты 6, а во втором - блок-контакты 7.Рассмотрим работу предлагаемого устройства при замкнутой цепи питания электромагнита 4 шагового искателя. В этом случае щетка 8 шагового искателя, которая подключена к источнику положительного постоянного на. пряжения 10, замыкает соответствующую ламель и подключает к управляющему электроду тиристора блока памяти положительное напряжение, При этом тиристор открывается и напряжение +Он, поданное на его анод, поступает через сумматор 12 на вход выходного блока 14. При подаче очередного положительного импульса щетка 8 шагового искателя за. мыкает очередную ламель, положительное иа.461424 Составитель Ю, КареткиРедактор О, Стенина Техред Е. Борисова екторы; Е выдкин д Подписное Тираж 679овета Минисоткрытийаб., д. 45 Изд.419сударственного комитета по делам изобретенийМосква, Ж, Раушская Заказ 844/14ЦНИИПИ Г Типография, пр, Сапунова,пряжение, поступающее на управляющий электрод второго тиристора, открывает его и на второй вход сумматора 12 поступает напряжение +У,. Таким образом, на входе выходного блока присутствует напряжение, равное 2 Уи, и т. д, Аналогично работает другой блок памяти, но на входы сумматора 13 поступает напряжение, равное - У, от источника напряжения 11.Предмет изобретенияУстройство для моделирования реверсивного счетчика импульсов, содержащее источники напряжений, блок ключей, к выходу которогО подключен блок управления с шаговым искателем, н выходной блок, к двум входам которого присоединены сумматоры, отличающ е е с я тем, что, с целью повышения точно. сти работы устройства, оно содержит два бло. ка памяти на тиристорах, включенных встречно между источниками напряжений и соответствующими входами сумматоров, управляющие электроды тиристоров соединены с соответствующими ламелями шаговых искателей блока управления.
СмотретьЗаявка
1947888, 23.07.1973
ПРЕДПРИЯТИЕ ПЯ М-5933
ТИХОМИРОВ ВЯЧЕСЛАВ ВСЕВОЛОДОВИЧ, РОСТОМЯН АЛЬБЕРТ ИОСИФОВИЧ, СТЕКУНОВ БОЛЕСЛАВ ДМИТРИЕВИЧ, КАРЕТНИКОВ ЮРИЙ АЛЕКСАНДРОВИЧ, ДУБРОВИН НИКОЛАЙ ВИКТОРОВИЧ
МПК / Метки
МПК: G06G 7/62
Метки: импульсов, моделирования, реверсивного, счетчика
Опубликовано: 25.02.1975
Код ссылки
<a href="https://patents.su/2-461424-ustrojjstvo-dlya-modelirovaniya-reversivnogo-schetchika-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для моделирования реверсивного счетчика импульсов</a>
