Способ квантования и взятия новых значений сигналов

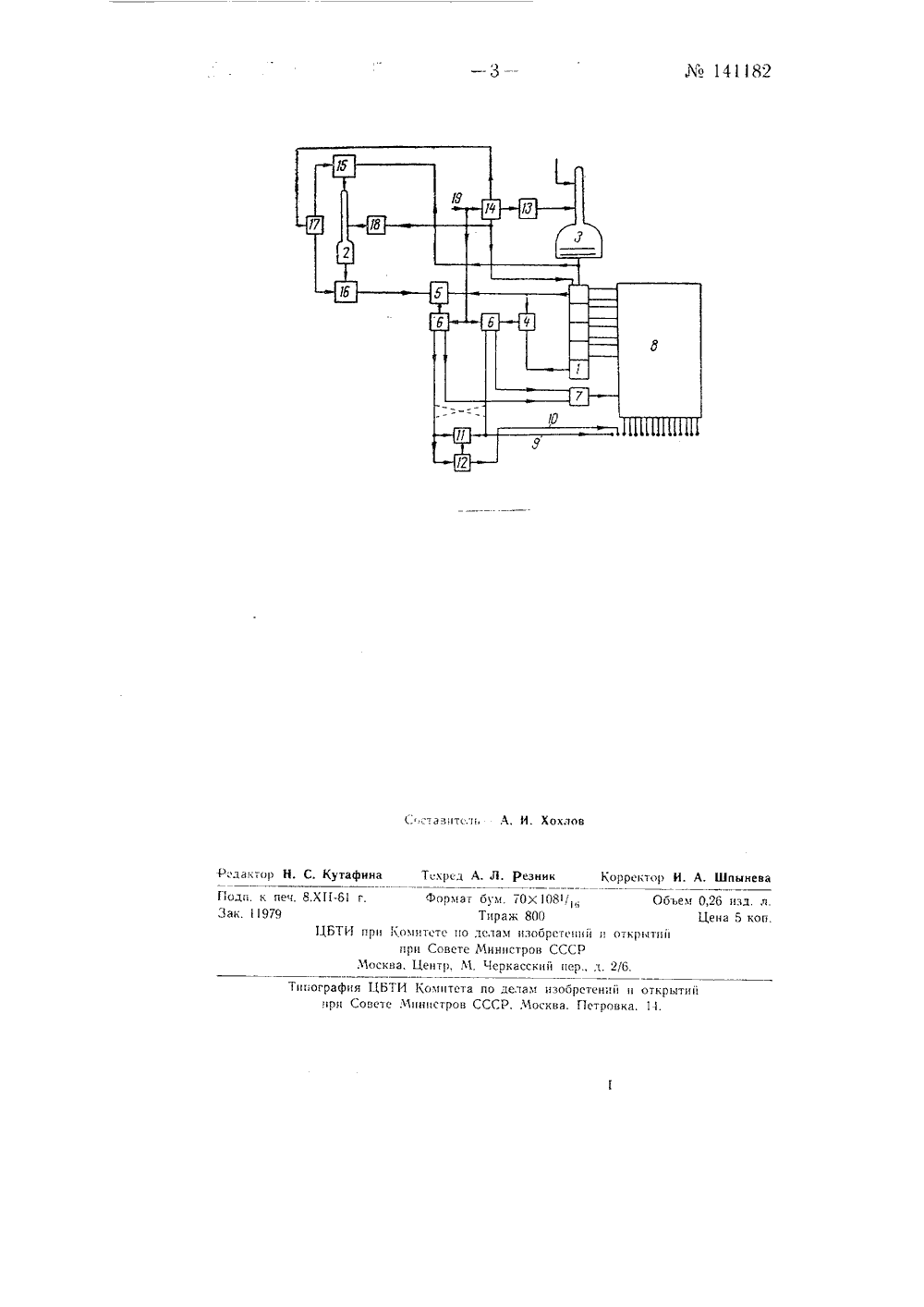

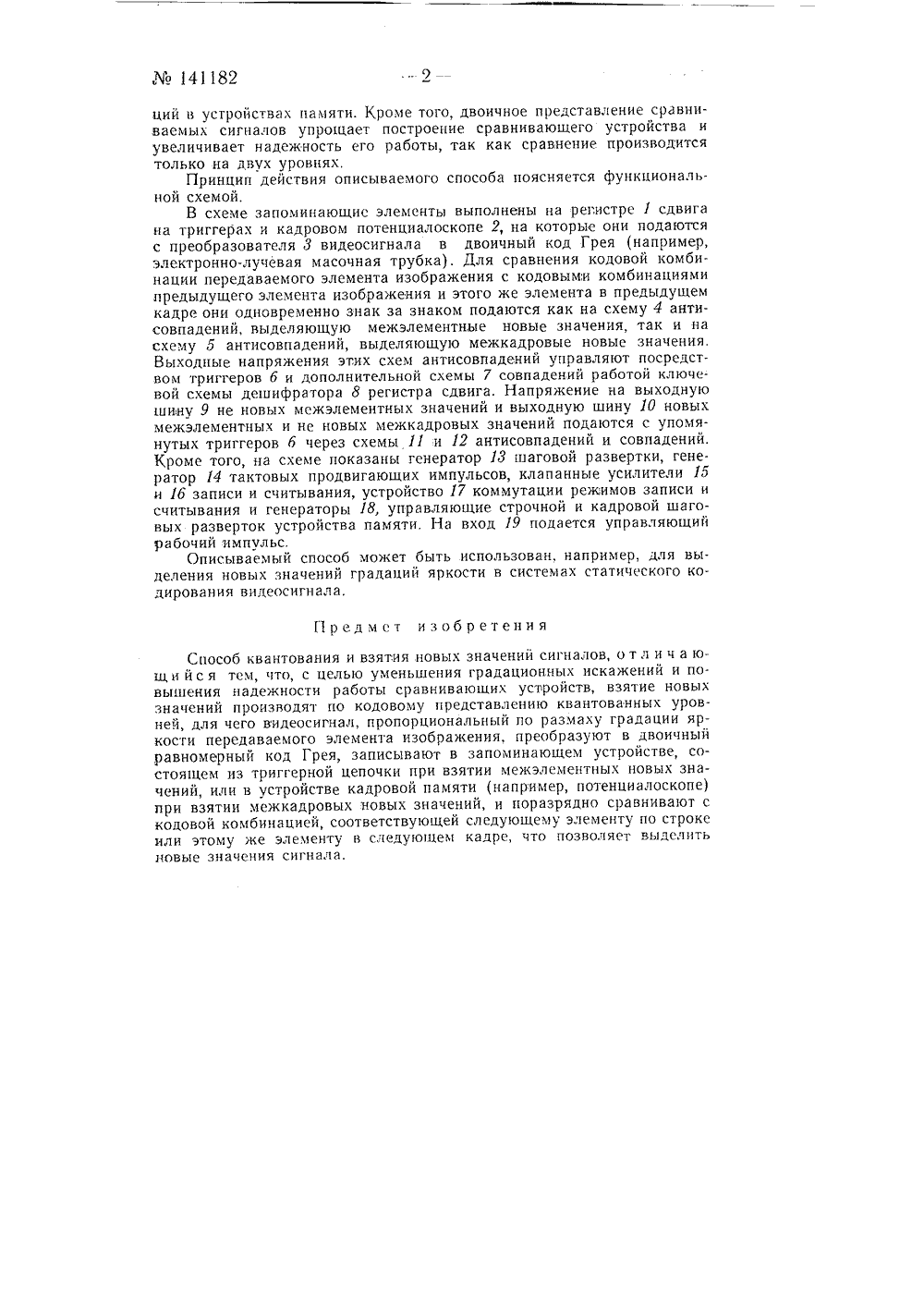

Мо 141182 Класс 21 а 34 л ссср САНИК ИЗОБРЕТЕНИАВТОРСКОМУ СВИДЕТЕЛЬЩВУ ПоЪпигная группа Л 3 8 б жи и Д. А. НовикКВАНТОВАНИЯ ЗНАЧЕНИЙ СИГ. П. Ман СПОСО Я НОВЬ И ВЗЯ В явлено 14 ноября 1960 г. за М 688297/26и изобретений и открытий при Совете Министров СО итет по дел Опъбликоваио и Бол енс изобретснийъ Ха 18 за 196 Известны способы квантования и взятия новых значений сигналов.Предлагаемый способ отличается от известных тем, что для уменьшения градационных искажений и повышения надежности работы срав нивающих устройств взятие новых значений производят по кодовому представлению квантованных уровней, Для этого видеосигнал, пропорциональный по оазмаху градации яркости передаваемого элемента изобракения, преобразуют в двоечный равномерный код Грея, записывают в запоминающем устройстве, состоящем из триггерной ячейки при взятии межэлементных новых значений, или в устройстве кадровой памяти (например, потенциалоскопе) при взятии межкадровых новых значений, и поразрядно сравнивают с кодовой комбинацией, соответствующей следующему элементу по строке или этому же элементу в следующем кадре, что позволяет выделить новые значения сигнала,Описываемый способ квантования и взятия новых значений сигналов состоит в том, что взятие новых значений сигналов производят по кодовому представлению квантованных уровней, С этой целью видеосигнал, пропорциональный по размаху градации яркости данного (передаваемого) элемента изображения преобразуется в равномерный двоичный код Грея с помощью, например электронно-лучевой масочной трубки. Затем полученная кодовая комбинация, соответствуюгцая яркости данного элемента изображения, запоминается в запоминающем устройстве и затем с ней сравнивается кодовая комбинация, соответствующая яркости последу 1 ощего элемента изображения вдоль строки (иди этого же элемента изображения в следующем кадре). Применение двоичного кода Грея обеспечивает минимальные градационные искажения при преобразовании непрерывного сигнала в дискретный, а также снижает требования к стабильности параметров и точности изготовления кодирующей масочной трубки. Применение двоичного кода Грея обеспечивает также минимальные градационные искакения при последующей записи, хранении и считывании упомянутых кодовых комбинаМ 141182ций в устройствах памяти. Кроме того, двоичное представление сравниваемых сигналов упрощает построение сравнивающего устройства и увеличивает надежность его работы, так как сравнение производится только на двух уровнях,Принцип действия описываемого способа поясняется функциональной схемой,В схеме запоминающие элементы выполнены на регистре 1 сдвига на триггерах и кадровом потенциалоскопе 2, на которые они подаются с преобразователя 3 видеосигнала в двоичный код Грея (например, электронно-лучевая масочная трубка). Для сравнения кодовой комбинации передаваемого элемента изображения с кодовыми комбинациями предыдущего элемента изображения и этого же элемента в предыдущем кадре они одновременно знак за знаком подаются как на схему 4 анти- совпадений, выделяющую межэлементные новые значения, так и на схему 5 антисовпадений, выделяющую межкадровые новые значения, Выходные напряжения этих схем антисовпадений управляют посредством триггеров б и дополнительной схемы 7 совпадений работой ключевой схемы дешифратора 8 регистра сдвига. Напряжение на выходную шину 9 не новых мсжэлементных значений и выходную шину 1 О новых межэлементных и не новых межкадровых значений подаются с упомянутых триггеров 6 через схемы 11 и 12 антисовпадений и совпадений, Кроме того, на схеме показаны генератор 13 шаговой развертки, генератор 14 тактовых продвигающих импульсов, клапанные усилители 15 и 1 б записи и считывания, устройство 17 коммутации режимов записи и считывания и генераторы 18, управляющие строчной и кадровой шаговых разверток устройства памяти. На вход 19 подается управляющий рабочий импульс.Описываемый способ может быть использован, например, для выделения новых значений градаций яркости в системах статического кодирования видеосигнала,Предмет изобретенияСпособ квантования и взятия новых значений сигналов, о т л и ч а ющи й с я тем, что, с целью уменьшения градационных искажений и повышения надежности работы сравнивающих устройств, взятие новых значений производят по кодовому представлению квантованных уровнеч, для чего видеосигнал, пропорциональный по размаху градации яркости передаваемого элемента изображения, преобразуют в двоичный равномерный код Грея, записывают в запоминающем устройстве, состоящем из триггерной цепочки при взятии межэлементных новых значений, или в устройстве кадровой памяти (например, потенциалоскопе) при взятии межкадровых новых значений, и поразрядно сравнивают с кодовой комбинацией, соответствующей следующему элементу по строке или этому же элементу в следующем кадре, что позволяет выделить новые значения сигнала.С:от а витсль А. И. Хохлов Рсдактор Н. С. Кутафина Тсхред А. Л. Резник Корректор И. А. Шпынева Поди. к печ. 8.Х 1-61 г. Зак.979 Формат бум. 70 Х 108 к Тираж 800 ЦБТИ при Комитете по дслам изобрстсиий и открытии при Совете Министров СССР Москва, Центр, М. Черкасский пер., д 2/6, Объем 0,26 изд. л. Цена 5 коп.Типография ЦБТИ Комитета по делам изобрстений и открытий прн Совете Министров СССР, Москва. Пстровка, 14.
