Вихретоковый преобразователь для неразрушающих испытаний и способ его изготовления

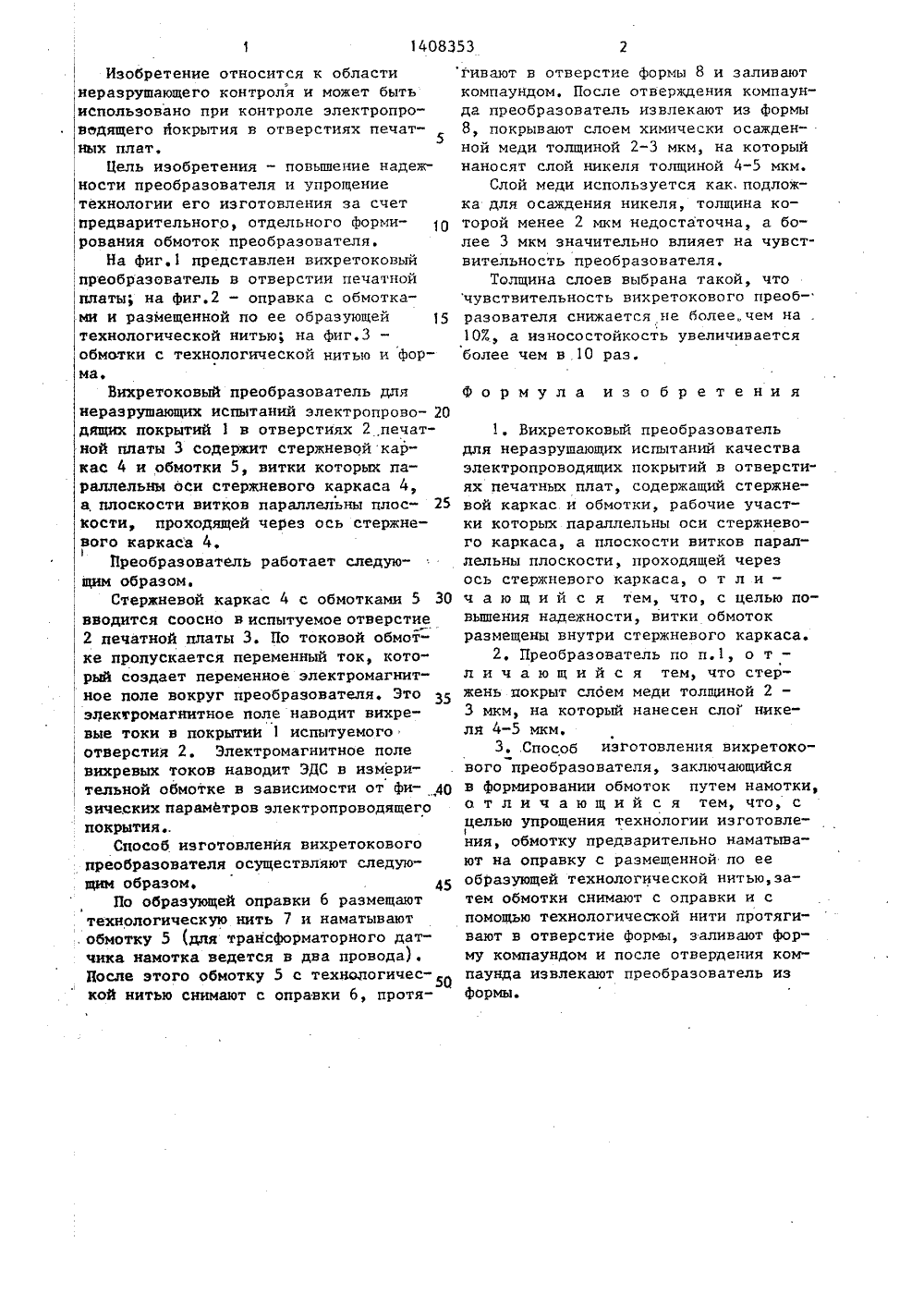

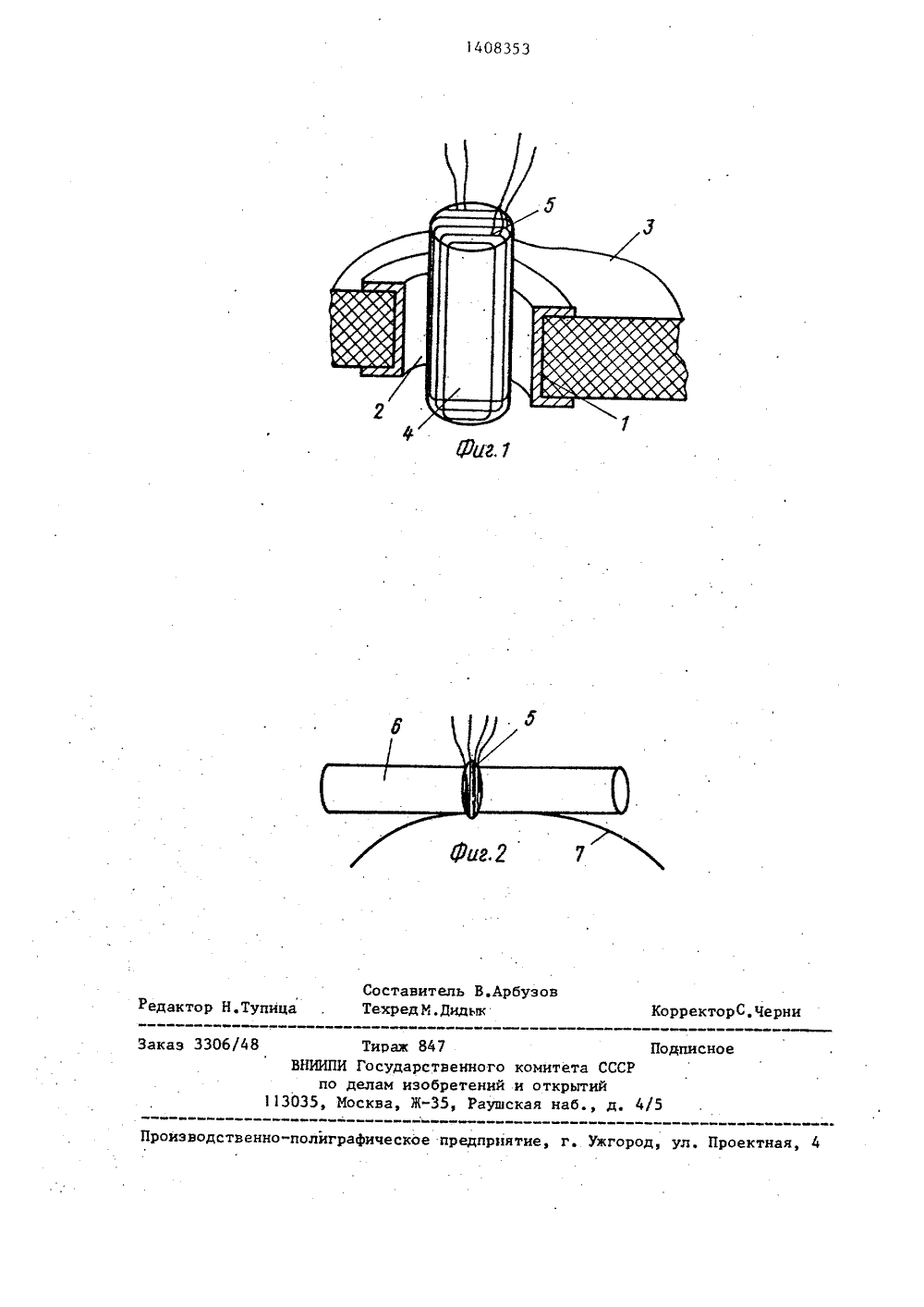

,ЯО ОПИСАНИЕ ИЗОБРЕТ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ Н А ВТОРСКОМУ СВИДЕТЕЛЬСТ(56) Авторское свидетельство СССРУ 563557, кл, С 01 й 27/90,27,10,75,Авторское свидетельство СССР9 987508, кл, б О 1 М 27/90,05,08.80,Авторское свидетельство СССРУ 629489, кл С 01 й 27/90,15,07,75,(54) ВИХРЕТОКОВЪЙ ПРЕОБРАЗОВАТЕЛЬ ДЛЯНЕРАЗРУШАИЩИХ ИСПЪ 1 ТАНИЙ И СПОСОБ ЕГОИЗГОТОВЛЕНИЯ(57) Изобретение относится к неразрушающему контролю и может быть использовано при контроле электропроводящего покрытия в отверстиях печатныхплат, Изобретение позволяет повыситьнадежность вихретокового преобразователя за счет размещения витков обмоток 5внутри стержневого каркаса 4,упроститьтехнологию его изготовления за счет того, что обмотки наматывают на оправку 6 с размещенной по ее образующейтехнологической нитью 7, после чегоих снимают с оправки и с помощью технологической нити протягивают в отверстие формы 8 и заливают компаундом, после отверждения которого извлекают датчик из формы и покрываютслоем химически осаждаемой меди толщиной 2-3 мкм, на который наносятслой никеля толщиной 4-5 мкм. 2 з.п.ф-лы, 3 ил.Изобретение относится к областинеразрушающего контроля и может бытьиспользовано при контроле злектропроведящего Йокрытия в отверстиях печат 5иых плат.Цель изобретения - повышение надежности преобразователя и упрощениетехнологии его изготовления за счетпредварительного, отдельного формирования обмоток преобразователя.На фиг.1 представлен вихретоковыйпреобразователь в отверстии печатнойплаты; на фиг.2 - оправка с обмотками и размещенной по ее образующей 15технологической нитью; на фиг,3 -обматки с технологической нитью и форма,Вихретоковый преобразователь длянеразрушаюцих испытаний злектропроводящих покрытий 1 в отверстиях 2,печатной платы 3 содержит стержневой кар"кас 4 и обмотки 5, витки которых параллельны оси стержневого каркаса 4,а, плоскости витков параллельны плоскости, проходящей через ось стержневого каркаса 4.Преобразователь работает следую"щим образом,Стержневой каркас 4 с обмотками 5 30вВодится соосно в испытуемое отверстие2 печатной платы 3. По токовой обмотке пропускается переменный ток, кото"рый создает переменное электромагнитное поле вокруг преобразователя, Этоэлектромагнитное поле наводит вихре вые токи в покрытий 1 испытуемогоотверстия 2. Электромагнитное полевихревых токов наводит ЭДС в измерительной обмотке в зависимости от фи- щ 0зических параметров злектропроводящегопокрытияСпособ изготовления вихретоковогопреобразователя осуществляют следующим образом. 45По образующей оправки 6 размещаюттехнологическую нить 7 и наиатывают, обмотку 5 (для трансформаторного датчика намотка ведется в два провода),После этого обмотку 5 с технологичес-кой нитью снимают с оправки 6, протягивают в отверстие формы 8 и заливаюткомпаундом. После отверждения компаунда преобразователь извлекают из формы8, покрывают слоем химически осажденной меди толщиной 2-3 икм, на которыйнаносят слой никеля толщиной 4-5 мкм,Слой меди используется как.подложка для осаждения никеля, толщина которой менее 2 мкм недостаточна, а более 3 мкм значительно влияет на чувствительность преобразователя,Толщина слоев выбрана такой, чточувствительность вихретокового преобразователя снижается не более,чем на103, а износостойкость увеличиваетсяболее чем в 10 раз.формула изобретения1. Вихретоковый преобразователь для неразрушающих испытаний качества электропроводящих покрытий в отверстиях печатных плат, содержащий стержневой каркас и обмотки, рабочие участки которых параллельны оси стержневого каркаса, а плоскости витков параллельны плоскости, проходящей через ось стержневого каркаса, о т л и - ч а ю щ и й с я тем, что, с целью повышения надежности, витки обмоток размещены внутри стержневого каркаса.2, Преобразователь по и.1, о т - л и ч а ю щ и й с я теи, что стержень покрыт слоем меди толщиной 2 - 3 мкм, на который нанесен слоГ никеля 4-5 мкм.3, .Способ изготовления вихретокового преобразователя, заключающийся в формировании обмоток путем намотки, о т л и ч а ю щ и й с я тем, что, с целью упрощения технологии изготовления, обмотку предварительно наматывают на оправку с размещенной по ее образующей технологической нитью,затем обмотки снимают с оправки и с помощью технологической нити протягивают в отверстие Формы, заливают форму компаундом и после отвердения компаунда извлекают преобразователь из формы.1408353 Составитель В.АрбузТехред И. Дидык рректорС.Черн едактор Н а Заказ 3306/4 Тираж 847 ВНИИПИ Государстве по делам изобре 3035, Москва, Ж, дписн/5 митета СССоткрытий ого ний ская наб., д. ктна эводственно-полиграфическое предприятие, г. Ужгород, у
