Самолетный измеритель частиц облаков и осадков

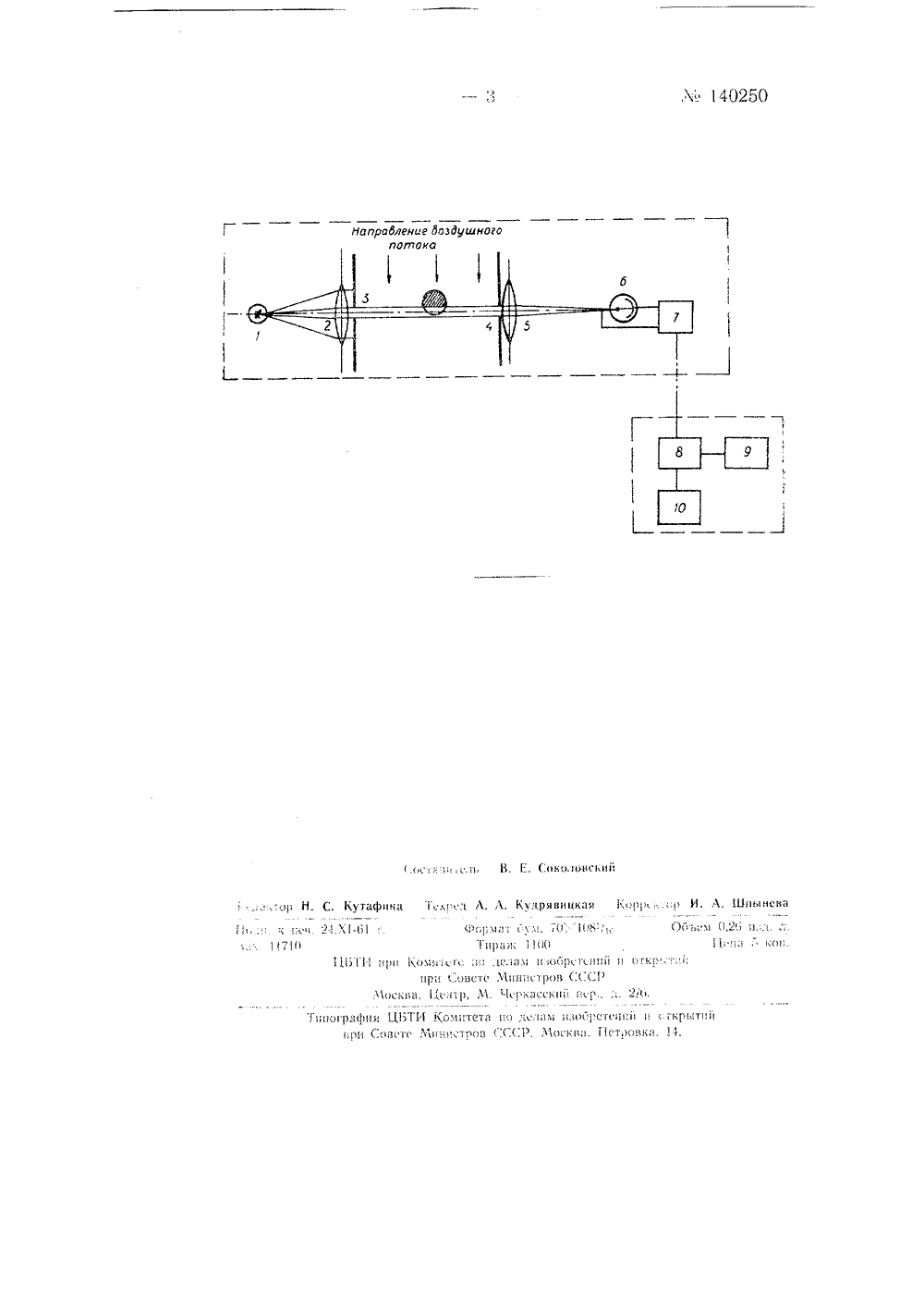

Класс 421, 2 Оа 4-.421, 2 Оы Лв 14025 О СССР ПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ дггггсная сруппа Л% 171 А,взор СТИЦ ОБЛАКО АМОЛ НЫИ ИЗМЕР И ОТЕЛЬ АДКО апвлено 21 ноября 1960 г. за686192/26 в Комитет по пенам пзобретенп и открытий прн Совете Министров СССРй15 за 1961 г Эпублнковано в .Бюллетене изобретен иборы для исследования микро- позволяют производить измерение Известные фотоэлектрическис прструктуры осадков с самолета нечастиц диаметром более 100 мк,Предложенный самолетный измеритель частиц облаков и осадковобеспечивает возможность надежного измерения относительно крупныхчастиц диаметром более 100 лк. Достигается это тем, что ширина каждой щели в стенках шахты прибора не превышает размера минимальнойиз частиц заданного диапазона измерений, а длина щелей взята такой,чтобы при перессчении частицей светового луча в шахте амплитуда относительного изменения суммарного светового потока, падающего нафотоумножитель, оставалась достаточно большой и обеспечивала достаточную чувствительность для всех размеров частиц заданного диапазона измерений.На чертеже изображена принципиальная схема описываемогоприбора,Измеритель содержит открытую шахту, устанавливаемую в набегшощем на самолет воздушном потоке, проходящем вместе с находящимися в нем частицами гидрометеоров сквозь шахту, внутри которой перпендикулярно к направлению потока пропущен рабочий световой луч.На пути светового потока, образуемого лампой накаливания 1, установленно 1 в фокусе линзы 2, в противоположных стенках шахты расположены одна против другой две одинаковые щели 8 и 4, Все световые лучи, проходящие одновременно через обе эти щели, в пространстве между ними сосредоточены в объеме, ограниченном двумя параллельнымиплоскостями, которые проходят через край щелей и образуют рабочийсветовой луч, толщиной равный ширине щелей.Линза 5 фокусирует прошедшие сквозь щель 4 световые лучи накатод фотоумножителя б, включенного на вход электрической рсгистриМ 14250руюшей схемы, ЧСтицы, пересекающие вместе с воздушным потоком пространство между щелями, ослабляют суммарное количество света, попадающего на фотоумножитель, лишь в те моменты, когда они хотя бы частично находятся внутри рабочего светового луча,Длина щелей выбрана с таким расчетом, чтобы при пересечении частицей светового луча амплитуда относительного изменения суммарного светового потока. падающего на фотоумножитель, оставалась достаточно большой и обеспечивала достаточную чувствительность для Всех размеров частиц заданного диапазона измерений, Ширина каждой щели в стенках шахты не превышает размера минимальной из частиц заданного диапазона измерений. При пролете капель сквозь световой луч в фотоумножителе возникают электрические импульсы, зависимость амплитуды которых от диаметра капель квадратична, если диаметры капель не превышают ширину щелей, и приближается к линейной приувеличении диаметра капель в пределах измеряемогп диапазона.Амплитуда импульсов не зависит от координат гролета капель. Оочаружение и измерение размеров крупных частиц в атмосфере производится независимо от их агрегатного состояния.Импульсы с нагрузки фотоумножителя предварительно усиливаются усилителем 7, расположенным в измерителс-., и поступают затем по электрическому кабелю в регистрирующий блок, находящийся внутри каоины самолета, содержащий усилитель 8 и регистрирующее устроиство. Перек.чючение диапазонов измерений размеров частиц производится путем изменения коэффициента усиления усилителя. В измерителе предусмотрены шлейфовый осциллограф 9 для записи импульсов на пленку и второе регистрирующее устройство 10, осуществляющее рассортировку зарегистрированных частиц по размерам.Предложенный самолетный измеритель изготовлен и опробован на самолете тина ЛП. Прибор показал полную пригодность для обнаружения и измерения спектра размеров и концентрации частиц любого агрегатного состояния с размерами свыше 00 мк в облаках и осадках, и сбора статистически обеспеченного материала на достаточно коротком пути, проходимом самолетом, в широком диапазоне концентраций частиц, С по(Ошьо этого прибора получень первые данные о наличии и размерах свсрхоблачных частиц в об.чаках некоторых форм, а так)ке О спектрах раз)еров частиц Оса;кОВ снс"га и,О)кдя, О их распрРдс "1 ении В прост)знствс и 1. д.1 р с д ".(1 с т и . О О ) с: т е и и 51Сы)10 С 1 Н 1 Н измеИ 1 (.ль частиц пол аков и садков, содержаши и пкрытуо пакту, имеющую в противоположных стснках две одинакоВые щели, распочо)кенные одна против другой, и двс собирающие лин зы, в фокусе одной из которых установ.чеп источник света. а другая ;,1 ужит для фокусировки светового луча от источника света, прошедщего через пахту, на фотоумножитель, включенный на вход элскгри Нес кой регистрирующей схемы, о тл и ч а ю ш и й с я тем, что, с целью Обеспсчсния возможности надежного измерения размера относителы(п кру 111 ых частиц, н аГримс р диаметром более00 11 К, ширинс ка 5 кдог ц(,1 и В степках шахты не пр(вып)ас )азмеэс) 1(1 инп)1 альной нз част 1 п .".аданного диапазона измерений, а длина щелей взята такой, (гобы при Г(срсс(чснии частицси светового луча в шахте амплитуда относитслы)О ;:знпения суммарного светового погока, нада)ошего па фотоумножн.-.с ь, оставалась достаточно большой и ооеспечнвала достаточную чувствп гсльность лля Всех размеров частиц заданного диапазона измерении.
