Макоед

Номер патента: 1770834

Опубликовано: 23.10.1992

Авторы: Дараган, Ларченко, Макоед, Миндюк, Ощепков, Пришивалко, Филиппов

МПК: G01N 15/02

Метки: взвешенных, гранулометрического, состава, фотоэлектрическое, частиц

...кювету с анализируемой средой, обектив 3, фотоэлектрический преобразователь 4, содержащий светочувствительйую площадку 5 в виде зон (5,1,5,2,5, усилители 6 блок ус 1770834реднения 7, блок сравнения 8, блок отношения 9, блок управления 10, блок памяти 11, логарифматор 12, вычислительный блок 13, фотоприемники 14, оптическая связь, например, светодиод 15, блок корректировки 16.Фотоэлектрицеское устройство для определения гранулометрицеского состава взвешенныхчастиц работает следующим образом (см.цертеж), Источник параллельного монохроматического света 1 формиру- .ет модулированный коллимированный монохроматический поток излучения, который затем освещает объем анализируемой среды 2, размещаемый на оптической оси источника 1. На...

Номер патента: 1770832

Опубликовано: 23.10.1992

Авторы: Кудрейко, Макоед, Ощепков

МПК: G01N 15/02

Метки: дисперсного, жидкостях, загрязненных, состава, сферических, фракционного, частиц

...предпосылки идентификации частиц не только по размеру, но и по фракционному (вещественному) признаку.Существенным отличительным признаком предлагаемого способа является дополнительное измерение второго светового потока Р 2, рассеянного в направлении, составляющем с направлением зондирования и с направлением первого рассеянного светового потока Г 1 равные углы, и определение принадлежности частиц к тай или инойз" 2фракции по величине д=ц - , причем дляР 1частиц почвенного происхождения д1,для газовых пузырей 1д0,2, дляметаллических частиц д0,2.Металлические частицы имеют достаточно высокие значения показателя погло 5 щения. Частицы почвенногопроисхождения по значению абсолютногопоказателя преломления близки к показателю преломления...

Номер патента: 1768828

Опубликовано: 15.10.1992

Авторы: Макоед, Мальцев, Стаханов

МПК: F16H 1/16

Метки: передача, червячная

...тел и предназначенных для одновременного зацепления с соответствующими витками червяка.На фиг. 1 показан общий вид передачи; на фиг,2 - вид по стрелке А на фиг. 1; на фиг.3 - сечение Б-Б на фиг, 1; на фиг, 4 - промежуточные тела для передачи больших нагрузок; на фиг. 5 - то же, для передачи средних нагрузок; фиг. 6 - то же, для передачи малых нагрузок. 5 10 15 20 25 30 35 40 45 50 55 Червячная передача состоит из червяка 1, двух плоских колес 2, посаженных на вулки 3 и установленных на валу 4 промежуточных тел 5 с элементами качения 6, встроенных в подвижные оси 7 копира 8, к которому поджаты подвижные оси 7 посредством упорных элементов, состоящих из шпильки 9 и подшипника качения 10,Промежуточные тела 5 установлены вподвижных осях...

Номер патента: 1548715

Опубликовано: 07.03.1990

Авторы: Макоед, Ощепков

МПК: G01N 15/04

Метки: анализа, пластинчатых, фотоседиментационного, частиц

...оседанию частиц,товых потоков Рремя, не превышаю-,я крупной Фракции с страцию све оводят за в мя выпадени дится из светового потока) и зеркал 5 и 6, Ослабленные средой световые потоки попадают на Фотоприемники и 8. Сигналы поступают на устройство 9 сопряжения ЭВМ и далее на ЭВМ.Способ осуществляют следующим образом,Исследуемый порошок диспер ируют и просеивают через сито, отделяя час тицы с размерами, превышающими верхнюю границу применения йотоседиментационного анализа. В кювету заливают дисперсионную жидкость, зондируют излучением в направлениях, параллель ном и перпендикулярном оседанию частиц, и определяют значение световых потоков, ослабленных седиментационной жидкостью в соответствующих направлениях РОИ и Р 1 Затем в кювету...

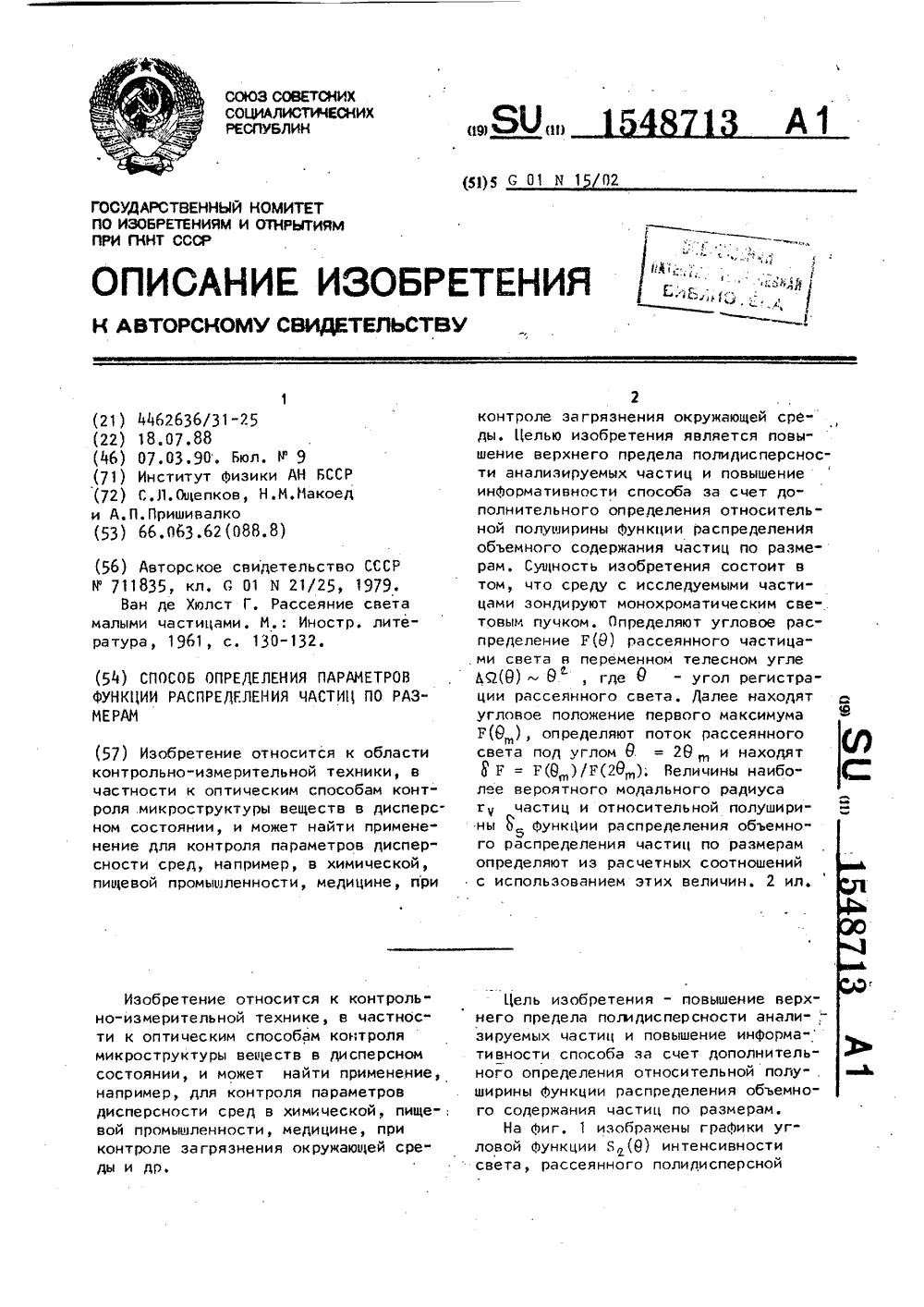

Номер патента: 1548713

Опубликовано: 07.03.1990

Авторы: Макоед, Ощепков, Пришивалко

МПК: G01N 15/02

Метки: параметров, размерам, распределения, функции, частиц

...час-тицами светоього излучения; О - угол регистрации рассеянного светового излучения Фотоприемником относитель 5 но направления световогозондирования,К - коэФФициент пропорциональности.В соответствии с этим соотношени ем площади Б(9) отверстий полевых диафрагм 17-21 задаются следующим выра- жением где Г - Фокусное расстояние сооирающей линзы 11,20 Сигналы с Фотоприемников поступают в блок 22 сопряжения, выполненный,например, в виде усилителей и аналого-циФровых преобразователей, В ЭВй23 производится обработка сигналов25 по заданному алгоритмуУгловая зависимость Г(6) потокарассеянного частицами светового излучения в переменном телесном углеЬа(В) = К 9 пропорционально угловой30 Функции Б (0) интенсивности света,рассеянного полидисперсной...

Номер патента: 1490603

Опубликовано: 30.06.1989

Авторы: Макоед, Ощепков, Пришивалко

МПК: G01N 15/04, G01N 15/14

Метки: анализа, дисперсных, сред, фотоседиментационного

...- график зависимости отношения интенсивности бр рассеянного дисперсного средой света к не личине показателя ослабления зондирующего светового пучка на длиневолны= 0,6328 мкм от радиуса г контролируемых частиц для угла рассеяния В = 0,5 ; на Аиг.З - график аналогичной зависимости б /Я от радиуса г контролируемых частицодля угла рассеяния О = 2 ; ца Аиг.4 граАик аналогичной зависимости (711 /Я от радиуса г контролируемых частиц. 30 для угла рассеяния 6 = 5 ; ца фиг.5 - график аналогичной зависимости б /Е от радиуса г контролируемых частиц для угла рассеяния 9 = 20 . Сцлошоые кривые на Аиг.2 - 5 соотв гству ют сферическим частицам серебра н воде, а прерывистая кривая соответствует сферическц частицам палладия в воде.Реализация способа...

Номер патента: 1470855

Опубликовано: 07.04.1989

Авторы: Кондратьев, Макоед

МПК: E02B 11/00

Метки: дренажных, колодцев, промывки

...на нижней поверхности тора 1 и взаимодействуют с режущими элементами 5, наклоненными в сторону оси пульпоотвода 6, расположенного по вертикальнои оси тора и представляюи20 щего собой разрезной трубопровод, состоящий из нижней части 7, жестко соединенной с диффузором 3 и являющейся его продолжением,гофрированной вставкой 8, соединенной с верхней частью 9, которая выполнена25 в виде колена, отводящего пульпу за пределы дренажного колодца. Верхняя часть 9 пульпоотвода 6 жестко смонтирована к опорной крь 1 шке 10, Напорный водовод 11 проходит насквозь тора, причем загнутый конец установлен по центру диффузора 3 эжектора. Водовод 11 эжектора и водовод 12 гидрорыхлителей свободно проходят через отверстия в крышке 10 и имеют клапанные...

Номер патента: 1355665

Опубликовано: 30.11.1987

Авторы: Брусиловский, Евчик, Макоед, Рудой

МПК: E02B 11/00

Метки: вод, водоприемник, поверхностных

...17, в которую помещен свободно вращающийся шарообразный клапан 18. Направляющая 17 закреплена съемной обоймой 19 и прикреплена к гибкой упругой связи 20, которая установлена в конусообразную нишу 21 верхней части 5 корпуса 2, а на внутренней стенке отверстия 4 вмонтирован фиксатор 22. В отверстие 4 нижней части 6 корпуса 2 установлена перфорированная трубка 23 с отстойником 24 и подсоединена к водосбросному коллектору 25.Водопоглощающее устройство работает следующим образом.Во время снеготаяния или обильных дож дей избытки воды поступают к водоприемнику, установленному в понижении, как по поверхности, так и по пахотному слою почвы 1. Поверхностная вода через клапан 18 попадает в отверстие 4, перфорированную трубу 23 и далее в...

Номер патента: 1015037

Опубликовано: 30.04.1983

Авторы: Макоед, Рудой

МПК: E02B 11/00

Метки: водопоглощающее, мелиоративной, системы

...конструкции все-таки паюдает в дренажные трубопроводы.Бель изобретения - снижение трудоемкос ,ти работ при очистке устройства от попадаю,щего к него грунта.Поставленная цель. достигается тем,что отстойник размещен в верхней части колодца, выпопнен с фильтрующим,примыкающим к стенкам колодца днищем,снабжен водосливной трубой, верхний .,онец которой распопожен ниже крыюки копадца, а нижний пересекает фильт,рующее днище.На чертеже изображено устройствопродольный разрез. 35Устройство состоит из дренажногоколодца 1, соединенного с водоотводящей сетью 2, отстойника 3 с воцоприем,ными отверстиями 4, фильтрующее днище 5 которого снабжено выдвижной во-40досливной трубой 6 и уплотнитепем 7.Водопоглощающее устройство работает следующим...
