Устройство для виброуплотнения литейных форм

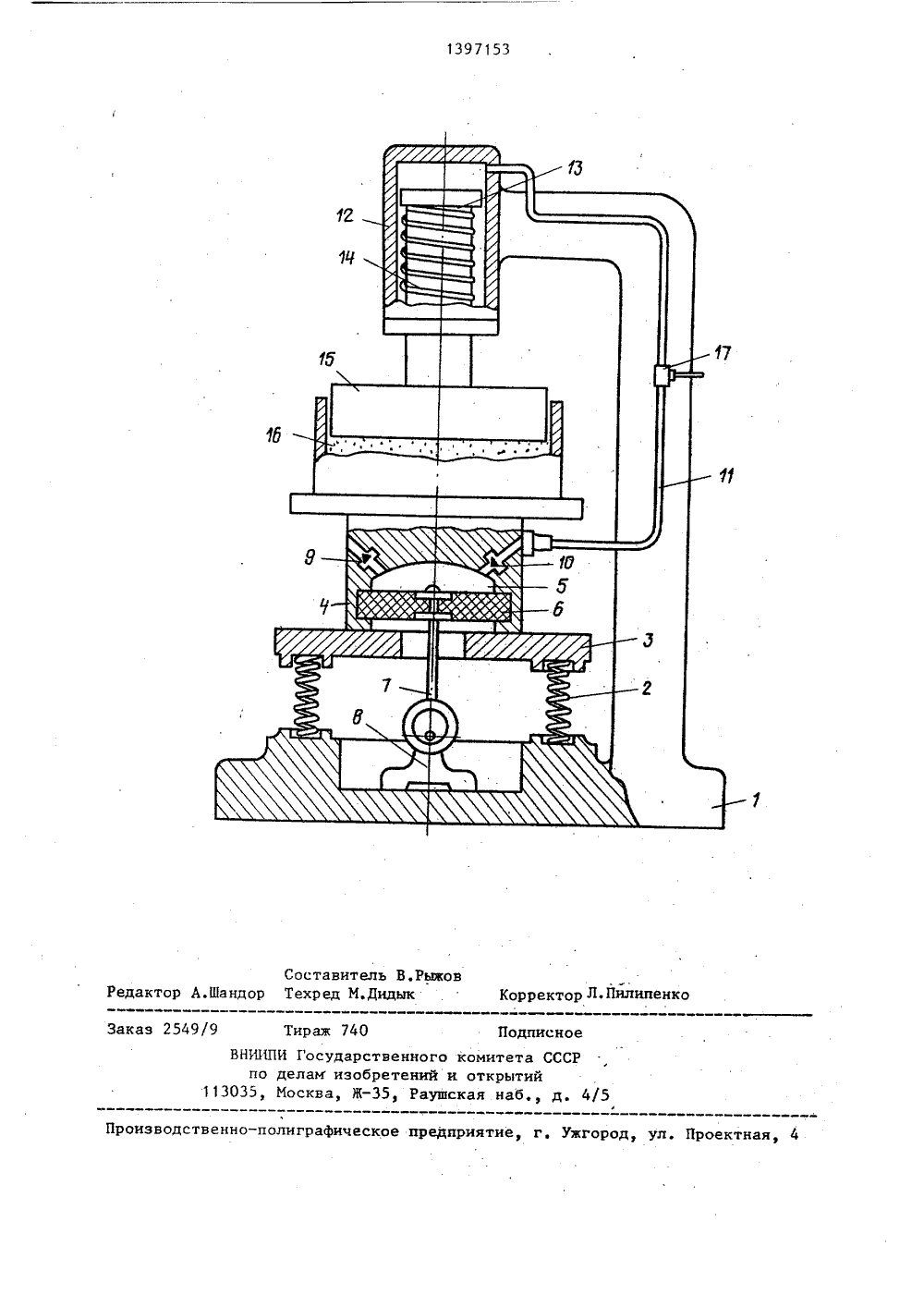

,397153 04 В 22 С 1 ИСАНИЕ ИЗОБРЕТЕНИ и тейно польксимальусилия1 ил,ного по подпрес мплитуде суммар ног вки резко возраста ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Московский вечерний металлургческий институт(56) Авторское свидетельство СССРУ .350573, кл . В 22 С 15/30, 1969.(54) УСТРОЙСТВО ДПЯ ВИБРОУПЛОТНЕНИЯЛИТЕЙНЫХ ФОРМ(57) Изобретение относится к лиму производству и может быть исзовано для изготовления литейных. форм методом виброуплотнения. Цельюизобретения является повьппение качества набивки. Это достигается тем,что устройство для виброуплотнениялитейной формы включает подпружиненный рабочий стол, в котором выполнена герметичная полость с мембраной.Мембрана соединена с вибровозбудителем вертикально направленного действия и обеспечивает подачу воздухаиз атмосферы через полость в пневмоцилиндр механизма прессования. В результате продолжительность маИзобретение относится к литейномупроизводству и может быть использовано для изготовления литейных формметодом виброуплотнення,Целью изобретения является повьппе 5ние качества набивки эа счет улучшения заполняемости литейной Формы.На чертеже показано предлагаемоеустройство, общий вид, 10Устройство для виброуплотнениялитейных форм состоит из станины 1,на которой с помощью упругих элементов 2 устанавливается подвижная платформа 3 с рабочим столом 4. Стол 4имеет внутреннюю полость 5, в которой смонтирована упругая мембрана б,к которой крепится шатун 7 эксцентрикового вибровозбудителя 8. Полость 5рабочего стола 4 имеет два клапана 9и,10. Впускной клапан 9 соединен сатмосферой, а выпускной клапан 10 -через нагнетательную магистраль 11с пневмоцилиндром 12 механизма прессования, состоящего из поршня 13, 25снабженного пружиной 14 возвратногодействия, и нажимной плиты 15, жестко закрепленной на поршне 13 и входящей в опоку 16 с Формовочной смесью.Магистраль 11 снабжена вентилем 17, 30при открытии которого она соединяетсяс атмосферой.На рабочий стол 4 ставится опока16 с литейной формой.Устройство работает следующим образом.При включении вибровозбудителя 8шатун 7, деформируя .упругую мембрану6, сообщает колебания подвижной платформе 3, установленной на упругих 0элементах 2, и рабочему столу 4При передаче усилий от шатуна 7 упругой мембране б возникают ее периодические деформации, Эти деформациисвязаны с тем, что шатун 7 и рабочий дстол 4 перемещаются со сдвигом по Фазе. При этом усилие, передаваемое рабочему столу 4, пропорционально жесткости мембраны 6 на изгиб и ее деформации. Изменяя толщину мембраны б,можно регулировать величину усилия,передаваемого шатуномрабочему столу 4, и амплитуду его колебаний. Когда мембрана 6 смещается вниз, обвемполости 5 заполняется атмосфернымвоздухом через впускной клапан 9,При последующей деформации мембраны6 вверх объем внутренней полости 5уменьшается и находящийся в ней воз-,дух выжимается через выпускной клапан 10 в нагнетательную магистраль 11и затем в пневмоцилиндр 12, В тоже время клапан 9 избыточным давлением воздуха в полости 5 закрывается,При последовательных деформацияхмембраны 6 в пневмоцилиндр 12 черезклапан 10 последовательно закачиваются новые порции воздуха. Давление напоршень 13 и усилие, действующее нанажимную плиту 15, возрастают. Увеличивается усилие подпрессовки формуемой смеси,Особенностью усилия подпрессовки является то, что оно пульсирующее,т.е, на постоянную составляющую давления накладываются периодические импульсы, имеющие частоту вращения вибровозбудителя 8, Эти импульсы создаются за счет того, что периодическидеформируемая мембрана б подает воздух в пневмоцилиндр 12 импульсами.Усилия, передаваемые шатуном 7 рабочему столу 4,являются асимметричнымипри деформации мембраны 6 вверх усилие больше, чем при деформации еевниз. Это происходит вследствие того,что при ходе мембраны 6 вверх жесткость ее как бы возрастает, так какв это время под ней в полости 5 налодится сжатый воздух. При ходе мембраны 6 вниз усилие уменьшается, таккак Давление в полости 5 падает.По завершении процесса прессованияоткрывается вентиль 17, воздух пневмоцилиндра 12 выходит в атмосферу, пружина 14 возвращает поршень 13 в исходное верхнее положение, Затем циклработы устройства повторяется,Формула изобретенияУстройство для виброуплотнения литейных форм, содержащее подпружиненный рабочий стол, вибровоэбудитель вертикально направленного действия и механизм прессования с пневмоцилиндром, о т л и ч а ю щ е е с я тем, что, с целью повьппения качества набивки за счет улучшения заполняемости литейной формы,.в теле рабочего стола выполнена герметичная полость, ограниченная снизу упругой мембраной, связанной с вибровозб удителем, при этом полость соединена через впускной клапан с атмосферой, а через выпускной клапан и нагнетательную магистраль - с пневмоцилиндром.оррек едак Подписное аказ 2549/9 аж Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Составитель В,Рыжо.Шандор Техред М.Дидык ВН 1 ЯПИ Государственног по делам изобретений 3035, Москва, Ж, Раушкомитета СССРоткрытийкая наб д. 4/5Ю
