Управляемый формирователь прямоугольных импульсов

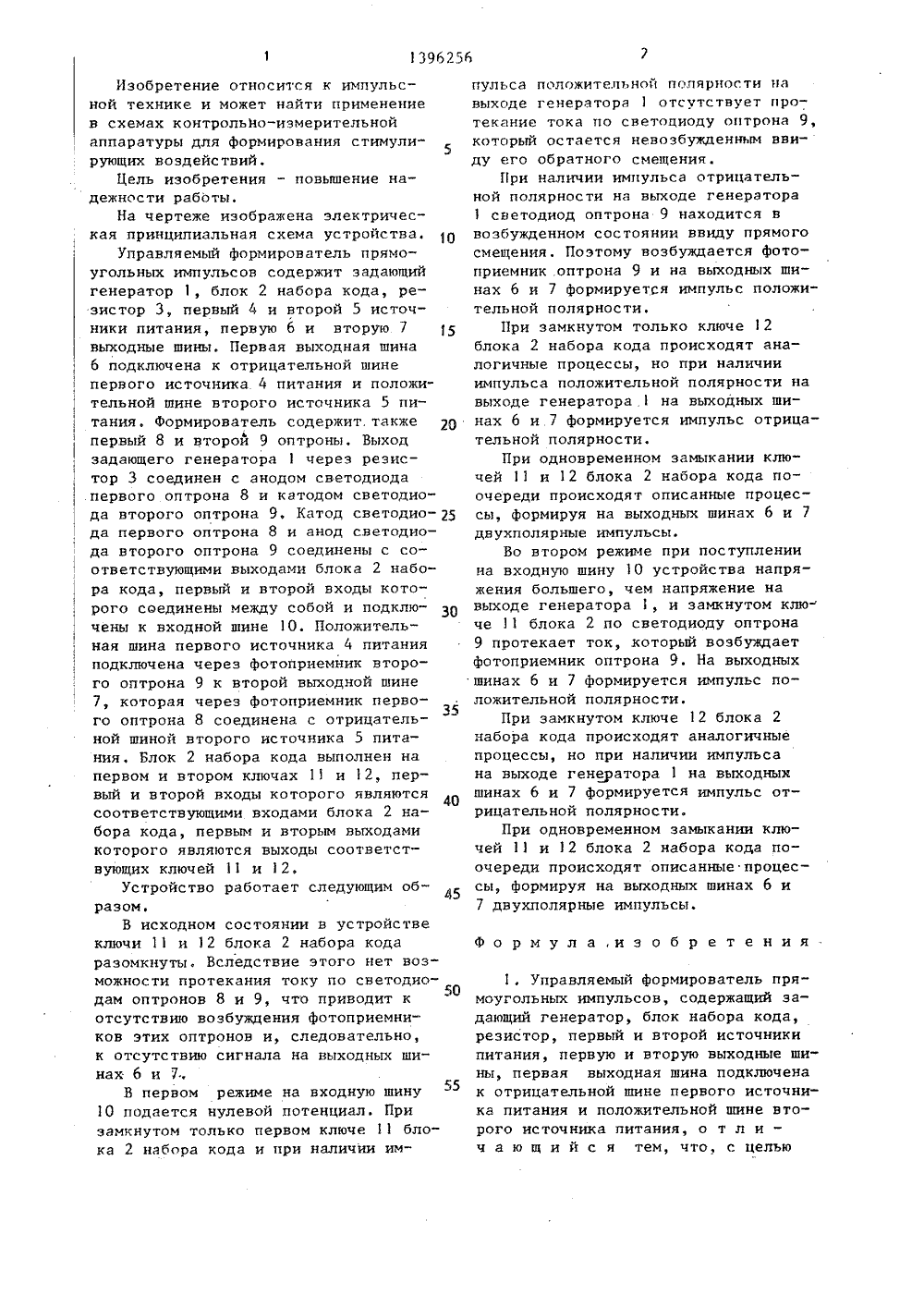

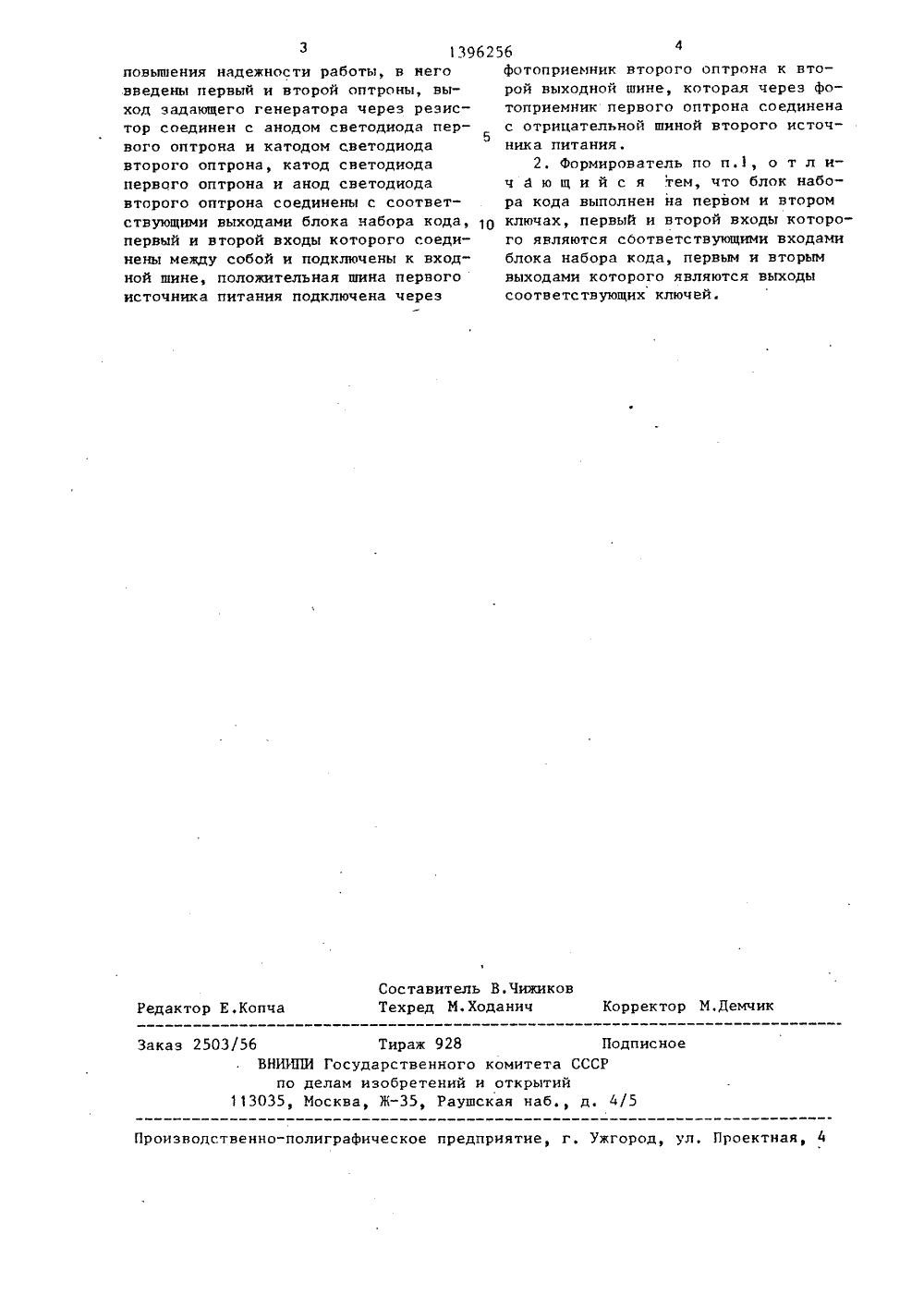

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИ РЕСПУБЛИК К 5 01(51) 4 САНИЕ ИЗОБРЕТЕНИЯ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ВТОРСНОМФ СВИДЕТЕПЬСТ.,56) Авторское свидетельство СССРУ 797058, кл. Н 03 К 5/01, 1979.Авторское свидетельство СССРУ 1162022, кл, Н 03 К 5/О 1, 1984.(54) УПРАВЛЯЕМЫЙ ФОРМИРОВАТЕЛЬ ПРЯМОУГОЛЬНЫХ ИМПУЛЬСОВ(57) Изобретение относится к импульсной технике и может быть использовано в схемах контрольно-измерительнойаппаратуры для формирования стимулирующих воздействий. Целью изооретения является повышение надежности работы управляемого формирователя прямоугольных импульсов. Для этого в формирователь дополнительно введены первый 8 и второй 9 оптроны. Кроме того, устройство содержит задающий генератор 1, блок 2 набора кода, резистор 3, источники 4 и 5 питания, выходные шины 6 и 7, входную шину 10. Блок 2 набора выполнен на ключах 11 и 12. При одновременном замыкании ключей 11 и 12 на выходных шинах 6 и 7 формируются двухполярные импульсы, В исходном состоянии устройства ключи 11 и 12 блока 2 набора кода разомкнуты. Это приводит к отсутствию возбуждения оптронов 8 и 9 и, сФ соответственно, к отсутствию сигнала на выходных шинах 6 н 7. 1 а.п. Ф-лы, (/ 1 ил.СИзобретение относится к импульсной технике и может найти применение в схемах контрольно-измерительной аппаратуры для формирования стимулиРующих воздействий,Цель изобретения - повышение надежности работы.На чертеже изображена электрическая принципиальная схема устройства.Управляемый формирователь прямоугольных импульсов содержит задающий генератор 1, блок 2 набора кода, резистор 3, первый 4 и второй 5 источники питания, первую 6 и вторую 7 выходные шины. Первая выходная шина 6 подключена к отрицательной шинепервого источника 4 питания и положительной шине второго источника 5 питания. Формирователь содержит. также 20первый 8 и второй 9 оптроны. Выходзадающего генератора 1 через реэистор 3 соединен с анодом светодиода.первого оптрона 8 и катодом светодиода второго оптрона 9, Катод светодиода первого оптрона 8 и анод светодиода второго оптрона 9 соединены с соответствующими выходами блока 2 набора кода, первый и второй входы которого соединены между собой и подключены к входной шине 10. Положительная шина первого источника 4 питанияподключена через фотоприемник второго оптрона 9 к второй выходной шине7, которая через фотоприемник перво 35го оптрона 8 соединена с отрицательной шиной второго источника 5 питания, Блок 2 набора кода выполнен напервом и втором ключах 11 и 12, первый и второй входы которого являютсясоответствующими входами блока 2 набора кода, первым и вторым выходамикоторого являются выходы соответствующих ключей 11 и 1 2.Устройство работает следующим образом,В исходном состоянии в устройствеключи 11 и 12 блока 2 набора кодаразомкнуты, Вследствие этого нет возможности протекания току по светодиодам оптронов 8 и 9, что приводит к50отсутствию возбуждения фотоприемников этих оптронов и, следовательно,к отсутствию сигнала на выходных шинах 6 и 7,В первом режиме на входную шину10 подается нулевой потенциал. Призамкнутом только первом ключе 11 блока 2 набора кода и при наличии импульса положительной полярности на выходе генератора 1 отсутствует протекание тока по светодиоду оптрона 9, который остается невозбужденньм ввиду его обратного смещения.При наличии импульса отрицательной полярности на выходе генератора 1 светодиод оптрона 9 находится в возбужденном состоянии ввиду прямого смещения. Поэтому возбуждается фото- приемник .оптрона 9 и на выходных шинах 6 и 7 формируется импульс положительной полярности.При замкнутом только ключе 12 блока 2 набора кода происходят аналогичные процессы, но при наличии импульса положительной полярности на выходе генератора 1 на выходных шинах 6 и 7 формируется импульс отрицательной полярности.При одновременном замыкании ключей 11 и 12 блока 2 набора кода по- очереди происходят описанные процессы, формируя на выходных шинах 6 и 7 двухполярные импульсы.Во втором режиме при поступлении на входную шину 10 устройства напряжения большего, чем напряжение на выходе генератора 1, и замкнутом ключе 11 блока 2 по светодиоду оптрона 9 протекает ток, который возбуждает фотоприемник оптрона 9. На выходных шинах 6 и 7 формируется импульс положительной полярности.При замкнутом ключе 12 блока 2 набора кода происходят аналогичные процессы, но при наличии импульса на выходе генератора 1 на выходных шинах 6 и 7 формируется импульс отрицательной полярности.При одновременном замыкании ключей 11 и 12 блока 2 набора кода по- очереди происходят описанные процессы, формируя на выходных шинах 6 и 7 двухполярные импульсы.Формула,изобретения1. Управляемый формирователь прямоугольных импульсов, содержащий задающий генератор, блок набора кода, резистор, первый и второй источники питания, первую и вторую выходные шины, первая выходная шина подключена к отрицательной шине первого источника питания и положительной шине второго источника питания, о т л и -ч а ю щ и й с я тем, что, с цельюСоставитель В.ЧижиковТехред М.Ходанич Корректор М.Демчик Редактор Е.Копча Заказ 2503/56 Тираж 928 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 3 13962 повышения надежности работы, в него введены первый и второй оптроны, выход задающего генератора через резистор соединен с анодом светодиода пер 5 ного оптрона и катодом светодиода второго оптрона, катод светодиода первого оптрона и анод светодиода второго оптрона соединены с соответствующими выходами блока набора кода, первый и второй входы которого соединены между собой и подключены к входной шине, положительная шина первого источника питания подключена через 564фотоприемник второго оптрона к второй выходной шине, которая через фотоприемник первого оптрона соединена с отрицательной шиной второго источника питания.2, Формирователь по п.1, о т л ич а ю щ и й с я тем, что блок набора кода выполнен на первом и втором ключах, первый и второй входы которого являются соответствующими входами блока набора кода, первым и вторым выходами которого являются выходы соответствующих ключей.
