Система управления периодическим процессом клеровки сахара

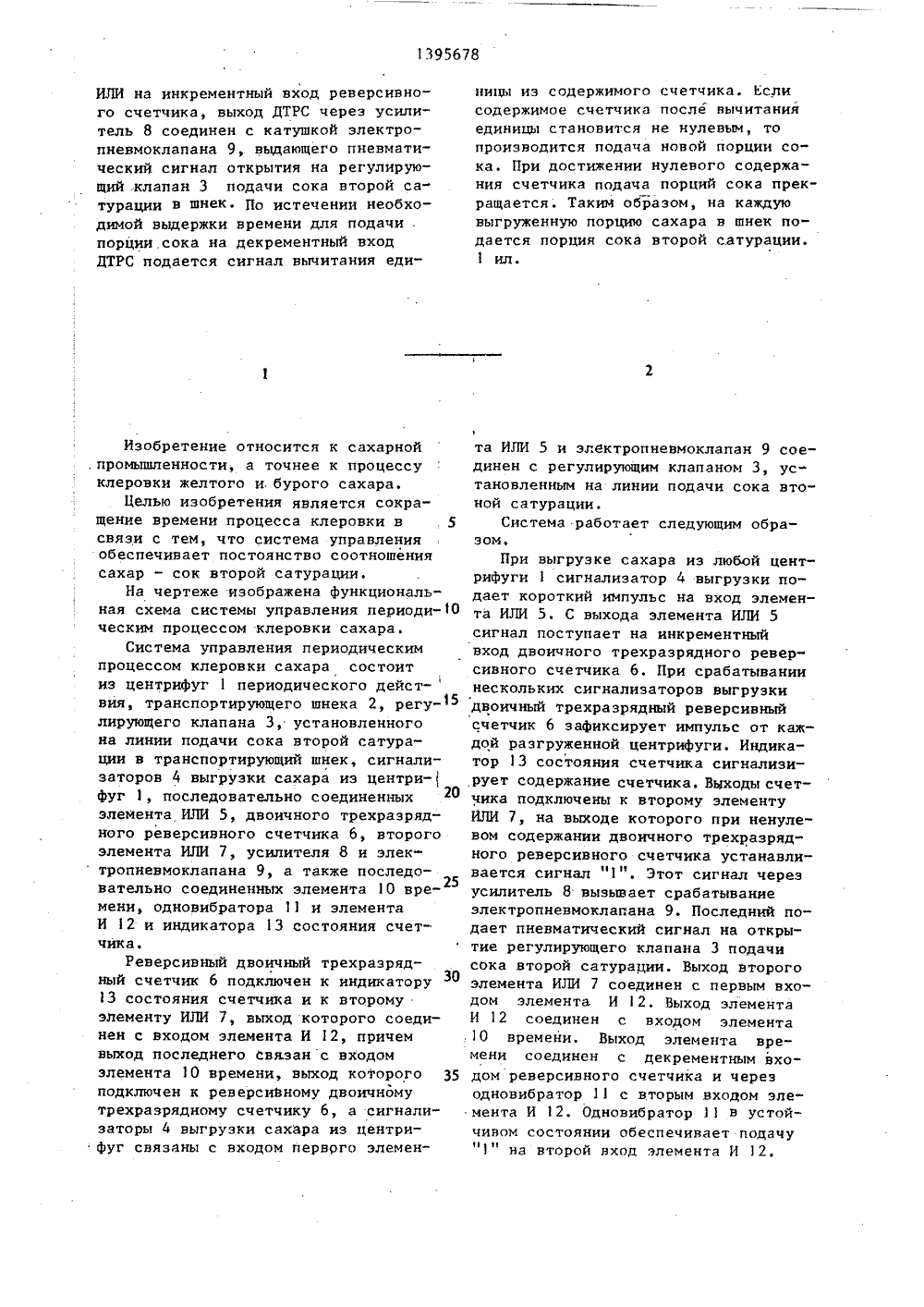

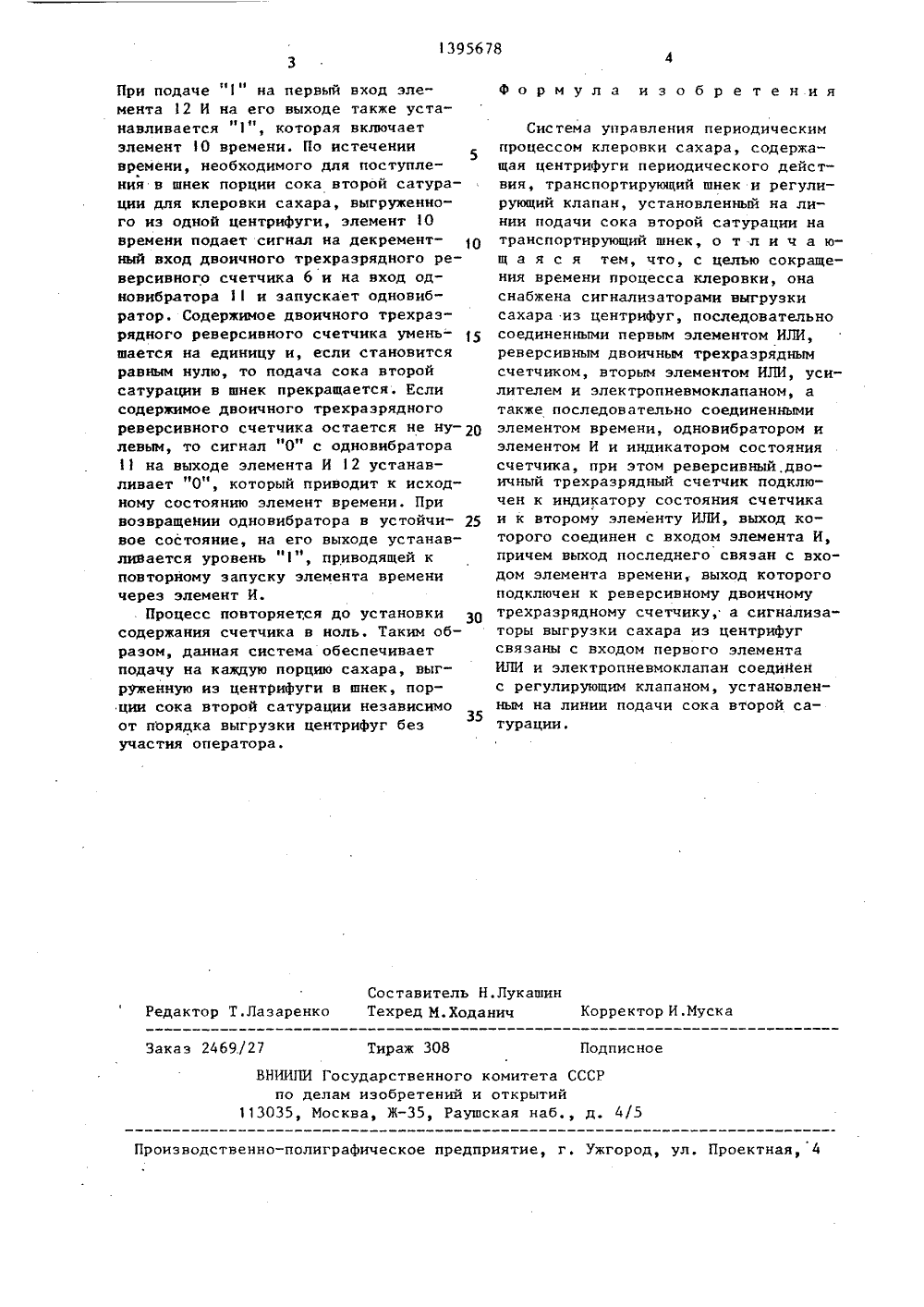

СОЮЗ СОЕЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 91 111 1/06 с . ЫЙ НОМИТЕТ РЕТЕНИЙ И ОТ ОСУДАРСТВЕ О ДЕЛАМ ИЗ ЫТ ПИСАНИЕ ИЗОБРЕТЕНИЯ М.Я.Каневский,иронец И АВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Украинское производственноеобъединение по изготовлению, ремонтуи наладке оборудования сахарных заводов "Укрсахреммаш"(54) СИСТЕМА УПРАВЛЕНИЯ ПЕРИОДИЧЕСКИМ ПРОЦЕССОМ КЛЕРОВКИ САХАРА(57) Изобретение относится к сахарной промышленности, а точнее к процессу клеровки желтого и бурого саха- а. Целью изобретения является сокращение времени процесса клеровки. Сис- . тема содержит сигнализаторы 4 выгрузки сахара из центрифугв шнек 2, которые через элемент ИЛИ 5 включены на инкрементный вход двоичного трех- разрядного реверсивного счетчика 6 (ДТРС). Выход последнего через усилитель подключен к электропневмоклапану 9, установленному на линии подачи сока вторичной сатурации в шнек. Выход ДТРС подключен также к цепи, состоящей из элемента 10 времени и одновибратора 11. Элемент 10 времени включен на декрементный вход ДТРС Сигналы выгрузки сахара от каждой из центрифуг подключены через элемент1395678 ИЛИ на инкрементный вход реверсивного счетчика, выход ДТРС через усилитель 8 соединен с катушкой электропневмоклапана 9, выдающего пневматический сигнал открытия на регулирующий .клапан 3 подачи сока второй сатурации в шнек По истечении необходимой выдержки времени для подачи . порции. сока на декрементный вход ДТРС подается сигнал вычитания едиИзобретение относится к сахарной .промышленности, а точнее к процессу клеровки желтого и. бурого сахара.Целью изобретения является сокращение времени процесса клеровки в 5 связи с тем, что система управления обеспечивает постоянство соотношения сахар - сок второй сатурации,На чертеже изображена функциональная схема системы управления периоди ческим процессом клеровки сахара.Система управления периодическим процессом клеровки сахара состоит из центрифуг 1 периодического дейст-вия, транспортирующего шнека 2, регулирующего клапана 3, установленного на линии подачи сока второй сатурации в транспортирующий шнек, сигнализаторов 4 выгрузки сахара из центри- фуг 1, последовательно соединенных элемента ИЛИ 5, двоичного трехразрядного реверсивного счетчика 6, второго элемента ИЛИ 7, усилителя 8 и элек тропневмоклапана 9, а также последовательно соединенных элемента 1 О времени, одновибратора 11 и элемента И 12 и индикатора 13 состояния счетчика.Реверсивный двоичный трехразрядный счетчик 6 подключен к индикатору13 состояния счетчика и к второму элементу ИЛИ 7, выход которого соединен с входом элемента И 12, причем выход последнего связан с входом элемента 10 времени, выход которого 35 подключен к реверсивному двоичному трехразрядному счетчику 6, а сигнализаторы 4 выгрузки сахара из центрифуг связаны с входом перврго элеменницы из содержимого счетчика. Еслисодержимое счетчика после вычитанияединицы становится не нулевым, топроизводится подача новой порции сока. При достижении нулевого содержания счетчика подача порций сока прекращается. Таким образом, на каждуювыгруженную порцию сахара в шнек подается порция сока второй сатурации.1 ил. та ИЛИ 5 и элактропневмоклапан 9 соединен с регулирующим клапаном 3, установленным на линии подачи сока втоной сатурации.Система работает следующим образом.При выгрузке сахара из любой центрифуги 1 сигнализатор 4 выгрузки подает короткий импульс на вход элемента ИЛИ 5. С выхода элемента ИЛИ 5 сигнал поступает на инкрементный вход двоичного трехразрядного реверсивного счетчика 6. При срабатывании нескольких сигнализаторов выгрузки двоичный трехразрядный реверсивный счетчик 6 зафиксирует импульс от каждой разгруженной центрифуги, Индикатор 13 состояния счетчика сигнализирует содержание счетчика. Выходы счетчика подключены к второму элементу ИЛИ 7, на выходе которого при ненулевом содержании двоичного трехразрядного реверсивного счетчика устанавливается сигнал "1". Этот сигнал через усилитель 8 вызывает срабатывание электропневмоклапана 9. Последний подает пневматический сигнал на открытие регулирующего клапана 3 подачи сока второй сатурации. Выход второго элемента ИЛИ 7 соединен с первым входом элемента И 2, Выход элемента И 12 соединен с входом элемента 10 времени, Выход элемента времени соединен с декрементным входом реверсивного счетчика и через одновибратор 11 с вторым входом элемента И 12, Одновибратор 11 в устойчивом состоянии обеспечивает подачуна второй вход элемента И 12.1395 б 78 Формула изобретения Составитель Н.ЛукашинТехред М.Ходанич Корректор И.Муска Редактор Т.Лазаренко Заказ 2469./27 Тираж 308 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 При подаче на первый вход элемента 12 И на его выходе также устанавливается "1", которая включает элемент 10 времени. По истечении времени, необходимого для поступления в шнек порции сока второй сатурации для клеровки сахара, выгруженного из одной центрифуги, элемент 10 времени подает сигнал на декрементный вход двоичного трехразрядного реверсивного счетчика 6 и на вход одновибратора 11 и запускает одновибратор, Содержимое двоичного трехразрядного реверсивного счетчика уменьшается на единицу и, если становится равным нулю, то подача сока второй сатурации в шнек прекращается, Если содержимое двоичного трехразрядного реверсивного счетчика остается не ну левым, то сигнал "0" с одновибратора 11 на выходе элемента И 12 устанавливает "0", который приводит к исходному состоянию элемент времени. При возвращении одновибратора в устойчи вое состояние, на его выходе устанавливается уровень "1", приводящей к повторному запуску элемента времени через элемент И.Процесс повторяется до установки содержания счетчика в ноль. Таким образом, данная система обеспечивает подачу на каждую порцию сахара, выгруженную из центрифуги в шнек, порции сока второй сатурации независимо от пЬрядка выгрузки центрифуг без участия оператора. Система управления периодическимпроцессом клеровки сахара, содержащая центрифуги периодического действия, транспортирующий шнек и регулирующий клапан, установленный на линии подачи сока второй сатурации натранспортирующий шнек, о т .л и ч а ющ а я с я тем, что, с целью сокращения времени процесса клеровки, онаснабжена сигнализаторами выгрузкисахара из центрифуг, последовательносоединенными первым элементом ИЛИ,реверсивным двоичным трехразряднымсчетчиком, вторым элементом ИЛИ, усилителем и электропневмоклапаном, атакже последовательно соединеннымиэлементом времени, одновибратором иэлементом И и индикатором состояниясчетчика, при этом реверсивный,двоичный трехразрядный счетчик подключен к индикатору состояния счетчикаи к второму элементу ИЛИ, выход которого соединен с входом элемента И,причем выход последнего связан с входом элемента времени, выход которогоподключен к реверсивному двоичномутрехразрядному счетчику, а сигнализаторы выгрузки сахара из центрифугсвязаны с входом первого элементаИЛИ и электропневмоклапан соедийенс регулирующим клапаном, установленным на линии подачи сока второй сатурации,
