Способ бессальникового уплотнения

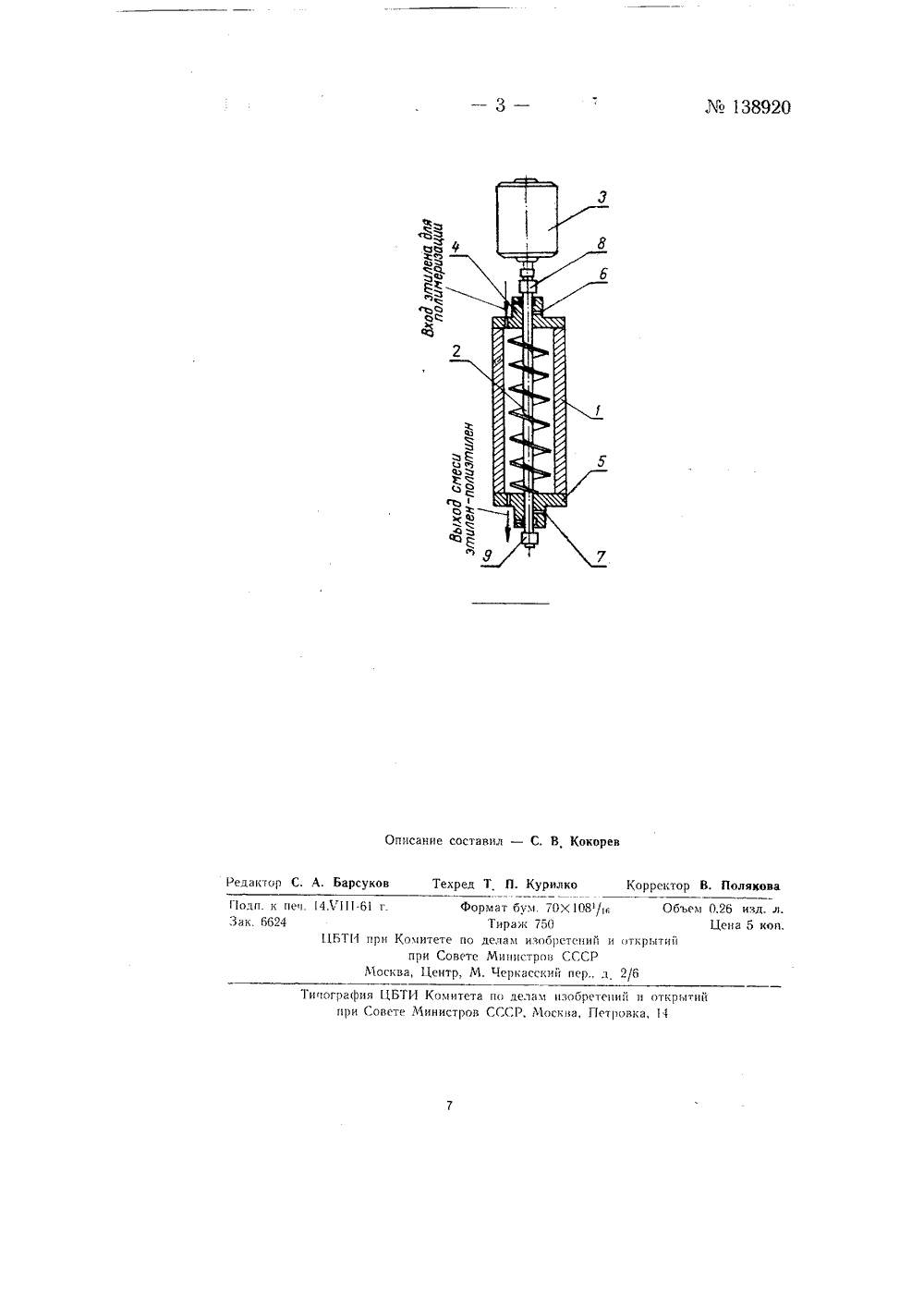

, й ББ ПОТд ОПИСАНИЕ ИЗОБРЕТКНИя К АВТОРСКОМУ СВИДЕТЕЛЬСТВУПодписная группа Ло 44 А. Л. Сокольский СПОСОБ БЕССАЛЪНИКОВОГО УПЛОТНЕНИЯЗаявлено 3 октября 960 г. за М 680950/23 в Комитет по делам изобретений и открытий при Совете Министров СССРОпубликовано в Бюллетене изобретений М 12 за 196 г Известно, что полимеризация этилена методом высокого давленич осуществляется в реакторах с перемешивающим устройством. В действующих реакторах такого типа электродвигатель и подшипники перемешивающего устройства находятся в реакционном объеме, имеющем температуру 250.Кроме того, подшипники и электродвигатели перемешивающего устройства работают без смазки, что приводит к быстрому износу подшипников и частой замене их, связанной со сборкой и разборкой реактора,Предлагается способ бессальникового уплотнения гидравлической жидкостью вала перемешивающего устройства аппаратов для получения полиэтилена высокого давления, для чего вал мешалки реактора выведен через крышку и днище наружу, с целью создания приемлемых условий для работы подшипников электродвигателя и мешалки.В качестве гидравлической жидкости предлагается применить расплавленный полиэтилен.Уплотнение концов мешалки достигается применением известных конструкций бессальниковых уплотнительных устройств.Гидравлическое уплотнение при высоких давлениях известно, однако применение его для уплотнения жидкого полиэтилена не известно.Расположение электромотора и подшипников перемешивающего устройства вне корпуса реактора и применение гидравлического затвора из полиэтилена устраняют перечисленные недостатки существующих реакторов для полимеризации полиэтилена методом высокого давления.На чертеже представлена схема видоизмененного реактора. В корпус реактора 1 помещена мешалка 2, вращающаяся от электродвигателя 3. расположенного вне реактора. В верхний 4 и нижний 5 корпуса уплотнения в зазоры б и 7, расположенные между валом мешалки и уплотнительной втулкой, выдавливается полиэтилен при температуре, обеспечивающей достаточную вязкость и транспортабельность. В результате создается гидравлический затвор, предотвращающий прорыв газа или жидкости наружу.138920Г 1 одшипники мешалки 8 и 9 вынесены вне реактора.Расчет проточек полиэтилена с вязкостью при 170 40000 пуаз иликг сек407 через зазор для реактора емкостью Г=-250 л, давлением Р.= - 1500 ага с валом перемешивающего устройства с/=-.100 мм и длиной У. =4000 мм.Расчет произведен по формуле, приведенной в книге Б. Л. Корндорфа Техника высоких давлений в химии, Госхимиздат, 1952:Ь .,/ .Дсд = 2617ц./где црасход через уплотнение в см/сек;Ь - величина зазора в см;сУ - средний диаметр уплотнения в сл;ЛР - перепад давления в кг/слР;о. - динамическая вязкость кг сек/м,/ - длина уплотнения в см.Принимая зазор уплотнения, обеспечивающий безопасную работуперемешивающего устройства, Ь = 0,2 мм и длину уплотнения= 100 мм, получают:д ==: 2617- 0,0775 см/сек.0,02" 10 1500Расход полиэтилена в час через одно уплотнение: 6 = о3600, где ", = 0,92 е/см - удельный вес полиэтилена.6==0.0775 0,92 3600 =- 225 г,час.Расход составляет незначительный процент от производительности реактора.Предмет изобретенияСпособ бессальникового уплотнения гидравлической жидкостью вала перемешивающего устройства аппаратов для получения полиэтилена высокого давления, о т л и ч а ю щ и й с я тем, что, с целью улуч. щения качества и упрощения уплотнения, в качестве гидравлической жидкости применяют жидкий полиэтилен.138920 Описание составил - С. В Кокоре Барсуко едактор С. 0,26 изд. л. Цена 5 коп. Москв Типография БТИ Комитета по делам изобретений и открькгий нри Совете Министров СГГР, Москва, Петровка, 14Г 1 одп. к пел. 14 У 1.61 г.Зак. 6624ЦБТИ при ехред Т П, Курилко Корректор В. Поля Формат бум. ТОХ 108/ы ОбъеТирак 750омитете по делам изооретений н открытийпри Совете Министров СССР
