Способ изготовления диффузного отражателя

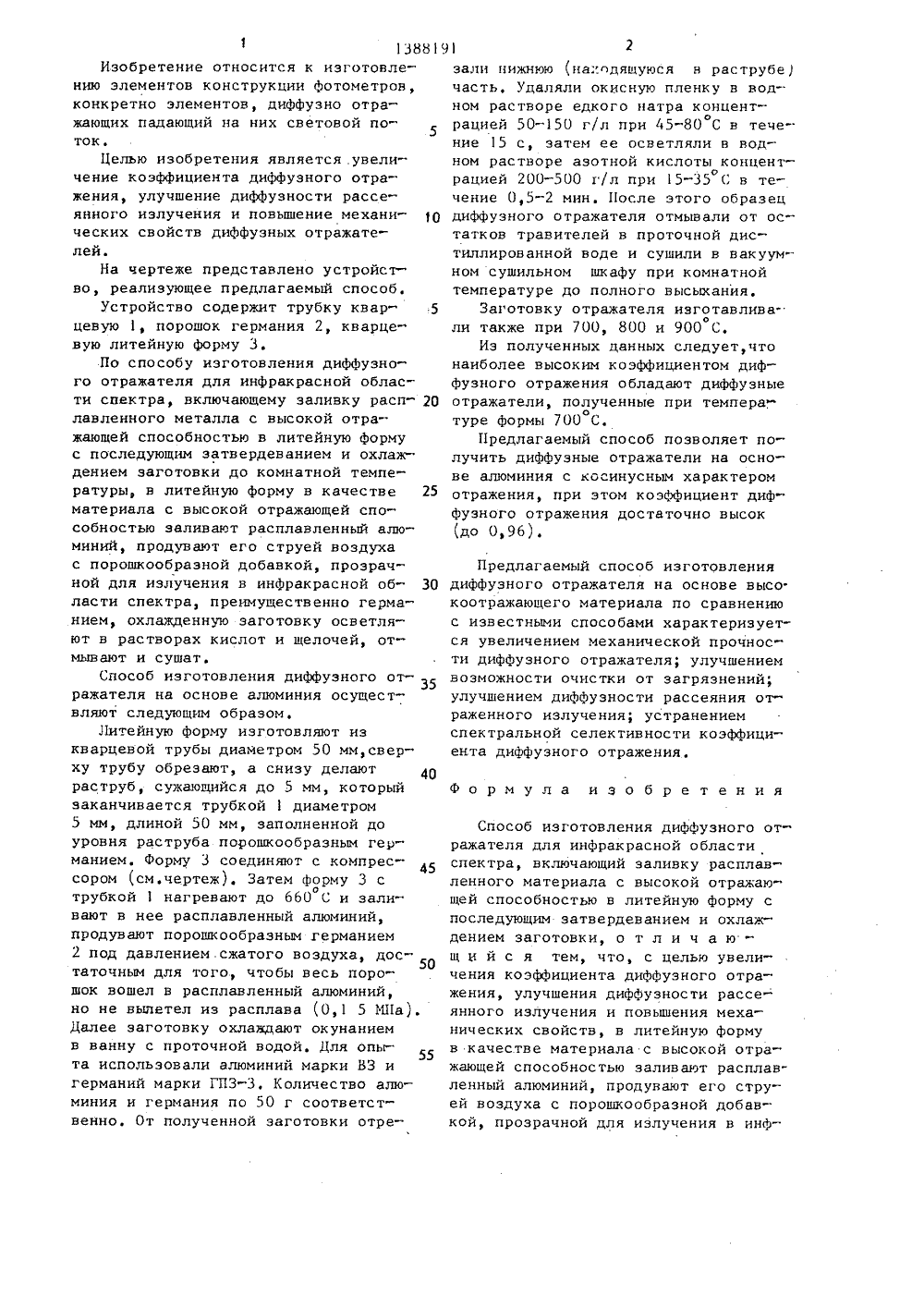

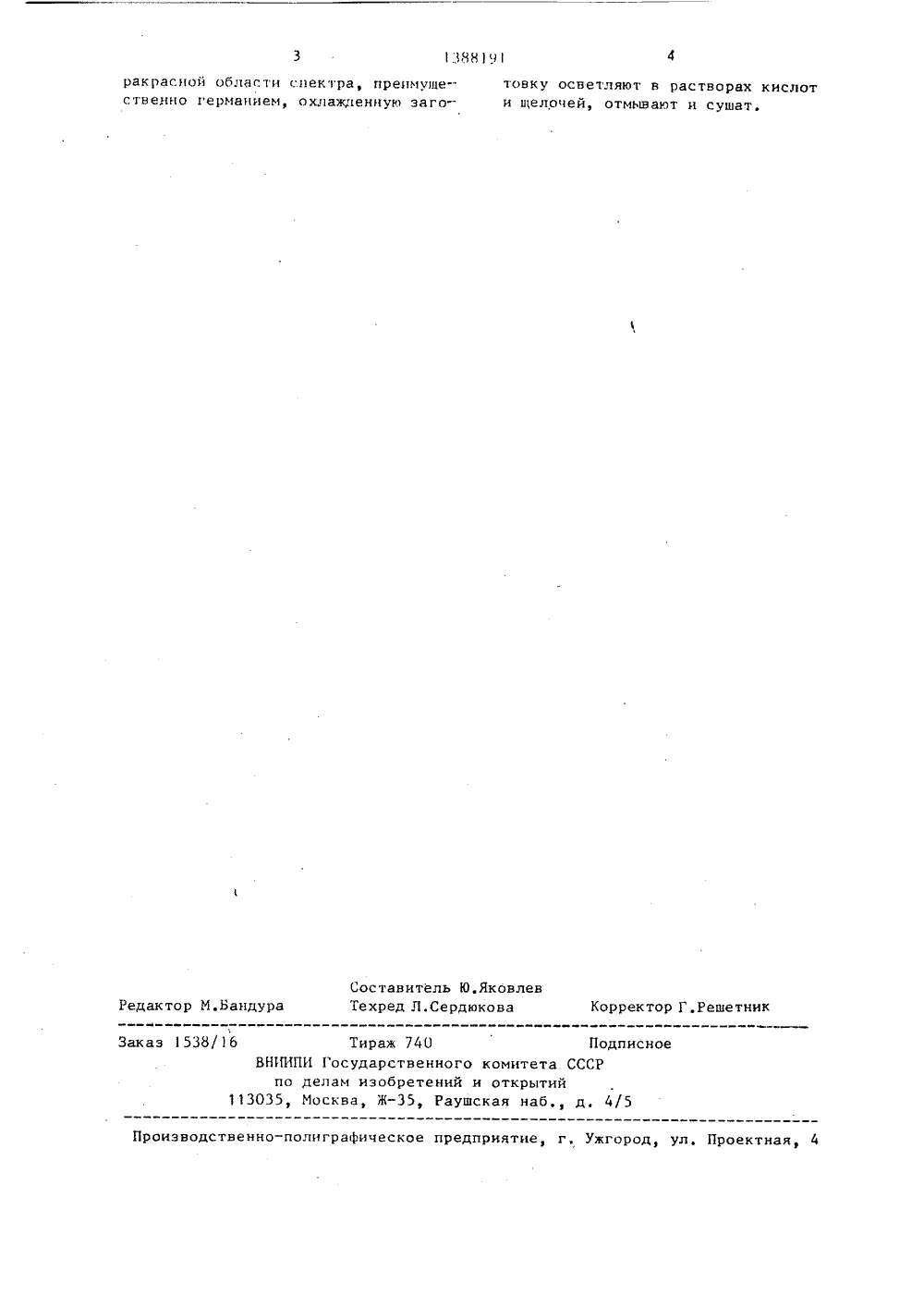

, 138819 1511 4 В 22 Б 27/2 НИЕ ИЗОБРЕТЕН ОПИС К АВТОР У СВИДЕТЕЛ ские 978,Р81,ЗНОГО готов ометГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ(71) Черновицкий государственный уверситет(57) Изобретение относится к излению элементов конструкции фотров, конкретно элементов, диффузноотражающих падающий на них световапоток. Целью изобретения является увеличение коэффициента диффузногоотражения, улучшение диффузности рассеянного отраженного излучения и повышение механических свойств диффузных отражателей. По описываемому способу литейную форму 3 из кварца изготавливают с раструбом, переходящимв трубку 1, трубку заполняют порошком2 германия до уровня раструба. Сущность изобретения заключается в том,что в нижней части формы 3 делаютотверстие,через которое расплав алюминия продувают струей порошка 2преимущественно германия, прозрачного для излучения в инфракрасной области спектра, с частицами размером30-300 мкм, после чего заготовку охлаждают окунанием в ванну с проточной водой, осветляют в растворах кислот и щелочей и подвергают сушке.1 ил,13889Изобретение относится к изготовлению элементов конструкции фотометров, конкретно элементов, диффузно отражающих падающий на них световой по 5ток.Целью изобретения является увеличение коэффициента диффузного отражения, улучшение диффузности рассеянного излучения и повышение механических свойств диффузных отражателей.На чертеже представлено устройство, реализующее предлагаемый способ,Устройство содержит трубку кварцевую 1, порошок германия 2, кварцевую литейную форму 3.По способу изготовления диффузного отражателя для инфракрасной области спектра, включающему заливку расплавленного металла с высокой отражающей способностью в литейную формус последующим затвердеванием и охлаждением заготовки до комнатной температуры, в литейную форму в качестве 25материала с высокой отражающей способностью заливают расплавленный алюминий, продувают его струей воздухас порошкообразной добавкой, прозрачной для излучения в инфракрасной области спектра, преимущественно германием, охлажденную заготовку осветляют в растворах кислот и щелочей, отмывают и сушат,Способ изготовления диффузного отражателя на основе алюминия осуществляют следующим образом.,11 итейную форму изготовляют изкварцевой трубы диаметром 50 мм,сверху трубу обрезают, а снизу делают 40раструб, сужающийся до 5 мм, которыйзаканчивается трубкой 1 диаметром5 мм, длиной 50 мм, заполненной доуровня раструба порошкообраэным германием. Форму 3 соединяют с компрессором (см.чертеж), Затем форму 3 сОтрубкой 1 нагревают до б 60 С и заливают в нее расплавленный алюминий,продувают порошкообраэным германием2 под давлением сжатого воздуха, достаточным для того, чтобы весь порошок вошел в расплавленный алюминий,но не вылетел из расплава (0,1 5 МПа).Далее заготовку охлаждают окунаниемв ванну с проточной водой, Для опыта испольэовали алюминий марки ВЗ игерманий марки ГПЗ-З, Количество алюминия и германия по 50 г соответственно. От полученной заготовки отре 2зали нижнвв (на:.одящувся в раструбе)часть. Удаляли окиснув пленку в вод-.ном растворе едкого натра конценторацией 50-50 г/л при 45-80 С в тече-.ние 15 с, затем ее осветляли в водном растворе азотной кислоты конценторацией 200-500 г/л при 15-35 С в течение 0,5-2 мин, После этого образецдиффузного отражателя отмывали от остатков травителей в проточной дистиллированной воде и сушили в вакуумном сушильном шкафу при комнатнойтемпературе до полного высыхания,Заготовку отражателя изготавлива"о,ли также при 700, 800 и 900 С,Из полученных данных следует,чтонаиболее высоким коэффициентом диффузного отражения обладают диффузныеотражатели, полученные при темпера,отуре формы 700 С.Предлагаемый способ позволяет получить диффузные отражатели на основе алюминия с косинусным характеромотражения, при этом коэффициент диффузного отражения достаточно высок(до 0,9 б),Предлагаемый способ изготовления диффузного отражателя на основе высо. коотражающего материала по сравнению с известными способами характеризуется увеличением механической прочности диффузного отражателя; улучшением возможности очистки от загрязнений; улучшением диффузности рассеяния отраженного излучения; устранением спектральной селективности коэффициента диффузного отражения,Формула изобретенияСпособ изготовления диффузного отражателя для инфракрасной области спектра, включающий заливку расплавленного материала с высокой отражающей способностью в литейную форму с последующим затвердеванием и охлаждением заготовки, о т л и ч а в - щ и й с я тем, что, с целью увеличения коэффициента диффузного отражения, улучшения диффузности рассеянного излучения и повышения механических свойств, в литейную форму в качестве материала с высокой отражающей способностью заливают расплавленный алюминий, продувают его струей воздуха с порошкообразной добавкой, прозрачной для излучения в инф1 1881 Ч ракрасцой области спектра, преимуше" ственцо гермацием, охлажденную заго товку осветляют в растворах кислоти щелочей, отмывают и сушат. Составитель Ю,ЯковлевТехред Л.Сердюкова Редактор М.Бандура Корректор Г.Решетник Тираж 740 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д. 4/5 Заказ 1538/16 Производственно-полиграФическое предприятие, г, Ужгород, ул, Проектная, 4
