Устройство для испытания торцовых уплотнений в абразивной среде

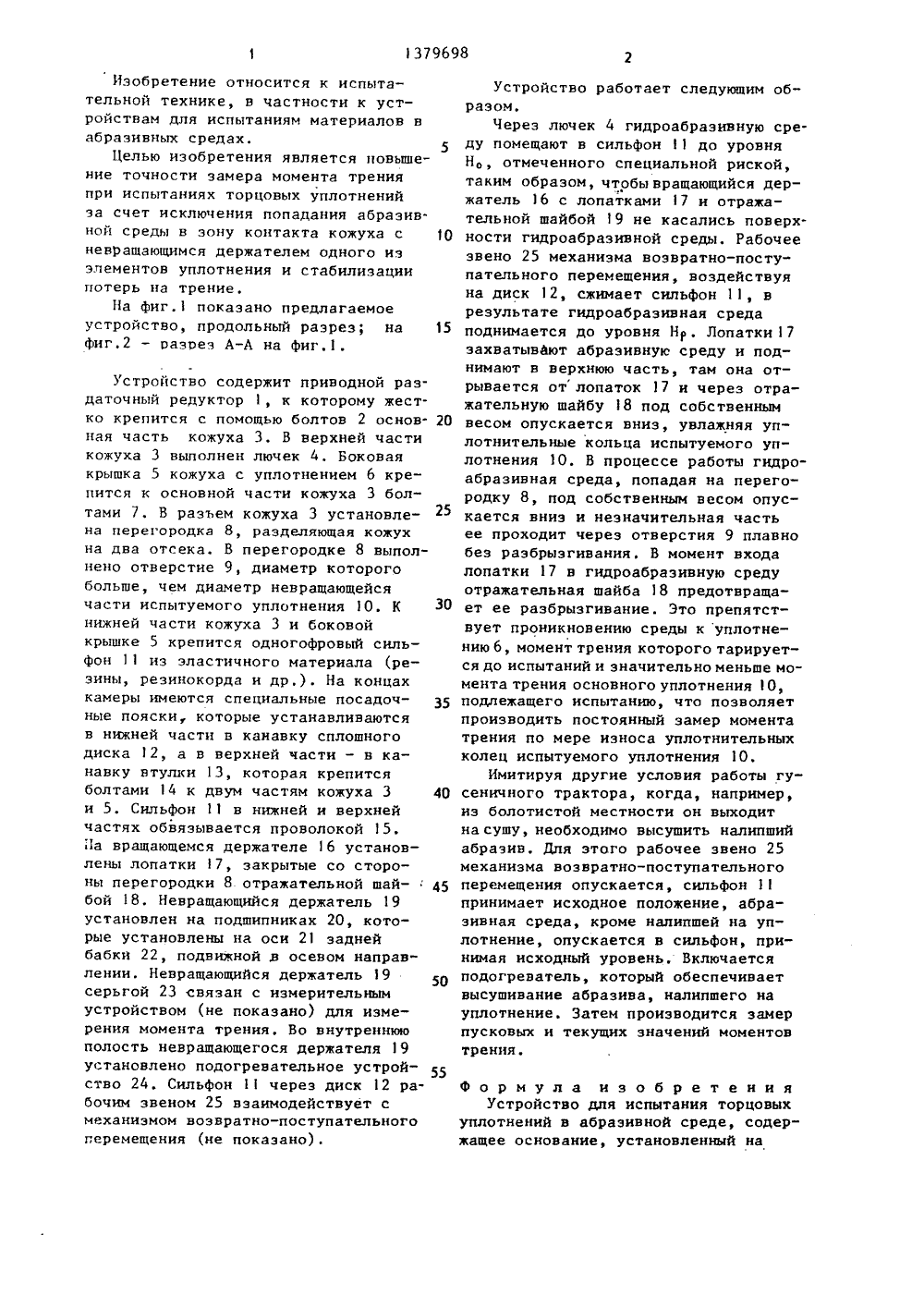

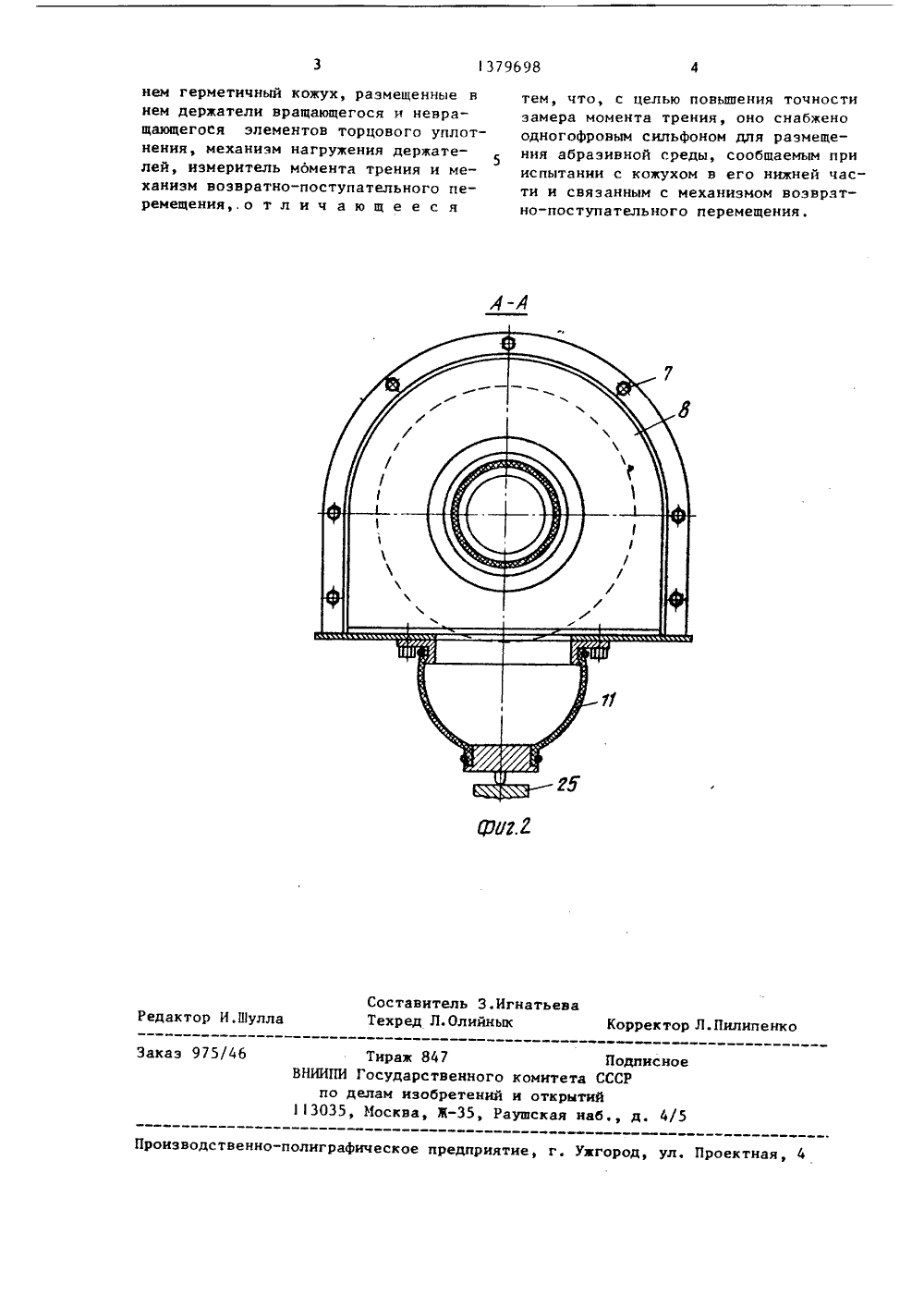

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ЯО 1379698 А 1(н 1 С 01 ИЗ ПИСАНИЕ ИЗОБРЕТЕН А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ такта кожуха с невращающимся держателем и стабилизации потерь на трение.На основании установлен эластичныйкожух 3, в отором размещены держатели вращающегося 16 и неподвижного 19элементов уплотнения. Устройство также содержит механизм нагружения, из. еритель момента трения, одногофровый сильфон 11 для абразивной средыи механизм возвратно-поступательногодвижения, связанный с сильфоном 11через рабочее звено 25. Подача гидроабразивной среды в зону трения испытуемого уплотнения осуществляетсяпри периодическом сжатии сильфона 1 арстова -СС 8. спыта тмеханиз етени еремещ реды э акт ме ераорцоия по атею он ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ(71) Челябинский филиал Госудвенного союзного научно-исследтельского тракторного институт(56) Авторское свидетельство СФ 785683, кл. С 01 И 3/56, 197(54) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯВЬИ УПЛОТНЕНИЙ В АБРАЗИВНОЙ СР(57) Изобретение относится к ительной технике, в частности кройствам для испытания материаабразивных средах. Целью изобрявляется повьппение точности эамомента трения при испытанияхвых уплотнений эа счет исключепадания абразивной среды в эон ом возвратно-поступательно ния. Такая система подачи трудняет попадание ее в кожду невращающимся обраэцеде и кожухом. 2 ил,Изобретение относится к испытательной технике, в частности к устройствам для испытаниям материалов в абразивных средах,Целью изобретения является повышение точности замера момента трения при испытаниях торцовых уплотнений за счет исключения попадания абразивной среды в зону контакта кожуха с 10 невращающимся держателем одного из элементов уплотнения и стабилизации потерь на трение.На фиг.1 показано предлагаемое устройство, продольный разрез; на 15 фиг.2 - разрез А-А на фиг.1. Устройство содержит приводной раздаточный редуктор 1, к которому жестко крепится с помощью болтов 2 основ ная часть кожуха 3. В верхней части кожуха 3 выполнен лючек 4, Боковая крышка 5 кожуха с уплотнением 6 крепится к основной части кожуха 3 болтами 7. В разъем кожуха 3 установлена перегородка 8, разделяющая кожух на два отсека. В перегородке 8 выполнено отверстие 9, диаметр которого больше, чем диаметр невращающейся части испытуемого уплотнения 10. К 30 нижней части кожуха 3 и боковойкрышке 5 крепится одногофровый сильфон 11 из эластичного материала (резины, реэинокорда и др.). На концах камеры имеются специальные посадоч ные пояски, которые устанавливаются в нижней части в канавку сплошного диска 12, а в верхней части - в канавку втулки 13, которая крепится болтами 14 к двум частям кожуха 3 40 и 5. Сильфон 11 в нижней и верхней частях обвязывается проволокой 15.1 а вращающемся держателе 16 установлены лопатки 7, закрытые со стороны перегородки 8 отражательной шай-45 бой 18. Невращающийся держатель 19 установлен на подшипниках 20, которые установлены на оси 21 задней бабки 22, подвижной в осевом направлении. Невращающийся держатель 19 серьгой 23 связан с измерительным устройством (не показано) для измерения момента трения. Во внутреннюю полость невращающегося держателя 19 установлено подогревательное устройство 24. Сильфон 11 через диск 12 рабочим звеном 25 взаимодействует с механизмом возвратно-поступательного геремещения (не показано). Устройство работает следующим образом.Через лючек 4 гидроабраэивную среду помещают в сильфон 1 до уровня Н отмеченного специальной ряской, таким образом, чтобы вращающийся держатель 16 с лопатками 17 н отражательной шайбой 19 не касались поверхности гидроабразивной среды. Рабочее звено 25 механизма возвратно-поступательного перемещения, воздействуя на диск 12, сжимает сильфон 11, в результате гидроабраэивная среда поднимается до уровня Н. Лопатки 17 захватывают абразивную среду и поднимают в верхнюю часть, там она отрывается отлопаток 17 и через отражательную шайбу 18 под собственным весом опускается вниз, увлажняя уплотнительные кольца испытуемого уплотнения 10. В процессе работы гидро- абразивная среда, попадая на перегородку 8, под собственным весом опускается вниз и незначительная часть ее проходит через отверстия 9 плавно без разбрызгивания, В момент входа лопатки 17 в гидроабраэивную среду отражательная шайба 18 предотвращает ее разбрызгивание. Это препятствует проникновению среды к уплотнению 6, момент трения которого тарируется до испытаний и значительно меньше момента трения основного уплотненияО, подлежащего испытанию, что позволяет производить постоянный замер момента трения по мере износа уплотнительных колец испытуемого уплотнения 10.Имитируя другие условия работы гусеничного трактора, когда, например, из болотистой местности он выходит на сушу, необходимо высушить налипший абразив, Для этого рабочее звено 25 механизма возвратно-поступательного перемещения опускается, сильфон 1 принимает исходное положение, абразивная среда, кроме налипшей на уплотнение, опускается в скпьфон, принимая исходный уровень. Включается подогреватель, который обеспечивает высушивание абразива, налипшего на уплотнение. Затем производится замер пусковых и текущих значений моментов трения. Формула изобретенияУстройство для испытания торцовых уплотнений в абразивной среде, содержащее основание, установленный на1379698 Составитель З.ИгнатьеваТехред Л.Олийнык Корректор Л.Пилипенко Редактор И.Булла Заказ 975/46 Тираж 847 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 нем герметичный кожух, размещенные внем держатели вращающегося и невращающегося элементов торцового уплотнения, механизм нагружения держателей, измеритель момента трения и механизм возвратно-поступательного перемещения,.о т л и ч а ю щ е е с я тем, что, с целью повышения точностизамера момента трения, оно снабженоодногофровым сильфоном для размещения абразивной среды, сообщаемым прниспытании с кожухом в его нижней части и связанным с механизмом возвратно-поступательного перемещения.
