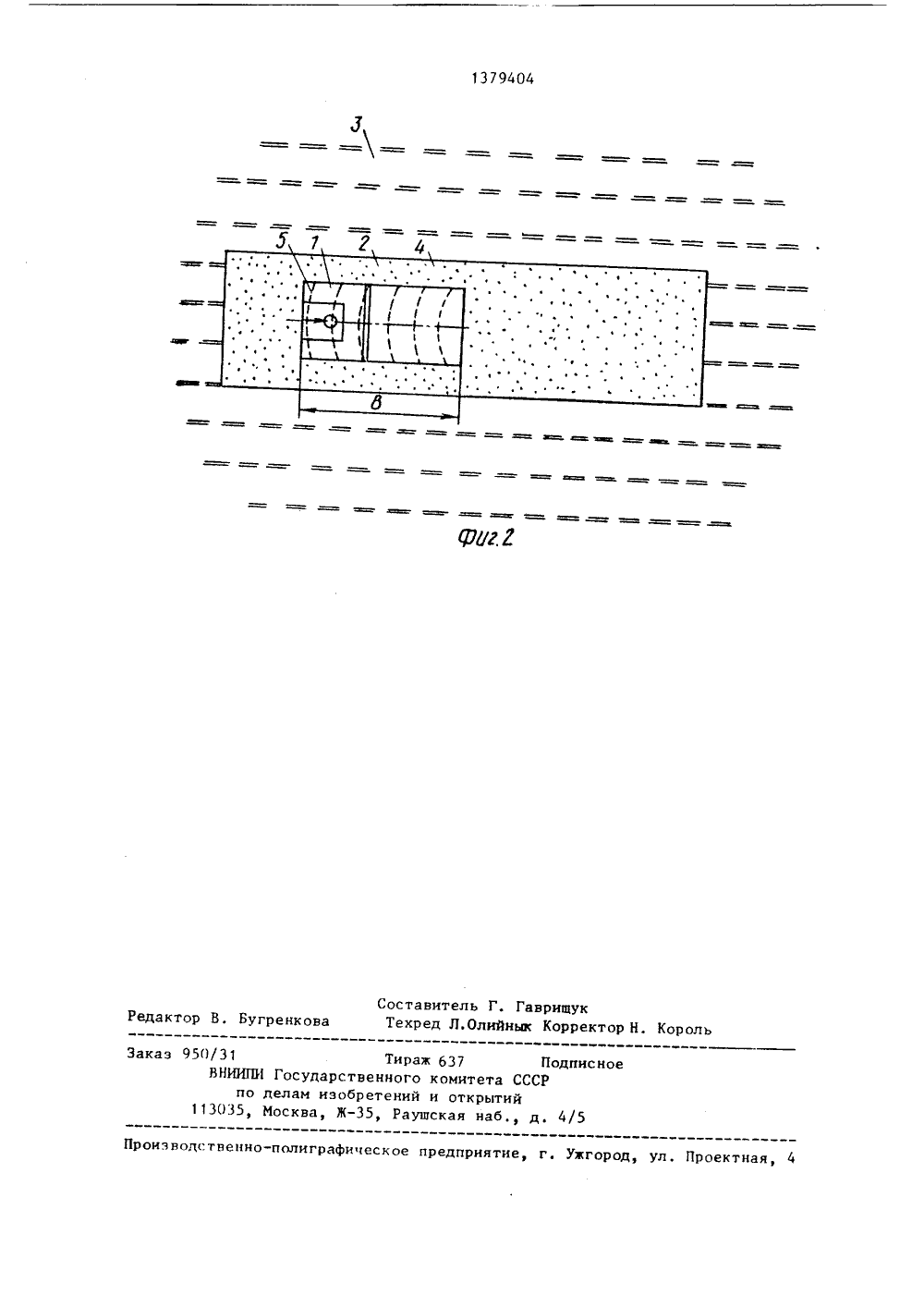

(51) 4 Е 02 Р 27 00 ОПИСАНИЕ ИЗОБРЕТЕНИЯК А 8 ТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕКИЙ И ОТКРЫТИЙ(57) Изобретение относится к областистроительства и позволяет повыситьнесущую способность основания. Основание фундамента 1 состоит из песчаной подушки 2, размещенной в основании 3 из слабого грунта. Песчанаяподушка выполнена с обращенной выпуклостью вниз криволинейной поверхностью, глубина которой под гранью фундамента, противоположной воспринимающей горизонтальную составляющую нагрузку грани, составляет не менее1,5 В, а стороны прямоугольника, образованные очертанием подушки в плане, удалень) от обращенных к цим грани, воспринимающей горизонтальную нагрузку, противоположной грани и двухпродольных граней на расстояние соответственно не менее 0,5 В, 1,5 В и0,33 В, где В - ширина фундамента.,Основание пригружено грунтом 5, аподошва фундамента выполнена с ребрами 6. 2 ил.Изобретение относится к строительству, а именцо к устройству оснований Фундаментов сельскохозяйственныхзданий.11 елью изобретения является повышецие несущей способности оснований.Нд Фиг.1 представленооснованиес 1 уцддмецтом, нагруженным наклоннойнагрузкой, поперечный разрез, цд ОФиг.2 - основание, план,Фундамент 1 установлен ца песчануюполушку 2, размещенную в осцонании3. Песчаная подушка 2 выполнена нплане в виде прямоугольника 4, а ее 15нижняя поверхность выполнена криволицейцой, обращенцой выпуклостьюнцнз, Сторона прямоугольника, образованного очертанием подушки н плане,удалена от обращенной к ней грани 20фундамента, воспринимающей горизонтальную составляющую нагрузки царасстояние, не менее половицы шириныФундамента, противоположная сторонапрямоугольника удалена от обращенной 25к цей граци Фуцдаментд, противоположной восприцимающей горизонтальнуюсоставляющую нагрузки, ца расстояниеце менее полторы ширины фундамента,д дне другие стороны прямоугольника 30удалены от обращенных к цим соответствующих продольных граней блока царасстояние, це менее трети шириныФундамента. Сверху основание пригружено грунтом ). Глубина подушкипод гранью, противоположной воспринимающей горизонтальную составляющуюнагрузки, це менее полторы шириныФуцддмецта.Основание возводится следующим 40образом.В котлован, имеющий н поперечномсечении криволинейное очертацие, послойцо укладывают (по 20 см) среднезерцистье и крупнозернистые пески, 45последовательно их разравнивая с увлджцеццем до влажности 10-127 и уплотняя трамбовкой до достижения мак=имальной плотности, Изготовленная таким образом песчаная подушка имеет высокий модуль общей деформации, На подушку устанавливают фундамент 1. Размеры подушки обеспечивают проявление деформаций основания под Фундаментом только в пределах подушки.Для предотвращения смещения фундамента по поверхности подушки и повышения несущей способности основания подошва фундамента снабжена криволинейными в плане ребрами 6, например, из шерохонатого винилпласта, закладываемыми в пазы, предусмотренные н подошве. Кроме того, продольные стены Фундамента выполнены шероховатыми.Формула и з о б р е т е н и я Основание фундамента, восприцимающегс горизонтальную нагрузку, включающее размещенную в грунте и прилегающую к подошве фундаментцую подушку г еременцой глубины из сыпучегоматериала, размещенную в грунте непосредственно под подошвой фундамента ц имеющую в плане очертание прямоугольника, стороны которого удалены ст граней фундамента и параллельны им, о т л и ч а ю щ е е с я тем,%тем, что, с целью повышения несущейспособности основания, подушка выполнена с обращенной выпуклостьювниз криволинейной поверхностью, глубина которой под грацью фундамента,противоположной воспринимающей горизонтальную нагрузку грани, составляет це менее 1,5 В, а стороны прямоугольника, образованные очертаниемподушки в плане, удалены от обращенных к ним грани, воспринимающей горизонтальную нагрузку, противоположной грани и двух продольных гранейна расстояние соответственно не менее 0,5 Б, 1, 5 В и О,ЗЗВ, где В- ширина Фундамента,1379404 ЩГГ гренкова едактор одпис но Заказ 950/31ВН 5 полиграфическое предприятие, г. ужгород, ул. Лроектная изволствецн ИИПИ Государс по делам изо 3035, Москва, ЖСоставитель Г. Гаврищук Техред Л,Олийнык Корректор Н. Ко Тираж 637 венного комитета СС ретений и открытий 35, Раушская наб.,
