Установка для моделирования взаимодействия фундаментов с грунтовым основанием
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1399659
Авторы: Баранов, Незамутдинов
Текст

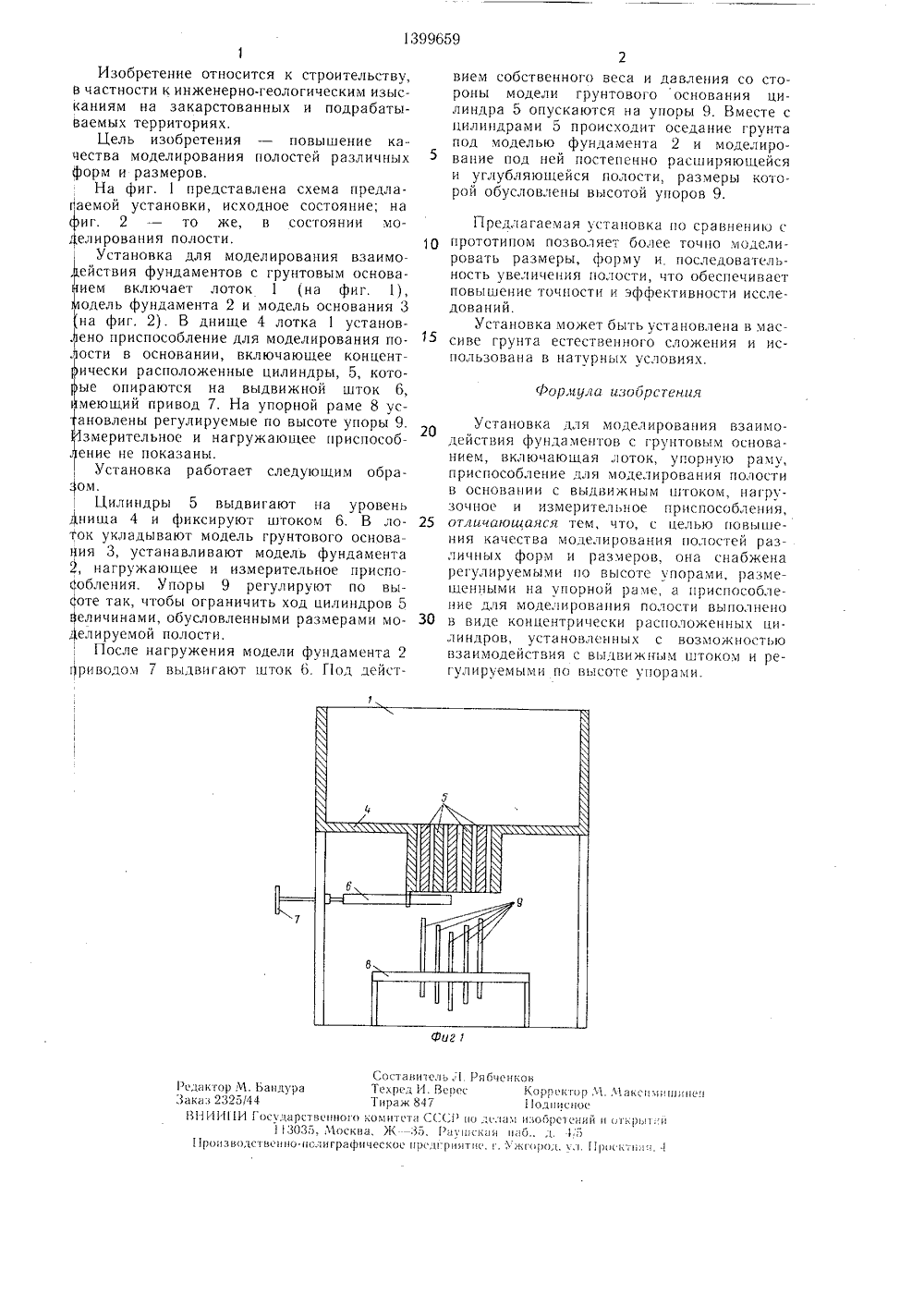

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 9659 19) 8 О 1 М 19/00 Зстгссс.спБИБДй ":,с с..фссссссс . с АНИЕ ИЗ ТЕНИ УДАРСТВЕННЫЙ КОМИТЕТ СССРДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ А ВТОРСНОМУ СВИДЕТЕЛЬСТВ(71) Астраханский технический институт рыбной промышленности и хозяйства (72) И. В. Баранов и Ш. Р. Незамутдинов (53) 620.178 (088.8)(54) УСТАНОВКА ДЛЯ МОДЕЛИРОВАНИЯ ВЗАИМОДЕЙСТВИЯ ФУНДАМЕНТОВ С ГРУНТОВЫМ ОСНОВАНИЕМ (57) Изобретение относится к строительству и может быть использовано при инженерно-геологических изысканиях на закарстованных и подрабатываемых территориях для моделирования взаимодействия фундаментов с основаниями при образовании в них полостей. Цель изобретения - повышение качества моделирования полостей различных форм и размеров. Цель достигается тем, что установка снабжена регулируемыми по высоте упорами 9, а приспособление для моделирования полости выполнено в виде концентрически расположенных цилиндров 5, взаимодействующих с выдвижным штоком 6, при этом упоры 9 установлены с возможностью ограничения величины опускания соответствующих им цил и ндров 5. После на гружения модели фундамента 2 выдвигают шток 6. Цилиндры опускаются на упоры. Происходит оседание грунта под моделью фундамента, при этом размеры, форма и последовательность образования полости оказываются обусловленными величиной опускания ци- Ж линдров, что позволяет увеличить точность и эффективность использования установки.2 ил.1Изобретение относится к строительству, в частности к инженерно. геологическим изысканиям на закарстова нных и подрабатываемых территориях.Цель изобретения - повышение качества моделирования полостей различных форм и размеров.На фиг. 1 представлена схема предлагаемой установки, исходное состояние; на иг. 2 - то же, в состоянии мог 1 ел и рова ни я полости.Установка для моделирования взаимоействия фундаментов с грунтовым основаием включает лоток 1 (на фиг. 1), )(4 одель фундамента 2 и модель основания 3на фиг. 2). В днище 4 лотка 1 установено приспособление для моделирования по. ости в основании, включающее концент,ически расположенные цилиндры, 5, котоые опираются на выдвижной шток 6, немеющий привод 7. На упорной раме 8 усановлены регулируемые по высоте упоры 9.змерительное и нагружающее приспособение не показаны.Установка работает следующим обраЦилиндры 5 выдвигают на уровень днища 4 и фиксируют штоком 6, В лоток укладыванэт модель грунтового основания 3, устанавливают модель фундаментанагружающее и измерительное приспоСобления. Упоры 9 регулируют по высоте так, чтобы ограничить ход цилиндров 5 величинами, обусловленными размерами мог 1 елируемой полости.После нагружения модели фундамента 2 г 1 риводом 7 выдвигают шток 6. Год дейст 2вием собственного веса и давления со стороны модели грунтового основания цилиндра 5 опускаются на упоры 9. Вместе с цилиндрами 5 происходит оседание грунта под моделью фундамента 2 и моделирование под ней постепенно расширяющейся и углубляющейся полости, размеры которой обусловлены высотой упоров 9. Предлагаемая установка по сравнени)о с 1 О прототипом позволяет более точно моделировать размеры, форму и последовательность увеличения полости, что обеспечивает повышение точности и эффективности исследований.Установка может быть установлена в массиве грунта естественного сложения и использована в натурных условиях. Установка для моделирования взаимодействия фундаментов с грунтовым основанием, включающая лоток, упорную раму, приспособление для моделирования полости в основании с выдвижным штоком, нагрузочное и измерительное приспособления, 25 отгичаюшаяся тем, что, с целью повышения качества моделирования полостей различных форм и размеров, она снабжена регулируемыми по высоте упорами, размещенными на упорной раме, а приспособление для моделирования полости выполнено 30 в виде концентрически расположенных цилиндров, установленных с возможностью взаимодействия с выдвижным штоком и регулируемыми по высоте упорами. яоченковКорректор,Ч. Максичишине.11 однисноедаа)н изобретений и открГягнии;я над)., д. 4,;)е, Г. Ужсон),ь 1 а. рсва ктни)к 4
СмотретьЗаявка
4099372, 30.07.1986
АСТРАХАНСКИЙ ТЕХНИЧЕСКИЙ ИНСТИТУТ РЫБНОЙ ПРОМЫШЛЕННОСТИ И ХОЗЯЙСТВА
БАРАНОВ ИГОРЬ ВЛАДИМИРОВИЧ, НЕЗАМУТДИНОВ ШАМИЛЬ РАВИЛЬЕВИЧ
МПК / Метки
МПК: G01M 19/00
Метки: взаимодействия, грунтовым, моделирования, основанием, фундаментов
Опубликовано: 30.05.1988
