Вулканизатор для изготовления съемных протекторных колец

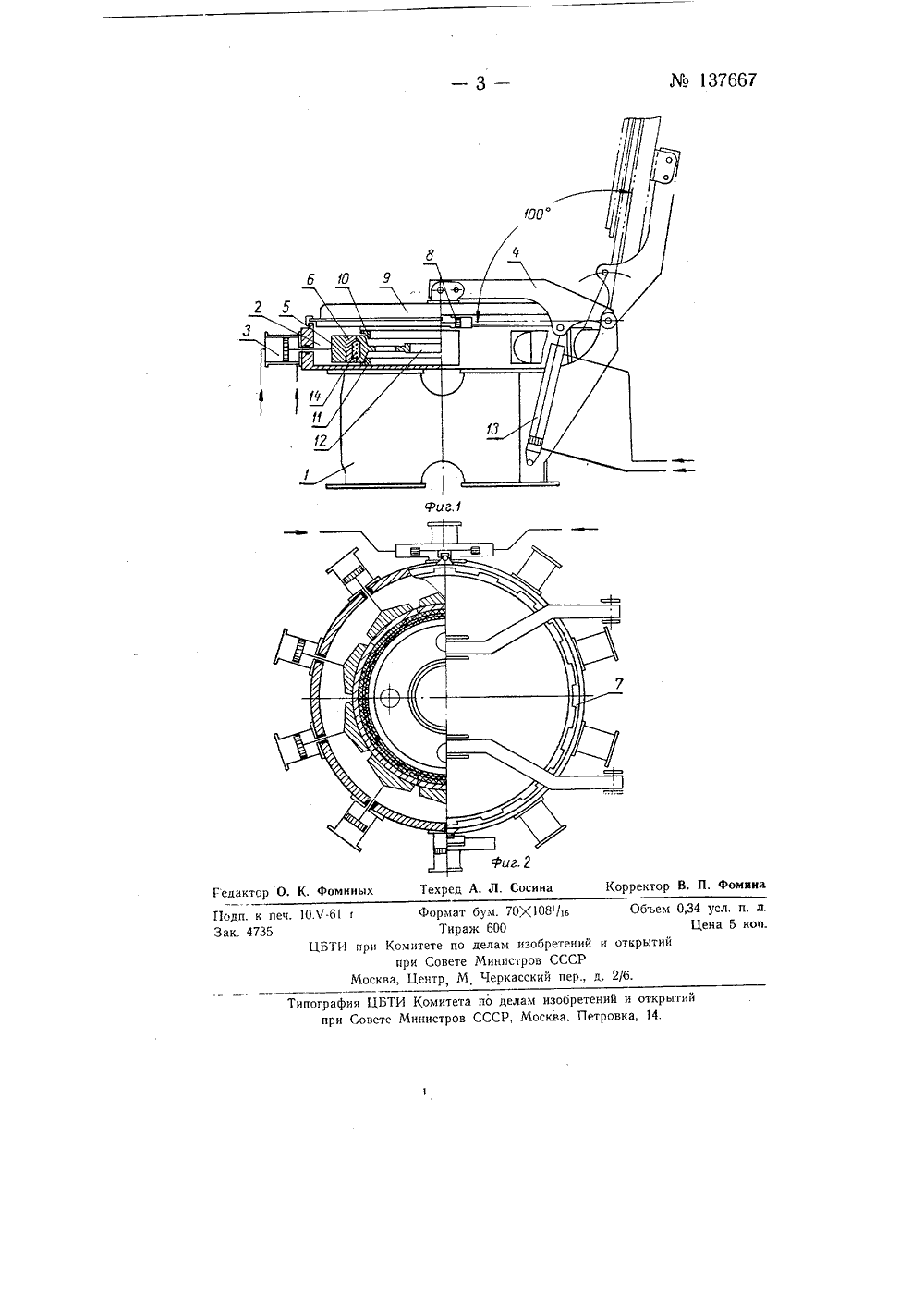

с,:Класс 39 а," и137667 СССР йО.Т 1 ,"1 и1 из, :,0 БИЫИОТж ОПИСАНИЕ ИЗОБРЕТЕНИ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУодписная грутга158 Г. А, Гавриленко и ВУЛКАНИЗАТОР ДЛЯ ИЗГ ПРОТЕКТОРНЪРынзи НЪХ ОТОВЛЕНИЯ СЪ1 Х КОЛЕЦ Заявлено 16 июля 1960 г. за673630и открытий при Совете зобретении 3 в Комитет по делаинистров СССР ретений8 за 1961 г. пуоликовано в Бюллетене из Изобретен и изготовления с Освоение протекторами в первую очере Предлагаем лучить протекто камер, торам, предназначенным для лец автомобильных шин.мобильных шин со съемными адерживается из-за отсутствия е относится к вулканиза ъемных протекторных ко массового выпуска авто в настоящее время з дь, вулканизаторов.ый вулканизатор позво ры, без применения боле редствами пожных варочных яет простыми дорогих и сл для из г. 2 -ставляет собой сварную конструквается паровая камера 2 с гидрой части станины имеется два кронрно два рычага крышки 4. на 1 вулканизатора пре станину сверху устанавл ми прессования 3. В задн которым крепятся шари Стан цию. На цилиндра штейна,Вулканизатор состоит из кольцевой вулканизационной камеры,обогреваемой острым паром, и подвижной крышки с затвором, имеющим привод от гидравлического цилиндра. Для установки протекторных колец в процессе вулканизации конструкция снабжена кольцевым шаблоном, взаимодействующим с рядом радиально расположенных обжимных секторов, получающих привод от гидроцилинпров,расположенных по периметру вулканизационной камеры.Управление ра ботой вулканизатора осуществляется полуав гоматически.Вулканизатор предназначен для индивидуальной горячей влканизации и опрессовки рисунка сырых съемных протекторных колецдля шин размером 7,520".В вулканизаторе можно вулканизировать одно кольцо шириной150 лш, или два - шириной 50 мл каждое,На фиг. 1 изображен общий вид вулканизатора готовлснияпротекторных колец с частичным разрезом; на фи то же, видсверху.К паровой камере 2 радиально крепятся десять гидроцилиндров прессования 3, выполненных из нержавеющей стали. Штоки гидроцилиндров прессования 3 проходят внутрь паровой камеры 2, на которых закреплены десять корпусов пресс-формы 5.К корпусам пресс-формы 5 крепятся десять сменных секторов пресс-формы б, которые при прессовании замыкаются, образуя кольцевую пресс-форму и производят формование рисунка протекторных колец.На верхний венец паровой камеры 2 надето кольцо байонетного затвора 7.На двух боковых опорах паровой камеры б монтированы два спаренных гидроцилиндра поворота байонетного кольца 8.Крышка 9 вулканизатора с помощью четырех пальцев полужестко крепится к рычагам 4, что позволяет ей при закрывании паровой камеры 2 самоустанавливаться. Снизу к крышке 9 прикреплен подвижный центрирующий конус 10, Подвижный центрирующий конус 10 и нижний центрирующий конус 11 при производстве прессования фиксируют шаблон 12 и предотвращают его деформацию от усилий прессования.В период,вулканизации паровую камеру 2 с крышкой 9 плотно запирают байонетным затвором 7.Требуемая герметичность паровой камеры 2 и крышки 9 обеспечивается установкой, уплотняющей манжеты.На задней части станины 1 установлены (шарнирно) два гидроцилиндра подъема и закоывания крышки 13; штоки этих гидроцилиндров в свою очередь закреплены шарнирно к рычагам 4 крышки 9:Порядок работы вулканизатора следующий,Шаблон 12 с наложенным на него сырым протекторным кольцом 14 закладывают в паровую камеру 2. В гидроцилиндр 13 - закрывания крышки подается масло под давлением 50 кг/см, и крышка 9 закрывает паровую камеру 2.В гидроцилиндр 8 байонетного затвора подается вода с давлением 25 кг/слР, кольцо байонетного затвора 7 поворачивается и запирает крышку 9 паровой камерой 2.Затем подают воду с давлением 135 кг/см) в гидроцилиндры прессования 3; сектора пресс-формы б обжимают шаблон 12 с заготовкой и прессуют рисунок кольца 14.После этого в паровую камеру 2 подают пар с давлением 5 - 6 кг/сл. Происходит сначала прогревание изделия, а потом его вулканизация, По окончании вулканизации доступ пара в паровую камеру 2 прекращают и подается вода для охлаждения изделия.По окончании охлаждения изделия сектора пресс-форм размыкаются, вулканизатор открывают и выгружают из него готовое изделие.П р едмет изобретенияВулканизатор для изготовления съемных протекторных колец, состоящий из станины, кольцевой вулканизационной камеры с шаблоном и подвижной крышкой, снабженной штыковым затвором, о тл и ч а ю щ и й с я тем, что, с целью упрощения конструкции, к обечайке камеры прикреплены секторы пресс-форм, приводимые в движение от расположенных по периметру вулканизационной камеры прес- сующих гидроцилиндров.137667 фиг.1 едактор О, К. Фоминых Техред А, Л. Сосина Корректор В. П. Фом делам изобретенииМинистров СССР Черкасский пер., д митете по ри Совете Центр М Москв Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14.
