Преобразователь перемещения в код

Номер патента: 1374428

Авторы: Габидулин, Лейбович

ZIP архив

Текст

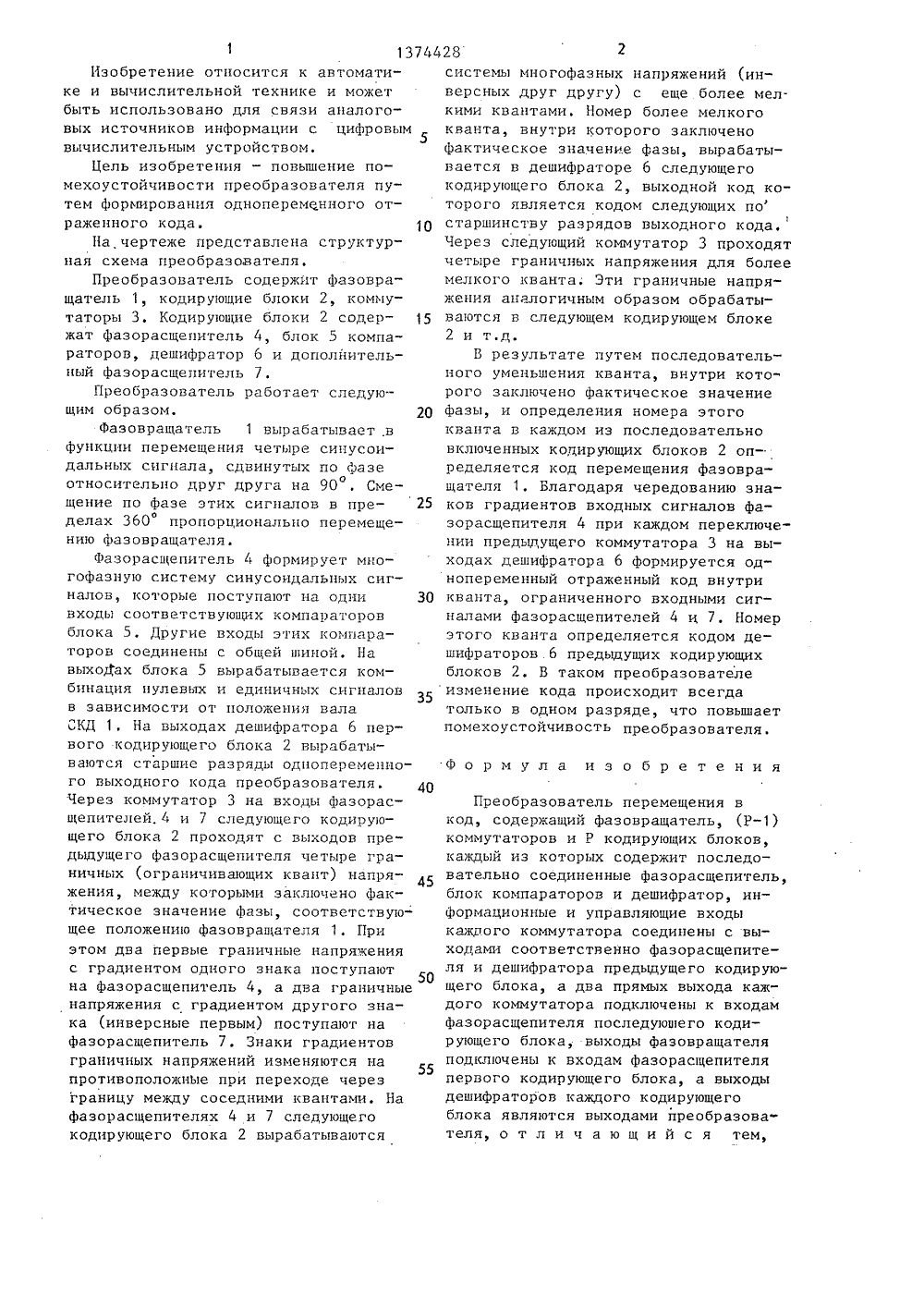

)4 Н 03 М 1/44 ВСЕЩЦЩЦР13 ОБРЕТЕ САН диотехниийбович о СССР 1984,СССР 1984,(57) Иэобретени тике и вычислит жет быть исполь а е относится к автельной технике иэовано для связиков информациильным устройствопомехоустойчиво ана с цифм. Ссти говых источн вым вычислит овышен целью путем одном я однопеременного в преобразователе ормиров ого ко Ряд ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(54) ПРЕОБРАЗОВАТЕЛЬ ПЕРЕРЕШЕНИЯ ВКОД перемещения в код, содержащем фазовращатель 1, кодирующие блоки 2,коммутаторы 3, а каждый иэ кодирующиблоков 2 состоит иэ фазорасщепителя4, блока 5 компараторов и дешифратора 6, в каждый кодирующий блок 2,кроме первого и последнего, введеныдополнительные фаэорасщепители 7.Путем последовательного уменьшениякванта и определения номера этогокванта в каждом из кодирующих блоков2 определяется код перемещения фаэовращателя 1, Благодаря чередованиюзнаков градиентов входных сигналовфаэорасщепителя 4 при каждом переключении предыдущего комммутатора 3 навыходах дешифратора 6 формируетсяоднопеременный отраженный код длякванта, ограниченного входными сигналами фаэорасщепителей 4 и 7. Втаком преобразователе изменение кода роисходит всегда толь13744 20 этом два первые граничные напряженияс градиентом одного знака поступаютна Фазорасщепитель 4, а два граничныенапряжения с градиентом другого знака (инверсные первым) поступают нафазорасщепитель 7, Знаки градиентовграничных напряжений изменяются напротивоположные при переходе черезграницу между соседними квантами. Нафазорасщепителях 4 и 7 следующегокодирующего блока 2 вырабатываются Изобретение относится к автоматике и вычислительной технике и можетбыть использовано для связи аналоговых источников информации с цифровымвычислительным устройством.Цель изобретения - повышение помехоустойчивости преобразователя путем формирования однопеременного отраженного кода, 10На,чертеже представлена структурная схема преобразователя,Преобразователь содержит Фазовращатель 1, кодирующие блоки 2, коммутаторы 3. Кодирующие блоки 2 содержат Фазорасщепитель 4, блок 5 компараторов, дешифратор б и дополйительный Фазорасщепитель 7.Преобразователь работает следующим образом,фазовращатель 1 вырабатывает,вФункции перемещения четыре синусоидальных сигнала, сдвинутых по Фазеоотносительно друг друга на 90 . Смещение по фазе этих сигналов в пределах 360 пропорционально перемещению Фазовращателя.фазорасщепитель 4 формирует многофазную систему синусоидальных сигналов, которые поступают на одни 30входы соответствующих компараторовблока 5, Другие входы этих компараторов соединены с общей шиной, НавыхоДах блока 5 вырабатывается комбинация нулевых и единичных сигналовв зависимости от положения валаСКД 1. На выходах дешифратора б первого кодирующего блока 2 вырабатываются старшие разряды однопеременного выходного кода преобразователя. 40Через коммутатор 3 на входы фазорасщепителей, 4 и 7 следующего кодирующего блока 2 проходят с выходов предыдущего Фазорасщепителя четыре граничных (ограничивающих квант) напряжения, между которыми заключено Фактическое значение Фазы, соответствующее положению фазовращателя 1. При 28 2системы многофазных напряжений (инверсных друг другу) с еще более мелкими квантами. Номер более мелкого кванта, внутри которого заключено Фактическое значение фазы, вырабатывается в дешифраторе 6 следующего кодирующего блока 2, выходной код которого является кодом следующих по старшинству разрядов выходного кода. Через следующий коммутатор 3 проходят четыре граничных напряжения для более мелкого кванта. Эти граничные напряжения аналогичным образом обрабатываются в следующем кодирующем блоке 2 и т,д.В результате путем последовательного уменьшения кванта, внутри которого заключено фактическое значение Фазы, и определения номера этого кванта в каждом из последовательно включенных кодирующих блоков 2 определяется код перемещения фазовращателя 1, Благодаря чередованию знаков градиентов входных сигналов фазорасщепителя 4 при каждом переключении предыдущего коммутатора 3 на выходах дешифратора б Формируется однопеременный отраженный код внутри кванта, ограниченного входными сигналами фазорасщепителей 4 и 7. Номер этого кванта определяется кодом дешифраторов 6 предыдущих кодирующих блоков 2. В таком преобразователе изменение кода происходит всегда только в одном разряде, что повышает помехоустойчивость преобразователя.формула изобретенияПреобразователь перемещения в код, содержащий Фазовращатель, (Р) коммутаторов и Р кодирующих блоков, каждый из которых содержит последовательно соединенные Фазорасщепитель, блок компараторов и дешифратор, инФормационные и управляющие входы каждого коммутатора соединены с выходами соответственно Фазорасщепителя и дешифратора предыдущего кодирую- щего блока, а два прямых выхода каждого коммутатора подключены к входам фазорасщепителя последуюшего кодирующего блока, выходы фазовращателя подключены к входам фазорасщепителя первого кодирующего блока, а выходы дешифраторов каждого кодирующего блока являются выходами преобразова теля, о т л и ч а ю щ и й с я тем,Составитель М.СидороваТехред А.Кравчук Корректор С.Черни Редактор И.Сегляник Заказ 619/55 Тираж 928 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 з 13744284что, с целью повышения помехоустой- ключены к двум дополнительным инверс-,чивости преобразователя, в нем в каж- ным выходам предыдущего коммутатора,дый кодирующий блок, кроме первого а выходы соединены с дополнительнымии последнего, введен дополнительный информационными входами последующего5фазорасщепитель, входы которого под- коммутатора.

Смотреть

Заявка

4083519, 02.07.1986

МОСКОВСКИЙ ИНСТИТУТ РАДИОТЕХНИКИ, ЭЛЕКТРОНИКИ И АВТОМАТИКИ

ГАБИДУЛИН МАРКЛЕН АБДУРАХМАНОВИЧ, ЛЕЙБОВИЧ ИГОРЬ ДАВИДОВИЧ

МПК / Метки

МПК: H03M 1/44

Метки: код, перемещения

Опубликовано: 15.02.1988

Код ссылки
