Способ измерения параметров трещин в ферромагнитных объекта при усталостных испытаниях

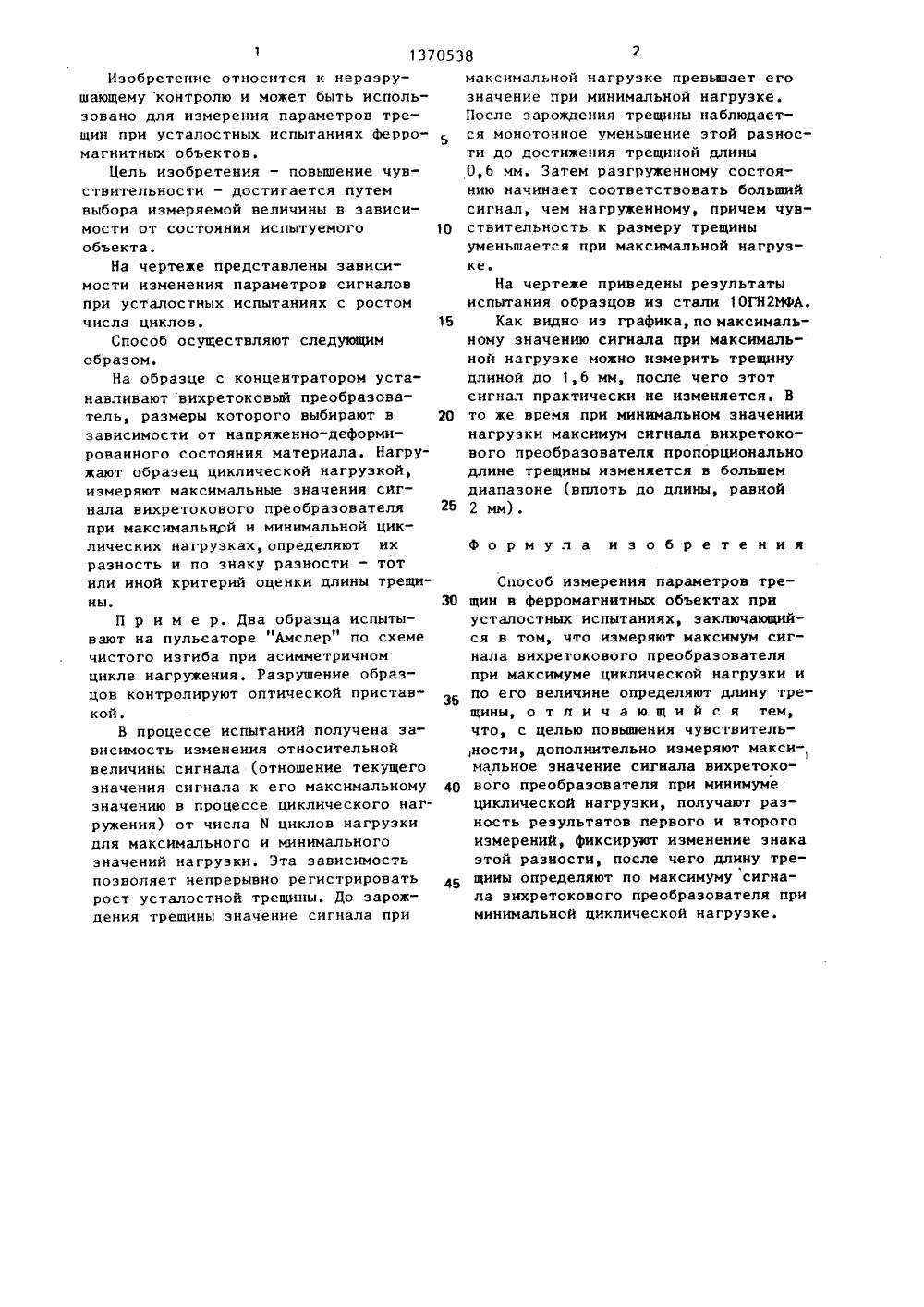

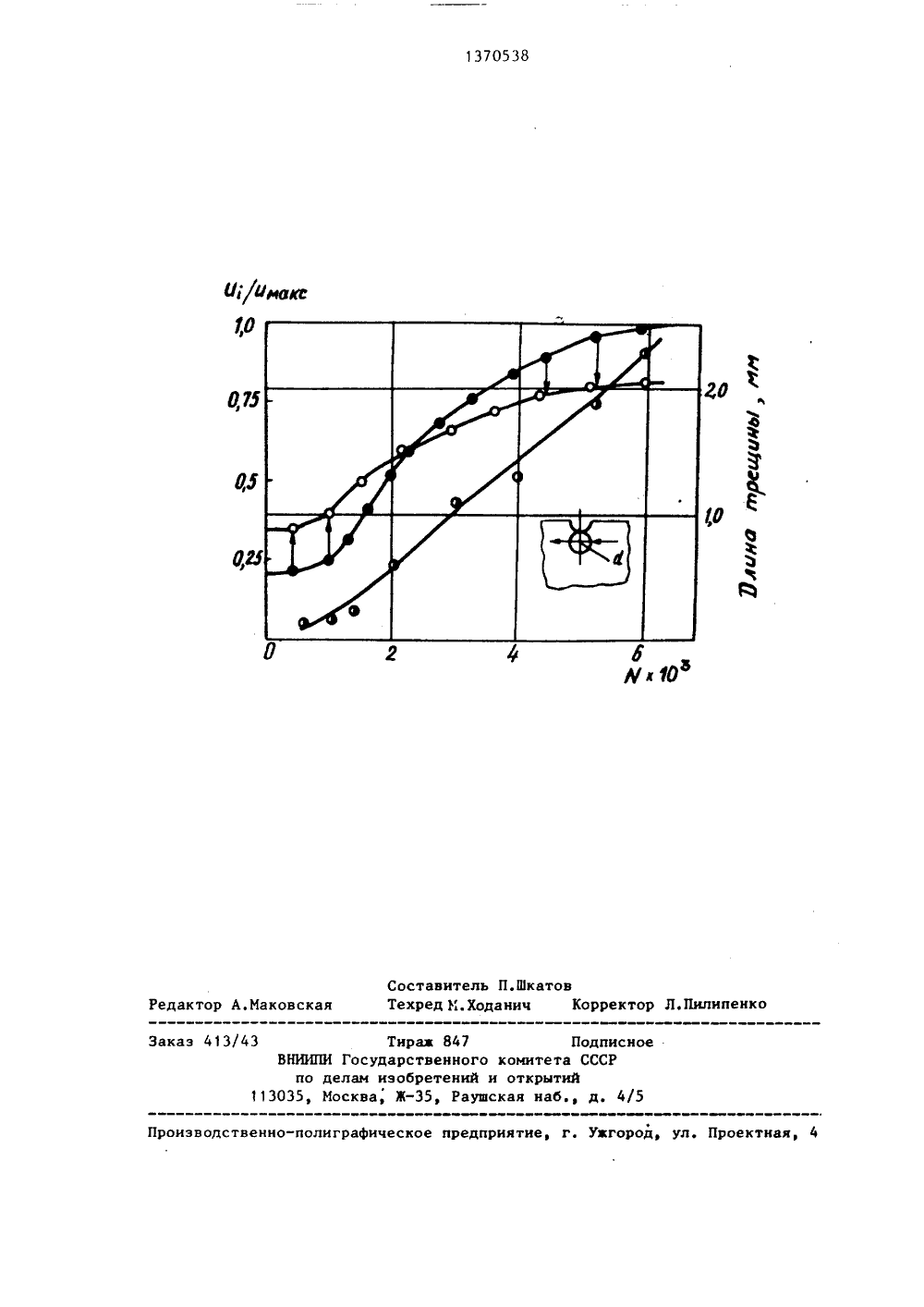

(51) 4 С 01 И 2 82 ЮЮР 1 П ОПИСАНИЕ ИЗОБРЕТЕНИЯК А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(7 1) Научно-производственное объединение по технологии машиностроения "ЦНИИТМАШ"(56) Тезисы докладов 11 Всесоюзноймежвузовской конференции по электромагнитным методам контроля качестваматериалов и изделий. РПИ. Рига,1975, с. 101. Авторское свидетельство СССР В 557303, кл, С 01 М 27/82, 1977.(54) СПОСОБ ИЗМЕРЕНИЯ ПАРАМЕТРОВТРЕШИН В ФЕРРОМАГНИТНЫХ ОБЪЕКТАХ ПРИУСТАЛОСТНЫХ ИСПЫТАНИЯХ 801 70538 А 1(57) Изобретение относится к нераэрушающему контролю и может быть использовано для измерения параметровтрещин в ферромагнитных объектахпри усталостных испытаниях. Повышениечувствительности измерения достигается путем выбора измеряемой величины в зависимости от напряженно-деформированного состояния иэделия. Напряженно-деформированное состояниеопределяют по разности максимумовсигнала вихретокового преобразователя при максимуме и минимуме циклической нагрузки соответственно. Приположительном знаке этой разностидлину трещины определяют по максиму-му сигнала вихретокового преобразователя при максимуме циклической нагрузки, а при отрицательном знаке -по максимуму сигнала вихретоковогопреобразователя при минимуме циклической нагрузки. 1 ил, 137053815 Изобретение относится к неразрушающему контролю и может быть использовано для измерения параметров трещин при усталостных испытаниях ферро 5 магнитных объектов.Цель изобретения - повышение чувствительности - достигается путем выбора измеряемой величины в зависимости от состояния испытуемого 10 объекта.На чертеже представлены зависимости изменения параметров сигналов при усталостных испытаниях с ростом числа циклов.Способ осуществляют следующим образом.На образце с концентратором устанавливают вихретоковый преобразователь, размеры которого выбирают в 20 зависимости от напряженно-деформированного состояния материала. Нагружают образец циклической нагрузкой, измеряют максимальные значения сигнала вихретокового преобразователя 25 при максимальнрй и минимальной циклических нагрузках, определяют их разность и по знаку разности - тот или иной критерий оценки длины трещины, 30П р и м е р. Два образца испытывают на пульсаторе "Амслер" по схеме чистого изгиба при асимметричном цикле нагружения. Разрушение образцов контролируют оптической приставкой.В процессе испытаний получена за" висимость изменения относительной величины сигнала (отношение текущего значения сигнала к его максимальному 40 значению в процессе циклического наг. ружения) от числа И циклов нагрузки для максимального и минимального значений нагрузки. Эта зависимость позволяет непрерывно регистрировать рост усталостной трещины. До зарождения трещины значение сигнала при максимальной нагрузке превышает его значение при минимальной нагрузке. После зарождения трещины наблюдается монотонное уменьшение этой разности до достижения трещиной длины 0,6 мм. Затем разгруженному состоянию начинает соответствовать больший сигнал, чем нагруженному, причем чувствительность к размеру трещины уменьшается при максимальной нагрузке.На чертеже приведены результаты испытания образцов из стали 10 ГН 2 МфА.Как видно из графика, по максимальному значению сигнала при максимальной нагрузке можно измерить трещину длиной до 1,6 мм, после чего этот сигнал практически не изменяется. В то же время при минимальном значении нагрузки максимум сигнала вихретокового преобразователя пропорционально длине трещины изменяется в большем диапазоне (вплоть до длины, равной 2 мм).формула изобретенияСпособ измерения параметров трещин в ферромагнитных объектах при усталостных испытаниях, заключающий" ся в том, что измеряют максимум сигнала вихретокового преобразователя при максимуме циклической нагрузки и по его величине определяют длину трещины, о т л и ч а ю щ и й с я тем, что, с целью повышения чувствитель,ности, дополнительно измеряют максимальное значение сигнала вихретокового преобразователя при минимуме циклической нагрузки, получают разность результатов первого и второго измерений, фиксируют изменение знака этой разности, после чего длину трещины определяют по максимуму сигнала вихретокового преобразователя при минимальной циклической нагрузке.1370538 О; иА 075 Составитель П.ШкатовТехред Е.Ходанич Корректор Л.Пипипенко актор А.Маковская каэ 413 43 оиэводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Тирам 847 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раущская наб., д. 4/5
