Система регулирования турбины с отбором пара

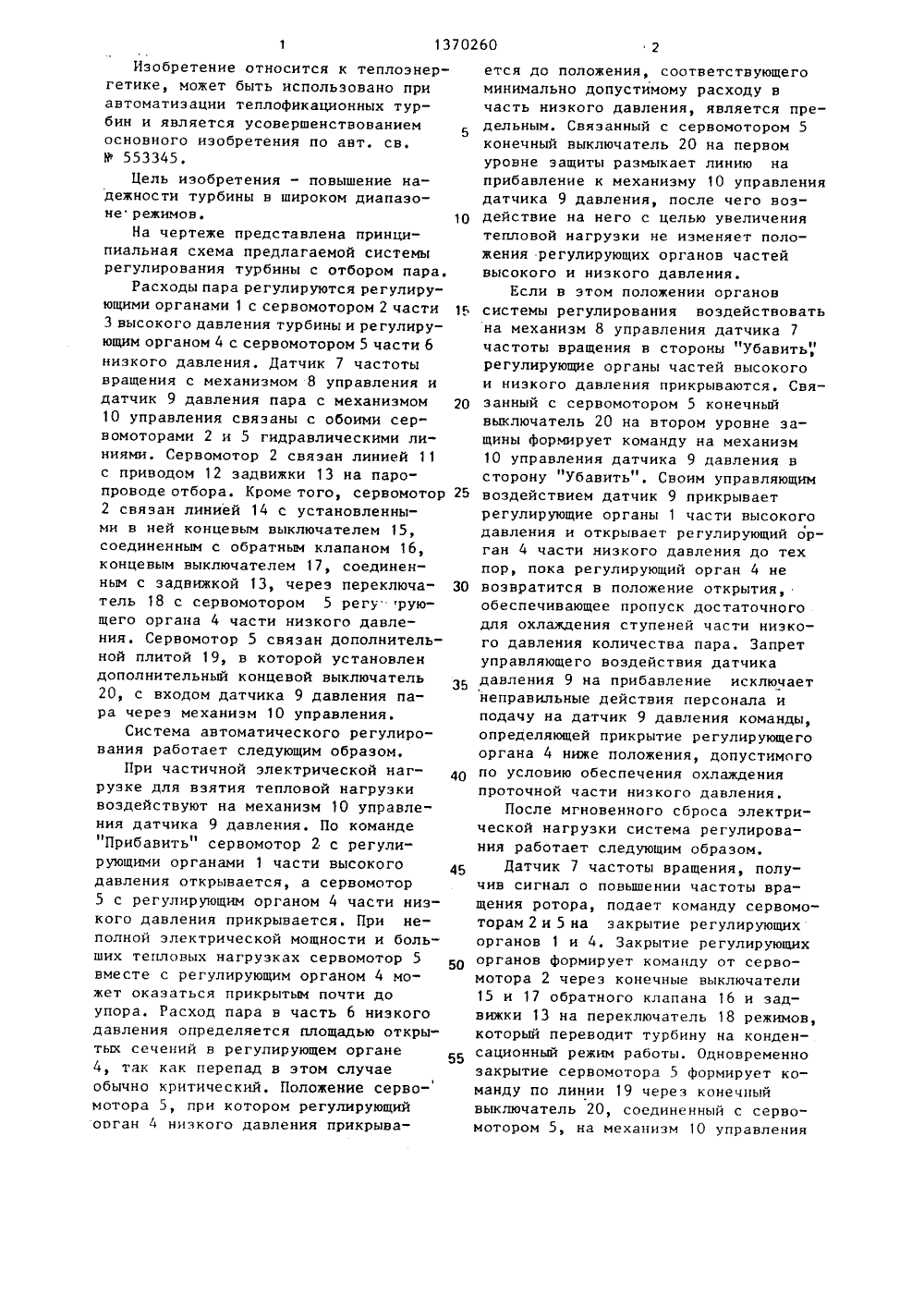

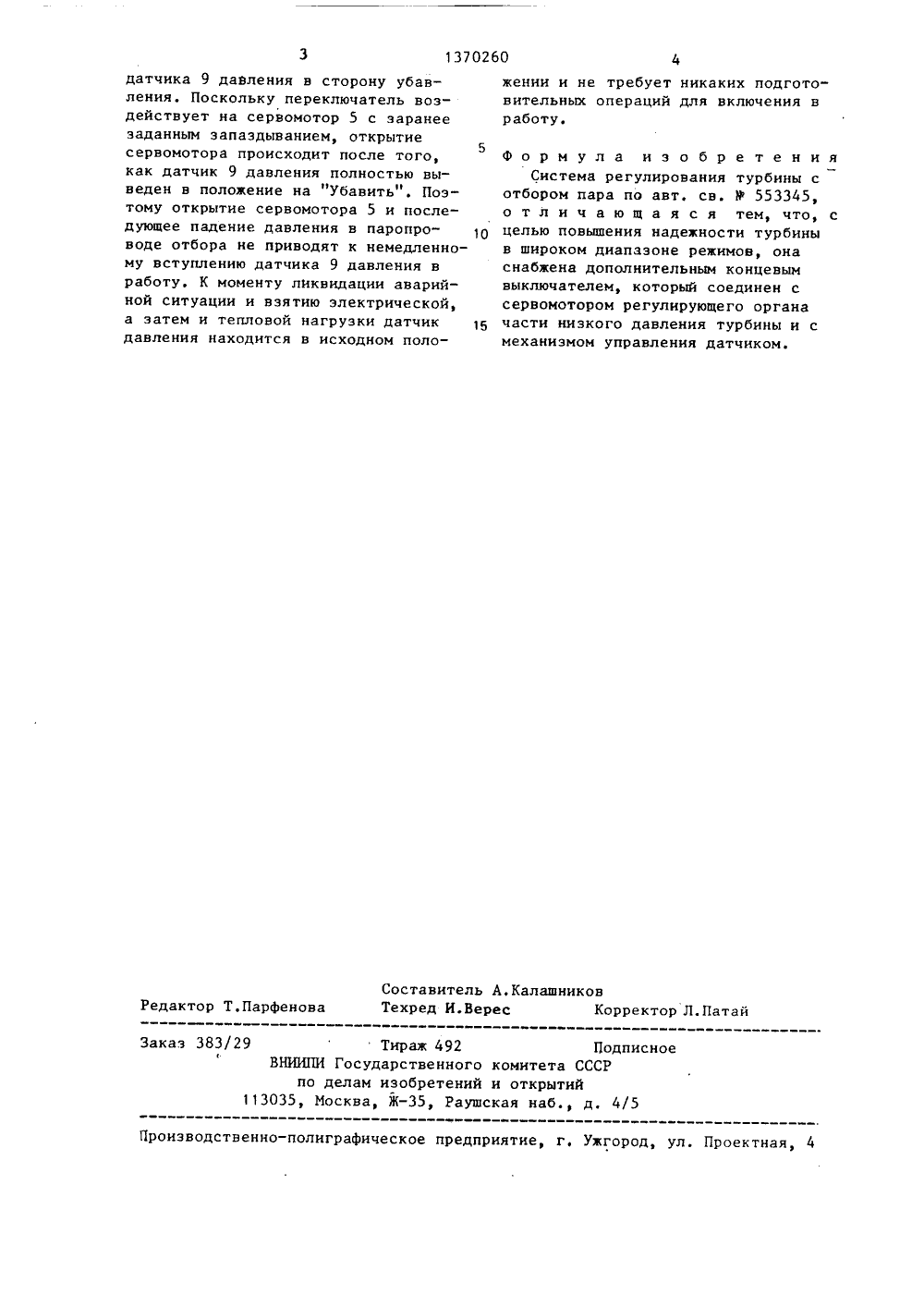

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 091 111) 59 4 Р 01 Р 17 20 г ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ С 8 ИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРГО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Харьковский филиал Центрального конструкторского бюро Всесоюзногопроизводственного объединения "Союзэнергоремонт"(56) Авторское свидетельство СССР Е 553345, кл. Р 01 0 17/20, 1975.(54) СИСТЕМА РЕГУЛИРОВАНИЯ ТУРБИНЫС ОТБОРОМ ПАРА(57) Изобретение относится к теплоэнергетике и позволяет повысить надежность турбины в широком диапазоне режимов. Система включает в себя регулирующие органы 1 с сервомотором 2 части 3 высокого давления, регулирующий орган 4 с сервомотором 5 части 6 низкого давления, датчик 7 частоты вращения с механизмом 8 управления, датчик 9 давления пара с механизмом 10 управления, сервомото,ры 2 и 5, привод 12 задвижки 13, концевые выключатели 15, 17 и 20, обратный клапан 16, переключатель 18 режимов. После мгновенного сбросаэлектрической нагрузки датчик 7, получив сигнал о повышении частотывращения ротора, подает команду на,закрытие регулирующих органов 1 и 4.Закрытие последних формирует командуот сервомотора 2 через концевые выключатели 15 и 17 на переключатель 18режимов, который переводит турбинуна конденсатный режим работы. Одновременно закрытие сервомотора 5 формирует команду через концевой выключатель 20 на механизм 10 в сторону"Убавить". Переключатель воздействует на сервомотор 5 с заранее заданным запаздыванием, поэтому открытиесервомотора происходит после того,как датчик 9 полностью выводится вположение "Убавить". Поэтому открытие сервомотора 5 и последующее падение давления в паропроводе отборане приводят к немедленному вступлению датчика 9 в работу, 1 ил.45 Изобретение относится к теплоэнергетике, может быть использовано приавтоматизации теплофикационных турбин и является усовершенствованиемосновного изобретения по авт. св.У 553345.Цель изобретения - повышение надежности турбины в широком диапазоне режимов, 10На чертеже представлена принципиальная схема предлагаемой системырегулирования турбины с отбором пара.Расходы пара регулируются регулирующими органами 1 с сервомотором 2 части 153 высокого давления турбины и регулирующим органом 4 с сервомотором 5 части 6низкого давления. Датчик 7 частотывращения с механизмом 8 управления идатчик 9 давления пара с механизмом 2010 управления связаны с обоими сервомоторами 2 и 5 гидравлическими линиями. Сервомотор 2 связан линией 11с приводом 12 задвижки 13 на паропроводе отбора. Кроме того, сервомотор 252 связан линией 14 с установленными в ней концевым выключателем 15,соединенным с обратным клапаном 16,концевым выключателем 7, соединенным с задвижкой 13, через переключатель 18 с сервомотором 5 регу рующего органа 4 части низкого давления. Сервомотор 5 связан дополнительной плитой 19, в которой установлендополнительный концевой выключатель20, с входом датчика 9 давления пара через механизм 10 управления,Система автоматического регулирования работает следующим образом,При частичной электрической нагрузке для взятия тепловой нагрузкивоздействуют на механизм 10 управления датчика 9 давленияПо команде"Прибавить" сервомотор 2 с регулирующими органами 1 части высокогодавления открывается, а сервомотор5 с регулирующим органом 4 части низкого давления прикрывается. При неполной электрической мощности и больших тепловых нагрузках сервомотор 5вместе с регулирующим органом 4 может оказаться прикрытым почти доупора. Расход пара в часть 6 низкогодавления определяется площадью открытых сечений в регулирующем органе4, так как перепад в этом случаеобычно критический, Положение сервомотора 5, при котором регулирующийоогац 4 низкого давления прикрывается до положения, соответствующего минимально допустимому расходу в часть низкого давления, является предельным. Связанный с сервомотором 5 конечный выключатель 20 на первом уровне защиты размыкает линию на прибавление к механизму 1 О управления датчика 9 давления, после чего воздействие на него с целью увеличения тепловой нагрузки не изменяет положения регулирующих органов частей высокого и низкого давления.Если в этом положении органов системы регулирования воздействовать на механизм 8 управления датчика 7 частоты вращения в стороны "Убавить, регулирующие органы частей высокого и низкого давления прикрываются. Связанный с сервомотором 5 конечный выключатель 20 на втором уровне эащины формирует команду на механизм 10 управления датчика 9 давления в сторону "Убавить". Своим управляющим воздействием датчик 9 прикрывает регулирующие органы 1 части высокого4 давления и открывает регулирующий орган 4 части низкого давления до тех пор, пока регулирующий орган 4 не возвратится в положение открытия, обеспечивающее пропуск достаточного для охлаждения ступеней части низкого давления количества пара. Запрет управляющего воздействия датчика давления 9 на прибавление исключает неправильные действия персонала и подачу на датчик 9 давления команды, определяющей прикрытие регулирующего органа 4 ниже положения, допустимого по условию обеспечения охлаждения проточной части низкого давления.После мгновенного сброса электрической нагрузки система регулирования работает следующим образом.Датчик 7 частоты вращения, получив сигнал о повьппении частоты вращения ротора, подает команду сервомоторам 2 и 5 на закрытие регулирующих органов 1 и 4. Закрытие регулирующих органов формирует команду от сервомотора 2 через конечные выключатели 15 и 17 обратного клапана 16 и задвижки 13 на переключатель 18 режимов, который переводит турбину на конденсационный режим работы. Одновременно закрытие сервомотора 5 формирует команду по линии 19 через конечный выключатель 20, соединенный с сервомотором 5, на механизм 10 управления1370260 женин и не требует никаких подготовительньм операций для включения вработу. Составитель А.КалашниковТехред И.Верес Корректор Л.Патай Редактор Т.Парфенова Заказ 383/29с Тираж 492 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 датчика 9 давления в сторону убавления. Поскольку переключатель воздействует на сервомотор 5 с заранеезаданным запаздыванием, открытиесервомотора происходит после того,как датчик 9 давления полностью выведен в положение на "Убавить". Поэтому открытие сервомотора 5 и последующее падение давления в паропроводе отбора не приводят к немедленному вступлению датчика 9 давления вработу. К моменту ликвидации аварийной ситуации и взятию электрической,а затем и тепловой нагрузки датчикдавления находится в исходном поло 5формула изобретенияСистема регулирования турбины сотбором пара по авт. св. В 553345,о т л и ч а ю щ а я с я тем, что, сцелью повышения надежности турбиныв широком диапазоне режимов, онаснабжена дополнительным концевымвыключателем, который соединен ссервомотором регулирующего органа15 части низкого давления турбины и смеханизмом управления датчиком.
