Генератор тактов и стробов для устройств программного управления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

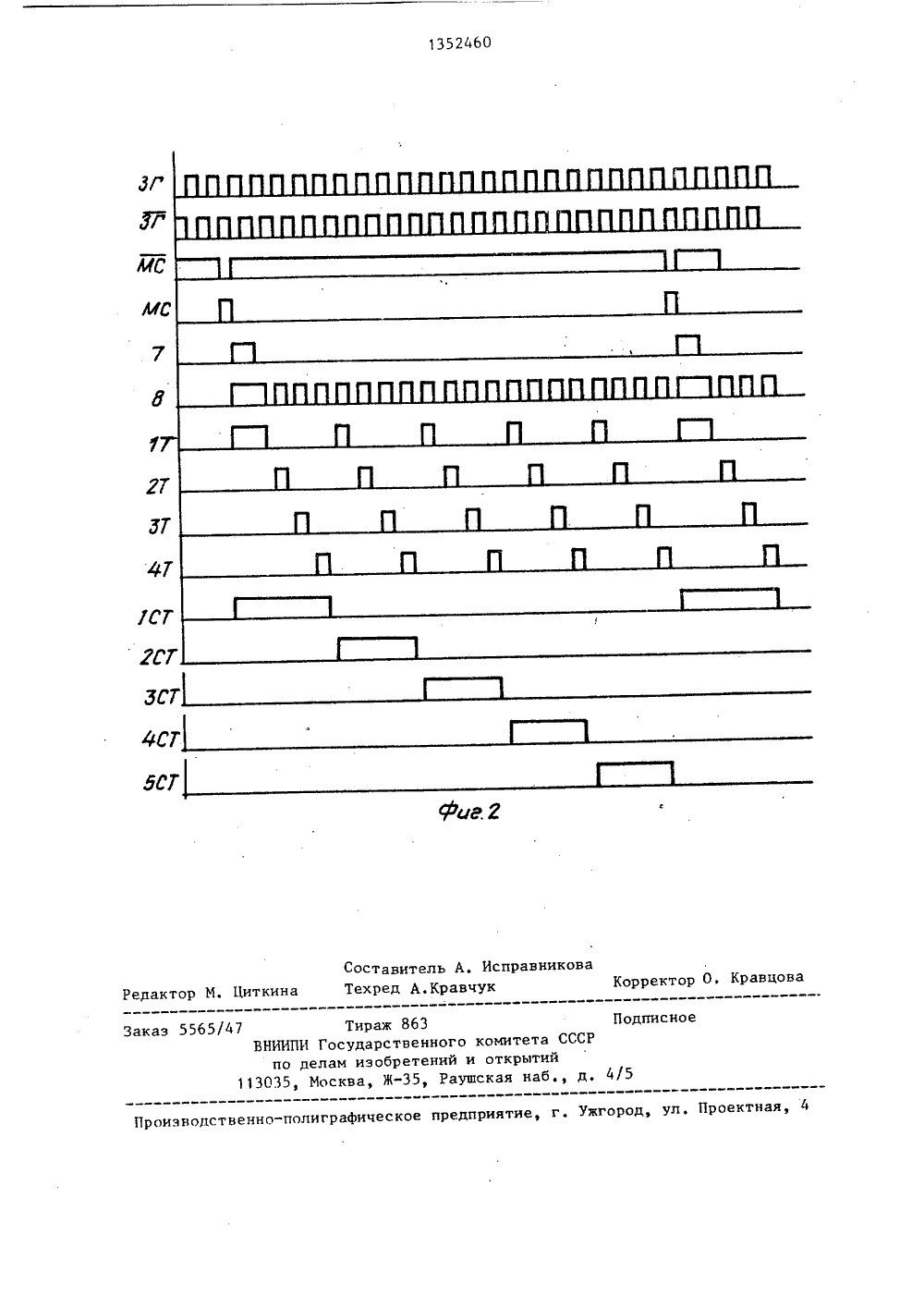

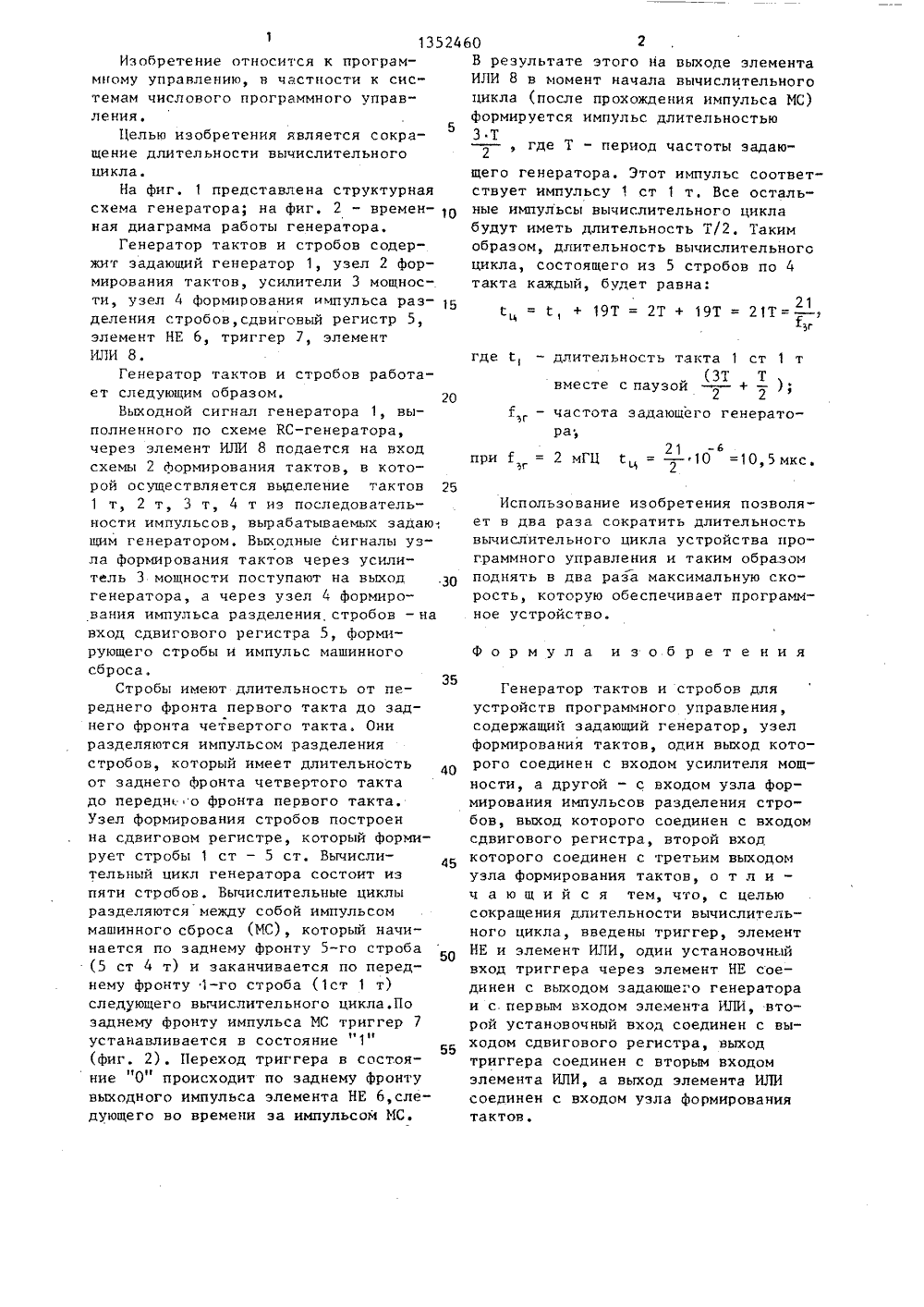

1 13524Изобретение относится к программному управлению, в частности к системам числового программного управления.5Целью изобретения является сокращение длительности вычислительного цикла.На фиг, 1 представлена структурная схема генератора; на фиг, 2 - времен О ная диаграмма работы генератора.Генератор тактов и стробов содержит задающий генератор 1, узел 2 формирования тактов, усилители 3 мощности, узел 4 формирования импульса раз деления стробов,сдвиговый регистр 5, элемент НЕ 6, триггер 7, элемент ИЛИ 8.Генератор тактов и стробов работает следующим образом.20Выходной сигнал генератора 1, выполненного по схеме КС-генератора, через элемент ИЛИ 8 подается на вход схемы 2 Формирования тактов, в которой осуществляется выделение тактов 25 1 т, 2 т, 3 т, 4 т из последовательности импульсов, вырабатываемых задаю; щим генератором, Выходные сигналы узла формирования тактов через усилитель 3 мощности поступают на выход .З 0 генератора, а через узел 4 формирования импульса разделения стробов - на вход сдвигового регистра 5, формирующего стробы и импульс машинного сброса.35Стробы имеют длительность от переднего фронта первого такта до заднего фронта четвертого такта. Они разделяются импульсом разделения стробов, который имеет длительность 40 от заднего фронта четвертого такта до передн о фронта первого такта. Узел формирования стробов построен на сдвиговом регистре, который формирует стробы 1 ст - 5 ст. Вычисли 45 тельный цикл генератора состоит из пяти страбов, Вычислительные циклы разделяются между собой импульсом машинного сброса (МС), который начинается по заднему фронту 5-го строба (5 ст 4 т) и заканчивается по переднему фронту 1-го строба (1 ст 1 т) следующего вычислительного цикла,По заднему фронту импульса МС триггер 7 устанавливается в состояние(фиг. 2), Переход триггера в состояние "0" происходит по заднему фронту выходного импульса элемента НЕ б,следующего во времени эа импульсом МС.(3 Т Твместе с паузой 2 + 2 )у где частота задающего генератора;212 мГЦ й, = - 10 =10, 5 мкс. при Г Использование изобретения позволяет в два раза сократить длительность вычислительного цикла устройства программного управления и таким образом поднять в два раза максимальную скорость, которую обеспечивает программное устройство. формула изобретения Генератор тактов и стробов для устройств программного управления, содержащий задающий генератор, узел формирования тактов, один выход которого соединен с входом усилителя мощности, а другой - с входом узла формирования импульсов разделения стробов, выход которого соединен с входом сдвигового регистра, второй вход которого соединен с третьим выходом узла формирования тактов, о т л и - ч а ю щ и й с я тем, что, с целью сокращения длительности вычислительного цикла, введены триггер, элемент НЕ и элемент ИЛИ, один установочный вход триггера через элемент НЕ соединен с выходом задающего генератора и с. первым входом элемента ИЛИ, второй установочный вход соединен с выходом сдвигового регистра, выход триггера соединен с вторым входом элемента ИЛИ, а выход элемента ИЛИ соединен с входом узла формирования тактов. В результате этого на выходе элемента ИЛИ 8 в момент начала вычислительного цикла (после прохождения импульса МС) формируется импульс длительностью 3 ТГде Т период частоты задаю щего генератора. Этот импульс соответ" ствует импульсу 1 ст 1 т. Все остальные импульсы вычислительного цикла будут иметь длительность Т/2, Таким образом, длительность вычислительного цикла, состоящего из 5 стробов по 4 такта каждый, будет равна:1352460 Составитель А, ИсправниковТехред А.Кравчук Кравцо оррект актор И. Циткина Подписное ираж 863дарственного комитета изобретений и открытий а, Ж, Раушская наб. Заказ 5565/4 НИИПИ Г по де 113035, М
СмотретьЗаявка
4069717, 21.05.1986
ПРЕДПРИЯТИЕ ПЯ Р-6877
КОНОНЫХИН НИКОЛАЙ ПРОКОФЬЕВИЧ, ПЛАТОНОВ АЛЕКСЕЙ ДМИТРИЕВИЧ, ШЕВЛЯКОВ ГРИГОРИЙ ИЛЬИЧ
МПК / Метки
МПК: G05B 19/18
Метки: генератор, программного, стробов, тактов, устройств
Опубликовано: 15.11.1987
Код ссылки
<a href="https://patents.su/3-1352460-generator-taktov-i-strobov-dlya-ustrojjstv-programmnogo-upravleniya.html" target="_blank" rel="follow" title="База патентов СССР">Генератор тактов и стробов для устройств программного управления</a>
