Устройство для преобразования прямого двоичного кода в прямой семисегментный код

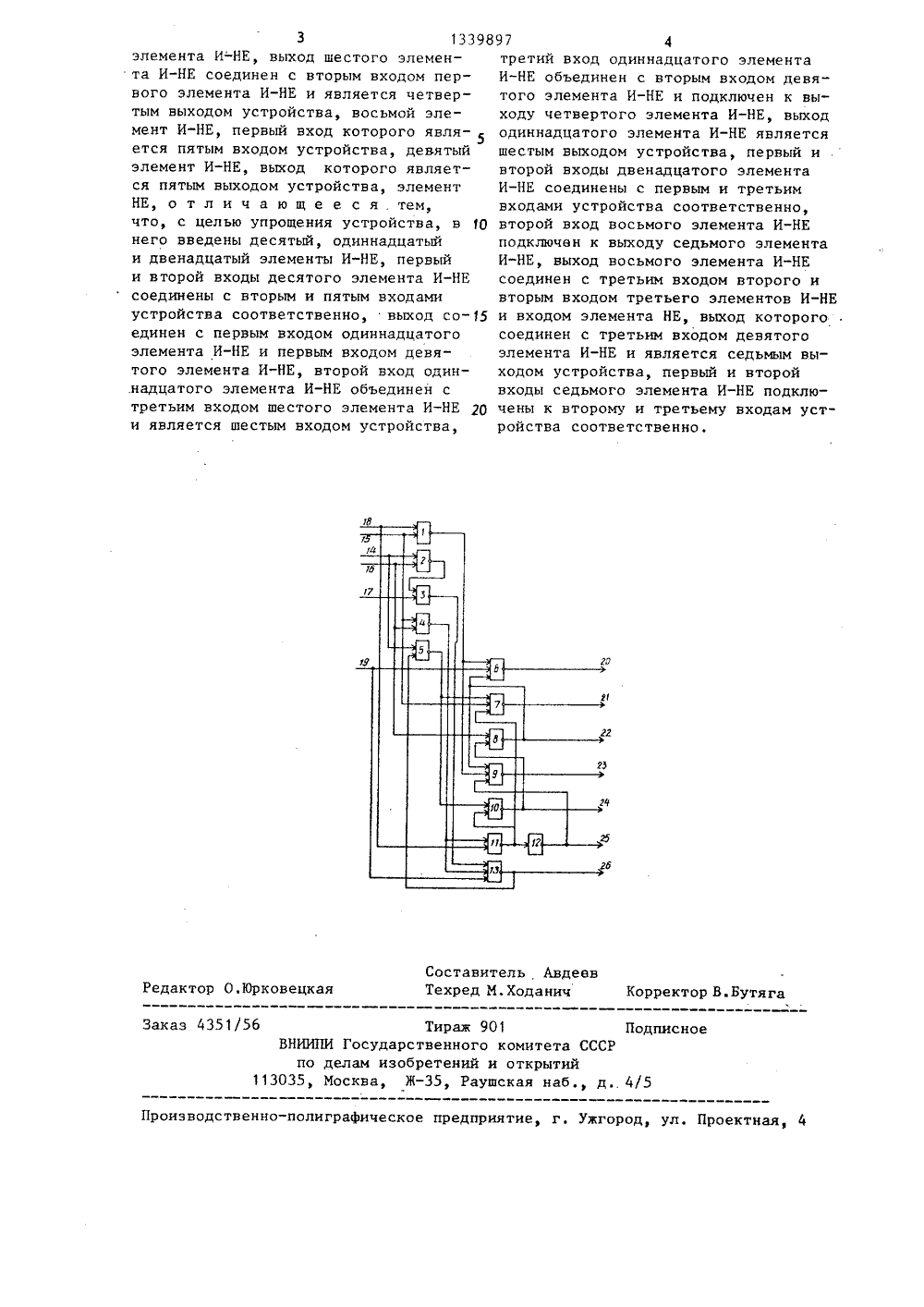

1 Я;. тг А ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Ленинградский электротехнический институт связи им. проф. М.А.Бонч- Бруевича(56) Самойлов Ю. Управление семисегментным индикатором. - Радио, 1980, У 5, с. 29.Бириков С.Устройство формирования цифр. - Радио, 1977, У 5, с. 17. (54) УСТРОЙСТВО ДЛЯ ПРЕОБРАЗОВАНИЯ ДВОИЧНОГО КОДА В ПРЯМОЙ СЕМИСЕГМЕНТНЫЙ КОД(57) Изобретение относится к радиотехнике, в частности к цифровым импульсным устройствам, и может бытьиспользовано для преобразования двоичного кода цифровых устройств в кодцифровых знакоиндикаторовЦель изобретения - упрощение устройства. Устройство по сравнению с известными содержит меньшее количество логическихсхем и может быть реализовано наменьшей площади подложки интегральнойсхемы повышенной интеграции или с помощью меньшего количества корпусовцифровых микросхем. Устройство содержит элементы 2 И-НЕ, ЗИ-НЕ и элементНЕ, 1 ил.9897 2 40 45 50 55 1 133Изобретение относится к радиотехнике, в частности к цифровым импульсным устройствам,Цель изобретения - упрощение устройства.На чертеже представлена структурная схема предлагаемого устройства,Устройство содержит элементы 2 И-НЕ1-5, элементы ЗИ-НЕ 6 и 7, элемент2 И-НЕ 8, элемент ЗИ-НЕ 9, элементы2 И-НЕ 10 и 11, элемент НЕ 12, элементЗИ-НЕ 13, с первого по шестой входы14-19 и с первого по седьмой выходы20-26.Устройство работает следующим образом,Сигнал с пятого входа устройствапоступает на вход элемента 2 И-НЕ 1,где перемножается с сигналом второговхода, получаемый после перемножениясигнал инвертируется и поступает свыхода элемента 2 И-НЕ 1 на вход элемента ЗИ-НЕ 6, который выполняет функцию перемножения этого сигнала ссигналом на шестом входе и сигналомс выхода элемента 2 И-НЕ 8, Затем проинвертированный результирующий сигналпоступает.на первый выход 20. Сигналс первого входа 14 также поступает навход элемента 2 И-НЕ 5, в котором происходит перемножение этого сигнала ссигналом, поступающим с выхода элемента ЗИ-НЕ 13, с последующей его инверсией. С выхода элемента 2 И-НЕ 5сигнал поступает на вход элементаЗИ-НЕ 7, в котором этот сигнал перемножается с сигналом с входа 15 исигналом с выхода элемента 2 И-НЕ 11с последующей инверсией полученногопосле перемножения сигнала. С выходаэлемента ЗИ-НЕ 7 сигнал поступает навторой выход 21. Сигнал с третьеговхода поступает на вход элемента 2 ИНЕ 8, в котором перемножается с сигналом, поступающим с выхода элемента2 И-НЕ 10, и после инверсии поступаетс выхода элемент 2 И-НЕ 8 на вход элемента ЗИ-НЕ 9.и третий выход 22, Вэлементе ЗИ-НЕ 9 сигнал перемножаетсяс сигналами, поступающими с выходаэлемента 2 И-НЕ 1 и с выхода элементаНЕ 12, после инверсии сигнал с выходаэлемента ЗИ-НЕ 9 поступает на четвертый выход 23. Сигнал с входа 15 поступает на вход элемента 2 И-НЕ 4, вкотором он перемножается с сигналомс третьего входа. С выхода элемента2 И-НЕ 4 сигнал поступает на вход эле 10 15 20 25 30 35 мента 2 И-НЕ 11, в котором он перемножается с сигналом с пятого входа 18и инвертируется. С выхода элемента2 И-НЕ 11 сигнал поступает на входэлемента НЕ 12, где инвертируется ипоступает с его выхода на шестой выход 25. Сигнал с выхода элемента 2 ИНЕ 11 поступает также на вход элемента 2 И-НЕ 10, где перемножается с сигналом, поступающим с выхода элемента2 И-НЕ 5, После инверсии сигнал поступает с выхода элемента 2 И-НЕ 10 напятый выход 24. Сигнал с первого входа также поступает на элемент 2 И-НЕ2, где перемножается с сигналом стретьего входа и пссле последующейинверсии поступает с выхода элемента2 И-НЕ 2 на вход элемента 2 И-НЕ 3, гдеперемножается с сигналом с четвертоговхода и инвертируется. После этогоинвертированный сигнал поступает навход элемента ЗИ-НЕ 13, перемножаетсяс сигналами с шестого входа и с сигналами, поступающими с выхода элемента 2 И-НЕ 4. После инверсии произведения сигналов, поступающих на входыэлемента ЗИ-НЕ 13, сигнал с выходапоследнего поступает на выход 26.Предлагаемое устройство по сравнению с известным более простое и реализуется на меньших площадях подложки интегральных БИС или СИС или с по-,мощью меньшего количества корпусовцифровых микросхем,Формула изобретенияУстройство для преобразования двоичного кода в прямой семисегментныйкод, содержащее первый элемент И-НЕ,первый вход которого является первымвходом устройства, выход соединен с объединенными первыми входамивторого и третьего элементов И-НЕ, выход второго элемента И-НЕ является первым выходом устройства а второй вход является вторым входом устройства, выход третьего элемента И-НЕсоединен с первым входом четвертогоэлемента И-НЕ и является вторым выходом устройства, второй вход четвертого элемента И-НЕ является третьимвходом устройства, а выход являетсятретьим выходом устройства, пятыйэлемент И-НЕ, первый вход которогоявляется четвертым входом устройства, а выход соединен с первым входомшестого элемента И-НЕ, второй входкоторого подключен к выходу седьмогоСоставитель АвдеевТехред М.Ходанич Корректор В.Бутя едактор О.Юрковецкая акаэ 4351/ Тираж 901 ВНИИПИ Государственного комитета ССС по делам изобретений и открытий 035, Москва, Ж, Раушская наб., додписное роизводственно-полиграфическое предприятие, гУжгород, ул. Проектная, 4 3 13398 элемента И-НЕ, выход шестого элемента И-НЕ соединен с вторым входом первого элемента И-НЕ и является четвертым выходом устройства, восьмой элемент И-НЕ, первый вход которого явля ется пятым входом устройства, девятый элемент И-НЕ, выход которого является пятым выходом устройства, элемент НЕ, о т л и ч а ю щ е е с я . тем, что, с целью упрощения устройства, в 10 него введены десятый, одиннадцатый и двенадцатый элементы И-НЕ, первый и второй входы десятого элемента И-НЕ соединены с вторым и пятым входами устройства соответственно, выход со единен с первым входом одиннадцатого элемента И-НЕ и первым входом девятого элемента И-НЕ, второй вход один.надцатого элемента И-НЕ объединен с третьим входом шестого элемента И-НЕ 20 и является шестым входом устройства,97 4третий вход одиннадцатого элементаИ-НЕ объединен с вторым входом девятого элемента И-НЕ и подключен к выходу четвертого элемента И-НЕ, выхододиннадцатого элемента И-НЕ являетсяшестым выходом устройства, первый ивторой входы двенадцатого элементаИ-НЕ соединены с первым и третьимвходами устройства соответственно,второй вход восьмого элемента И-НЕподключвн к выходу седьмого элементаИ-НЕ, выход восьмого элемента И-НЕсоединен с третьим входом второго ивторым входом третьего элементов И-НЕи входом элемента НЕ, выход которогосоединен с третьим входом девятогоэлемента И-НЕ и является седьмым выходом устройства, первый и второйвходы седьмого элемента И-НЕ подключены к второму и третьему входам устройства соответственно.
