Способ управления генератором импульсов и устройство для его осуществления

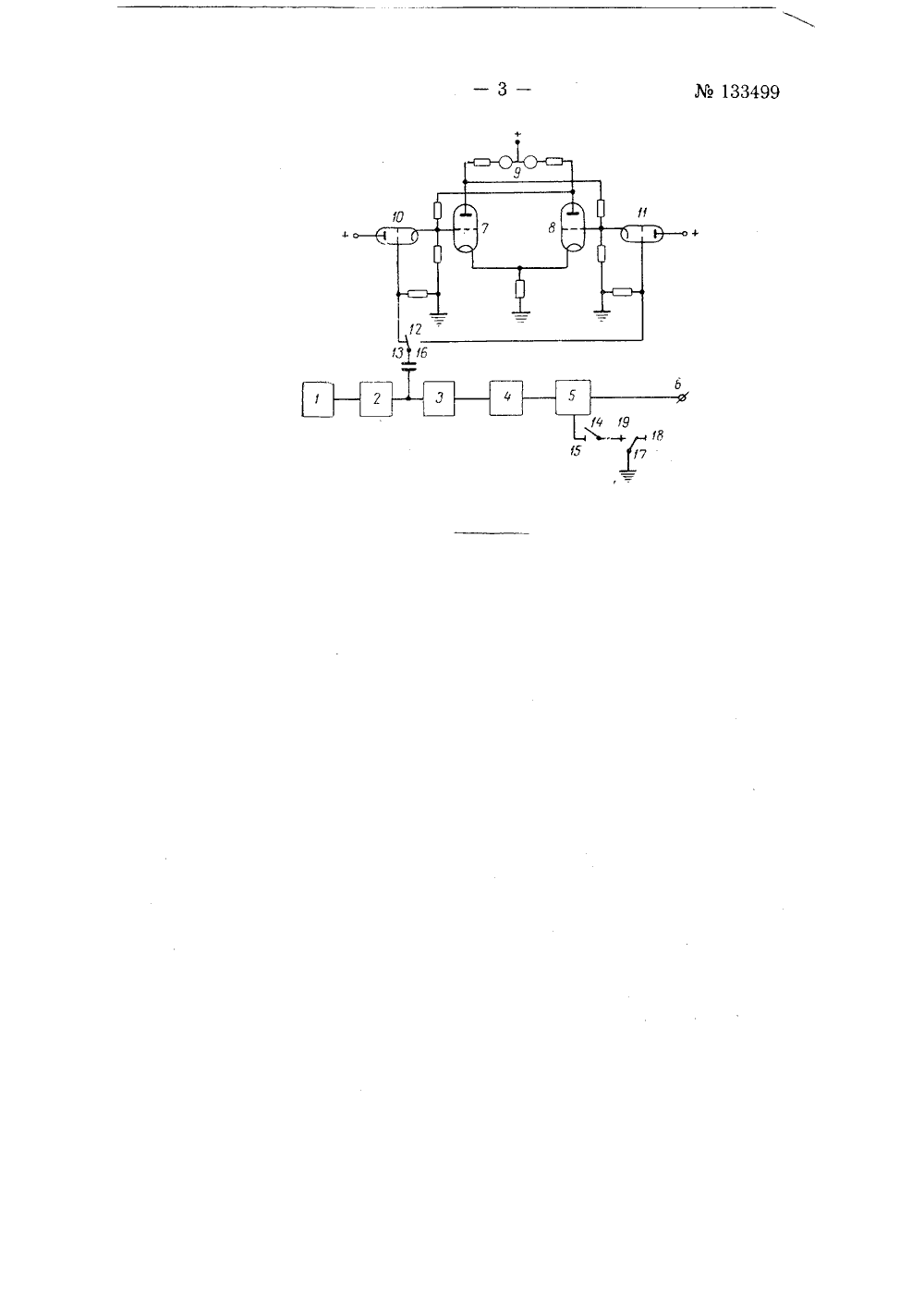

133499 Класс 21 а, 67 о 121 а 4, 8 в,21 а 4, 70 СС.Р БРЕТЕНИ ОПИСАНИЕ К АВТОРСКО ВИДЕТЕЛЬСТВ Подписная группа88 С, И, Грусевич СПОСОБ УПРАВЛЕНИЯ ГЕНЕРАТОРОМ ИМПУЛЬСОВ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ Заявлено 5 апреля 1955 г. за576676/26 в Министерство связи ССС Опубликовано в Бюллетене изобретений22 за 1960 г.Известные генераторы импульсов рассчитаны на выдачу непрерывной последовательности импульсов, Подобные устройства не обеспечивают получения серии импульсов с заданным числом импульсов зсерии, что затрудняет использование таких генераторов в приборахавтоматики и телемеханики,Описываемый способ управления генератором импульсов и устроиство для осуществления этого способа позволяют получать заданноечисло импульсов в серии, При этом продолжительность первого и последнего импульсов в каждой серии равна. Описываемый способ состоитв том, что на спусковую схему, управляющую выходным каскадом генератора рабочих импульсов, подают с помощью коммутирующего ключа те же пусковые импульсы, которые используются и в качестве задаю-.щих импульсов.Устройство для осуществления способа содержит генератор рабочих импульсов, генератор пусковых импульсов и спусковое устроиство.Спусковое устройство имеет на выходе поляризованное реле, котороешунтирует выходной каскад генератора рабочих импульсов в соответствии с управляюгцими сигналами,Принципиальная схема устройства управления генератором импульсов приведена на чертеже,Синусоидальные колебания от генератора 1 через формирующееуср"тройство 2 воздействуют на генератор 3 пилообразного напряжения.ка ом 5.Генератор 3 через ограничитель 4 соединен с выходным каскадомВыходные импульсы снимаются с зажима 6. Выходной каскад 5 можетбыть зашунтирован контактами реле. В этом случае сигналы на зажим б не поступают. Шунтированием выходного каскада управляютдва реле. Одно из них - поляризованное - включено в анодные цепи133499ламп 7 и 8 реостатного триггера. Обмотки поляризованного реле 9 включены по дифференциальной схеме.Триггер управляется по сеточным цепям через катодные повторители, выполненные на лампах 10 и 11 и работающие в режиме ограничения. Начало серии импульсов фиксируется срабатыванием второго управляющего реле (на чертеже не показано) телефонного типа. При срабатывании этого реле размыкаются контакты 12 и 13, 14 и 1 и за 1 Дмыкаются контакты 18 и 16. Поступающие на сетку лампы 11 положительные импульсы с формирующего устройства 2 опрокидывают тр риггер в устойчивое состояние равновесия, при котором якорь поляризованного реле 17 перелетает к контакту 18, На выходном зажиме появляются импульсы. В конце серии отпускает второе реле телефонного типа (на чертеже не показано). Замыкаются контактьТриггер занимает второе устойчивое состояние равновесия, и якорь поляризованного реле 17 перейдет к контакту 19. Выходная ступень 5 шунтируется, Импульсы на зажим б не поступают. При необходимостиажиму б может быть подключен счетчик импульсов, который соединяется с псковым телефонным реле. После отсчета нужного чи ла пульсов в серии счетчик заставляет отпустить пусковое реле, в результате чего шунтируется выход генератора импульсов.Предмет изобретения1, Способ управления генератором импульсов вспомогательнымиимпульсами, блокирующими с помощью спускового устройства и релевыходную ступень генератора рабочих импульсов, о т л и ч а ю ш и й с ятем, что, с целью получения на выходе генератора серий импульсов содинаковой длительностью каждого импульса в серии, на управляющую спусковую схему подают те же пусковые импульсы тока, что и нагенератор рабочих импульсов.2. Устройство для осуществления способа по п. 1, включающее генератор пусковь,п сковых импульсов, управляющую спусковую схему и генерато абочих импульсов, отличающееся тем, что, с целью у рния и автоматизации управления генератором импуль сов на выходе гевхо гене атора рабочихратора пусковых импульсов параллельно вх ду р р рнерат ра симметричнаяимпульсов черрез контакт управляющего ключа включенп, в ееостатно-спусковая лампповая схема с катодными повторителями цяю их сеток ламп и поляризованным реле на выходе, шунпи управляющих сеток лаа абочих имп льсов, в соответтируюшим выходной каскад генератора ра очих импу,ствии с работой управляющего ключа.
