Генератор серии импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 209532
Автор: Давидов
Текст

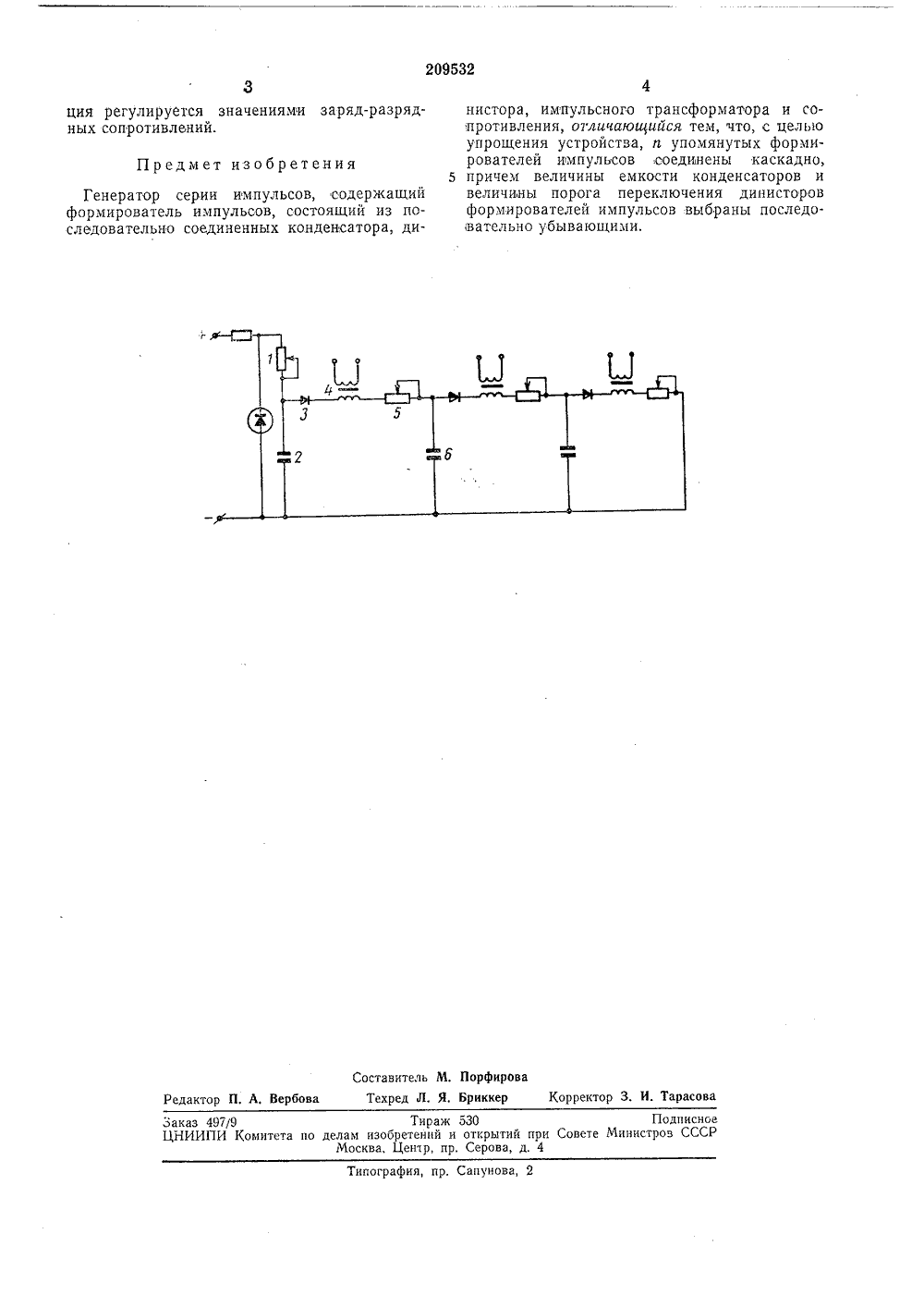

Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено ЗО,Х 11,1966 ( 1122544/26-9)с присоединением заявкиПриоритетОпубликовано 26,1,1968, Бюллетень5Дата опубликования описания 18,111.1968 Кл. 21 а 1, 3602 МПК Н 031 сУДК 621.373.51(088.8) Комитет по делам изобретений и открытий ври Совете Министров СССРАвторизобретения П. Д, Давидов Заявитель Военно-воздушная инженерная академия им, проф. Н, Е, Жуковского ГЕНЕРАТОР СЕРИИ ИМПУЛЬСОВ 1Для управления тиристорными установками, например многофазными преобразователями частоты, применяют пик-ген ераторные устройства, содержащие автогенератор импульсов регулируемой частоты и сложные пересчетные схемы на полупроводниковых триггерах и диодах для перераспределения импульсов автогенератора по каналам управления тиристорами.В,предлагаемом генераторе каскадно включены несколько (ло числу выходных каналов управления) простейших автогенераторов (формирователей импульсов),с разрядом накопительной емкости.Разрядная цепь каждой емкости совмещена с зарядной цепью последующей емкости для формирования требуемого числа взаимно синхронизированных автономных импульсов за один цикл работы.Такая схема генератора исключает необходимость применения сложных пересчетных устройств.Формирователь импульсов содержит накопительную емкость, заряд-разрядное сопротивление, импульсный трансформатор и динистор. Первая накопительная ехгкость присоединена к источнику питания через зарядное сопротивление, величина которого определяет частоту генерации взаимно синхронизированных автономных импульсов. На чертеже, приведена принципиальная схе.ма генератора серии импульсов для трехвыходных каналов управления,Каждый из автогенераторов, например пер 5 вый, включает зарядное сопротивление 1, накопительную емкость 2, зашунтированнуюразрядной цепью, состоящей из последовательно включенных динистора 3, импульсноготрансформатора 4, заряд-разрядного сопро 10 тивления последующего генератора 5 и егонакопительной емкости б, имеющей меньшуювеличину, чем емкость 2,С момента включения схемы накопительнаяемкость 2 заряжается через сопротивление 1.15 По достижении на емкости 2 величины напряжения переключения динистора 3 последнийсрабатывает, обеспечивая формирование импульса на вторичной обмотке трансформатора4 и начало заряда накопительной емкости б20 последующего автогенератора, который поописываемому принципу формирует второйавтономный импульс и т. д.Для последовательной работы каждого изавтогенераторов величины накопительных ем 25 костей и напряжений переключения динисторов выбраны последовательно убывающими.Выбором зарядного сопротивления первогоавтогенератора устанавливается заданная частота генерации импульсов всех выходных ка 30 налов, а требуемая взаимная их синхрониза209532 Предмет изобретения Составитель М. Порфирова Редактор П, А. Вербова Техред Л. Я. Бриккер Корректор 3. И. Тарасовазаказ 497/9 Тираж 530 ПодписноеЦНИИПИ Комитета по делам изобретений н открытий при Совете Министров СССР Москва, Центр, пр, Серова, д. 4 Типография, пр. Сапунова, 2 ция регулируется значениями заряд-разрядных сопротивлений. Генератор серии импульсов, содержащий формирователь импульсов, состоящий из последовательно соединенных конденсатора, динистора, импульсного трансформатора и сопротивления, огличающийся тем, что, с целью упрощения устройства, и упомянутых формирователей импульсов соединены каскадно, 5 причем величины емкости конденсаторов ивеличины порога переключения дини стор о в формирователей импульсов выбраны последовательно убывающими.
СмотретьЗаявка
1122544
Военно воздушна инженерна академи проф Н. Е. Жуковского
П. Д. Давидов
МПК / Метки
Метки: генератор, импульсов, серии
Опубликовано: 01.01.1968
Код ссылки
<a href="https://patents.su/2-209532-generator-serii-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Генератор серии импульсов</a>
Генератор импульсов
Номер патента: 58198
Опубликовано: 01.01.1940
МПК: H03L 3/00
...емкостей (которая, как правило, у нормального импульсного генератора весьма незначительна) соизмерима с паразитной емкостью или даже велика в сравнении с ней,тогда, если генератор поставлен изолированно и одной точке его сообщен потенциал, то весь генератор емкостно заряжается через промежуточные емкости, приобретая также соответствующий потенциал, и вокруг всего генератора возникает электрическое поле, Это электрическое поле можно легко яспользовать для зажигания переключающих разрядников генератора, причем разность потенциалов в этом поле используется для того, чтобы вызвать у переключающих разрядников значительную неоднородность поля, обусловливающую проскакивание искры. При таком расположении элементов генератора можно...
Генератор серий импульсов
Номер патента: 541270
Опубликовано: 30.12.1976
Автор: Паско
МПК: H03K 3/64
Метки: генератор, импульсов, серий
...серий импульсов. в генераторе серий импульсов, задающий генератор импульсов ент ИЛИ, один цз входов котос выходом ждущего мультивцбатор импульсов длительностикоторого подключен ко входу генератор импульсов периода ерцй, выход гецсратора цмпульследования серий подключен ко го мультивцбратора ц гецератодлительности серии, выход элсединен с другим входом элемецод которого подключен ко входу нератора импульсов в серии.541270 Формула изобретения Составитель Ю. Еркин Техред М. Семенов Корректор Е, Хмелева Редактор Н. Коляда Заказ 2892/8 Изд.1904 Тирак 1029 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, )К, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 ИЛИ 2, выход которого...
Генератор случайной последовательности импульсов
Номер патента: 1312717
Опубликовано: 23.05.1987
МПК: H03B 29/00
Метки: генератор, импульсов, последовательности, случайной
...первый 5 и второй 6 и, ы ;к гццых )загну,)ьсцв ( ГТИ) ный; ц цтцрцй )З рверцвцычети кц, цр вы и ,) и цторц й 11 э.)менты "11 Н 1.ц)дцз с,учдйццй ццслдццдтсльццсти , ми .ьцц рдбдт слЕЛук 1 ццм цб 1)дзцм.1 рс лтцм цстч и и кдсигнала иицгц три 1 рд 2 прцизволит 1 формиццц,н гчдйццй последовательности им- .)и цц, ццт и;юцй ца счетный вход ,111)х,1,1 и лдлцд О-вхцл О-триггера 4,. х.1 кцгцрцгц полклкчен первый "П 1;. дкцм сбрдзцм, ца выходе О-триг р; 4 формирует случайная нследовд,цц, цмпхльсцв с чдстотцй следовдцц цмц)ьсцц, залдвдемой первым ГТИ 5. 1 рмцц ц,хцл Б-триггера 4 подключен к црзцм цхцл цгцрцго элемента 2 И - НЕ 1 З,цтцрьн цхц,гь првцгц 9 и второго 1 О э и хн цтцп 211 Н 1. нлключецы к первому 1 Т 11 1, цр нем первый вхцл первого...
Пневматический генератор импульсов
Номер патента: 470665
Опубликовано: 15.05.1975
Авторы: Коцаренко, Кравец, Кравцов, Медведовский
МПК: F15C 3/00
Метки: генератор, импульсов, пневматический
...(пли подпором) так,10 что перекрывает сопло, соединяющее выходреле 1 с атмосферой,Прп подаче даВления питания Ржет на ВхОдгенератора сжатый воздух через нормально открытое сопло реле 1 и дроссель 2 поступает15 в емкость 3, давление в которой повышаетсядо заданного значения верхнего уровня развертываемого сигнала Рву -- Р - Х, при котором повторитель 4, настроенный со сдвигом - Л, сообщает емкость 3 с отрицатель 20 ной камерой 11 реле 1. Положение мембранного блока реле 1 изменяется так, что на егоВыходе, а, следовательно, и В управляющихкамерах 6 и 7 повторителей 4 и 5, давлениеравно нулю. Так как давление в проточных25 камерах 8 и 9 повторителей 45 в моментперекладки мембранного блока реле 1 равноРву, сопло повторителя 5 открывается, и...
Генератор импульсов для электроэрозионных станков
Номер патента: 952495
Опубликовано: 23.08.1982
Автор: Нуждов
МПК: B23P 1/02
Метки: генератор, импульсов, станков, электроэрозионных
...пределах Ц,2-1,Ц с, а примерно2.равные постоянные времени Т и Т35рассчитывают по величине допустимыхпульсаций напряжения на выходе дифференцирующего устройства. Для частот импульсов от Ц,4 до 4 ЦЦ кГц этому условию соответствует интервал постоянных от ц.;Ц 5 до Ц,цЦ 5 с и менее.40 фильтр и дифференцирующее устройство могут быть объединены без изменения результирующей передаточной функ-,ции, если конденсатор 16 переставитьв цепь обратной связи усилителя 17параллельно резистору 2 Ц.Диаграмма (фиг.2) поясняет работугенератора при скачке вероятности пробоя межэлектродного промежутка от нулядо единицы в момент приходавтоРого по счетУ ИмпУльса, Наней показаны напряжения: О - напрямом выходе задающего генератора1 Ц; О - на...
