Сигнализатор льдообразования

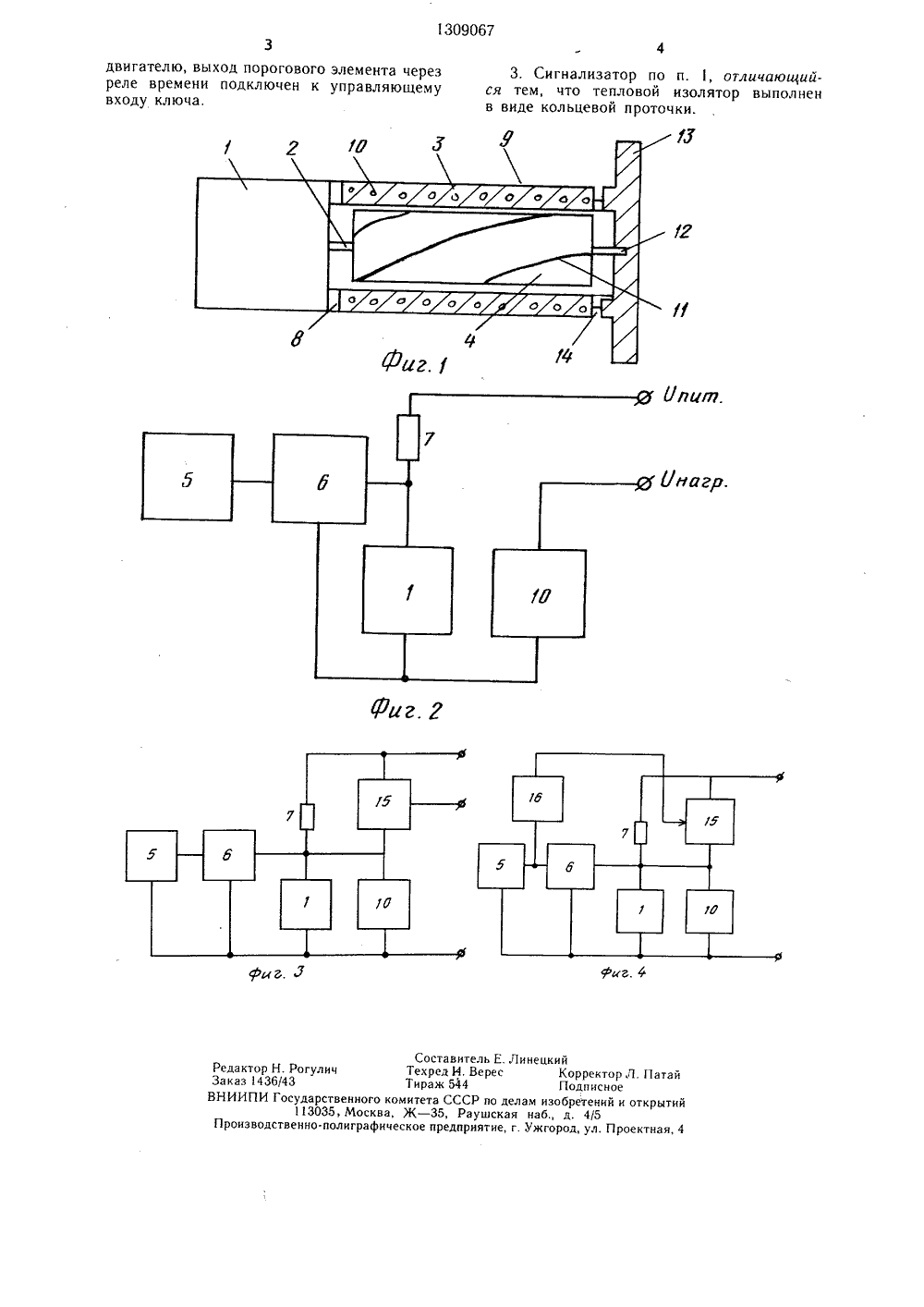

(19) ( 309067 А 08 В 230 ПИСАНИЕ ИЗОБРЕТЕНИЯ ВТОРСКОМУ ЕТЕЛЬСТВУ17 й все холодсухо ты союзный институ ильников, фабри о и водного льд Васютов во ССС 2, 1973. о СССР О, 1972. етельс В 19/О ельств В 23/О ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ(71) Государственньпо проектированиюмороженого, заводови жидкой углекисло(57) Изобретение относится к автоматике и позволяет сигнализировать о наличии слоя льда на поверхности оборудования, преимущественно о предельно допустимом слое льда на поверхности испарителя холодильника. При отсутствии льда (или малом слое) ротор электродвигателя вместе с крыльчаткой свободно вращается, пороговый элемент заперт и лампа сигнального элемента не горит. При достаточно большом слое льда крыльчатка тормозится, электродвигатель останавливается, включается лампа сигнального элемента, Приведение сигнализатора к начальным условиям обеспечивает нагреватель. Крылья крыльчатки, выполненные с наклоном, сдувают капли воды с внутренней поверхности рабочей части корпуса сигнализатора. 2 з.п. ф-лы, 4 ил.15 20 25 30 формула изобретения 35 40 45 50 55 Изобретение относится к автоматике, точнее к сигнализации о наличии слоя льда наповерхности оборудования, и может быть ис.пользовано преимущественно в холодильнойпромышленности для сигнализации о предельно допустимом слое льда на поверхностииспарителя.Цель изобретения - повышение надежности сигнализации с обеспечением возможности определения скорости льдообразования,На фиг. 1 показано конструктивное выполнение элементов сигнализатора; на фиг. 2и 3 - схемы включения устройства; нафиг. 4 - схема включения устройства дляконтроля скорости льдообразования.Сигнализатор содержит электродвигатель1 с валом 2, корпус 3 сигнализатора, крыльчатку 4, сигнальный элемент 5, пороговыйэлемент 6, токоограничивающий резистор 7,корпус 8 электродвигателя 1, рабочую часть9 корпуса 3 сигнализатора, нагреватель 10,крылья 11 крыльчатки 4, ось 12 крыльчатки 4, основание 13 корпуса 3 сигнализатора, тепловой изолятор 14, ключ 15 и реле 16времени,Устройство работает следующим образом,При отсутствии льда (или если слой егоменьше зазора между рабочей частью корпуса 3 и крыльями 11 крыльчатки 4) приналичии напряжения питания, подаваемогона электродвигатель 1, ротор электродвигателя 1 вместе с крыльчаткой 4 свободновращается, напряжение на клеммах электродвигателя запирает пороговый элемент 6 исигнальный элемент 5 выдает сигнал отсутствия льда (например, лампа сигнальногоэлемента 5 не горит). При этом в устройствах (фиг. 3 и 4) ключ 15 разомкнут,часть напряжения питания падает на резисторе 7,При достаточном нарастании слоя льдакрыльчатка 4 затормаживается, электродвигатель 1 останавливается, напряжение наэлектродвигателе падает, срабатывает пороговый элемент 6 и элемент 5 сигнализации выдает сигнал (лампа сигнального элемента 5 загорается).Напряжение питания может включатьсяпериодически с учетом скорости нарастанияльда в контролируемом испарителе, при этомоснование 13 корпуса 3 сигнализатора устанавливают непосредственно на испарителе(не показан).Для приведения сигнализатора к начальным условиям и определения скорости нарастания льда включают нагреватель 10, например, подачей напряжения от отдельногоисточникаПо схеме (фиг. 3) подают разрешающий сигнал на управляющий вход ключа15, при этом на нагреватель 1 О и электродвигатель 1 поступает полное напряжениепитания, лед плавится, ротор электродвигателя 1 и крыльчатка 4 вращаются с максимальной скоростью, пороговый элемент О заперт, крылья 1 крыльчатки 4, выполненные с наклоном относительно плоскости, перпендикулярной оси 12 крыльчатки 4, сдувакт капли воды, образующейся при таянии льда, и внутренняя поверхность рабочей части 13 корпуса 3 оказывается сухой и чистой. Это обеспечивает постоянство начальных условий контроля и проверку сигнализатора. Величина сопротивления токоограничивактщего резистора 7 выбирается много большей величины сопротивления нагревателя 10, так что при включенном состоянии ключа 16 напряжение на нагревателе 10 и двигателе 1 недостаточно для выделения заметного количества тепла, однако, обеспечивает вращение электродвигателя 1. Возможно также включение последовательно с нагревателем 10 стабилитрона (не показан), что обеспечивает полное отключение нагревателя 10 при выключении ключа 15.Устройство (фиг. 4) дополнительно к описанному сигналом с выхода порогового элемента 6 обеспечивает запуск реле 16 времени, которое включает ключ 15 на время, достаточное для оттаивания и осушения рабочей части 13 корпуса 3 сигнализатора. Так как частота срабатывания порогового элемента 6 в устройстве (фиг. 4) зависит от скорости нарастания льда, по числу импульсов, поступающих на элемент 5 сигнализации за заданное время, можно определить скорость обледенения. 1. Сигнализатор льдообразования, содержащий электродвигатель, на валу которого закреплена крыльчатка., корпус электродвигателя закреплен на корпусе сигнализатора, и сигнальный элемент, отличающийся тем что, с целью повышения надежности сигнализации, в него введены пороговый элемент, токоограничивающий резистор, тепловой изолятор и нагреватель, корпус сигнализатора содержит цилиндрическую рабочую часть и основание, соединенные через тепловой изолятор, в корпусе сигнализатора размещен нагреватель, электродвигатель выполнен постоянного тока, крылья крыльчатки выполнены с наклоном относительно плоскости, перпендикулярной оси крыльчатки, электродвигатель подключен к источнику питания через токоограничивающий резистор, вход порогового элемента подключен параллельно электродвигателю, а выход соединен с сигнальным элементом.2, Сигнализатор по и. 1, отличающийся тем, что, с целью контроля скорости льдообразования, в него введен ключ и реле времени, силовая цепь ключа подключена параллельно токоограничивающему резистору, нагреватель подключен параллельно электро1309067 ф ль Е. Лиерес атаи Р по дела ушская итие, г. У двигателю, выход порогового элемента черезреле времени подключен к управляющемувходу ключа. Составит ич Техред И. Тираж 544 твенного комитета ССС 5, Москва, Ж - 35, Ра олиграфическое предпрРедактор Н. РогуЗаказ 436/43ВНИИПИ Государ30Производственно 3. Сигнализатор по п. 1, отличающийся тем, что тепловой изолятор выполнен в виде кольцевой проточки. цкий Корректор Л. П Подписное изобретений и отк б., д. 4/5жгород, ул. Проект
