Устройство для контроля проб воздуха на содержание микрочастиц
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

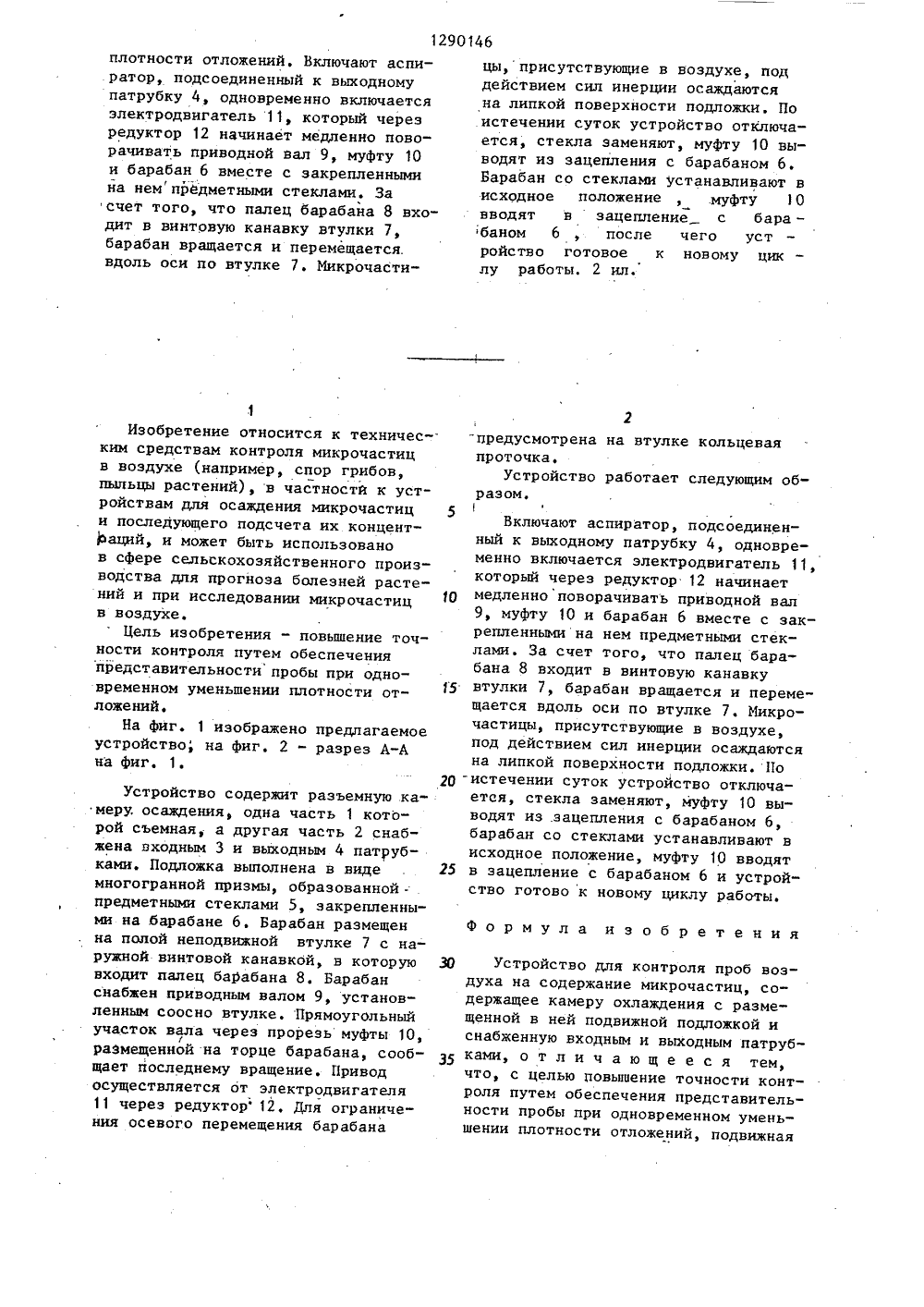

СОЮЗ СОВЕТСКИХ ОЦИАЛИСТИЧЕСНИ 9014 СПУБЛИН 4 С 01 М 15/02 ИСАНИЕ ИЗОБРЕТЕНИЯ ТЕЛЬСТВ К АВТОРСКОМУ С ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(56) Авторское свидетельство СССРУ 857791, кл. С 01 И 15/02, 1981.Авторское свидетельство СССРН 1 595658, кл. С 01 И 15/00, 1978.(54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПРОБВОЗДУХА НА СОДЕРЖАНИЕ МИКРОЧАСТИЦ(57) Изобретение относится к техническим средствам контроля микрочастиц в воздухе, в частности к устройствам для осаждения микрочастиц ипоследующего подсчета их концентраций. Целью изобретения является повышение точности контроля путемобеспечения представительности пробы при одновременном уменьшении1290146 плотности отложений. Включают аспиратор, подсоединенный к выходномупатрубку 4, одновременно включаетсяэлектродвигатель 11, который черезредуктор 12 начинает медленно поворачивать приводной вал 9, муфту 10и барабан 6 вместе с закрепленнымина немпредметными стеклами. Засчет того, что палец барабана 8 входит в винтовую канавку втулки 7,барабан вращается и перемещается.вдоль оси по втулке 7. МикрочастиИзобретение относится к техническим средствам контроля микрочастиц в воздухе (например, спор грибов, пыльцы растений), в частностй к устройствам для осаждения микрочастиц и последующего подсчета их концентраций, и может быть использовано в сфере сельскохозяйственного производства для прогноза болезней растений и при исследовании микрочастиц в воздухе.Цель изобретения - повышение точности контроля путем обеспечения представительности пробы при одновременном уменьшении плотности отложений.На фиг. 1 изображено предлагаемое устройство, на Фиг. 2 - разрез А-А на фиг. 1. Устройство содержит разъемную камеру, осаждения, одна часть 1 которой съемная, а другая часть 2 снабжена входным 3 и выходным 4 патрубками. Подложка выполнена в виде многогранной призмы, образованной- предметными стеклами 5, закрепленными на барабане 6. Барабан размещен на полой неподвижной втулке 7 с наружной винтовой канавкой, в которую входит палец барабана 8. Барабан снабжен приводным валом 9, установленным соосно втулке, Прямоугольный участок вала через прорезь муфты 10,/размещенной на торце барабана, сообщает последнему вращение. Привод осуществляется от электродвигателя 11 через редуктор 12, Для ограничения осевого перемещения барабана цы,присутствующие в воздухе, поддействием сил инерции осаждаютсяна липкой поверхности подложки. По.истечении суток устройство отключается, стекла заменяют, муфту 10 выводят из зацепления с барабаном 6.Барабан со стеклами устанавливают висходное положение , .муфту 10вводят в зацепление с бара -жбаном 6 , после чего устройство готовое к новому циклу работы. 2 ил.-предусмотрена на втулке кольцеваяпроточка.Устройство работает следующим образом,5 Включают аспиратор, подсоединенный к выходному патрубку 4, одновременно включается электродвигатель 11,который через редуктор 12 начинаетмедленно поворачивать приводной вал9, муфту 10 и барабан 6 вместе с закрепленными на нем предметными стеклами. За счет того, что палец барабана 8 входит в винтовую канавку 15 втулки 7, барабан вращается и переме"щается вдоль оси по втулке 7. Микрочастицы, присутствующие в воздухе,под действием сил инерции осаждаютсяна липкой поверхности подложки. По 20 -истечении суток устройство отключается, стекла заменяют, муфту 10 выводят из .зацепления с барабаном 6,барабан со стеклами устанавливают висходное положение, муфту 10 вводят 25 в зацепление с барабаном 6 и устройство готово к новому циклу работы,Формула изобретения 30 Устройство для контроля проб воздуха на содержание микрочастиц, содержащее камеру охлаждения с размещенной в ней подвижной подложкой и снабженную входным и выходным патрубЗ 5 ками, о т л и ч а ю щ е е с я тем,что, с целью повышение точности контроля путем обеспечения представительности пробы при одновременном уменьшении плотности отложений, подвижная1290146 оставитель Е.Кармановаехред И.Попович Корректор И.Мус Редактор А.Ренин аказ 7892 3 9д, 4 оизводственно-полиграфическое предприятие, г. Ужгород, ул. Проек подложка выполнена в виде многогранной призмы, образованной предметными стеклами, закрепленными на периферии барабана, снабженного приводным валом, соосно которому установлена неТираж ВНИИПИ Государ по делам изо 035, Москва, Ж подвижная полая втулка, несущая барабан , с наружной винтовойканавкой , в которой размещен палец , закрепленный набарабане. Подписноекомитета СССРоткрытийая наб, /5 твенногоретений5, Раушс
СмотретьЗаявка
3980787, 03.10.1985
СЕВЕРО-КАВКАЗСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ФИТОПАТОЛОГИИ
ДАНИЛОВА ЛЮБОВЬ ВАСИЛЬЕВНА, ЕВСЮКОВ НИКОЛАЙ АКИМОВИЧ
МПК / Метки
МПК: G01N 15/02
Метки: воздуха, микрочастиц, проб, содержание
Опубликовано: 15.02.1987
