Генератор прямоугольных импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1285566
Автор: Хандогин
Текст

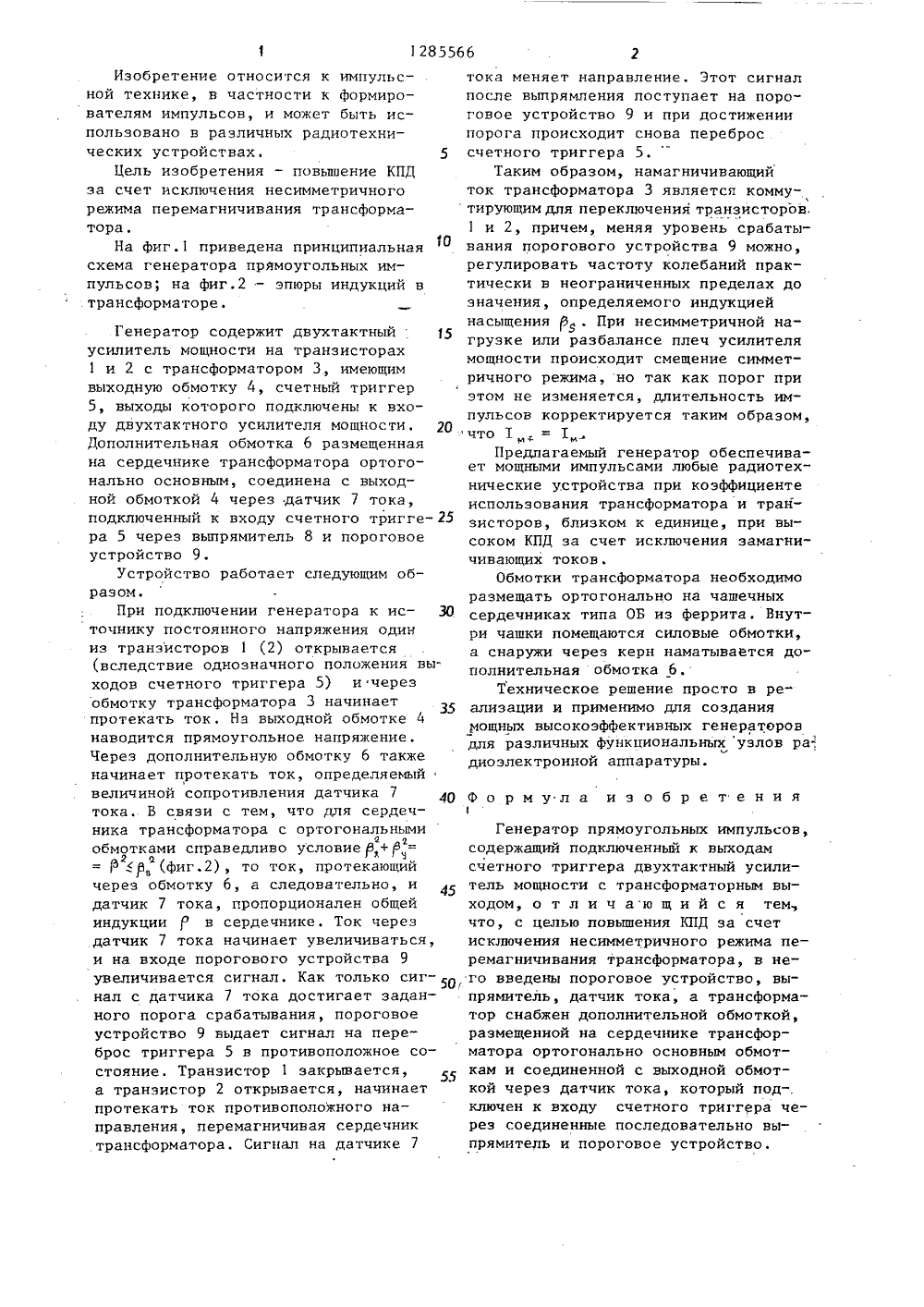

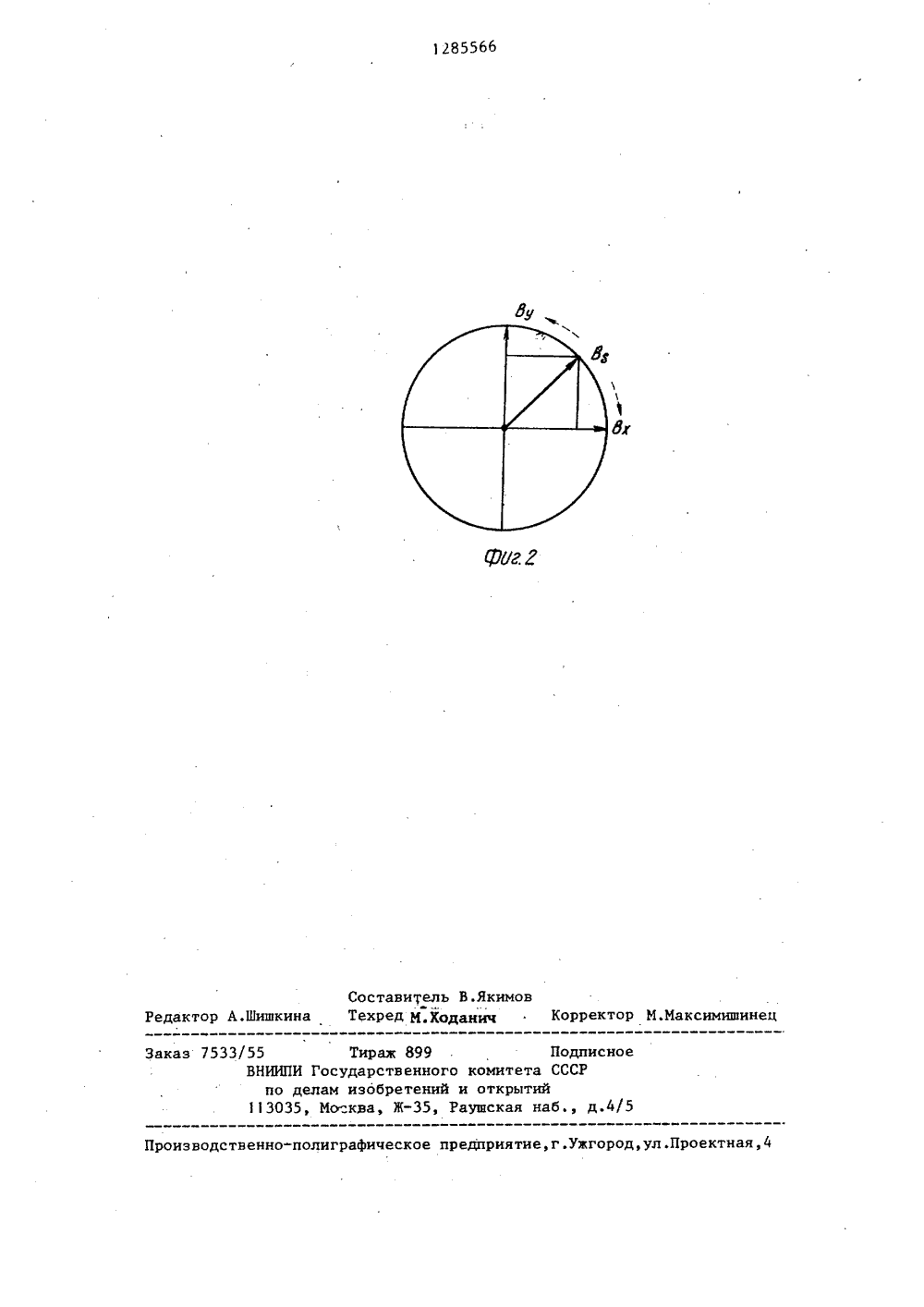

Изобретение относится к импульсной технике, в частности к формирователям импульсов, и может быть использовано в различных радиотехнических устройствах. 5Цель изобретения - повышение КПД за счет исключения несимметричного режима перемагничивания трансформатора.На фиг.1 приведена принципиальная схема генератора прямоугольных импульсов; на фиг.2 - эпюры индукций в трансформаторе,Генератор содержит двухтактный 15 усилитель мощности на транзисторах 1 и 2 с трансформатором 3, имеющим выходную обмотку 4, счетный триггер 5, выходы которого подключены к входу двухтактного усилителя мощности. 20 Дополнительная обмотка 6 размещенная на сердечнике трансформатора ортогонально основным, соединена с выходной обмоткой 4 через датчик 7 тока, подключенный к входу счетного тригге ра 5 через выпрямитель 8 и пороговое устройство 9.Устройство работает следующим образом.При подключении генератора к ис точнику постоянного напряжения один из транзисторов 1 (2) открывается (вследствие однозначного положения вы. ходов счетного триггера 5) и через обмотку трансформатора 3 начинает протекать ток. На выходной обмотке 4 наводится прямоугольное напряжение. Через дополнительную обмотку 6 также начинает протекать ток, определяемьй величиной сопротивления датчика 7 тока. В связи с тем, что для сердечника трансформатора с ортогональнымиЯ обмотками справедливо условие,+з=2= Р , (фиг.2), то ток, протекающйй через обмотку 6, а следовательно, и датчик 7 тока, пропорционален общей индукции 1 в сердечнике. Ток через датчик 7 тока начинает увеличиваться, и на входе порогового устройства 9 увеличивается сигнал, Как только сиг 5 у( нал с датчика 7 тока достигает заданного порога срабатывания, пороговое устройство 9 выдает сигнал на переброс триггера 5 в противоположное состояние. Транзистор 1 закрывается, а транзистор 2 открывается, начинает протекать ток противоположного направления, перемагничивая сердечник ,трансформатора. Сигнал на датчике 7изобретения Генератор прямоугольных импульсов, содержащий подключенный к выходам счетного триггера двухтактный усилитель мощности с трансформаторным выходом, о т л и ч аю щ и й с я тем, что, с целью повышения КПД за счет исключения несимметричного режима перемагничивания трансформатора, в него введены пороговое устройство, выпрямитель, датчик тока, а трансформатор снабжен дополнительной обмоткой, размещенной на сердечнике трансформатора ортогонально основным обмоткам и соединенной с выходной обмоткой через датчик тока, который под-. ключен к входу счетного триггера через соединенные последовательно выпрямитель и пороговое устройство. тока меняет направление, Этот сигнал после выпрямления поступает на пороговое устройство 9 и при достижении порога происходит снова переброс счетного триггера 5.Таким образом, намагничиваюший ток трансформатора 3 является коммутирующим для переключения транзисторов, 1 и 2, причем, меняя уровень срабатывания порогового устройства 9 можно, регулировать частоту колебаний практически в неограниченных пределах до значения, определяемого индукцией насыщения. При несимметричной нагрузке или разбалансе плеч усилителя мощности происходит смещение симметричного режима, но так как порог при этом не изменяется, длительность импульсов корректируется таким образом, что 1 , = 1Предлагаемый генератор обеспечивает мощными импульсами любые радиотехнические устройства при коэффициенте использования трансформатора и транзисторов, близком к единице, при высоком КПД за счет исключения замагничивающих токов.Обмотки трансформатора необходимо размещать ортогонально на чашечных сердечниках типа ОБ из феррита. Внутри чашки помещаются силовые обмотки, а снаружи через керн наматывается дополнительная обмотка 6.Техническое решение просто в ре" ализации и применимо для создания мощных высокоэффективных генераторов для различных функциональных узлОв ра-, диоэлектронной аппаратуры.1285566 3/55 Тираж 899, Подпи ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Мо"ква, Ж, Раущская наб., д
