Ждущий мультивибратор

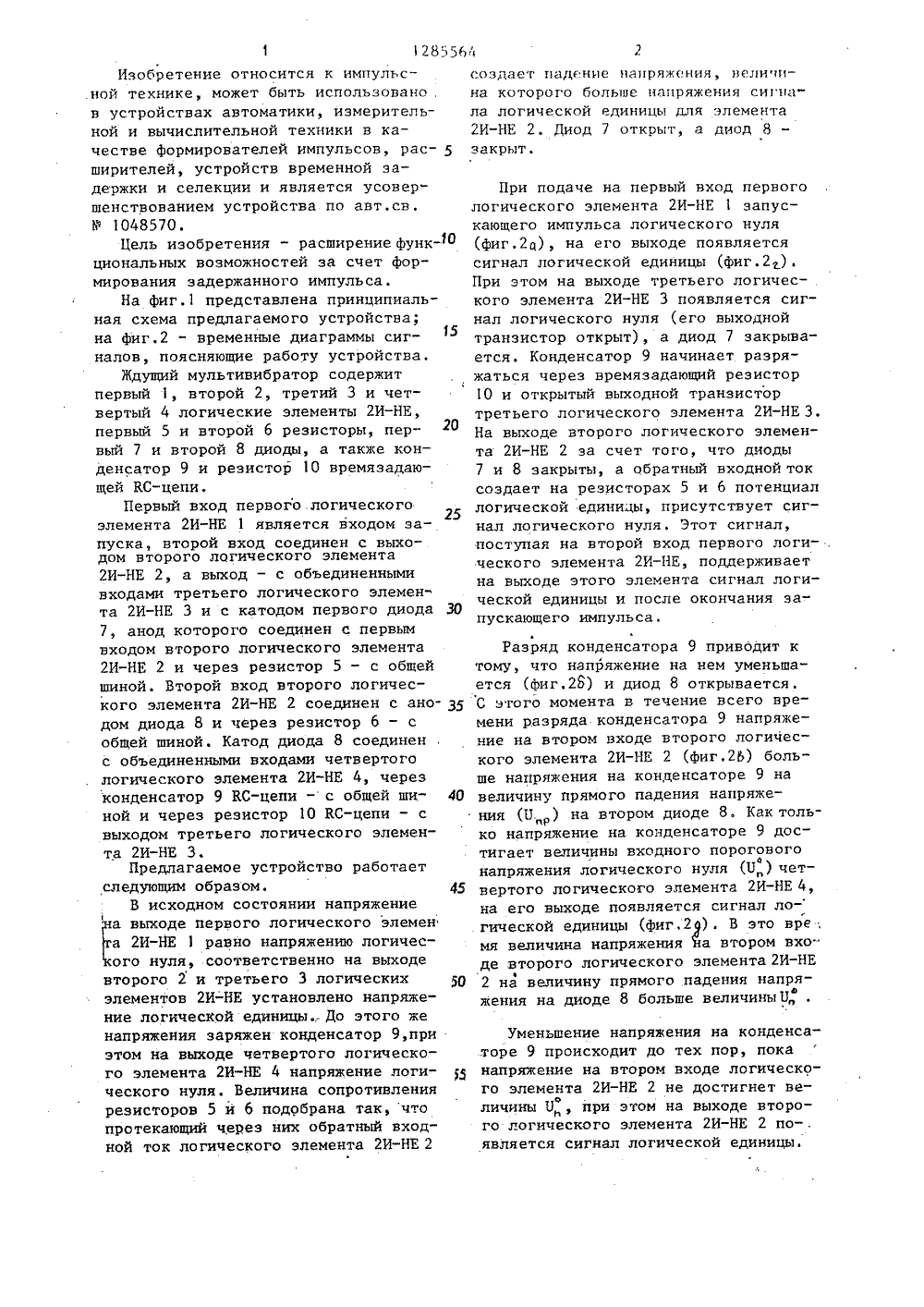

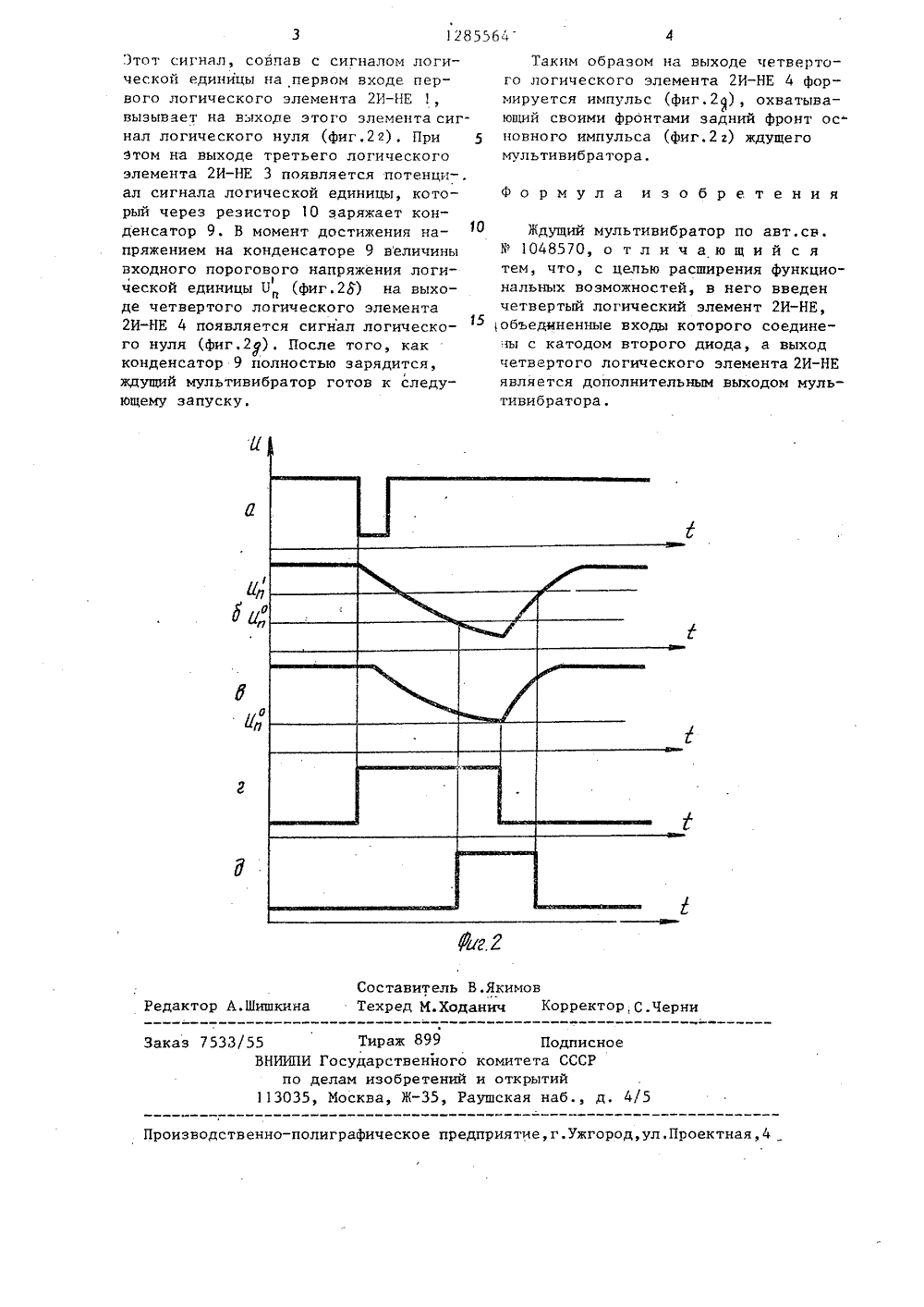

128556Изобретение относится к импульс.ной технике, может быть использованов устройствах автоматики, измерительной и вычислительной техники в качестве формирователей импульсов, рас 2создает падение напряжения, величина которого больше напряжения сиги- ла логической единицы для элемента 2 И-НЕ 2. Диодоткрыт, а диод 8 закрыт.ширителей, устройств временной задержки и селекции и является усовершенствованием устройства по авт,св. У 1048570.Цель изобретения - расширение функ циональных возможностей за счет формирования задержанного импульса.На фиг.1 представлена принципиальная схема предлагаемого устройства; на фиг.2 - временные диаграммы сигналов, поясняющие работу устройства.Ждущий мультивибратор содержит первый 1, второй 2, третий 3 и четвертый 4 логические элементы 2 И-НЕ, первый 5 и второй 6 резисторы, первый 7 и второй 8 диоды, а также конденсатор 9 и резистор 10 времязадающей КС-цепи.Первый вход первого логического элемента 2 И-НЕ 1 является входом запуска, второй вход соединен с выходом второго логического элемента 2 И-НЕ 2, а выход - с объединенными входами третьего логического элемента 2 И-НЕ 3 и с катодом первого диода 30 7, анод которого соединен с первым входом второго логического элемента 2 И-НЕ 2 и через резистор 5 - с общей шиной. Второй вход второго логического элемента 2 И-НЕ 2 соединен с ано дом диода 8 и через резистор 6 - с общей шиной. Катод диода 8 соединен с объединенными входами четвертого логического элемента 2 И-НЕ 4, через конденсатор 9 КС-цепи - с общей ши ной и через резистор 10 КС-цепи - с выходом третьего логического элемента 2 И-НЕ 3.Предлагаемое устройство работает следующим образом, 45В исходном состоянии напряжениеа выходе первого логического элемена 2 И-НЕ 1 равно напряжению логичесого нуля, соответственно на выходе второго 2 и третьего 3 логических р элементов 2 И-НЕ установлено напряжение логической единицы. До этого же напряжения заряжен конденсатор 9,при этом на выходе четвертого логического элемента 2 И-НЕ 4 напряжение логи ческого нуля, Величина сопротивления резисторов 5 й 6 подобрана так, что протекающий через них обратный входной ток логического элемента 2 И-НЕ 2 При подаче на первый вход первого логического элемента 2 И-НЕ 1 запускающего импульса логического нуля (фиг.2 а), на его выходе появляется сигнал логической единицы (фиг.2). При этом на выходе третьего логического элемента 2 И-НЕ 3 появляется сигнал логического нуля (его выходной транзистор открыт), а диод 7 закрывается. Конденсатор 9 начинает разряжаться через времязадающий резистор 10 и открытый выходной транзистор третьего логического элемента 2 И-НЕ 3, На выходе второго логического элемента 2 И-НЕ 2 за счет того, что диоды 7 и 8 закрыты, а обратный входной ток создает на резисторах 5 и б потенциал логической единицы, присутствует сигнал логического нуля. Этот сигнал, поступая на второй вход первого логи- . ческого элемента 2 И-НЕ, поддерживает на выходе этого элемента сигнал логической единицы и после окончания за" пускающего импульса.Разряд конденсатора 9 приводит к тому, что напряжение на нем уменьшается (фиг.2 о) и диод 8 открываетсяС этого момента в течение всего времени разряда конденсатора 9 напряжение на втором входе второго логического элемента 2 И-НЕ 2 (фиг.26) больше напряжения на конценсаторе 9 на величину прямого падения напряжения (Бр) на втором диоде 8. Как только напряжение на конденсаторе 9 достигает величины входного пороговогоанапряжения логического нуля Я) четвертого логического элемента 2 И-НЕ 4, на его выходе появляется сигнал ло- гической единицы (фиг,2 у). В это вре; мя величина напряжения йа втором входе .второго логического элемента 2 И-НЕЭ2 на величину прямого падения напряжения на диоде 8 больше величины Б .Уменьшение напряжения на конденсаторе 9 происходит до тех пор, пока напряжение на втором входе логического элемента 2 И-НЕ 2 не достигнет веОличины Ц, при этом на выходе второго логического элемента 2 И-НЕ 2 по-. является сигнал логической единицы.2855 бч Составитель В.ЯкимовТехред М.Ходанич Кор Редактор А.Шишки С.Черни ж 899твеннобретенЖ,Заказ 7533/5 Подписно о комитета СССР ий и открытий Раушская наб., д.ВНИИПИ Государс по делам изо 113035, Москва,роизводственно-полиграфическое предприятие,г.ужгород,ул.Проектна ЭтОт сиГнал, совпав с сиГналом лОГической единицы на первом входе первого логического элемента 2 И-НЕвызывает на выхоре этого элемента сигнал логического нуля (фиг.22). При 5этом на выходе третьего логическогоэлемента 2 И-НЕ 3 появляется потенци-.ал сигнала логической единицы, который через резистор 10 заряжает конденсатор 9. В момент достижения напряжением на конденсаторе 9 величинывходного порогового напряжения логической единицы Б (фиг.28) на выходе четвертого логического элемента2 И-НЕ 4 появляется сигнал логического нуля (фиг.2 у). После того, какконденсатор 9 полностью зарядится,ждущий мультивибратор готов к следующему запуску. Таким образом на выходе четвертого логического элемента 2 И-НЕ 4 формируется импульс (фиг.2), охватывающий своими фронтами задний фронт основного импульса (фиг.2 ) ждущего мультивибратора. Формула и з о б р е т е н и я Ждущий мультивибратор по авт.св. У 1048570, о т л и ч а ю щ и й с я тем, что, с целью расширения функциональных возможностей, в него введен четвертый логический элемент 2 И-НЕ, ;объединенные входы которого соедине:н с катодом второго диода, а выход четвертого логического элемента 2 И-НЕ является дополнительным выходом мультивибратора.
