Формирователь импульсов

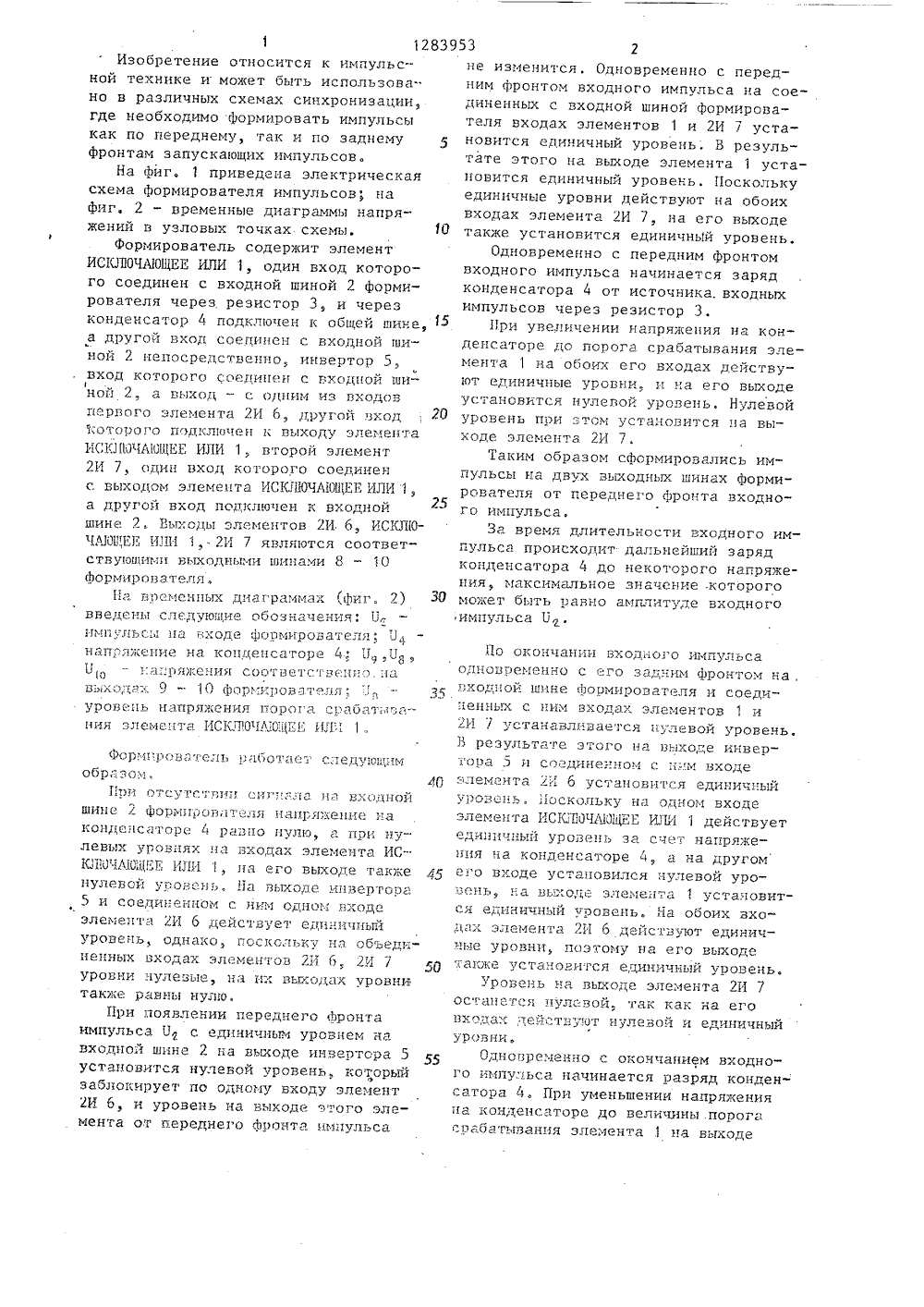

(51) 4 Н 03 К 5/01 ОПИСАНИЕ ИЗОБРЕТЕНИЯН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(56) Справочник по интегральным микросхемам. Под ред. Б,ВТарабрина.М.; Энергия, 1980, с. 667, рис. 5140; с. 668 рис. 5-141; с. 669,рис. 5-142,Ланцов А,П., Зворыкин Л.Н.и Осипов И.Ф. Цифровые устройствана комплементарных МДП интегральныхмикросхемах. М.: Радио и связь,1983, с. 248, рис, 9.3.(57) Изобретение относится к импульсйой технике и может быть использованов различных схемах синхронизации,где необходимо формировать импульсы как по переднему, так и по заднему фронтам запускающих импульсовЦелью изобретения является упрощение формирователя, что достигается тем, что объединенные входы логических элементов 2 И 6 и 7 подключены к выходу элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 1, входы которого соединены: один - с входом логического элемента 2 И 7, а другой - с входом 2 формирователя через реэистор 3. Формирователь также содержит конденсатор 4, инвертор 5, выходные шины 8, 9 и 10. Предложенное соединение схемных элементов пбзволило исключить имевшийся в прототипе триггер Шмитта, увеличить сопротивление резистора 3 и исключить согласующий усилитель. 2 ил. С:Изобретение относится к импульсной технике иможет быть использовано в различных схемах синхронизации,где необходимо формировать импульсыкак по переднему, так и по заднемуфронтам запускающих импульсов.На фиг, 1 приведена электрическаясхема формирователя импульсов; нафиг. 2 - временные диаграммы напряжений в узловых точках схемы.Формирователь содержит элементИСКЛ 10 ЧЖОЩЕЕ ИЛИ 1, один вход которого соединен с входной шиной 2 формирователя через резистор 3, и черезконденсатор 4 подключен к общей шине,а другой Вход соеИпен с вхсдыогл шиной 2 непосредственно, инвертор 5,вход которого соединен с Входной шитной 2, .а 11 ыхсд - с. Одним из Входовпервого элемента 2 И б, другой вход1;Ототого п тдклВчен 1; выходу элемента11 СЮПОЧА 10 ц 11 ЕЕ ИЛИ 1, второй элемент2 И 7, один вход которого соединенс выходом элемента ИСКЛ 1 ОЧйОЦЕЕ ИЛИ 1,а другой вход подключен к входнойшине , Вьходы элементов 2 И 6, ИСКЛ 10 ЧЛ 111 ЕГ ИЛИ 1,-2 И 7 являются соответствуютттп выходтдтми шинами 8 - 10формирователя.,11 а Временных диаграммах т,ттигд 2)введень следующие Обозначения; П.,1 м 1,.1 ьс 1 па входе формирователя;, ,цап,яжт"ние на конденсаторе 4, 11 дттП,.д;.11 жед 1 я ссотттдтстве.дпо .аОВЬХ,.дтт:, 9 - 10 фсрми;ОВа ГЕя;уровень напряжения псрса срабатьтз -ния элемента ИСКЛ 101 ИО:ЦЕЕ 1 г 1 тд 1Фсрь;ттрсва гель э-;бстет следощм образом,Пи и О т тс у т с А 1111 г и ти а л а п а в х сп н О 11 ШИПЕ 2 фсРМРОВтЕР 1 Я Ца 1 РЯШЕПИЕ д 11 конде:сатсре 4 равно ;лю, а понулевых уров ях на Входах элемента ИС-. КЛ 10 Рт 1 йЦ 1 Е ИЛИ 1, ца его выходе также нулевой урсвепт,. На выхоре иивертсра 5 и соединенном с цим одном Входе элемьпт:1 2 И 6 действует едцничцьп уровень, Однако, посксльку на Объед 1- цепных входах элементов И б, 2 И 7 УРОВни 1 Удевыена их ВыхОДах УРОВнБ также равны нулю.При появлении переднего фронта импульса Б, с единичным уровнем ца входной шине 2 ца выходе инвертора 5 установится нулевой уровень, который заблокирует по одному входу элемент 2 И б, и уровень на выходе этого элемента от г.:ереднего фронта иьтцульса не изменится. Одновременно с передним Фронтом входного импульса на соединенных с входной шиной формирователя входах элементов 1 и 2 И 7 установится единичный уровень, Б результате этого на выходе элемента 1 установится единичный уровень. Посколькуединичные уровни действуют на обоихвходах элемента 2 И 7, на его выходе Ю также установится единичньй уровень.Одновременно с передним фронтомвходного импульса начинается зарядконденсатора 4 от источника. входныхимпульсов через резистор 3.1 ри увеличении напряжения на конденсаторе дс порога срабатывания элемента 1 на обоих его входах действуют единичные уровни, и на его выходеустановится нулевой уровень, Нулевойуровень при этом установится 1 а выходе элемента 2 И 7.Таким образом сформировались импульсы па двух зыходных шинах формирсвателя от переднего фронта входногс импульса.За время длительности входного импульса происходит дальнейший зарядконденсатора 4 до некоторого напряжения, максимальное значение .которого ЗО может бить раво амплитуде входногоимпульса Б. По окончании входного 1 мпульсаодновременно с его задним фронтом на,Входной шине формирователя и соеди:енных с пим входах элементов 1 и2 И ;р устанавливается пулевой уровень.Б результате этого на Выходе инвертора 5 и соединенном с н.:цч входе,1 т .-ЛЕМЕтта Б. б уСтаПСВИтСя ЕДИНИЧНЫЙт Гоцень, 11 ссксг 1 ьку на ОДнОм входеэлемента ИСКЛ 1 ЙЧЛ 1 Д 1 ЦЕЕ ИЛИ 1 действуетединичный уровень за счет напряжения на конденсаторе 4, а на другомд. его входе устацовился нулевой уроветь, на тзыхсде элемента 1 установится единичный уровень. На обоих Входах элемента 2 И 6 действуют единичьпдк уровни, поэтому на его выходетатэке уста;ови"ся едицичныи уровень.Уровень на выходе элемента 2 И 7останется цулезой, так как на егоВходах дей:т :;ют нулевой и единичныйУРОВни,Одновременно с окончанием входного импу:.тъса начинается разряд конденсатора 4. При уменьшении напряженияпа конденсаторе до Величины .порогасрасативания элемента .1 ца выходе12839 этого элемента установится нулевойуровень, что приведет к установлениюнулевого уровня на выходе элемента 2 И 6.Так сформировались на двух выходных шинах 9 и 8 формирователя импульсы от заднего фронта входного импульса.За время паузы между входными импульсами конденсатор 4 разрядится и 10с приходом следующего импульса навходе формирователя описанный процессформирования повторится,Предлагаемый формирователь формирует импульсы на всех трех выходных 15шинах: на выходной шине 10 - толькопо переднему фронту входного импульса, на выходной шине 8 - только позаднему фронту и на выходной шине 9 -по переднему и по заднему фронтам. 20При построении формирователя намикросхемах одной серии быстродействие инвертора 5 всегда вьппе быстродействия элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 1,Это гарантирует отсутствие ложных . 25срабатываний элемента 2 И 6 от передних фронтов входных импульсов,В формирователе импульсы, управляющие элементами 2 И по одним входам,снимаются с выхода элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, выполняющего наряду с этими основную функцию формирования выходных импульсов.За счет такого соединения элементов формирователя отпала необходимость в дополнительных элементах предварительного формирования импульсов 53 4для указанных входов элементов 2 И,имеющихся в известном устройстве.Исключение триггера Шмитта, имевшегося в известном устройстве, позволяет увеличить сопротивление резистора КС-цепи, а это, в свою очередь,дает возможность исключить согласующий усилитель, необходимый в известном формирователе. формула изобретения Формирователь импульсов, содержащий два двухвходовых логических элемента, по одному входу которых объединены, другой вход одного логичес" кого элемента соединен с входной шиной формирователя через инвертор, логический элемент ИСКЛЮЧАЮЩЕЕ ИЛИ и последовательную КС-цепь, второй вывод конденсатора которой соединен с общей шиной, а выходы всех логических элементов соединены с соответствующими выходными шинами формирователя, о т л и ч а ю щ и й с я тем, что, с целью упрощения формирователя, объединенные входы логических элементов подключены к выходу элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, один вход которого объединен с входом другого логического элемента и соединен с входной шиной формирователя непосредственно, другой вход соединен с первым выводом конденсатора и через резистор КС-цепи - с входной шиной формирователя, а оба логических элемента выполнены по схеме 2 И.
