Гайковерт а. и. полетучего

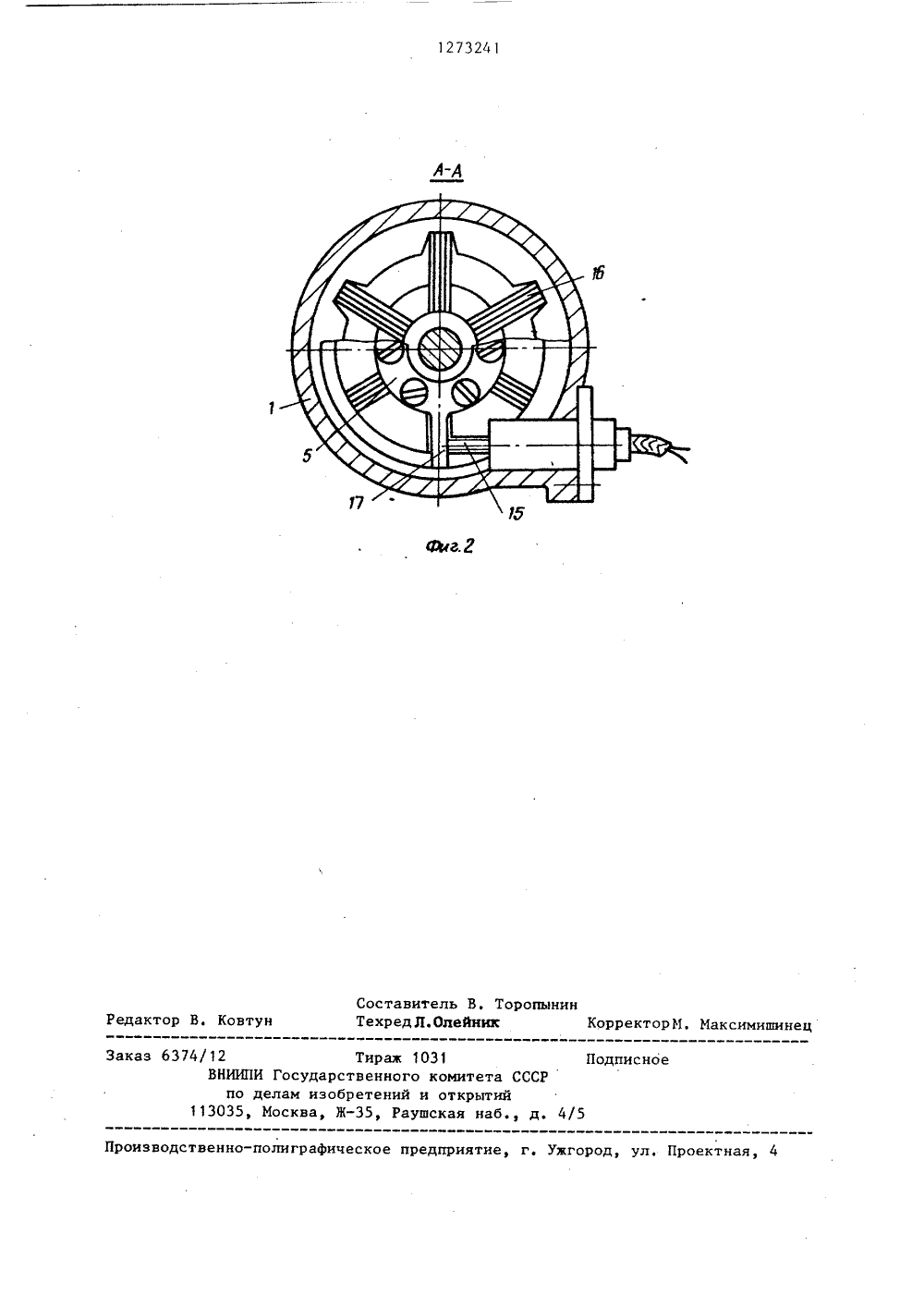

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ЯО 21/О б 114 В 25 ТВЕННЫЙ КОМИТЕТ СССР ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ГОСУД АРСПО ДЕЛ ПИСАНИЕ ИЗОБРЕТЕНИАВТОРСКОМУ СВИДЕТЕЛЬСТВУ а авиа- овского СССР981,СР1984 54) ГАЙКОВЕ И. ПОЛЕТУЧЕГО(57) Изобретени низированному и бретения - повь тноситс мех нструмен ппение то модейств Цель изости затяжза счет взагибкого коле есткого волновои передачи ю муфту и подпружиниобоймы обгонной муфты рез кулачков ния наружной(71) Харьковский ордена Лениционный институт им. Н,Е. Жу(56) Авторское свидетельствоУ 973334, кл. В 25 В 17/00,Авторское свидетельство СВ 1220774, кл, В 25 В 21/00,в окружном направлении с возможностью периодического взаимодействияс конечным выключателем, Гайковертсодержит корпус 1, привод 2 с валом3, обгонную муфту с обоймами 4 и 5,шпиндель 6, кулачковую муфту, ведущая полумуфта 7 которой связана свнутренней обоймой 4 обгонной муфты.Ведомая полумуфта 8 установлена нашпинделе 6 и подпружинена по осипружиной 9. Волновая передача представляет собой генератор 10 волн,связанный через муфту 11 с валом 3,венец 12 жесткого колеса нарезан нашпинделе 6, гибкое колесо 13 связано через шлицевое соединение 14 сведущей полумуфтой 7. Наружная обойма 5 подпружинена в окружном направлении упругими пластинами 16 и взаимодействует с конечным выключателем 15 посредством рычага 17, 2 ил.Изобретение относится к механизированному инструменту и может быть использовано для сборки и разборки реэьбовых соединений.Цель изобретения - повышение точности затяжки за счет взаимодействия жесткого и гибкого колес волновой передачи через кулачковую муфту и подпружинивания наружной обоймы обгонной муфты в окружном направлении 1 О с воэможностью периодического взаимодействия с конечным выключателем.На фиг. 1 изображен гайковерт,продольный разрез, на фиг. 2 - разрез А-А на фиг. 1. 15Гайковерт содержит корпус 1, размещенные в нем привод 2 с валом 3, обгонную муфту с внутренней и наружной обоймами 4 и 5, шпиндель 6 с рабочей головкой (не показана), ку лачковую муфту, ведущая полумуфта 7 которой связана с внутренней обоймой 4 обгонной муфты, а ведомая полумуфта 8 установлена на шпинделе 6 с возможностью перемещения вдоль него и 25 подпружинена по оси пружиной 9. В корпусе 1 гайковерта установлена волновая передача, генератор 10 волн . которой через муфту 11 связан с валом 3, венец 12 жесткого колеса на резан на шпинделе 6, а гибкое колесо 13 связано через шлицевое соединение14 с ведущей полумуфтой 7.Для отключения привода 2 при заданном моменте затяжки на корпусе 1 установлен конечный выключатель 15, а нуражная обойма 5 обгонной муфты подпружинена относительно корпуса 1 в .окружном направлении с помощью упругих пластин 16 и взаимодействует с 40 конечным выключателем 15 через закрепленный на ней рычаг 17.Гайковерт работает следующим образом.Включают привод 2 и вращение че реэ вал 3 и муфту 11 передается нагенератор 10 волн.При малом сопротивлениИ на резьбовом соединении гибкое колесо 13и связанный с ним через кулачковую 50 муфту шпиндель 6 вращаются как одно целое с большой угловой скоростью. Осуществляется ускоренное навинчивание гайки резьбового соединения.При затяжке резьбового соединениямомент сопротивления на шпинделе 6резко возрастает. Шпиндель 6 и нарезанный на нем венец 12 жесткого колеса затормаживаются. Гибкое колесо 13 медленно поворачивается в сторону, противоположную вращению генератора 1 О волн и шпинделя 6При повороте гибкое колесо 13 взаимодействует через полумуфту 7 с обгонной муфтой. Наружная обойма 5 обгонной муфты, связанная с корпусом 1 упругими пластинами 16, затормаживает гибкое колесо 13. При заторможенном гибком колесе 13 венец 12 жесткого колеса и шпиндель 6 вращаются с высоким передаточным моментом и осуществляют затяжку резьбового соединения.Ведомая полумуфта 8 при этом проскакивает относительно ведущий полу- муфты 7, не препятствуя затяжке реэьбового соединения.При затяжке реактивный момент через гибкое колесо 13, обгонную муфту и упругие пластины передается на корпус 1. По достижении требуемого момента затяжки под действием реактивного момента наружная обойма 5 обгонной муфты повернется на определенный угол и через рычаг 17 и конечный выключатель 15 отключит привод 2. Процесс затяжки закончен,Для регулировки предельного момента затяжки изменяют положение конечного выключателя 15 или изменяют жесткость упругих пластин 16.Формула изобретенияГайковерт, содержащий корпус, размещенные в нем привод, обгонную муфту, шпиндель с рабочей головкой и связанную с приводом волновую передачу, венец жесткого колеса которой нарезан на шпинделе и взаимодействует с гибким колесом, соединенным с внутренней обоймой обгонной муфты, о т л и ч а ю щ и й с я тем, что, с целью повьппения точности затяжки, он снабжен установленным в корпусе конечным выключателем и кулачковой муфтой, ведущая полумуфта которой связана с гибким колесом, ведомая установлена на шпинделе с возможностью перемещения вдоль него и подпружинена по оси, а наружная обойма обгонной муфты подпружинена относительно корпуса в окружном направлении и взаимодействует с конечным выключателем.1 273241 А-А Составитель В. ТоропынинРедактор В. Ковтун Те хред Л. Олейник орректорМ. Максимишинец Подписно 4 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Заказ 6374/12 Т ВНИИПИ Государств по делам изобре 113035, Москва, Ж
