Формирователь пачек импульсов

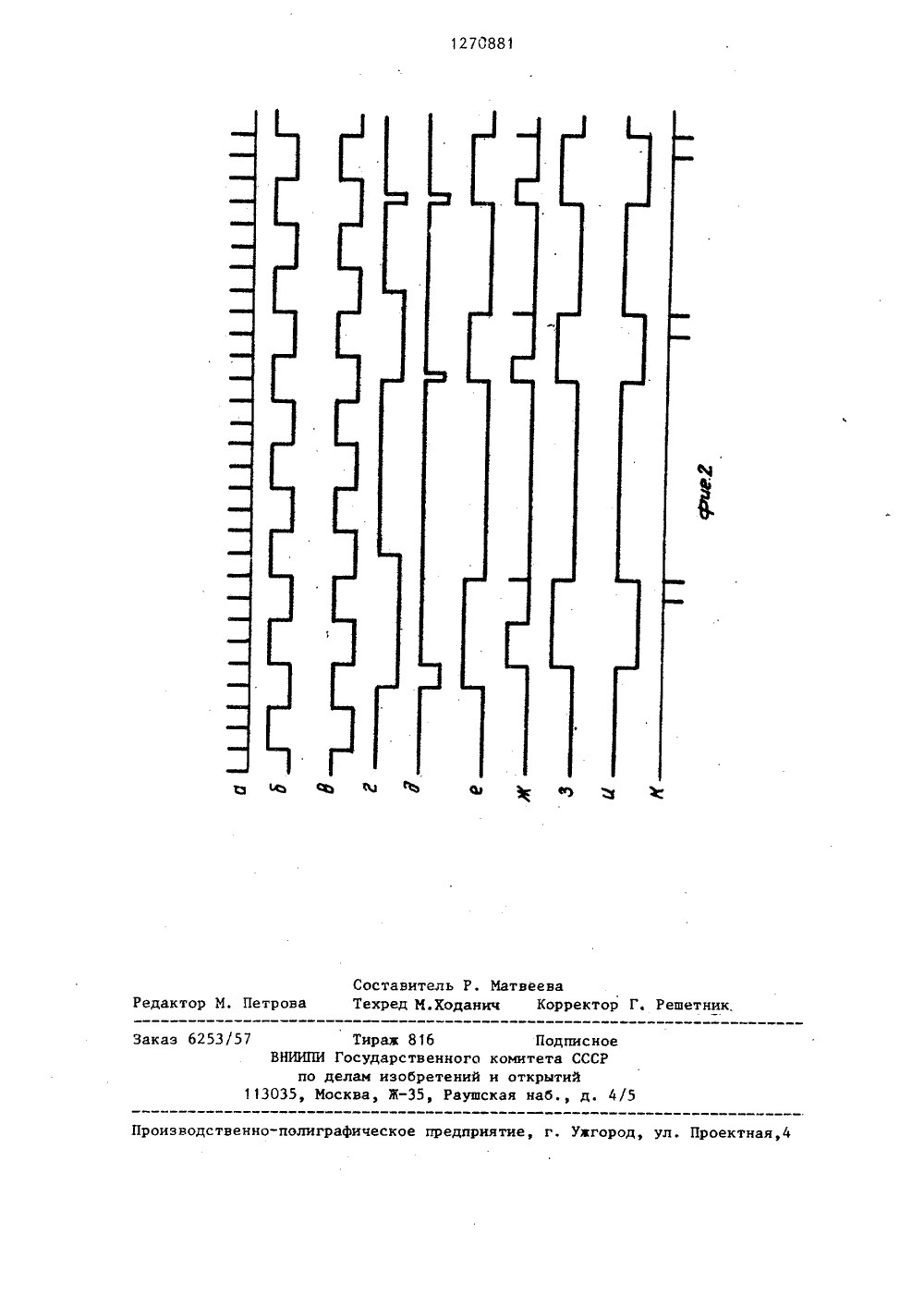

ельство 5/156,ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ(54) ФОРМИРОВАТЕЛЬ ПАЧЕК ИМПУЛЬСОВ(57) Изобретение относится к импульсной технике. Является дополнительным изобретением к авт,св. У 1005292.Может быть использовано в цифровойтехнике и в дискретных устройствахавтоматики. Цель изобретения - расширение функциональных возможносей - достигается за счет формиров ния пачек с заданным числом четных функций, повышение достоверности - эа счет воэможности формирования пачек независимо от длительности запускающих импульсов и моментов их поступления. Для этого в формирователь пачек импульсов дополнительно введен третий П-триггер 8. Формирователь также содержит задающий генератор 1, делитель 2 частоты П-триггеры 3 и 4, элемент И 5, элементы И-НЕ 6 и инвертор 7. Устройство обеспечивает формирование пачек импуль- сЩ сов с заданным четным числом импульсов, равным 2,4,8,16 и т.д, 2 ил,20 30. Изобретение относится к импульсной технике, может быть использовано в цифровой технике и дискретныхустройствах автоматики и являетсяусовершенствованием известного устройства по основному авт,св. Р 1005292, .Цель изобретения - расширениефункциональных возможностей за счетформирования пачек с заданным числом четных импульсов и повьппениедостоверности за счет возможностиформирования пачек независимо от длительности запускающих импульсов имоментов их поступления.На фиг.1 представлена функциональная схема формирователя пачек импульсов, на фиг,2 - временные диаграммы, поясняющие его работу.Формирователь пачек импульсовсодержит (фиг.1) задающий генератор1, делитель 2 частоты, первый Р-триггер 3, второй Р-триггер 4, элементИ 5, элемент И-НЕ 6, инвертор 7,третий Р-триггер 8, причем выход генератора 1 соединен с входом делителя 2 частоты и первым входом элемента И-НЕ 6, второй вход которогочерез инвертор 7 подключен к выходуделителя 2 частоты и первому входуэлемента И 5, второй вход которогосоединен с прямым выходом первого0"триггера 3, 0-вход которого соединен с общей шиной, С-вход - с 0-входом и инверсным выходом второгоР."триггера 4, С-вход которого соединен с выходом элемента И 5, прямойвыход второго Р-триггера 4 соединенс третьим входом элемента И-НЕ 6выход которого является выходом устройства, источникзапускающих импульсов соединен с Р- и С-входамитретьего Р-триггера 8, К-вход которо.го соединен с С-входом первого0-триггера 3, Я-вход которого соединен с инверсным выходом третьегоР"триггера 8,Устройство работает следующимобразом.Запускающий импульс (фиг.2 г) длительностью больше периода импульсов делителя 2, поступающий по времени в отсутствие импульса разрешения с делителя частоты 2 (фиг.2 б)устанавливает третий 0-триггер 8 вединичное состояние (фиг.2 д), приэтом второй Р-триггер 3 также устанавливается в единичное состояние(фиг. 2 е). Передним фронтом импульса с элемента И 5 (фиг.2 ж) второчР-триггер 4 устанавливается в единичное состояние (фиг.2 з), при этомсигналом с его инверсного выхода(фиг.2 и) третий 0-триггер 8 устанавливается в нулевое состояние. В результате совпадения сигналов с инвертора 7 (фиг. 2 в), второго 0-триггера 4 (фиг. 2 з) и тактовых импульсов с задающего генератора 1 (фиг,2 а)на выходе элемента И-НЕ 6 формируется пачка импульсов (фиг. 2 к), поступающих на выход устройства. Присовпадении переднего фронта следующего импульса разрешения с делителя 2 частоты и сигйалов с первого0-триггера 3 на выходе элемента И 5(фиг. 2 ж) формируется импульс, который устанавливает второй Р-триггер 4 в нулевое состояние (фиг.2 з), приэтом передним фронтом импульса с инверсного выхода (фиг, 2 и) первыйР-триггер 3 устанавливается в нулевое состояние (фиг.2 е). Тем самымустройство приходит в исходное состояние и находится в нем до поступления следующего запускающего импульса. Работа устройства в режиме поступления запускающих импульсов длительностью больше и меньше периода импульсов с делителя 2 частоты и совпадающих по времени с действием импульса разрешения на выходе делителя 2 частоты аналогично рассмотренной работе устройства. Временные диаграммы для обоих случаев приведены на фиг,2,Формула изобретения Формирователь пачек импульсов по авт.св. У 1005292, о т л и ч а ющ и й с я тем, что, с целью расширения функциональных возможностей и повьппения достоверности, в него дополнительно введен третий Р-триггер, 0- и С-входы которого соединены с шиной запускающих импульсов, К-вход соединен с С-входом первого триггера, Б-вход которого соединен с инверсным выходом третьего триггера.1270881 Составитель Р. МатвееваТехред М.Ходанич Корректор Г. Решетник. Редактор М. Петрова Заказ 6253/57 Тирах 816 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 1 13035, Москва, Ж, Раушская наб., д. 4/5
