Устройство для сортирования щепы

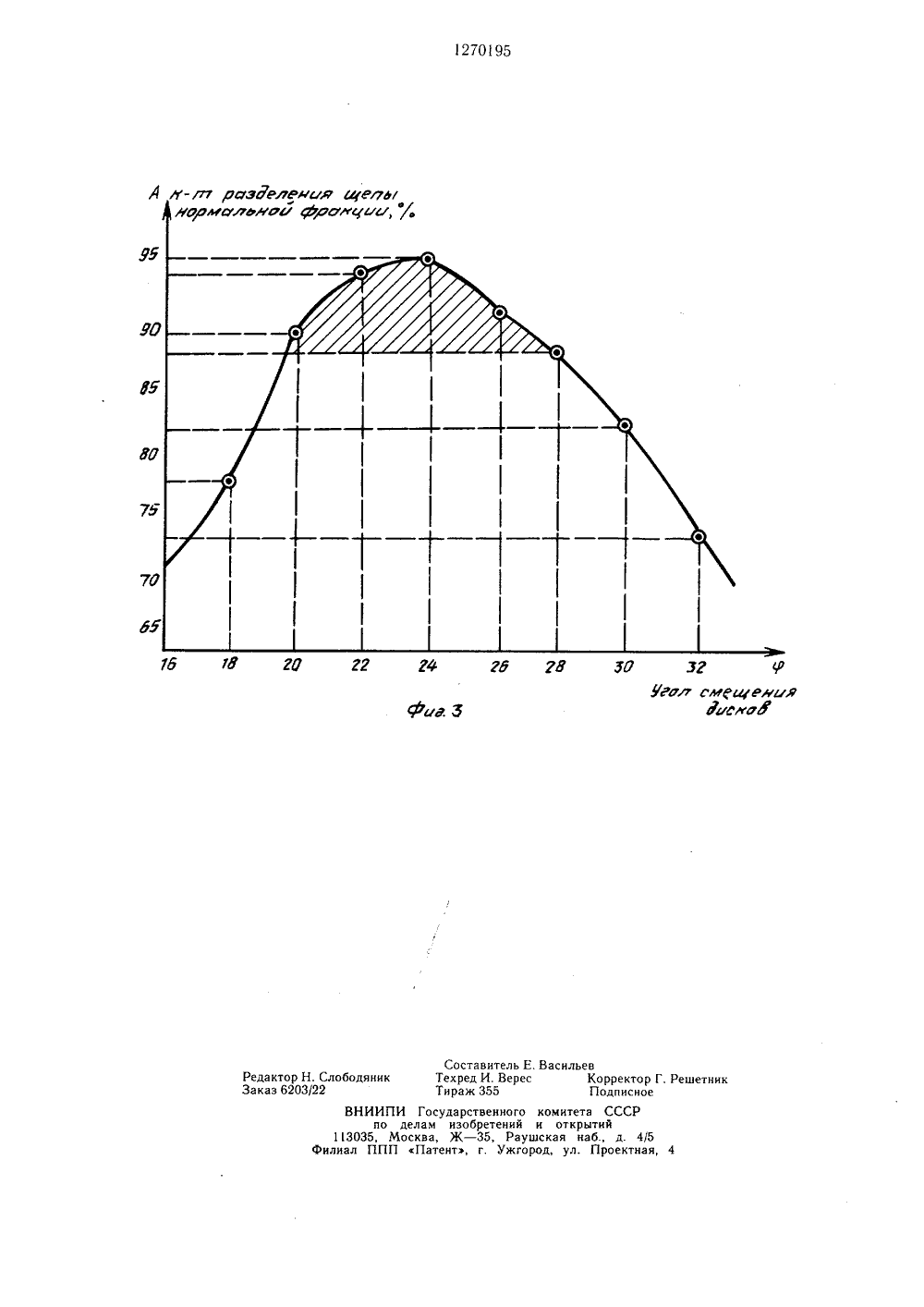

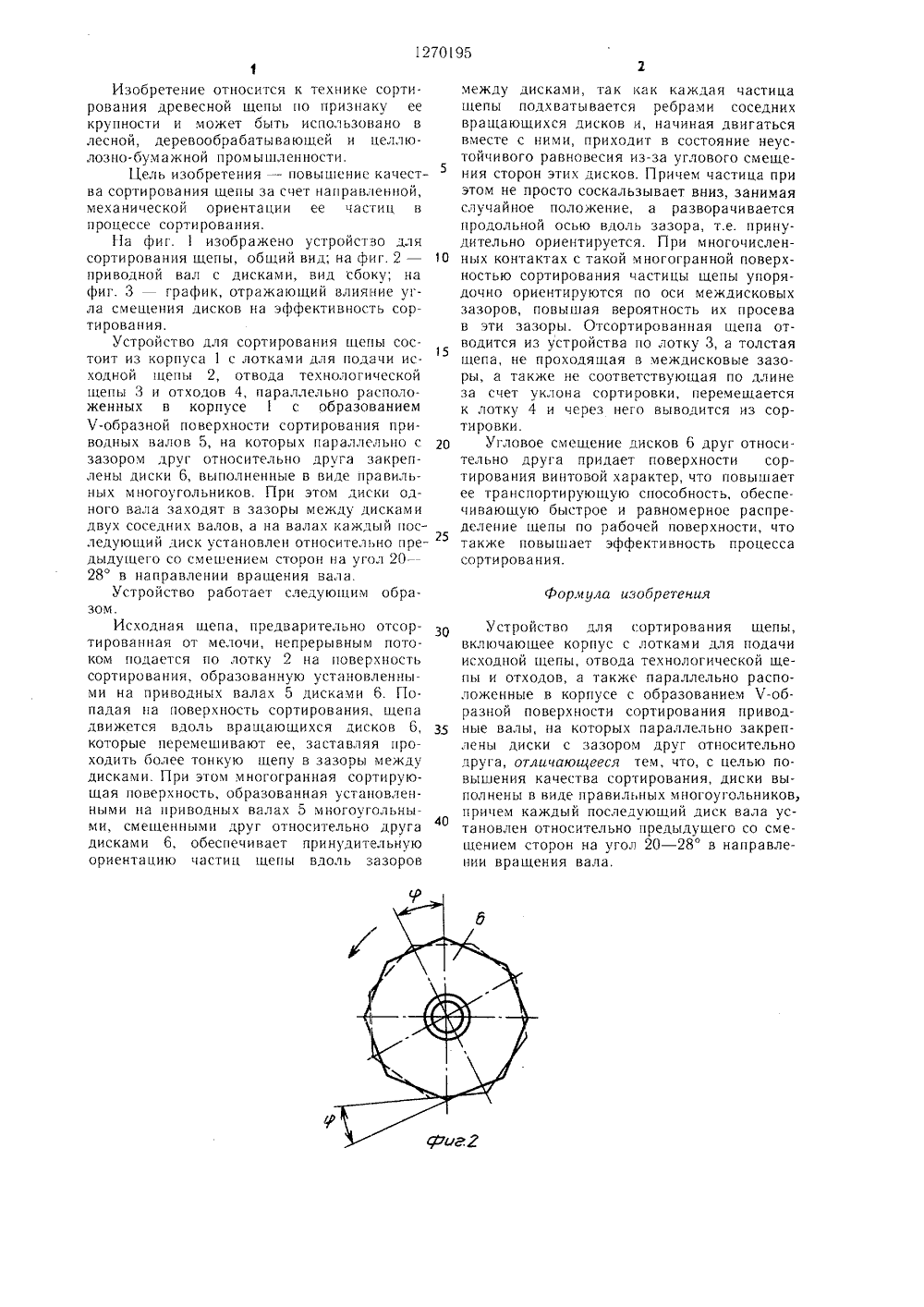

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 70195 И 9) И 21 В /00, В 07 В 1/06т 31 САНИЕ ИЗОБРЕТЕНИЯ Ж ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ К АВТОРСКОМУ СВИДЕТБЛЬСТ(71) Ленинградский ордена Трудового Красного Знамени технологический институтцеллюлозно-бумажной промышленности(54) УСТРОЙСТВО ДЛЯ СОРТИРОВАНИЯ ЩЕПЫ(57) Изобретение относится к технике сортирования древесной щепы и может бытьиспользовано в лесной, деревообрабатывающей и целлюлозно-бумажной промышленности. Цель изобретения - повышение качества сортирования щепы за счет направленной, механической ориентации ее частиц в процессе сортирования. Устройство для сортирования щепы состоит из корпуса 1 с лотками для подачи исходной щепы 2, отвода технологической щепы 3 и отходов 4. В корпусе параллельно расположены приводные валы 5, образующие между собой Ч-образную поверхность сортирования. На валах с зазором друг относительно друга закреплены диски 6. Они имеют форму правильных многоугольников. Диски одного вала заходят в зазоры между дисками двух соседних валов, причем на валах каждый последующий диск установлен относительно предыдущего со смещением сторон на угол 20 - 28 в направлении вращения вала. 3 ил.1Изобретение относится к технике сортирования древесноЙ щепы по признаку ее крупности и может быть использовано в лесной, деревообрабатывающей и целлюлозно-бумажной промышленности.Цель изобретения - повышение качества сортирования щепы за счет направленной, механической ориентации ее частиц в процессе сортирования.На фиг. 1 изображено устройство для сортирования щепы, общий вид; на фиг. 2 приводной вал с дисками, вид сбоку; на фиг. 3 график, отражающий влияние угла смещения дисков на эффективность сортирования.Устройство для сортирования щепы состоит из корпуса 1 с лотками для подачи исходной щепы 2, отвода технологической щепы 3 и отходов 4, параллельно расположенных в корпусе 1 с образованием Ч-образной поверхности сортирования приводных валов 5, на которых параллельно с зазором друг относительно друга закреплены диски 6, выполненные в виде правильных многоугольников. При этом диски одного вала заходят в зазоры между дисками двух соседних валов, а на валах каждый последующий диск установлен относительно предыдущего со смешением сторон на угол 20 -- 28 в направлении вращения вала.Устройство работает следующим образом.Исходная шепа, предварительно отсортированная от мелочи, непрерывным потоком подается по лотку 2 на поверхность сортирования, образованную установленными на приводных валах 5 дисками 6. Попадая на поверхность сортирования шепа движется вдоль вращающихся дисков 6, которые перемешивают ее, заставляя проходить более тонкую щепу в зазоры между дисками. При этом многогранная сортирующая поверхность, образованная установленными на приводных валах 5 многоугольными, смещенными друг относительно друга дисками 6, обеспечивает принудительную ориентацию частиц щепы вдоль зазоров между дисками, так как каждая частица щепы подхватывается ребрами соседних вращающихся дисков и, начиная двигаться вместе с ними, приходит в состояние неустойчивого равновесия из-за углового смещения сторон этих дисков. Причем частица при этом не просто соскальзывает вниз, занимая случайное положение, а разворачивается продольной осью вдоль зазора, т.е. принудительно ориентируется. При многочислен ных контактах с такой многогранной поверхностью сортирования частицы щепы упорядочно ориентируются по оси междисковых зазоров, повышая вероятность их просева в эти зазоры. Отсортированная щепа отводится из устройства по лотку 3, а толстая 15щепа, не проходящая в междисковые зазоры, а также не соответствующая по длине за счет уклона сортировки, перемещается к лотку 4 и через него выводится из сортировки.20 Угловое смещение дисков 6 друг относительно друга придает поверхности сортирования винтовой характер, что повышает ее транспортирующую способность, обеспечивающую быстрое и равномерное распределение щепы по рабочей поверхности, что также повышает эффективность процесса сортирования.Формула изобретенияУстройство для сортирования щепы,включающее корпус с лотками для подачи исходной щепы, отвода технологической щепы и отходов, а также параллельно расположенные в корпусе с образованием Ч-образной поверхности сортирования привод ные валы, на которых параллельно закреплены диски с зазором друг относительно друга, отличающееся тем, что, с целью повышения качества сортирования, диски выполнены в виде правильных многоугольников, причем каждый последующий диск вала установлен относительно предыдущего со смещением сторон на угол 20 - 28 в направлении вращения вала.127095 7 б Ю Рб 28 Составитель Е. Васильев Техред И. Верес Корректор Г. Решетник Тираж 355 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 1 3035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор Н. СлободяникЗаказ 6203/22 А д-л разделения иеды ХР Зг ФУгол смЕщеиия
