Способ градуировки микрофонов по давлению и устройство для его осуществления

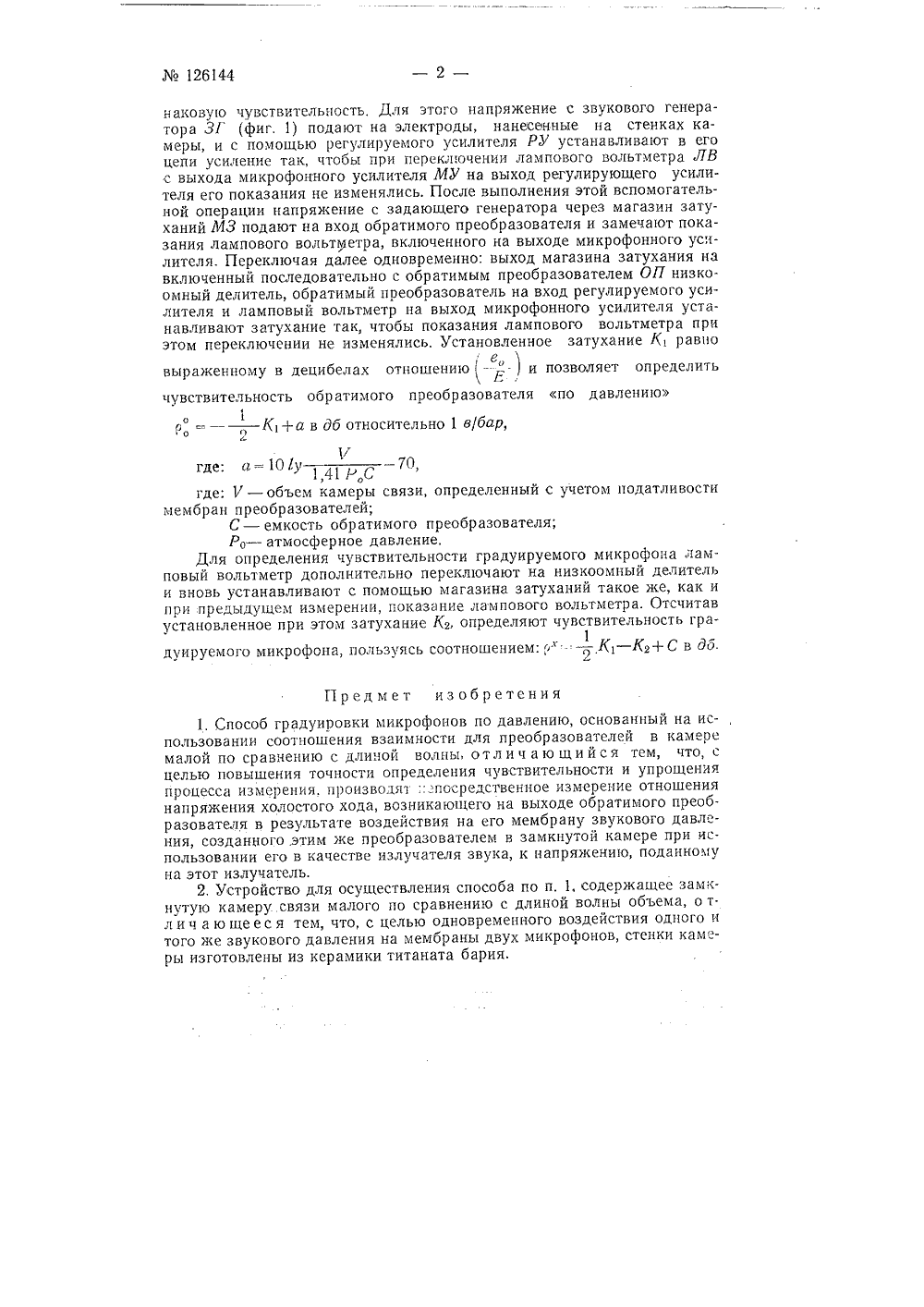

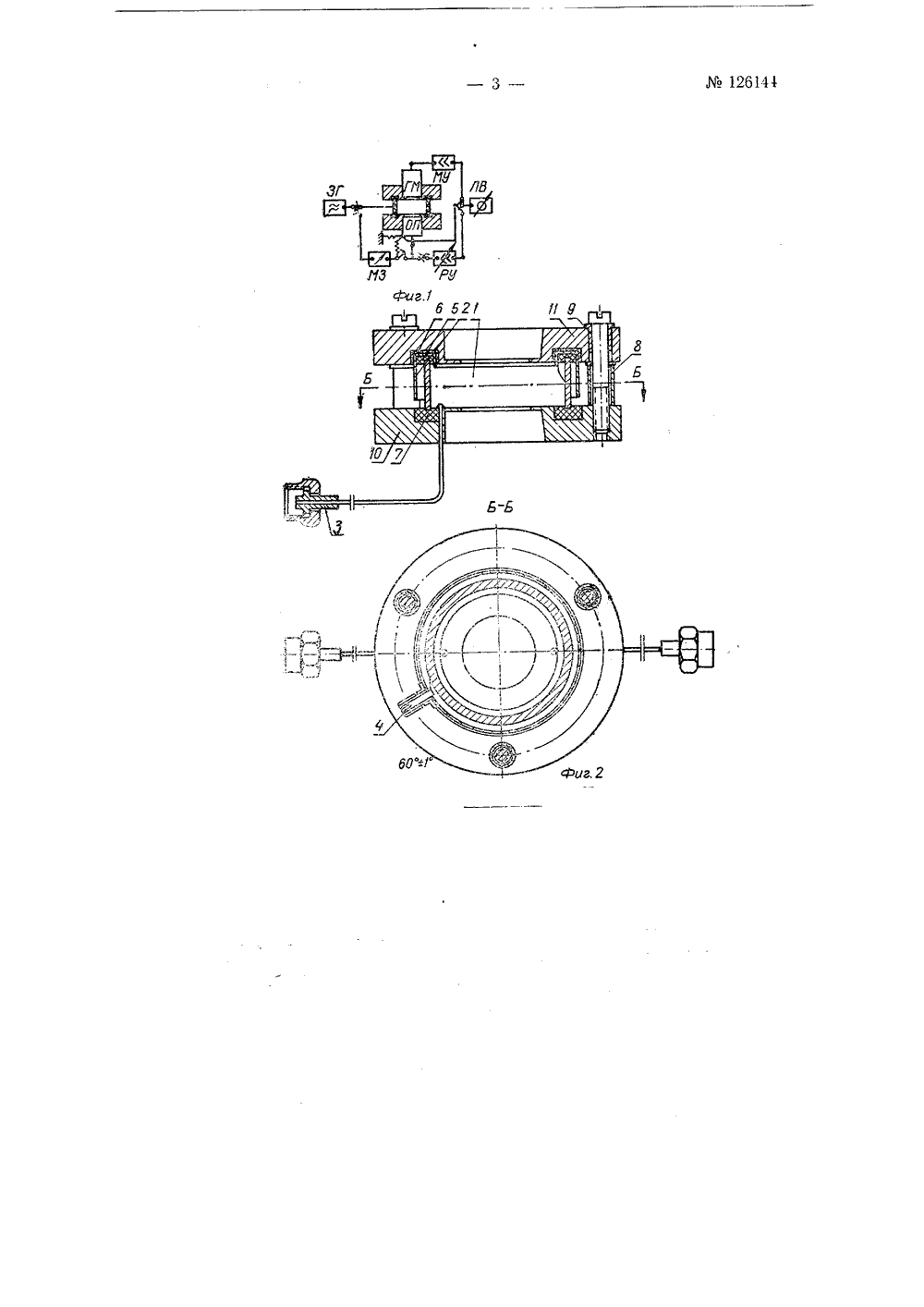

М 126144 Класс 21 а, 18 з,426, 2 та 5 СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВ ивин ОВКИ МИКРОФОНОВ (ПОТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИ СПОСОБ ГРАДУ НИЮ И УСТРОЙ АВ 61/26 в Комитет по делам изобретений ивете Министров СССР марта 1959 г. заоткрытий прЗаявл убликовано в Бюллетене изобретений4 за 1960 г Известный способ градуировки микроф о давлению основанна измерении отношения напряжений на вх выходе двух из треходнотипных преобразователей поочередно п, устанавливаемых вкамеру связи малого объема, заполняемую дом.Описываемый способ и установка позволяют производить непосредственно измерение отношения напряжения холостого хода ео, возникающего на выходе обратимого преобразователя в результате воз.действия на него звукового давления, созданного этим же преобразователем при работе в режиме излучения, к напряжению Е,:поданномуе,иа лренбразоаатеаз также а режиме излучения (, ).При определении напряжения холостого хода, возникающепи обратимого преобразователя под действием созданного эпреобразователем давления методом замещения, напряжение яде преобразователя может быть заменено напряжением, снятымхода микрофона-свидетеля, обладающего такой же, как.и обрпреобразователь, чувствительностью.Измерения производятся на установке, блок-схема которой представлена на фиг. 1. Основным элементом устройства является камерасвязи (фиг, 2), где; 1 - цилиндр из пьезокерамнки; 2 - экран; 3 - капилляры для подачи водорода; 4 - разъем включения вспомогательно.го излучателя; 5, 6 и 7 - 1 виброизоляция; 8, 9 - электроизоляция; 10,11 в платы для установки микрофонов.Стенки камеры изготовлены из пьезокерамики и являются вспомогательным излучателем, позволяющим воздействовать на обратимыйпреобразователь и микрофон-свидетель одинаковым звуковым давлением и отрегулировать усиление н их цепях так, чтобы они имели одионов поде иарамиводоро126144наковую чувствительность, Для этого напряжение с звукового генератора ЗГ (фиг. 1) подают на электроды, нанесенные на стенках камеры, и с помощью регулируемого усилителя РУ устанавливают в егоцепи усиление так, чтобы при переключении лампового вольтметра ЛВс выхода микрофонного усилителя МУ на выход регулирующего усилителя его показания не изменялись. После выполнения этой вспомогательной операции напряжение с задающего генератора через магазин затуханий МЗ подают на вход обратимого преобразователя и замечают показания лампового вольтметра, включенного на выходе микрофонного усилителя. Переключая далее одновременно: выход магазина затухания навключенный последовательно с обратимым преобразователем ОП низкоомный делитель, обратимый преобразователь на вход регулируемого усилителя и ламповый вольтметр на выход микрофонного усилителя устанавливают затухание так, чтобы показания лампового вольтметра приэтом переключении не изменялись. Установленное затухание К 1 равнорвырнитенному в децибелнх отношению- 1 и позволяет определитьЕ,чувствительность обратимого преобразователя по давлениюо =- - К 1+а в дб относительно 1 в/бар,Ггде: а=-101 у 141, С 70,3 Огде: 1 у - объем камеры связи, определенный с учетом податливостимембран преобразователей;С - емкость обратимого преобразователя;Ро - атмосферное давление,Для определения чувствительности градуируемого микрофона ламповый вольтметр дополнительно переключают на низкоомный делительи вновь устанавливают с помощью магазина затуханий такое же, как ипри предыдущем измерении, показание лампового вольтметра. Отсчитавустановленное при этом затухание К 2, определяют чувствительность гра 1дуируемого микрофона, пользуясь соотношением; л.п - : - К 1 - К 2+ С в б.Предмет изобретения1, Способ градуировки микрофонов по давлению, основанный на использовании соотношения взаимности для преобразователей в камере малой по сравнению с длиной волны, отлич аю щийс я тем, что, с целью повышения точности определения чувствительности и упрощения процесса измерения, производят:. посредственное измерение отношения напряжения холостого хода, возникающего на выходе обратимого преобразователя в результате воздействия на его мембрану звукового давления, созданного, этим же преобразователем в замкнутой камере при использовании его в качестве излучателя звука, к напряжению, поданному на этот излучатель.2, Устройство для осуществления способа по п. 1, содержащее замкнутую камеру связи малого по сравнению с длиной волны объема, о т. л и ч а ю ще е с я тем, что, с целью одновременного воздействия одного и того же звукового давления на мембраны двух микрофонов, стенки камеры изготовлены из кер а мики титан ата б ария.
