Гайковерт

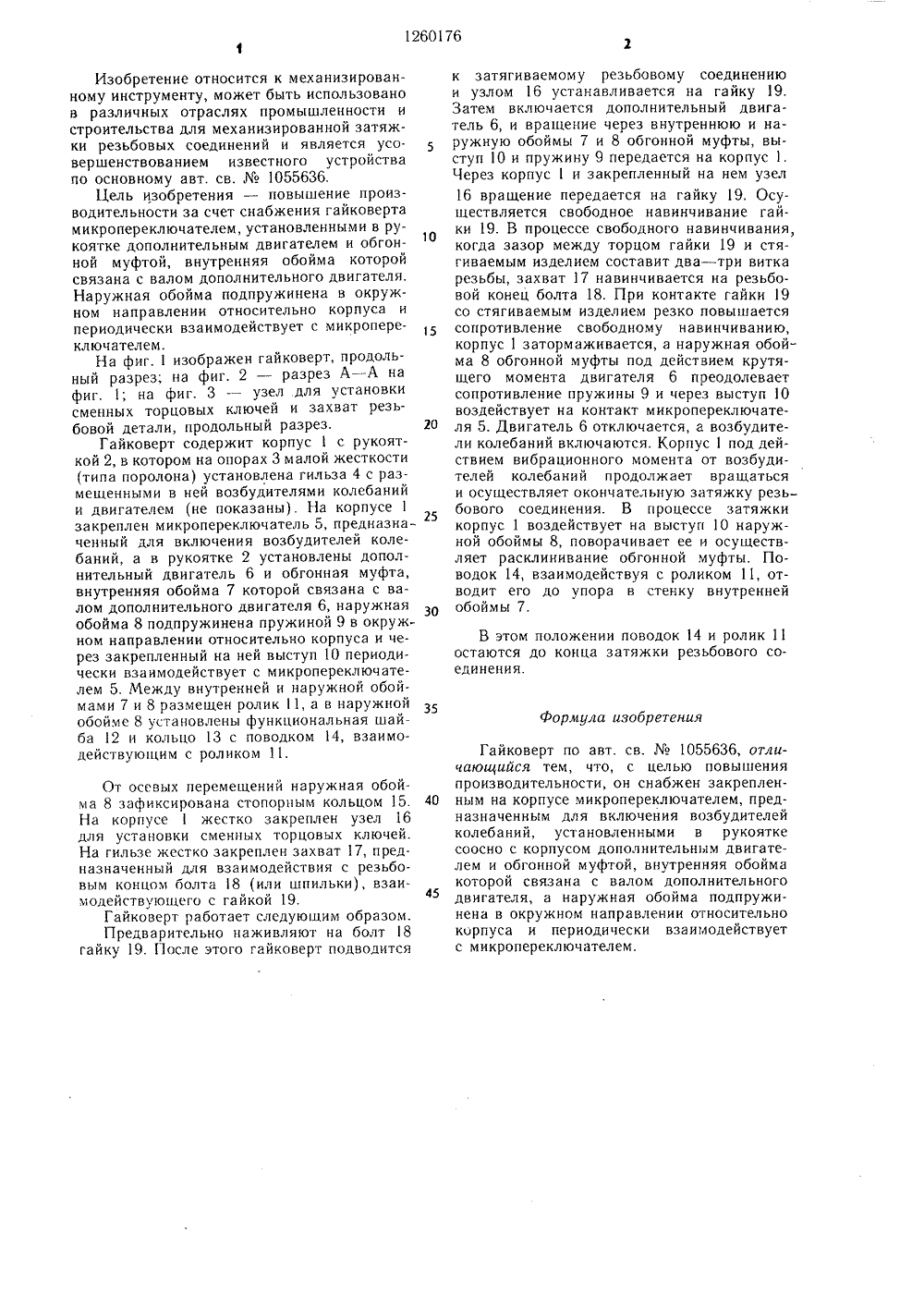

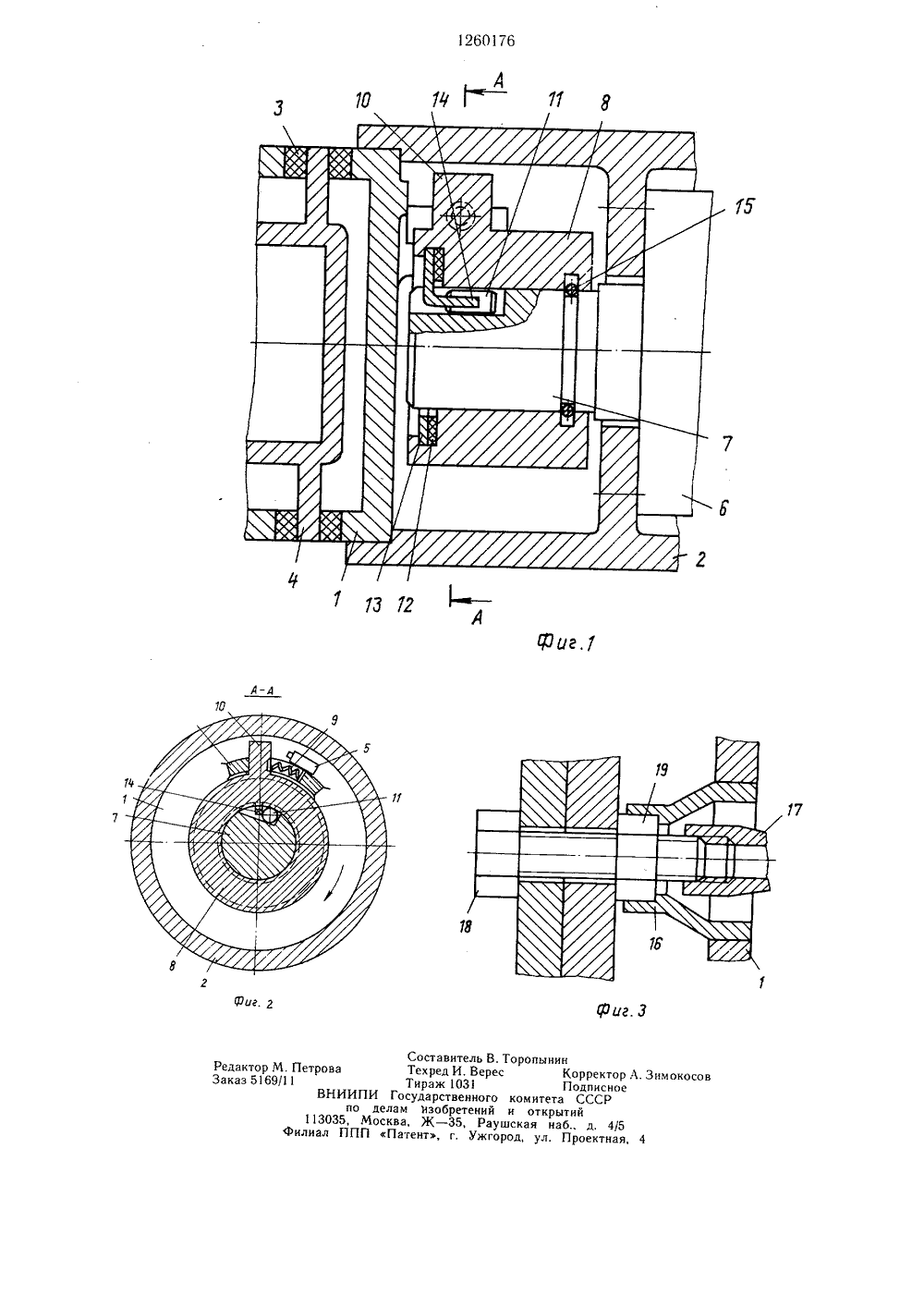

("Ь ОСУДАРСТВЕННЫИ НОМИТЕТ СССР О ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ А ВТОРСМОМУ СВИДЕТЕЛЬСТВУ(71) Курский политехнический институт(57) Изобретение относится к механизированному инструменту, может быть использовано для затяжки резьбовых соединенийи является усовершенствованием гайковерта по авт. св.1055636. Цель изобретения - повышение производительности за счет установки в гайковерте микропереключателя, дополнительного двигателя и обгонной муфты, взаимодействующей с дополнительным двигателем, корпусом и микропереключателем. Гайковерт содержит корпус с рукояткой, установленную в корпусе гильзу с возбудителями колебаний, закрепленный на карпу се микропереключатель, предназначенный для включения возбудителей колебаний, дополнительный двигатель и обгонную муфту, внутренняя обойма которой связана с дополнительным двигателем, а наружная через пружину взаимодействует с корпусом и микропереключателем. 3 ил.Изобретение относится к механизированному инструменту, может быть использованов различных отраслях промышленности истроительства для механизированной затяжки резьбовых соединений и является усовершенствованием известного устройствапо основному авт. св. Мо 1055636.Цель изобретения - повышение производительности за счет снабжения гайковертамикропереключателем, установленными в рукоятке дополнительным двигателем и обгон 10ной муфтой, внутренняя обойма которойсвязана с валом дополнительного двигателя.Наружная обойма подпружинена в окружном направлении относительно корпуса ипериодически взаимодействует с микропереключателем.На фиг. 1 изображен гайковерт, продольный разрез; на фиг. 2 - разрез А - А нафиг. 1; на фиг. 3 - узел для установкисменных торцовых ключей и захват резьбовой детали, продольный разрез. 20Гайковерт содержит корпус 1 с рукояткой 2, в котором на опорах 3 малой жесткости(типа поролона) установлена гильза 4 с размещенными в ней возбудителями колебанийи двигателем (не показаны). На корпусе 1закреплен микропереключатель о, предназнас 25ченный для включения возбудителей колебаний, а в рукоятке 2 установлены дополнительный двигатель 6 и обгонная муфта,внутренняя обойма 7 которой связана с валом дополнительного двигателя 6, наружнаяобойма 8 подпружинена пружиной 9 в окружном направлении относительно корпуса и через закрепленный на ней выступ 10 периодически взаимодействует с микропереключателем 5. Между внутренней и наружной обоймами 7 и 8 размещен ролик 11, а в наружнойобойме 8 установлены функциональная шайба 12 и кольцо 13 с поводком 14, взаимодействующим с роликом 11,От осевых перемещений наружная обойма 8 зафиксирована стопорным кольцом 15. 40 На корпусе 1 жестко закреплен узел 16 для установки сменных торцовых ключей.На гильзе жестко закреплен захват 17, предназначенный для взаимодействия с резьбовым концом болта 18 (или шпильки), взаин 45 модействующего с гаикои 19.Гайковерт работает следующим образом.Предварительно наживляют на болт 18 гайку 19. После этого гайковерт подводится к затягиваемому резьбовому соединению и узлом 16 устанавливается на гайку 19. Затем включается дополнительный двигатель 6, и вращение через внутреннюю и наружную обоймы 7 и 8 обгонной муфты, выступ 10 и пружину 9 передается на корпус 1. Через корпус 1 и закрепленный на нем узел 16 вращение передается на гайку 19, Осуществляется свободное навинчивание гайки 19. В процессе свободного навинчивания, когда зазор между торцом гайки 19 и стягиваемым изделием составит два в т витка резьбы, захват 17 навинчивается на резьбовой конец болта 18, При контакте гайки 19 со стягиваемым изделием резко повышается сопротивление свободному навинчиванию, корпус 1 затормаживается, а наружная обойма 8 обгонной муфты под действием крутящего момента двигателя 6 преодолевает сопротивление пружины 9 и через выступ 10 воздействует на контакт микропереключателя 5. Двигатель 6 отключается, а возбудители колебаний включаются. Корпус 1 под действием вибрационного момента от возбудителей колебаний продолжает вращаться и осуществляет окончательную затяжку резьбового соединения. В процессе затяжки корпус 1 воздействует на выступ 10 наружной обоймы 8, поворачивает ее и осуществляет расклинивание обгонной муфты. Поводок 14, взаимодействуя с роликом 11, отводит его до упора в стенку внутренней обоймы 7.В этом положении поводок 14 и ролик 11 остаются до конца затяжки резьбового соединения.Формула изобретенияГайковерт по авт. св. Юо 1055636, отличающийся тем, что, с целью повышения производительности, он снабжен закрепленным на корпусе микропереключателем, предназначенным для включения возбудителей колебаний, установленными в рукоятке соосно с корпусом дополнительным двигателем и обгонной муфтой, внутренняя обойма которой связана с валом дополнительного двигателя, а наружная обойма подпружинена в окружном направлении относительно корпуса и периодически взаимодействует с микропереключателем.По комитета С и открыти ская наб., од, ул. Пр д. 4/5 ектная едактор М. Петровааказ 5169/11ВНИИПпо113035,Филиал ПП Составитель В. Т Техред И. Верес Тираж 1031 И Государственного делам изобретений Москва, Ж - 35, Рауш П Патент, г. Ужгор
