Формирователь радиоимпульсов

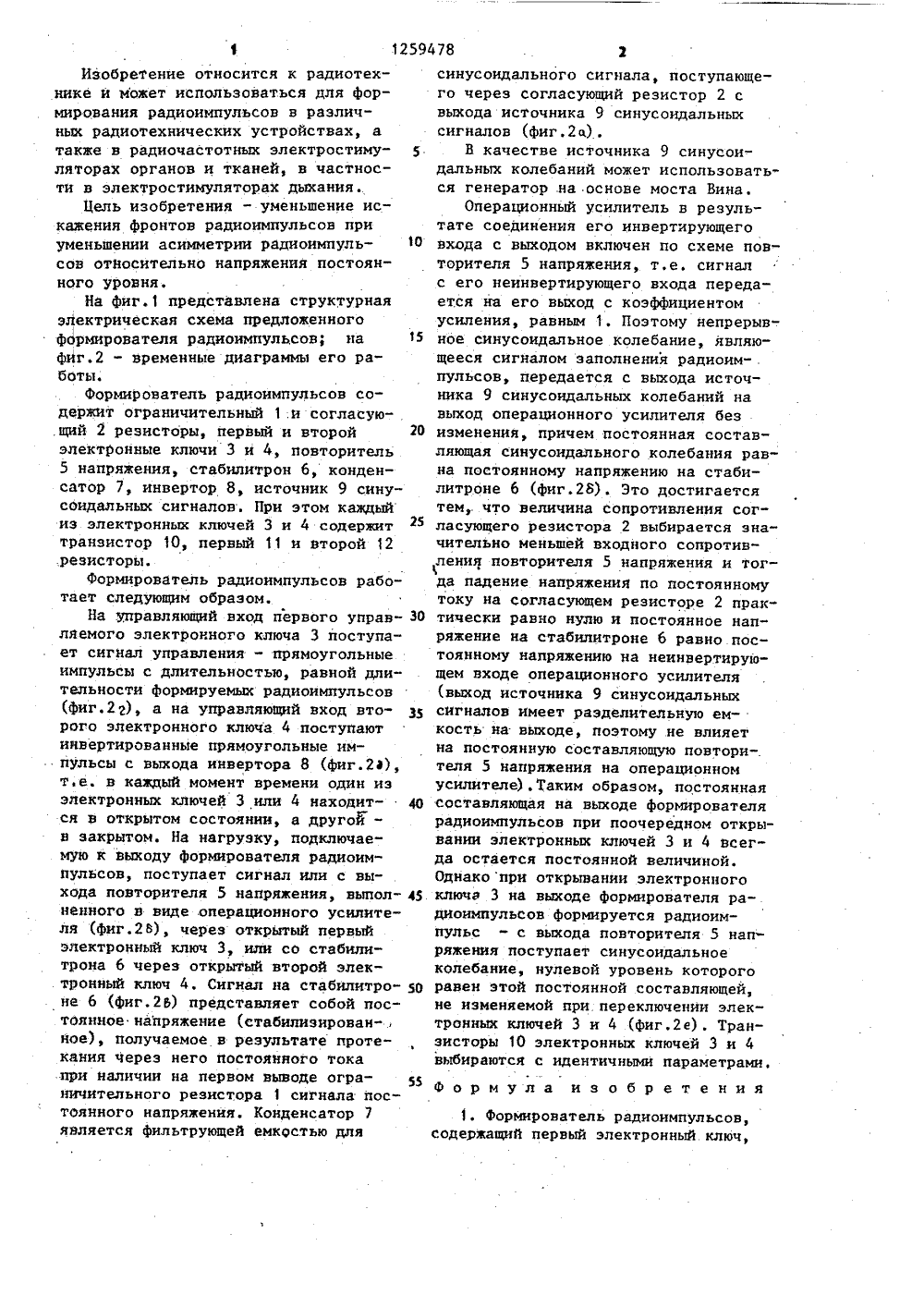

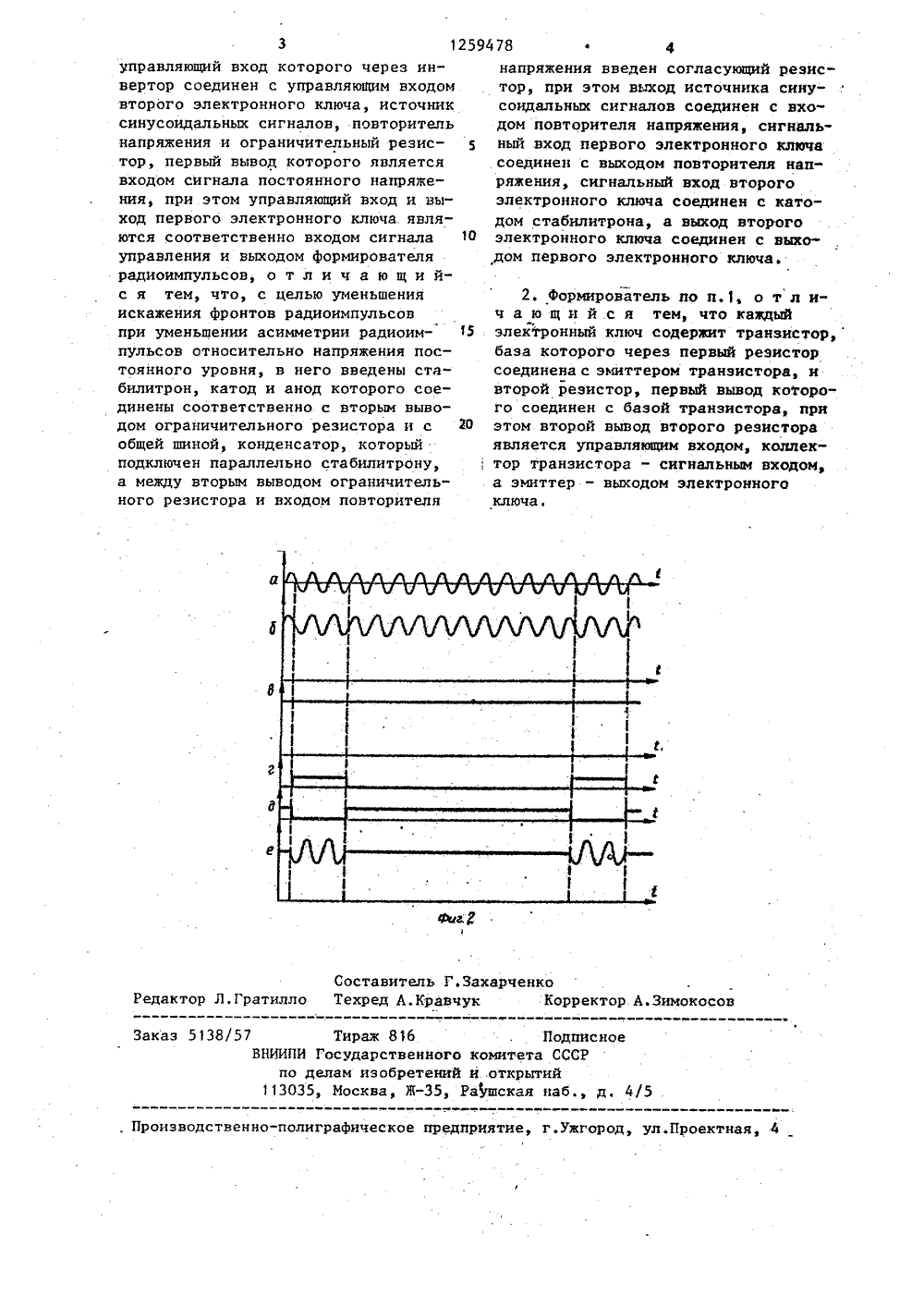

.4 ЗО БРЕТ ПИСА с. АВТОРСКОМУ( СВИДЕТЕЛЬСТВУ научно а элек ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Отделение Всесоюзного исспедовательского институт тромеханики(56) Авторское свидетельство СССР У 1108613, кл. Н 03 К 3/80, 1982.Приборы и техника эксперимента, 1973, У 3, с,123-125.(54) ФОРМИРОВАТЕЛЬ РАДИОИМПУЛЬСОВ(57) Изобретение относится к радиотехникеЦель изобретения - уменьше-. ние искажения фронтов радиоимпульса при уменьшении асимметрии радиоимпульсов относительно напряжения постоянного уровня. Устройство содержит ограничительный резистор (Р) 1, согласующий Р 2, повторитель напряжения (ПН) 5, стабилитрон 6, конденсатор 7, . инвертор 8, источник 9 синусоидальных сигналов и два электронных ключа (ЭК) 3 и 4, выполненных каждый из транзистора 10 и двух Р 11 и 12, Непрерывное синусоидальное колебание, являющееся сигналом заполнения радио- импульсов, передается с выхода источника 9 на выход ПН 5 беэ изменения. При этом постоянная составляющая синусоидального колебания равна постоянному напряжению на стабилитроне 6 : за счет выбора веЛичины сопротивления Р 2, значительно меньшей входного сопротивления ПН 5, Таким образом при поочередном открывании ЭК 3 и 4 постоянная составляющая на выходе устройства всегда остается постоянной величиной. Цель достигается введением Р 2, стабилитрона 6 и фильтрующего конденсатора 7. Отличием устройства по п.2 ф-лы является вы- Еполнение ЭК 3,4, 1 з,п. ф-лы, 2 ил,Изобретение относится к радиотехнике и может использоваться для формирования радиоимпульсов в различных радиотехнических устройствах, а также в радиочастотных электростимуляторах органов и тканей, в частности в электростимуляторах дыханияЦель изобретения - уменьшение искажения фронтов радиоимпульсов при уменьшении асимметрии радиоимпуль сов относительно напряжения постоянного уровня.На фиг.1 представлена структурная электрическая схема предложенного формирователя радиоимпульсов; на 15 фиг.2 - временные диаграммы его работы.Формирователь радиоимпульсов содержит ограничительный 1.и согласую- . .щий 2 резисторы, первый и второй 20 электронные ключи 3 и 4, повторитель 5 напряжения, стабилитрон б, конденсатор 7, инвертор 8, источник 9 синусоидальных сигналов. При этом каждый из электронных ключей 3 и 4 содержит транзистор 10, первый 11 и второй 12 .резисторы.Формирователь радиоимпульсов работает следующим образом.На управляющий вход первого управ- З 0 ляемого электронного ключа 3 поступа- ет сигнал управления - прямоугольные импульсы с длительностью, равной длительности формируемых радиоимпульсов (фиг,22), а на управляющий вход второго электронного ключа 4 поступают инвертированные прямоугольные импульсы с выхода инвертора 8 (фиг.2 Э) т,е. в каждый момент времени один иэ электронных ключей 3 или 4 находит ся в открытом состоянии, а другой - в закрытом. На нагрузку, подключаемую к выходу формирователя радиоимпульсов, поступает сигнал или с выхода повторителя 5 напряжения, выпол ненного в виде операционного усилителя (фиг.28), через открытый первый электронный ключ 3, или со стабилитрона 6 через открытый второй электронный ключ 4. Сигнал на стабилитро- З 0 не 6 (фнг,2 Ь) представляет собой постоянное напряжение (стабилизирован-., ное), получаемое в результате протекания через него постоянного тока при наличии на первом выводе огра- у ничительного резистора 1 сигнала постоянного напряжения. Конденсатор 7 является фильтрующей емкостью для синусоидального сигнала, поступающего через согласующий резистор 2 с выхода источника 9 синусоидальных сигналов (фиг .2 а) .В качестве источника 9 синусоидальных колебаний может использоваться генератор на основе моста Вина.Операционный усилитель в результате соединения его инвертирующего входа с выходом включен по схеме повторителя 5 напряжения, т.е. сигнал с его неинвертирующего входа передается на его выход с коэффициентом усиления, равным 1. Поэтому непрерыв" ное синусоидальное колебание, являющееся сигналом заполнения радиоим- . пульсов, передается с выхода источника 9 синусоидальных колебаний на выход операционного усилителя без изменения, причем постоянная составляющая синусоидального колебания равна постоянному напряжению на стабилитроне 6 (фиг.28). Это достигается тем, что величина сопротивления согласующего резистора 2 выбирается значительно меньшей входного сопротивления повторителя 5 напряжения и тогда падение напряжения по постоянному току на согласующем резисторе 2 практически равно нулю и постоянное напряжение на стабилитроне 6 равно постоянному напряжению иа неинвертирующем входе операционного усилителя (выход источника 9 синусоидальных сигналов имеет разделительную емкость на выходе, поэтому не влияет на постоянную составляющую повтори-. теля 5 напряжения на операционном усилителе). Таким образом, постоянная составляющая на выходе формирователя радиоимпульсов при поочередном открывании электронных ключей 3 и 4 всегда остается постоянной величиной.Однако при открывании электронного ключа 3 на выходе формирователя радиоимпульсов формируется радиоимпульс - с выхода повторителя 5 напряжения поступает синусоидальное колебание, нулевой уровень которого равен этой постоянной составляющей, не изменяемой при переключении электронных ключей 3 и 4 (фиг.2 е). Транзисторы 10 электронных ключей 3 и 4 выбираются с идентичными параметрами,Формула и з о б р е т е н и я1. Формирователь радиоимпульсов,содержащий первый электронный ключ,Составитель Г.ЗахарченкоГратилло Техред А.Кравчук Корректор А.Зимокосо Редак 5138/57 Ти ВНИИПИ Государственног по делам изобретени 113035, Москва, Ж, раж 81 б дписноССР ак комитетаи,открыта 9 шская б д, 4 оизводственно-полиграфическое предприятие, г.ужгород, ул.Проектная,управляющий вход которого через инвертор соединен с управляющим входомвторого электронного ключа, источниксинусоидальных сигналов, повторительнапряжения и ограничительный резистор, первый вывод которого являетсявходом сигнала постоянного напряжения, при этом управляющий вход и выход первого электронного ключа. являются соответственно входом сигналауправления и выходом формирователярадиоимпульсов, о т л и ч а ю щ и йс я тем, что, с целью уменьшенияискажения фронтов радиоимпульсовпри уменьшении асимметрии радиоимпульсов относительно напряжения постоянного уровня, в него введены стабилитрон, катод и анод которого соединены соответственно с вторым выводом ограничительного резистора и собщей шиной, конденсатор, которыйподключен параллельно стабилитрону,а между вторым выводом ограничительного резистора и входом повторителя 259478 4напряжения введен согласующий резистор, при этом выход источника синусоидальных сигналов соединен с входом повторителя напряжения, сигнальный вход первого электронного ключа соединен с выходом повторителя нап" ряжения, сигнальный вход второго электронного ключа соединен с катодом стабилитрона, а выход второго 10 электронного ключа соединен с выходом первого электронного ключа. 2. формирователь по п.1, о т л ич а ю щ и й .с я тем, что каждый 15 электронный ключ содержит транзистор,база которого через первый резисторсоединена с эмиттером транзистора, ивторой резистор, первый вывод которого соединен с базой транзистора, при 20 этом второй вывод второго резистораявляется управляющим входом, коллек, ,тор транзистора - сигнальным входом,а эмиттер - выходом электронногоключа
