Запоминающее устройство для систем программного управления

Номер патента: 124721

Автор: Разумовский

ZIP архив

Текст

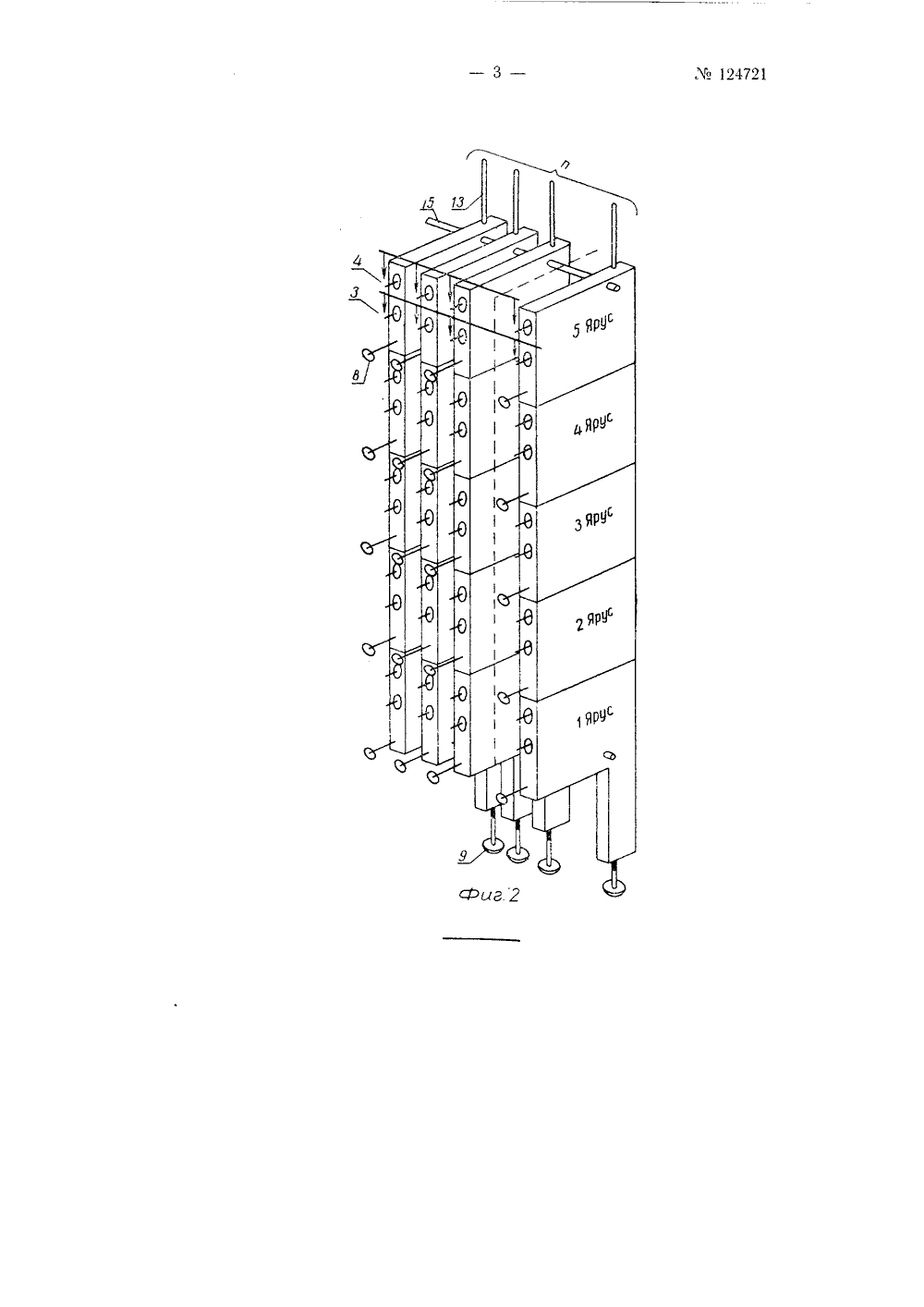

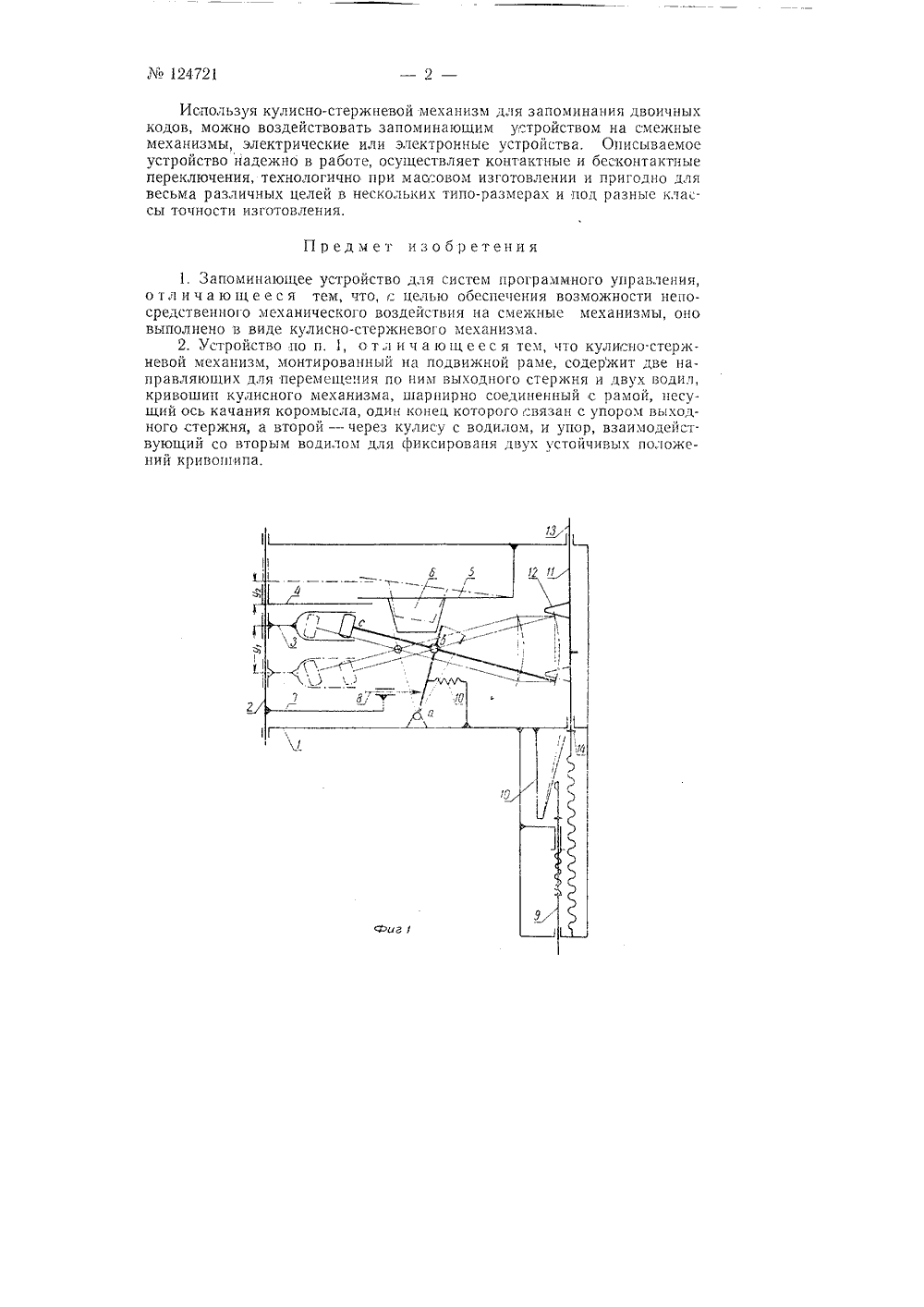

Юо 124721 Класс 42 г, 3 ф юг ПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ В, А Разумовский АПОМИНАЮЩЕЕ УСТРОЙСТВО ДЛЯ СИСТЕМ ПРОГРАММНОГО УПРАВЛЕНИЯЗаявлено 25 ноября 1958 г. за М 66564/26 в Когиитет по лелаги пзобретен и открытий при Совете 11 инистров СССРОпубликовано в Бюллетене изобретенийь М 23 за 1959 г. Известные запоминающие устройства для си,тем программного управления, выполненные в виде механических систем, обычно имеют в своем составе электрические элементы, информация которых выдастся в виде напряжения, воздействующего на исполнительную систему,Описываемое запоминающее устройство отличается от нзве тных механических устройств тем, что оно выполнено в виде юли, но-стержневого механизма, при котором единичная информация выдается в виде механического перемещения стержня,На фиг. 1 изображен единичный программный механизм. Здесь: 1 - корпус механизма; 2 - направляющая; 3 - водило управления передачей информации внутри механизма; 4 - водило сброса и запоминания информации; 6 - пружина с упором 6; 7 - направляющая для установщика 8; 9 - толкатель; 10 - прудкины; 11 стержень с выступом 12 и упором 13.Установка кода в запоминающем устройстве производится перемещением водила 3 по направляющей 2, С помощью водила 4 и пружины 6 с упором 6 положение водила фиксируется. При перемещении водила 3 на величину у а водила 4 на величину у, воздействием на коромысло сд, ось качания которого находит я на кривошипе аб, стержень 11, выдаю 1 ций информацию, переместится на некоторую величину, Грн помощи толкателя 9 с пружиной, пружины 10 и упора 14 осуществгяе 1:я выдача информации перемещением стержня 11 под воздействием своей пружины,На фиг. 2 изображено запоминающее устройство для систем программного управления, содержащего пять ярусов по п единичных программных механизмов, скрепленных монтажным стержнем 16. Такое объединение запоминающих механизмов обеспечивает запоминание . многоразрядных двоичных чисел и различных программ, М 124721Используя кулисно-стержневой механизм для запоминания двоичных кодов, можно воздействовать запоминающим устройством на смежные механизмы, электрические или электронные устройства. Описываемое устройство надежно в работе, осуществляет контактные и бесконтактные переключения, технологично при маоовом изготовлении и пригодно для весьма различных целей в нескольких типо-размерах и под разные классы точности изготовления.Предмет изобретения1. Запоминающее устройство для систем программного управления, о т л и ч а ю щ е е с я тем, что, с целью обеспечения возможности непосредственного механического воздействия на смежные механизмы, оно выполнено в виде кулисно-стержневого механизма.2. Устройство по п, 1, о тл и ч а ющеес я тем, что кулисно-стержневой механизм, монтированный на подвижной раме, содержит две направляющих для перемещения по ним выходного стержня и двух водил, кривошип кулисного механизма, шарнирно соединенный с рамой, несущий ось качания коромысла, один конец которого связан с упором выходного стержня, а второй - через кулису с водилом, и упор, взаимодействующий со вторым водилом для фиксированя двух устойчивых положений кривошипа.

Смотреть

Заявка

616564, 25.11.1958

Разумовский В. А

МПК / Метки

МПК: G05G 21/00

Метки: запоминающее, программного, систем

Опубликовано: 01.01.1959
