Устройство для определения положения и износа направляющих лестничного полотна эскалатора
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст
СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 119 5/О 1511 4 В ИЕ ИЗОБРЕМЪГ СВИДЕТЕЛЬСТВ САН и .: ; АВТОРС 3 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Всесоюзный ордена Трудового КрасногоЗнамени научно-исследовательский институт железнодорожного транспорта(54) (57) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ПОЛОЖЕНИЯ И ИЗНОСА НАПРАВЛЯЮЩИХ ЛЕСТНИЧНОГО ПОЛОТНАЭСКАЛАТОРА, содержащее два источникалазерного излучения, установленные на штативах в районе верхней входной площадки эскалатора, эталонную ступень, по краям которой установлены два приемника лазерного излучения, отличающееся тем, что, с целью повышения точности и снижения трудоемкости измерений, оно снабжено видеомагнитофоном и блоком контроля пройденного пути, включающим в себя индукционный датчик, усилитель и формирователь импульсов, а приемники лазерного излучения имеют общий синхронизатор разверток и каждый из них представляет собой телевизионную камеру со светофильтрами, при этом входы видеомагнитофона соединены с выходами сип хронизатора разверток, а вход зву кового канала видеомагнитофона подключен к выходу блока контроля пройденного пути.Изобретение относится к подъемно-транспортному машиностроению и может быть 1 О 15 20 25 ЗО 35 40 45 .50 использовано преимущественно в технологическом процессе монтажа, капитального ремонта и обслуживания эскалаторов.Цель изобретения - повышение точности и снижение трудоемкости измерений.На фиг. 1 изображена функциональная схема устройства в режиме записи; на фиг. 2 - то же, в режиме воспроизведения результатов измерения; на фиг. 3 эталонная ступень эскалатора с установленной на ней аппаратурой.Устройство для определения положения и износа направляющих состоит из двух источников 1 лазерных лучей (фиг. 1), получающих питание от общего источника 2 питания, установленных на верхней площадке эскалатора на специальных штативах, позволяющих изменять угол наклона лазерного луча, эталонной ступени 3 эскалатора, с установленными на ней двумя приемными телевизионными камерами 4, имеющими общий синхронизатор развертки и встроенные в них устройства 5 отклонения лучей, видеомагнитофона 6, блока 7 контроля пройденного пути, включающего индукционный датчик 8, усилитель 9 и формирователь 10 импульсов. Для воспроизведения записи видеомагнитофона 6 использустся телевизионный приемник1.Блок 12 предназначен для расшифровки информации, записанной видеомагнитофоном с блока контроля пройденного пути. Блок 12 состоит из пересчетной схемы и цифрового индикатора. Телевизионные камеры 4 снабжены светофильтрами 3.Устройство работает следующим образом.Для производства замеров в начале обследуемого участка из лестничного полотна эскалатора вынимается одна ступень и на ее место устанавливается эталонная прецизпонная ступень 3 данного типа эскалатора, изготовленная из износостойких материалов, па которой установлены две приемные камерь 4, видеомагнитофон 6 и блок 7 контроля ппойденного пути. Эталонная ступень 3 может быть установлена в верхней или нижней части контролируемого участка. Предварительно в месте установки ступен производится контрольный замеч износа направ; зющих для выбора начальной точки отсчета. Далее включаются источники 1 лазерных лучей, и лазерные лучи направ.,ив тся в центры экранов видиконов теле;изион.;ых камер 4, при этом отверстия объективов могут оыть закрыты светофильтрами 13 для снижения яркости лазерных лучей.Перед началом измерений на прогретой аппаратуре выполняется калибровка устройсз ва, для чего на видеомагнитофоне производится контрольная запись отклонения лучей лазерных источников 1 света при механическом смеп 1 ении эталонной ступени 3 по оси Х. а затем по оси у, например, с помощью калиброванных пластин толщиной 1 мм. На экране телевизионного приемника 11 уста навливается определенная величина отклонения светового пятна от лазерных источников света, например 10 мм.Таким образом, устанавливается масштаб сетки, нанесенной на экране, равный в данном случае 1:10, После калибровки с помощью устройств 5 отклонения лучей светящиеся точки от первого и второго источников света устанавливаются на горизонтальной линии симметрично относительно центра экрана, затем телевизионный приемник отключается от видеомагнитофона, и устройство готово к работе.Для проведения измерений видеомагнитофон 6 включается на запись и эскалатор запускается на вспомогательном приводе со скоростью 0,04 м/с вверх или вниз, в зависимости от того, в каком месте обследуемого участка установлена эталонная ступень 3. На ленте видеомагнитофона фиксируются следующие величины: поперечный износ правой и левой направляющих основных бегунков, волнообразный износ направляющих и непрямолинейность одной нитки направляющих основных бегунков относительно другой, завышение одной нити направляющей над другой, асимметрия лестничного полотна относительно вертикальной плоскости симметрии.В процессе измерений износ направляющих вспомогательных бегунков не учитывается, так как они практически не изнашиваются и поэтому служат базовой плоскостью, относительно которой производится измерение вертикальных перемещений основньгх бегунков.Работа блока контроля пройденного пути основана на фиксации импульсов, возникающих при проходе зубцов диска, укрепленного на основном бегунке эталонной ступени, около индукционного датчика.Расшифровка видеомагнитофонной записи измерений выполняется следующим образом.Собирается схема воспроизведения (фиг. 2). Выход видеомагнитофона 6 подключается непосредственно к телевизионному приемнику 11, а выход звукового канала подключается к входу блока 12, который преобразует сигналы, поступающие от блока 7 контроля пройденного пути, и индицирует их в цифровой форме на экране индикатора.В процессе воспроизведения записи видеомагнитофона 6 на телевизионном приемнике 11, экран которого имеет координатную сетку по отклонению светового пятна от лазерных источников света, можно определить истинную величину всех контролируемых параметров с учетом масштабных коэффициентов. Координатная сетка на экране телевизионного приемника нанесена равномерно в масштабе, обеспечивающем про1245533 ченных допустимых значений, то эскалатор считается исправным. В случае выхода световых пятен за границы допустимых значений запись останавливается и по координатной сетке определяются численные значения отклонения измеряемых величин с учетом принятого масштаба. Одновременно на экране цифрового индикатора останавливается текушая координата пути, по которой находится место отклонения контролируемых параметров. г. Составитель Е ред И. Верес аж 799 арственного зобретений и- 35, Раушектор Л. Зимокосо исноеССР Редактор И. ДербЗаказ 3956/14 ех ВНИИПИ Госуд по делам и 13035, Москва, Ж Филиал ППП Патен4/5ктная, 4 изводство измерений с точностью до 0,01 мм. На экране, в правой и левой его части, более толстыми линиями нанесены фигуры (прямоугольники или квадраты), которые ограничивают максимальную допустимую величину положительного и отрицательного изменений контролируемых параметров. Если при воспроизведении записи измерений световые пятна от источников лазерных лучей на выходят за границу очерБелов Корр Подг омитета С открытий кая наб.,д, ул. Про

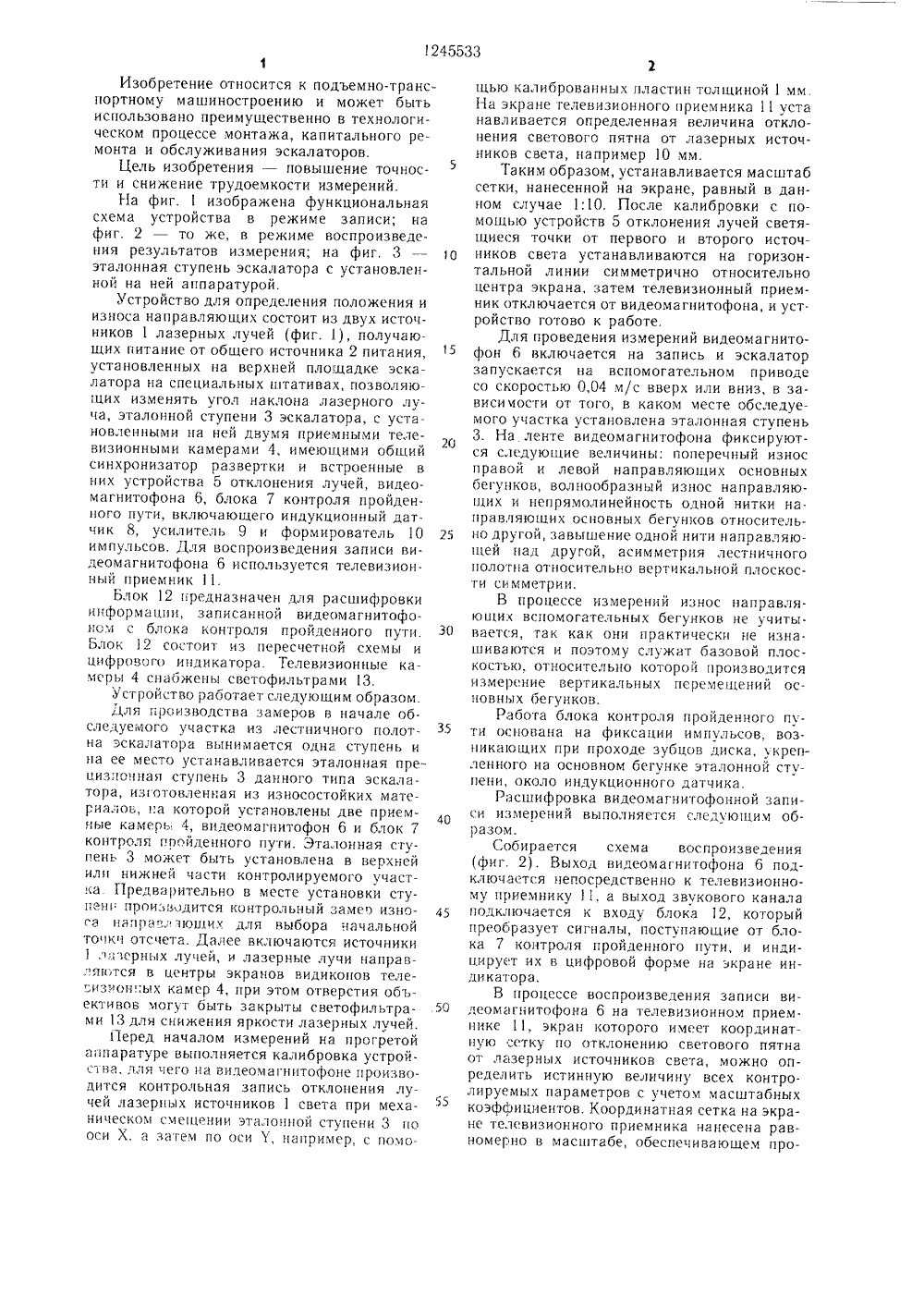

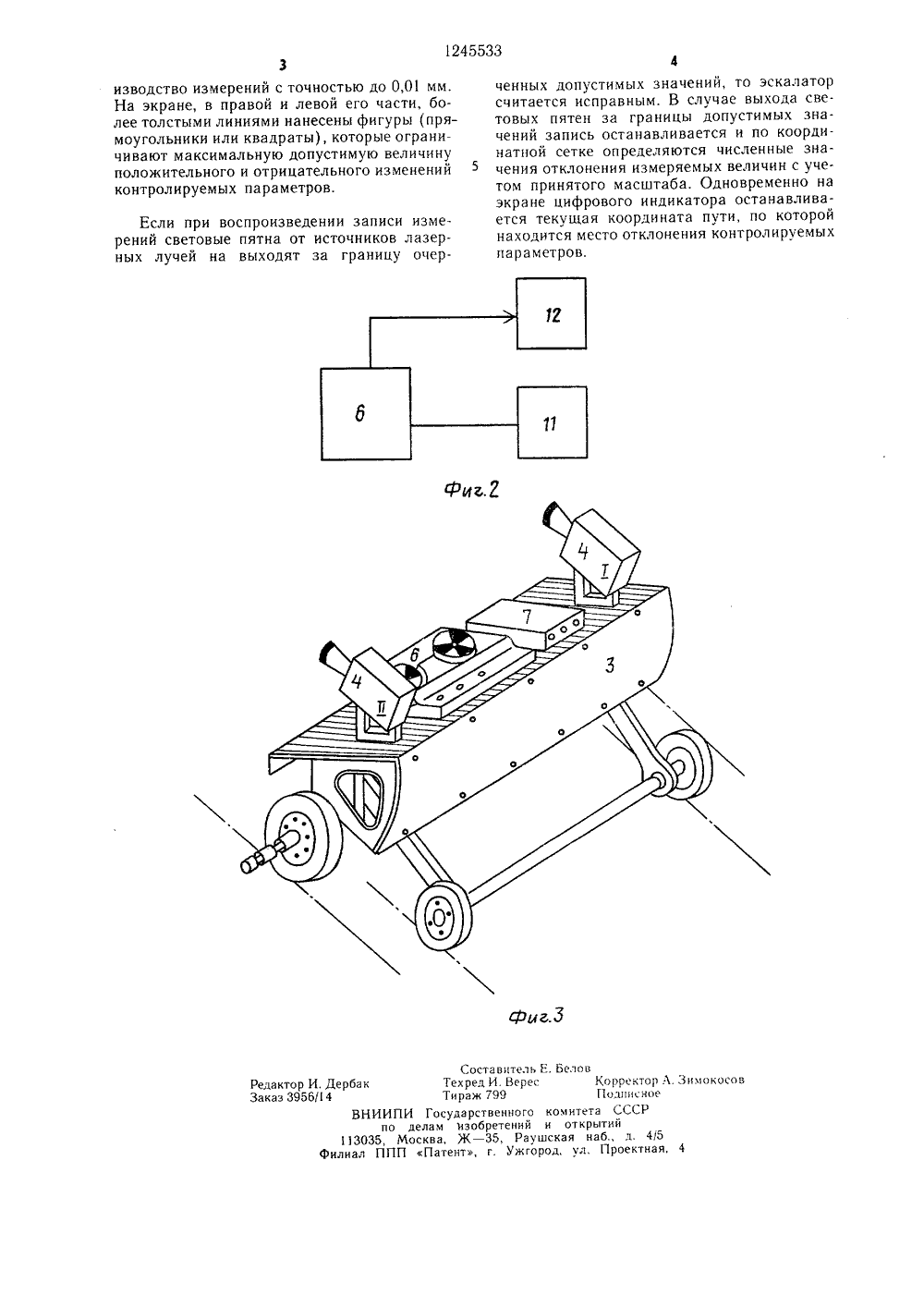

СмотретьЗаявка
3766339, 17.07.1984
ВСЕСОЮЗНЫЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ НАУЧНО ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА
МОНФРЕД ЕВГЕНИЙ ВЛАДИМИРОВИЧ, ШАРОВ АЛЕКСАНДР АНДРЕЕВИЧ, ШТУРКО МИХАИЛ АНДРЕЕВИЧ, ЕРЕМЕЕВ ЮРИЙ МИХАЙЛОВИЧ, БЕЛОВ ЕВГЕНИЙ ФЕДОРОВИЧ
МПК / Метки
МПК: B66B 5/02
Метки: износа, лестничного, направляющих, положения, полотна, эскалатора
Опубликовано: 23.07.1986
