Устройство для приема фазоманипулированных сигналов

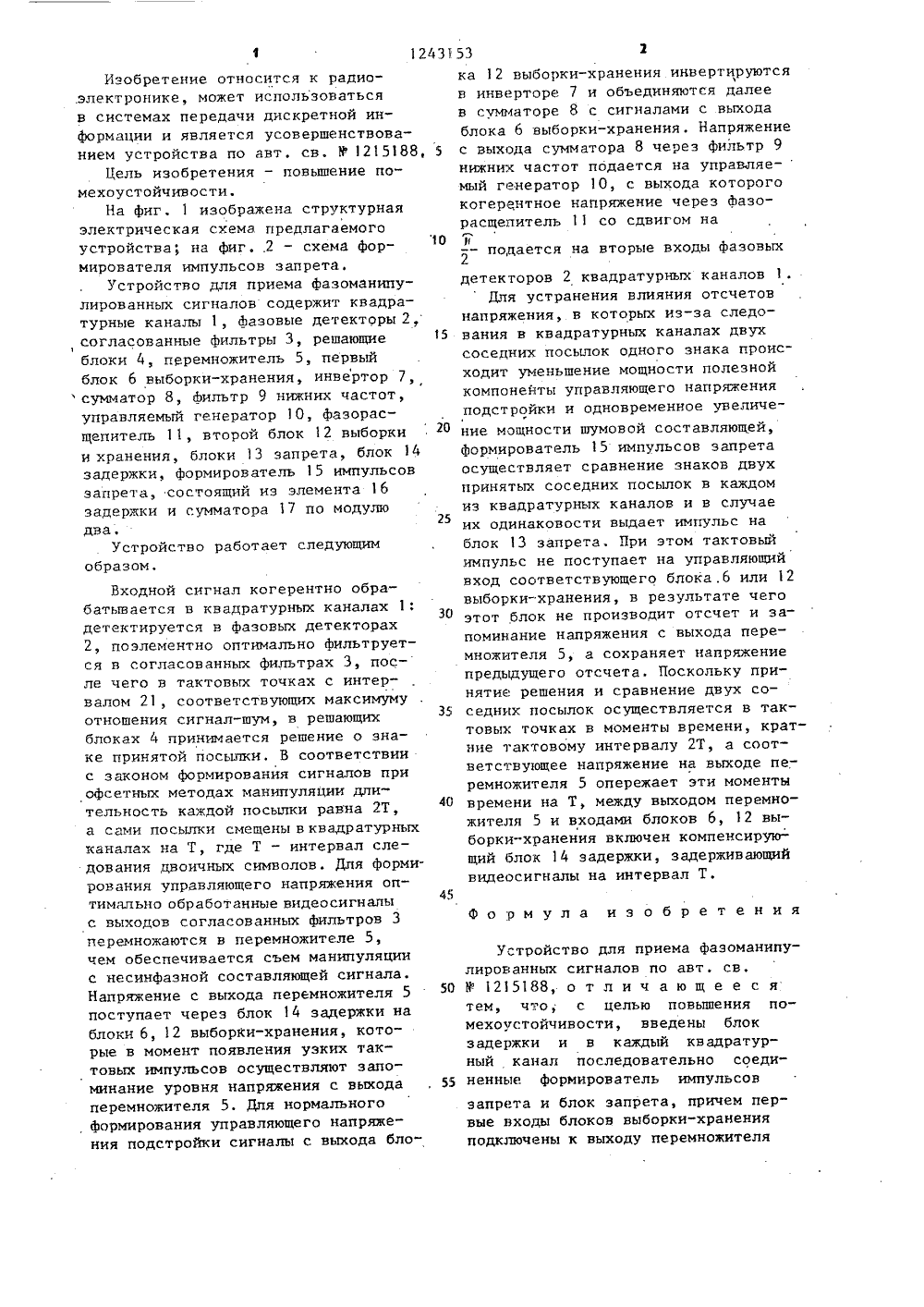

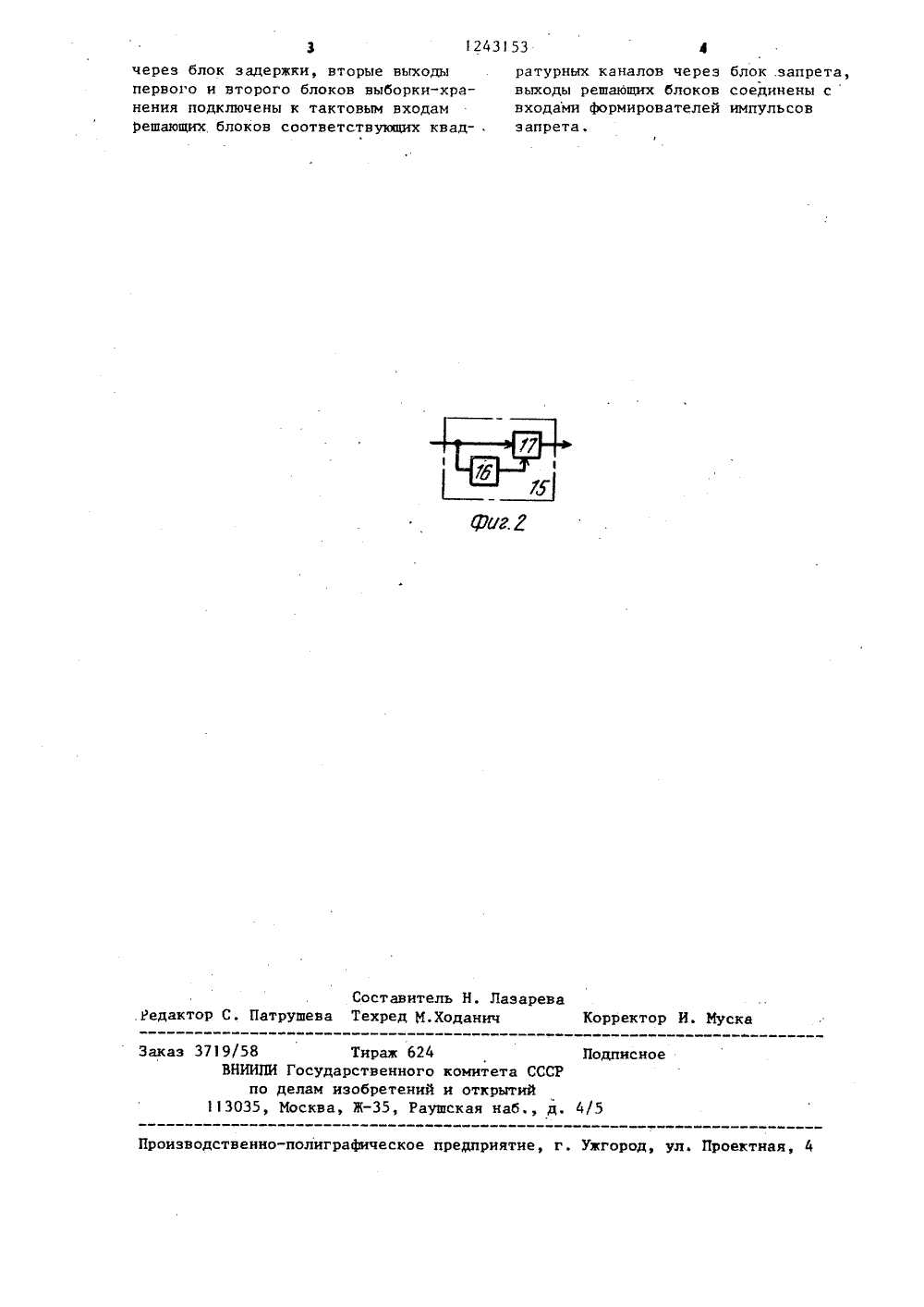

(21 (22 (46 дет пос тор ятой поГОСУДАРСТВЕННЫЙ КОМИТЕТ ССС ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫ К АВТОРСКОМУ СВИ(56), Авторское свидетельство СССР В 1215188, кл. Н 04 1 27/22, 1984. (54) УСТРОЙСТВО ДЛЯ ПРИЕМА ФАЗОМАНИПУЛИРОВАННЫХ СИГНАЛОВ(57) Изобретение относится к радиоэлектронике может использоваться в системах передачи дискретной информации и является усовершенствованием устройства по авт. св. В 1215188. Повьппается номехоустойчивость. Входной сигнал поступает на два квадратурных канала (КК) 1. В этих каналах сигнал через фазовыйектор 2 и согласованный фильтр 3тупает на решающий блок 4, в коом определяется знак прин сылки. Формирователь 15 импульсов запрета сравнивает знаки двух принятых соседних посылок и прн их одинаковости выдает импульс на блок 13запрета, С одного выхода каждого КК 1(согласованного фильтра 3) сигналыпоступают на перемножитель 5, где.происходит съем манипуляции с несинфазной составляющей сигнала. С перемножителя 5 напряжение через блок 14задержки поступает на блоки выборкихранения (БВХ) 6, 12, в которых запоминается по тактовым импульсам,поступающим с другого выхода КК 1 ипрошедшим через блок 13 запрета.Сигнал с БВХ 6 и сигнал с. БВХ 12,прошедший через инвертор 7, объединяются в сумматоре 8. Результирующийсигнал через фильтр 9 нижних частотпоступает на управляемый генератор 10Его напряжение подается на другиевходы фазового детектора 2 каждогоКК 1. Тактовые импульсы с периодом 2 Тпоступают на блок 13 запрета и решающий блок 4 КК 1 со смещением на Т,.2 ил,50 55 запрета и блок запрета, причем первые входы блоков выборки-храненияподключены к выходу перемножителя Изобретение относится к радио.электронике, может использоватьсяв системах передачи дискретной информации и является усовершенствованием устройства по авт. св. У 1215188Цель изобретения - повьддение помехоустойчивости.На фиг. 1 изображена структурнаяэлектрическая схема предлагаемогоустройства; на фиг 2 - схема Формирователя импульсов запрета.Устройство для приема фазоманипулированных сигналов содержит квадратурные каналы 1, Фазовые детекторы 2,согласованные фильтры 3, решающиеблоки 4, перемножитель 5, первыйблок 6 выборки-хранения, инвертор 7,сумматор 8, Филътр 9 нижних частот,управляемый генератор 10, Фазорасщепитель 11, второй блок 12 выборкии хранения, блоки 13 запрета, блок 14задержки, формирователь 15 импульсовзапрета, состоящий из элемента 16задержки и сумматора 7 по модулюдва,Устройство работает следующимобразом. Входной сигнал когерентно обрабатывается в квадратурных каналах 1: детектируется в фазовых детекторах 2, поэлементно оптимально фильтруется в согласованных филътрах 3, после чего в тактовых точках с интервалом 21, соответствующих максимуму отношения сигнал-шум, в решающих блоках 4 принимается решение о знаке принятой посылки. В соответствии с законом формирования сигналов при офсетных методах манипуляции длительность каждой посылки равна 2 Т, а сами посылки смещены в квадратурных каналах на Т, где Т - интервал следования двоичных символов. Для Формирования управляющего напряжения оптимально обработанные видеосигналы с выходов согласованных фильтров 3 перемножаются в перемножителе 5, чем обеспечивается съем манипуляции с несинфазной составляющей сигнала. Напряжение с выхода перемножителя 5 поступает через блок 14 задержки на блоки 6, 12 выборки-хранения, которые в момент появления узких тактовых импульсов осуществляют запоминание уровня напряжения с вьмода перемножителя 5, Для нормального формирования управляющего напряжения подстройки сигналы с выхода бло 5 10 15ка 12 выборки-хранения инвертируются в инверторе 7 и объединяются далее в сумматоре 8 с сигналами с выхода блока 6 выборки-хранения, Напряжение с выхода сумматора 8 через фильтр 9 нижних частот подается на управляе-мый генератор 10, с выхода которого когерентное напряжение через фазорасщепитель 11 со сдвигом на - подается на вторые входы фазовых 2детекторов 2 квадратурных каналов 1.Для устранения влияния отсчетов напряжения, в которых из-за следования в квадратурных каналах двух соседних посылок одного знака происходит уменьшение мощности полезной компонейты управляющего напряжения подстройки и одновременное увеличение мощности шумовой составляющей, Формирователь 15 импульсов запрета осуществляет сравнение знаков двух принятых соседних посылок в каждом из квадратурных каналов и в случае их одинаковости выдает импульс на блок 13 запрета, При этом тактовый импульс не поступает на управляющий вход соответствующего блока.б или 12 выборки-хранения, в результате чего этот блок не производит отсчет и запоминание напряжения с выхода пере- множителя 5, а сохраняет напряжение предыдущего отсчета. Поскольку принятие решения и сравнение двух соседних посылок осуществляется в тактовых точках в моменты времени, кратние тактовому интервалу 2 Т, а соответствующее напряжение на выходе перемножителя 5 опережает эти моменты времени на Т, между выходом перемножителя 5 и входами блоков 6, 12 выборки-хранения включен компенсирующий блок 14 задержки, задерживающий видеосигналы на интервал Т. Фо рмула изобретения Устройство для приема фазоманипулированных сигналов по авт. св.В 1215188, о т л и ч а ю щ е е с я тем, что, с целью повышения помехоустойчивости, введены блок задержки и в каждый квадратурный канал последовательно соединенные формирователь импульсов1243153 через блок задержки, вторые выходыпервого и второго блоков выборки-хранения подключены к тактовым входамРешающих блоков соответствующих квадоставител ехред М,Х ар Патрушева орректор И. Муска Подписно аказ омитета СССР открытий кая наб., д Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,19/58 Тираж ВНИИПИ Государственпо делам изобрет 13035, Москва, Ж,624 ого ний ратурных каналов через блок .запрета,выходы решающих блоков соединены свходами формирователей импульсовзапрета.
