Цифровой калибратор фазы

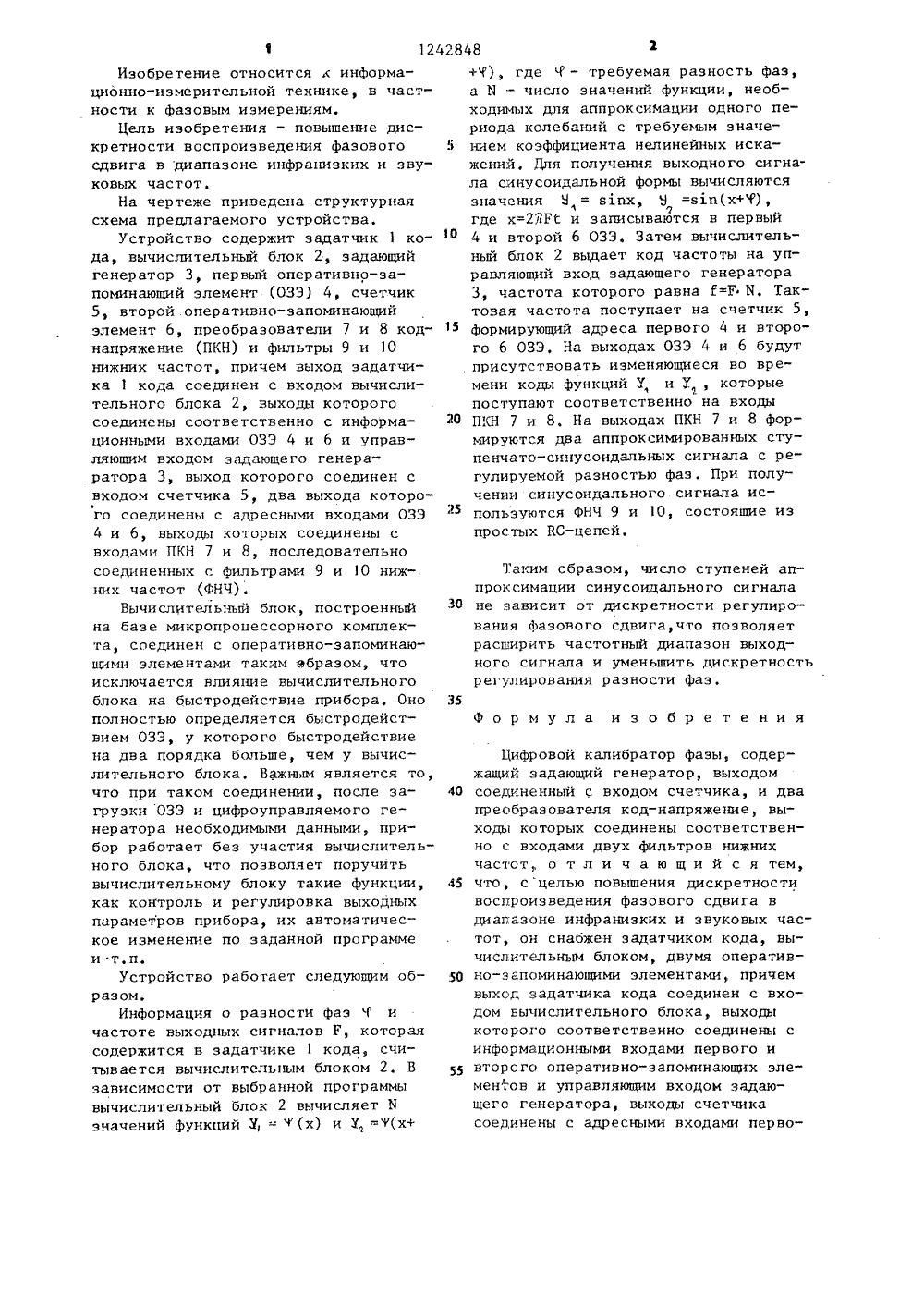

программе. 1 ил,б,ГосудАРственный номитет ссс по делАм изОБРетений и ОткРы Н А ВТОРСНОМУ СВИДЕТЕЛЬСТ(71) Башкирский государственный уни верситет им. 40-летия Октября (72) В,М,Сапельников, А,Д,Максутов, В.В,Тарасов и Н.Н.Бикбулатов (53) 621.31.77(088.8)(56) Авторское свидетельство СССР У 725041, кл,с 01 К 25/04, 1977.Авторское свидетельство СССР В 853565, кл. С 01 К 25/04, 1979, (54) ЦИФРОВОЙ КАЛИБРАТОР ФАЗЫ (57) Изобретение относится к информационно-измерительной технике, в частности к фазовым измерениям. Цел изобретения - повышение дискретност воспроизведения фазового сдвига в диапазоне инфранизких и звуковых ча тот, Достигается цель введением вустройства задатчика 1 кода, вычислительного блока 2 и оперативно-запоминающих элементов 4 и 6. Кроме того,устройство содержит генератор 3,счетчик 5, преобразователи 7 и 8 коднапряжение и фильтры 9 и О нижнихчастот. Вычислительный блок 2 построен на базе микропроцессорного ком"ппекта. Быстродействие устройстваопределяется быстродействием оперативно-эапоминающих элементов 4 и 6,у которых быстродействие на два порядка больше, чем у вычислительногоблока 2, выполняющего в данном устройстве функции контроля и регулировки выходных параметров и их автоматическое изменение по заданной1 О 15 20 25 40 45 50 55 Изобретение относится к информационно-измерительной технике, в частности к фаэовым измерениям,Цель изобретения - повышение дискретности воспроизведения фазовогосдвига в диапазоне инфранизких и звуковых частот.На чертеже приведена структурнаясхема предлагаемого устройства.Устройство содержит задатчик 1 кода, вычислительный блок 2, задающийгенератор 3, первый оперативно-запоминающий элемент (ОЗЭ) 4, счетчик5, второй. оперативно-запоминающийэлемент 6, преобразователи 7 и 8 коднапряжение (ПКН) и фильтры 9 и 10нижних частот, причем выход задатчика 1 кода соединен с входом вычислительного блока 2, выходы которогосоединены соответственно с информационными входами ОЗЭ 4 и 6 и управляющим входом задающего генераратора 3, выход которого соединен свходом счетчика 5, два выхода которо 1го соединены с адресными входами ОЗЭ4 и 6, выходы которых соединены свходами ПКН 7 и 8, последовательносоединенных с фильтрами 9 и 10 нижних частот (ФНЧ).Вычислительньй блок, построенныйна базе микропроцессорного комплекта, соединен с оперативно-запоминающими элементами таким ебразом, чтоисключается влияние вычислительногоблока на быстродействие прибора, Онополностью определяется быстродействием ОЗЭ, у которого быстродействиена два порядка больше, чем у вычислительного блока, Важным является то,что при таком соединении, после загрузки ОЗЭ и цифроуправляемого генератора необходимыми данными, прибор работает без участия вычислительного блока, что позволяет поручитьвычислительному блоку такие функции,как контроль и регулировка выходныхпараметров прибора, их автоматическое изменение по заданной программе и т,п.Устройство работает следующим образом,Информация о разности фаз 1 и частоте выходных сигналов Р, которая содержится в эадатчике 1 кода, считывается вычислительиыи блоком 2, В зависимости от выбранной программы вычислительный блок 2 вычисляет Ы значений функций У, -" ф(х) и У., -:У(х++), где Ю - требуемая разность фаз,а Б - число значений функции, необходимых для аппроксиМации одного периода колебаний с требуемым значением коэффициента нелинейных искажений, Для получения выходного сигнала синусоидальной формы вычисляютсязначения И = впх, 9 =вп(х+Т),где х=23 Р и записываются в первый4 и второй 6 ОЗЭ, Затем вычислительный блок 2 выдает код частоты на управляющий вход задающего генератора3, частота которого равна Г=Р М, Тактовая частота поступает на счетчик 5,формирующий адреса первого 4 и второго 6 ОЗЭ, На выходах ОЗЭ 4 и 6 будутприсутствовать изменяющиеся во времени коды функций У и У , которыепоступают соответственно на входыПКН 7 и 8. На выходах ПКН 7 и 8 формируются два аппроксимированных ступенчато-синусоидальных сигнала с регулируемой разностью фаэ. При получении синусоидального сигнала используются ФНЧ 9 и 10, состоящие изпростых КС-цепей,Таким образом, число ступеней аппроксимации синусоидального сигнала не зависит от дискретности регулирования фазового сдвига,что позволяет расширить частотный диапазон выходного сигнала и уиеньшить дискретность регулирования разности фаэ.Формула изобретения Цифровой калибратор фазы, содержащий задающий генератор, выходом соединенный с входом счетчика, и два преобразователя код-напряжение, выходы которых соединены соответственно с входами двух фильтров нижних частот о т л и ч а ю щ и й с я тем, что, с"целью повышения дискретности воспроизведения фазового сдвига в диапазоне инфраниэких и звуковых частот, он снабжен эадатчиком кода, вычислительным блоком, двумя оперативно-запоминающиии элементами, причем выход задатчика кода соединен с входом вычислительного блока, выходы которого соответственно соединены с информационныии входаии первого и второго оперативно-запоминающих элементов и управляющим входом задающего генератора, выходы счетчика соединены с адресными входами первоСоставитель В.БыковТехред О.Сопко Корректор М,Максимишинец Редактор. А.Козориз Заказ 3699/43 Тираж 728 Подпи сно е ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5производственно-полиграфическое предприятие,г,Ужгород,ул.Проектная, 4 з 1242848 фго и второго оперативно-запоминаю- ветствующих разрядов первого и втощих элементов, выходы которых соеди- рого преобразователей код-напряженены соответственно с входами соот- ние,
