Кварцевый генератор импульсов

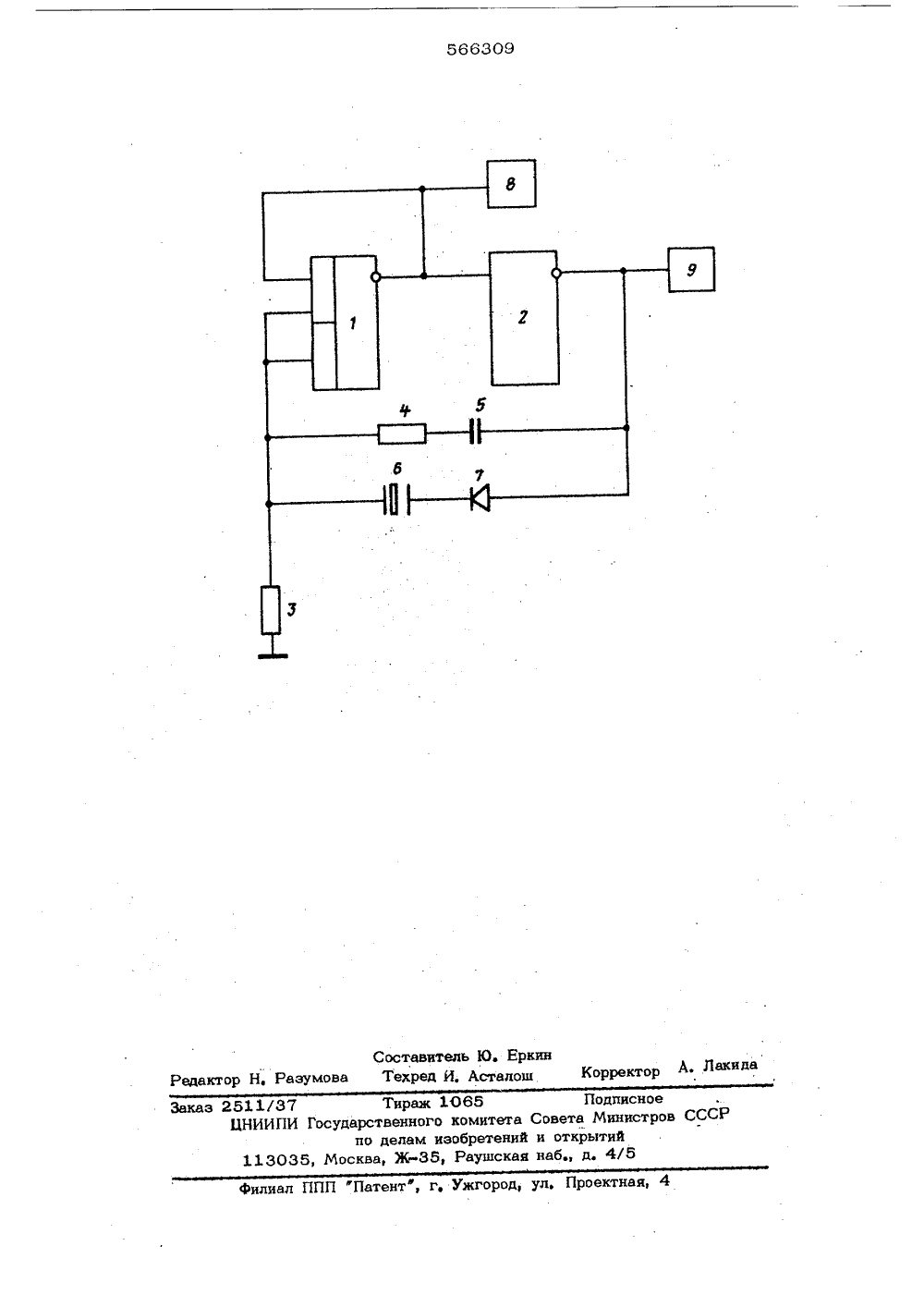

ОП ИСАНИ Е ИЗОБРЕТЕ Н ИЯ Союз Советских Социалистических Республик,08,7421) 205401 6/2 51 03 2 заявки с присоерииени (23) Приоритет (43) Опубликов :(.4 Щ.-Да.т 4 оду 4 осудврствеииый иамитетСаввтв Миииатрав СССРаа делан иэабретеиийи аткрытий о 25.07.77.Бюллет 621.373.5) Авторы изобретения Л, И. Кузнецов, А,;А,Бестужев нтьев и В. Ф, ЧернышТГ 71) Заявитель ИРХИ.,4) КВАРЦЕВЫЙ ГЕНЕРАТОР ИМПУЛЪСОВ ие относится к радиотехникеь использовано в устройствахой и измерительной техники.кварпевые генераторы импуль звестных кварцевых генераторо держит два логических инвертотельным конденсатором и одну й связи с кварцевым резонатоенным конденсатором. Этот гене- низкую стабильность амплитудь ыходных импульсов 111,Известен также. кварцевый генератор импульсов с -:держащий два последовательно включенных логических инвертора, расширительный вход первого из которых соединен через резистор смещения с обшей шиной, я выход соединен с его другим входом посредством первой цепи обратной связи и со оО входом второго инвертора, выход которого подключен к общей точке соединения двух параллельных цепочек второй пепи обратной связи, одна из которых содержит последовательно соединенные резистор и конденсатор,Изобретен и может быт вычислительнИзвестны сов 1112Один из и импульсов со ра с раздели цепь обратно ром и перем ратор имеет и частоты в а другая содержит последовательно соединенные кварцевый резонатор и варикап (12Этот генератор обладает сравнительно невысокой стабильностью частоты и амплитуды импульсов,Цель изобретения - повышение стабиле. ности частоты и амплитуды импульсов генератора. Для етого в кварцевом генераторе им пульсов, содержащем два последовательно включенных логических инвертора, расширительный вход первого из которых соединен через резистор смещения с общей шиной, а выход соединен с его другим входом посредством первой цепи обратной связи и со входом второго, инвертора, выход которого подключен к общей точке соединения двух параллельных цепочек второй цепи обратной связи, одна из которых содержит последовательно соединенные резистор и конденсатор, а другая содержит последовательно соединенные кварцевый резонатор и варикап, дру гая общая точка соединения двух параллельных цепочек второй цепи обратной связи подключена к месту соединения расширительноговхода первого логического инвертора с резистором смещения.На чертеже приведена принципиальная электрическая схема кварцевого генератора импульсов. 5Кварцевый генератор импульсов содержит. последовательно соединенные логические инверторы 1, 2. Расширительный вход логического инвертора 1 через резистор смещения 3 соединен с общей шиной, а вы ход соединен с его другим, входом посредством первой цепи обратной связи и со входом логического инвертора 2, выход которого подключен к обшей точке сое-. динения двух параллельных цепочек обраъ ной связи, одна из которых содержит пос ледовательно соединенные резистор 4 и конденсатор 5, а другая содержит последовательно соединенные кварцевый резонатор 6 и варикап 7. 20Другая общая точка соединения двух параллельных цепочек второй цепи обраъной связи (вывод резистора 4 и вывод кварцевого резонатора 6) подключена к месту соединения расширительного входа 25 первого логического инвертора 1 с резистором смешения 3.На выходах кварцевого генератора импульсов включены логические устройства 8 и 9, сигналы на вьродах которых сдвину- З 0 ты по фазе на 180 .Кварцевый генератор импульсов работает следующим образом.Первый логический инвертор 1 совместно с обратными связями генерирует синусоидальные колебания в усилительном режи-. ме работы, Выход синусоидальных колебаний взят с выхода логического инвертора 1, работающего в режиме усиления в силу того, что на его выходе появляется вы сокочастотная генерация, которую необходимо устранить цепью обратной связи, соотояшей из резистора 4 и конденсатора 5,Второй, логический инвертор 2 преобразует45 синусоидальыые колебанияпрямоугольныеимпульсы, и его вход соединен с входомлогического инвертора 1, образующего генератор синусоидальных колебаний,Первая цепь обратной связи включенас выхода на вход первого логического инвертора 1 и автоматически отключаетсявторой цепью обратной связи, состоящейиз резистора 4, конденсатора 5, кварцевого резонатора 6 и варикапа 7. Втораяцепь обратной связи является времязадаюшей и определяет частоту следования выходных импульсов,Формула.изобретенияКварцевый генератор импульсов, содержащий два последовательно включенных ло,-гических инвертора, расширительный вход первого из которых соединен через резистор смещения с общей шиной, а выход соединен с его другим входом посредством первой цепи обратной связи и со .входом второго инвертора, выход которого подключен к общей точке соединения двух параллельных цепочек второй цепи обратной связи, одна из которых содержит последовательно соединенные резистор и конденсатор, а другая содержит последовательно соединенные кварцевый резонатор и варикап, о т л и-, ч а ю-щ-и й с я тем, что, с целью повышения стабильности частоты и амплитуды импульсов, другая общая точка соединения двух параллельных цепочек второй цепй обратной связи подключена к месту соединения расширительного входа первого логического инвертора с резистором смещения.Источники информации, принятые во внимание при экспертизе:.1.ТЧВаттФеплаХЬЛ 12, Осс 1972, с. 470.2,60 есФоъ 1 с Ревфп23, 1970, с. 86.Составитель Ю, Еркин Редактор Н, Разумова Текред И. Асталош Корректор А Лаки "а Заказ 2511/37 Тираж 1065 ПодписноеЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5филиал ППП Патент, г, Ужгород, ул, Проектная, 4
