Формирователь импульсов

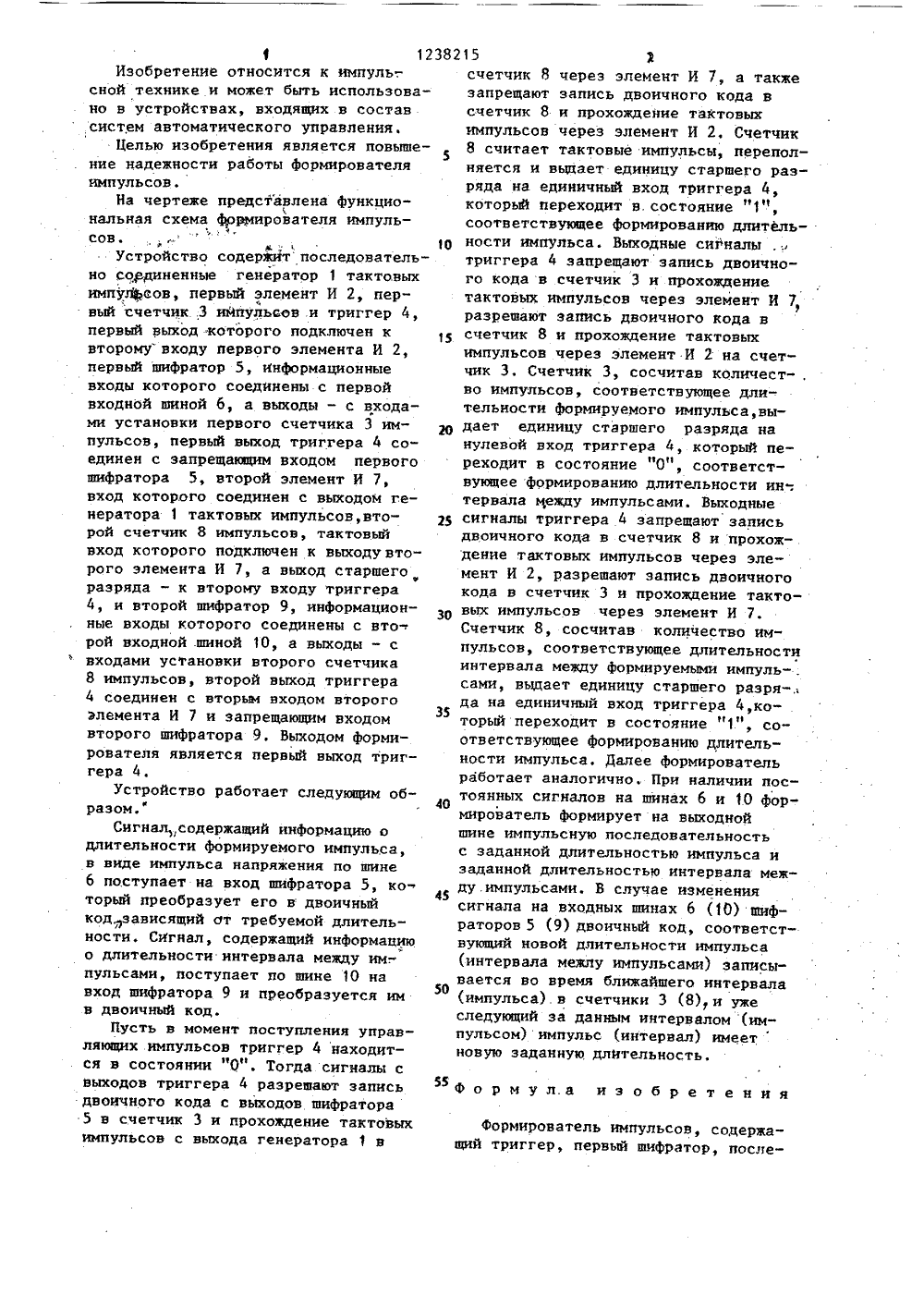

СПУЬЛИК 4 НОЗК 5/О 21 т тавния. ь Бюл,н8. 8)свидетН 03 К ельство СССР 5/04, 1982. тся к импуль ыть использ в сос о СОЮЗ СОБЕТСКИХСОЦИАЛИСТИЧЕСКИХ(57) Изобретение отно сной технике и может вано в устройствах, в шение наделя импульсгенераторэлемента Идва счетчи4. Введени9, счетчикние новыхства логичло получит1 ил. автоматического управлеизобретения является иовы жности работы формироватеов. Устройство содержит 1,тактовых импульсов, два 7, И 2, два шифратора 5,9, ка импульсов 3,8, триггер е элементов И 7, шифратора а импульсов 8,испольэовасвязей, управление устройеским потенциалом позволиь положительный эффект.12Изобретение относится к импуль-,сной технике и может быть использовано в устройствах, входящих в составсистем автоматического управления,Целью изобретения является повышение надежности работы формирователяимпульсов.На чертеже представлена функциоснальная схема 4 рр 1 кирователя импульсов.;ф,устройство содержятпоследовательно содциненные генератор 1 тактовыхимпугфеов, первый элемент И 2, первый счетчик. 3 импульсов и триггер 4,первый выход которого подкпючен квторому входу первого элемента И 2,первый шифратор 5, информационныевходы которого соединены с первойвходной шиной б, а выходы - с входами установки первого счетчика 3 импульсов, первый выход триггера 4 соединен с запрещающим входом первогошифратора 5, второй элемент И 7,вход которого соединен с выходом генератора 1 тактовых импульсов,второй счетчик 8 импульсов, тактовыйвход которого подключен к выходу второго элемента И 7, а выход старшегоразряда - к второму входу триггера4, и второй шифратор 9, информационные входы которого соединены с второй входной .шиной 10, а выходы - сф входами установки второго счетчика8 импульсов, второй выход триггера4 соединен с вторым входом второгоэлемента И 7 и запрещающим входомвторого шифратора 9. Выходом формирователя является первый выход триггера 4,Устройство работает следующим образом."Сигналсодержащий информацию одлительности формируемого импульса,в виде импульса напряжения по шинеб поступает на вход шифратора 5, который преобразует его в двоичныйкод зависящий от требуемой длительности, Сигнал, содержащий информациюо длительности интервала между им-.пульсами, поступает по шине 10 навход шифратора 9 и преобразуется имв двоичный код.Пусть в момент поступления управляющих импульсов триггер 4 находится в состоянии "О". Тогда сигналы свыходов триггера 4 разрешают записьдвоичного кода с выходов шифратора5 в счетчик 3 и прохождение тактовыхимпульсов с выхода генератора 1 в38215 55 Формула изобретения 5 10 15 20 25 30 35 40 45 50 счетчик 8 через элемент И 7, а такжезапрещают запись двоичного кода всчетчик 8 и прохождение тактовыхимпульсов через элемент И 2. Счетчик8 считает тактовые импульсы, переполняется и вьщает единицу старшего разряда на единичный вход триггера 4,который переходит в. состояние "1",соответствующее формированию длительности импульса. Выходные сигналытриггера 4 запрещают запись двоичного кода в счетчик 3 и прохождениетактовых импульсов через элемент И 7,разрешают запись двоичного кода всчетчик 8 и прохождение тактовыхимпульсов через элемент И 2 на счетчик 3, Счетчик 3, сосчитав количест-,во импульсов, соответствующее длительности формируемого импульса,выдает единицу старшего разряда нанулевой вход триггера 4, который переходит в состояние "О", соответствующее Формированию длительности ин-,тервала между импульсами. Выходныесигналы триггера 4 запрещают записьдвоичного кода в счетчик 8 и прохождение тактовых импульсов через элемент И 2, разрешают запись двоичногокода в счетчик 3 и прохождение тактовых импульсов через элемент И 7.Счетчик 8, сосчитав количество импульсов, соответствующее длительностиинтервала между формируемыми импуль- .сами, выдает единицу старшего разря-.;да на единичный вход триггера 4,который переходит в состояние "1, соответствующее формированию длительности импульса. Далее формировательработает аналогично. При наличии постоянных сигналов на шинах б и 1.О формирователь формирует на выходнойшине импульсную последовательностьс заданной длительностью импульса изаданной длительностью интервала между.импульсами. В случае изменениясигнала на входных шинах б (10) шифраторов 5 (9) двоичный код, соответствукиций новой длительности импульса(интервала межлу импульсами) записывается во время ближайшего интервала(импульса) в счетчики 3 (8)и ужеследующий за данным интервалом (импульсом) импульс (интервал) имеетновую заданную длительность. формирователь импульсов, соцержащий триггер, первый шифратор, послеСоставитель Ю.СибирякРедактор Л.Повхан Техред М,Ходанич Корректор Т.Колб Заказ 3302/5 б " Тираж 816 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5 В еПроизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 3 1238 довательно соединенные генератор тактовых импульсов, первый элемент. И и первый счетчик импульсов, установочные входы которого соединены с выходами шифратора, информационные входы которого соединены с первой входной шиной, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности работы устройства, в него введены второй элемент И.,второй шифратор, второй счетчик импульсов, установочные входы которого соединены с выходами второго шифратора, информационные входы которого соединены с второй входной шиной, а запрещающий вход со-,215 4единен с инвертированным выходом триггера и с вторым входом второго элемента И, первый вход которого соединен с выходом генератора тактовых импульсов,а выход второго элемента И соединен с.тактовым входом второго счетчика импульсов выход старшего разряда которого соединен с входом установки в "1" триггера, вход установки в "0" которого соединен с выходом старшего разряда первого счетчика импульсов, прямой выход триггера соединен с запрещающим входом первого шифратора и вторым входом первого элемента И.
