Способ определения влагосодержания пара в ступенях турбины

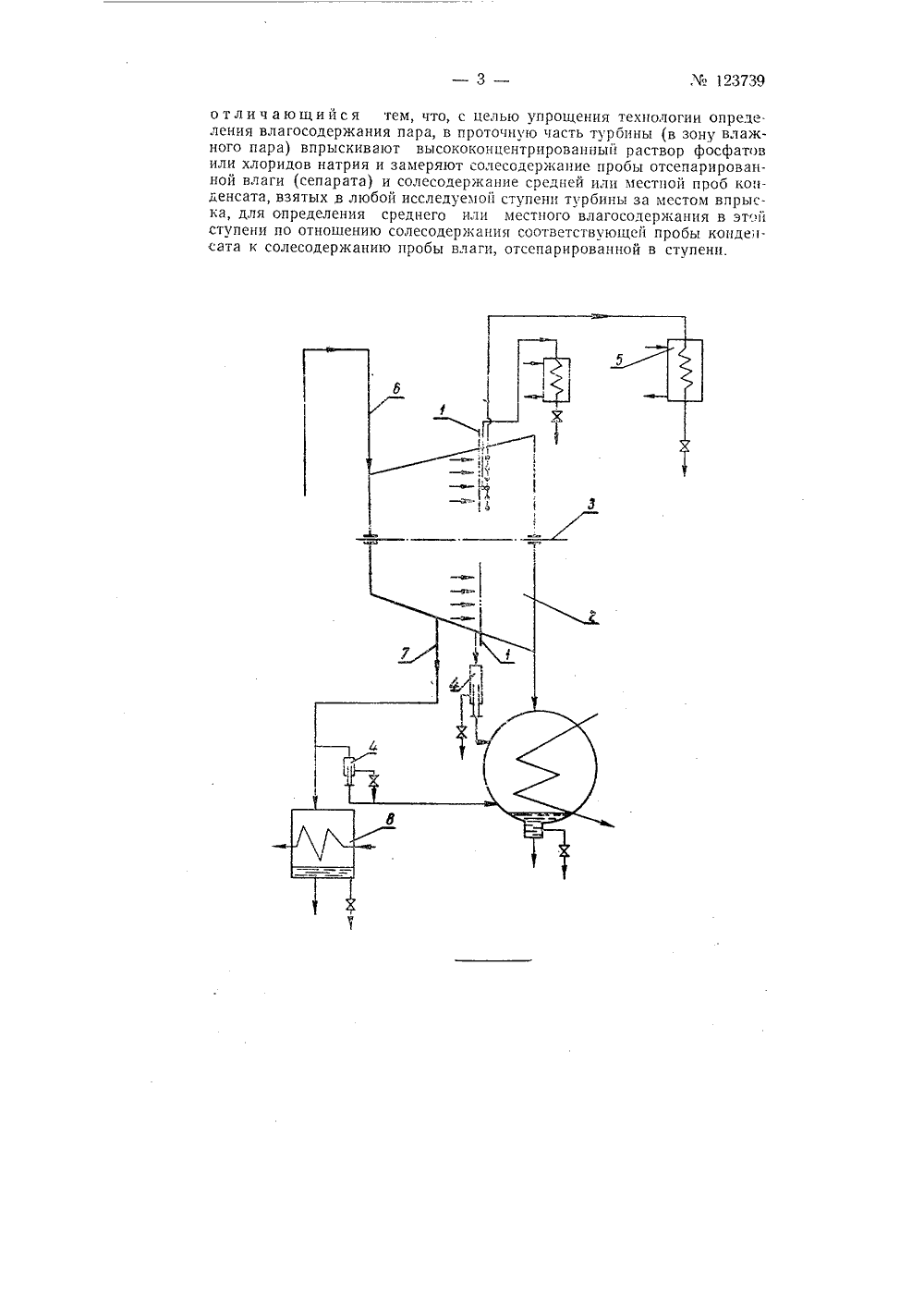

Класс 421, 18 Мф 123739 СССР ПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Ю. ф. КосякСОБ ОПРЕДЕЛЕНИЯ ВЛАГОСОДЕРЖАНИ ПАРА В СТУПЕНЯХ ТУРБИНЫ Комитет по делам изобретенийнистров СССР рта 1959 г. за622949/2 и открытий при Совете аивлено теннй21 за 1959 г. убликовано в Бюллетене изоб,Угр ечении в,иг,/кг; едней или местной где: 5, - удельное солесодерж 5. - удельное солесодерж пробы пара в этом се ие конденсата с нии в яг/кг; Существующие способы определения влагосодержания пара в ступенях турбины (калориметрический 1, оптический и с помощью радиоактивных изотопов) требуют применения сложной аппаратуры и технологии, что затрудняет их использование при промышленных испытаниях турбин на электростанциях./Особенность предлагаемого способа определения влагосодержания пара в ступенях турбины заключается в том, что в проточную часть турбины (в зону влажного пара) впрыскивают высококонцентрированный раствор фосфатов или хлоридов натрия и замеряют солесодержание пробы отсепарированной влаги 1 сепарата) и солесодержание средней или местной проб конденсата, взятых в любой исследуемой ступени турбины за местом впрыска, для определения среднего или местного влагосодержания в этой ступени по отношению солесодержания в соответствующей пробе конденсата к солесодержанию в пробе влаги, отсепарированной в ступени.Предлагаемый способ, упрощая технологию определения влагосодержания пара при испытании турбин, позволяет определять как среднее, так и местное влагосодержание независимо от того, переохлажден ли пар в результате расширения с большой скоростью или находится в состоянии термодинамического равновесия.На чертеже показана схема отборов проб из проточной час 1 и турбины для определения солесодержания во влаге и конденсате.Для любого произвольно выбранного сечения 1 цилиндра 2 турбины низкого давления, перпендикулярного к его оси о, баланс солей выразится равенством:123739Уср - соответственно среднее или местное влагосодержание парав этом сечении в долях единицы, т, е.кУ ср 1 -Для отбора пробы влаги (сепарата) в указанном сечении устаназливается парозаборник (не показанный на чертеже) и производится с помощью сепаратора 4 сепарация произвольного количества влаги из паро-водяной смеси, Для отбора пробы конденсата в общем случае по радиусу сечения устанавливаются типовые парозаборники (не показанные на чертеже), дающие среднюю пробу пара в этом сечении. Паро-водяная смесь из этого парозаборника отводится в местный холодильник о для полной ее конденсации. В тех случаях, когда исследуемая ступень туроины работает под Вакуумом, сепаратор 4 и холоди ьник 5 для отбора солевых проб оборудуются системой вентилей, при помощи которой они отключаются от вакуума н сооб 1 цаются с атмосферой.Так как солссоде 1 эжание па 1 эа В ту 1 эоине 1 ге должно п 1 эеВышать 0,3 эг/кг, а для пара критических параметров должно быть еще меньше из-за опасности заноса солями проточной части турбины в области перегретого пара и в связи с тем, что определить солесодержание с достаточной точностью при столь малых его значениях не представляется возможным, необходимо осуществить в начале процесса увлаэкнснця пара в проточной части, например в псрепускном ресивсре 6 из цилиндра высокого давления в цилиндр низкого давления, впрыск раствора солей высокой концентрации. В качестве солей используют хлориды или фосфаты натрия.Для турбины В 100 тыс. квт при солесодсржании раствора 50 СОО лсг/кг и при солесодержании конденсата 5 лг/кг в цилиндр низкого давления вводят одну десятитысячную долю от рас:(ода пара через цилиндр низкого давления турбины, т, е, примерно около 30 кг/час. Прн этом вводимая в турбину соль в фосфа или хлориды натрия в опасности для проточной части турбины не представляет, так как она вводится в зону влажного пара.В случае регеперативного отбора 7 среднее влагосодержание отобранного пара определяют как отношение солесодержания конденсата подогревателя 8 к солесодержанию влаги, отсепарированной в сепараторе 4 в исследуемом сечении паропровода отбора 7,В случае необходимости определения поля влагосодерэкания уста- наВиваО Несколько зондоВ с тои(ам ЗВОО 1 эа паро-ВОдянои,1 еси на различных радиусах с выводом каждого зонда на отдельный холодильник.В результате неравномерного распределения влаги по радиусу В сту.пени солесодержание для каждого радиуса может отличаться от среднего его значения. Зависимость отношения местного солесодержания конденсата 5 к" к солесодержанию конденсата средней пробы Як от переменгного значения радиуса=/(р) практически представляет собой за 5висимость относительного влагосодеркания у от переменного радиусау = -= . (г)лгде: у, в местн влагосодерэкание на данном радиусе;г в величи радиуса.Предмет изобретенияСпособ определения влагосодержания пара в ступенях турбины посолесодержанию проб конденсата и отсспарированной влаги (сепарата),,% 123739 о т л и ч а ю щ и й с я тем, что, с целью упрощения технологии определения влагосодержания пара, в проточную часть турбины (в зону влажного пара) впрыскивают высококонцентрированцый раствор Фосфатов или хлоридов натрия и замеряют солесодержание пробы отсепарированной влаги (сепарата) и солесодержание средней или местной проб конденсата, взятых в любой исследуемой ступени турбины за местом впрыска, для определения среднего или местного влагосодержания в этой ступени по отношению солесодержания соответствующей пробы конденсата к солесодержанию пробы влаги, отсепарированной в ступени,3
