Генератор импульсов

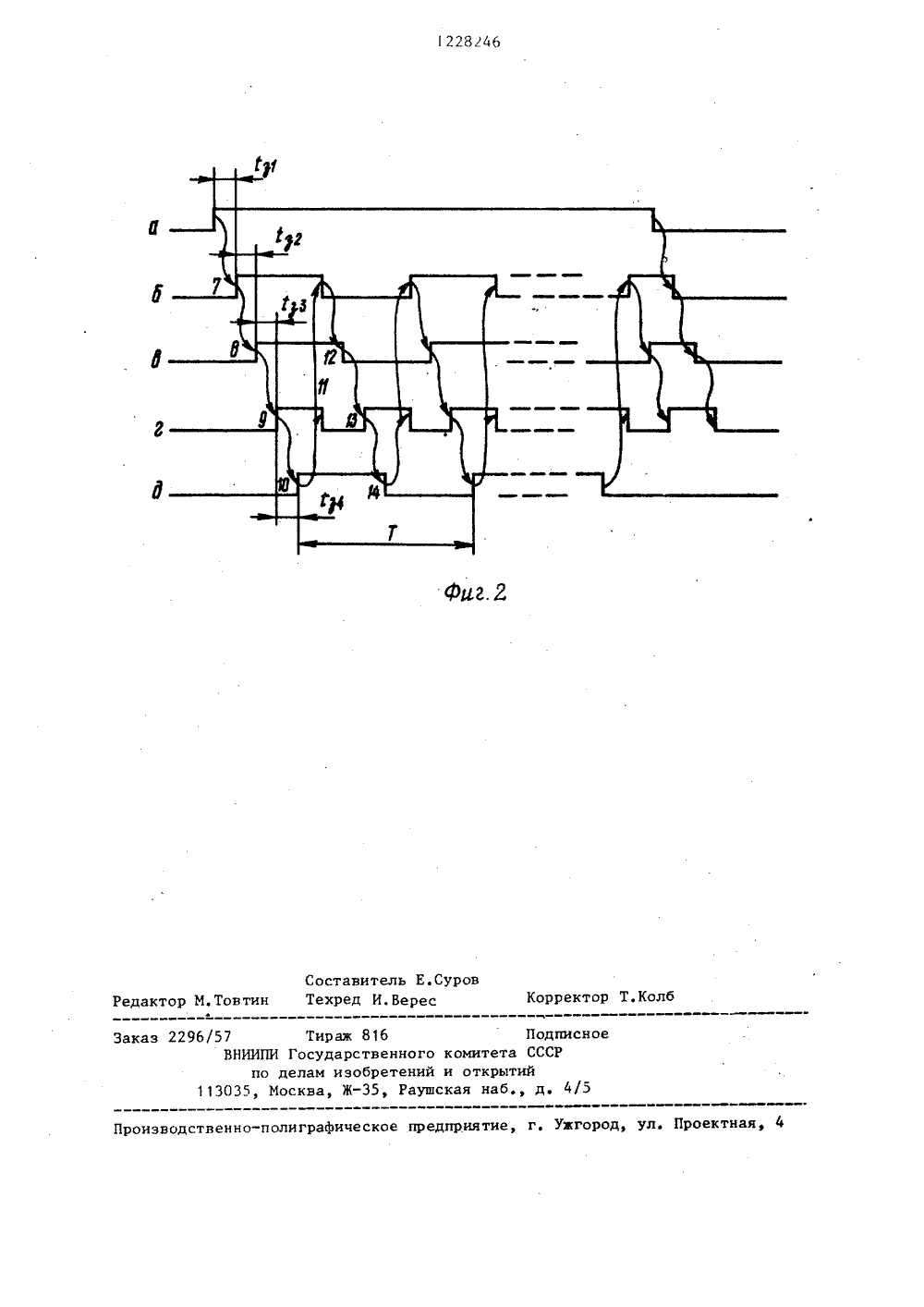

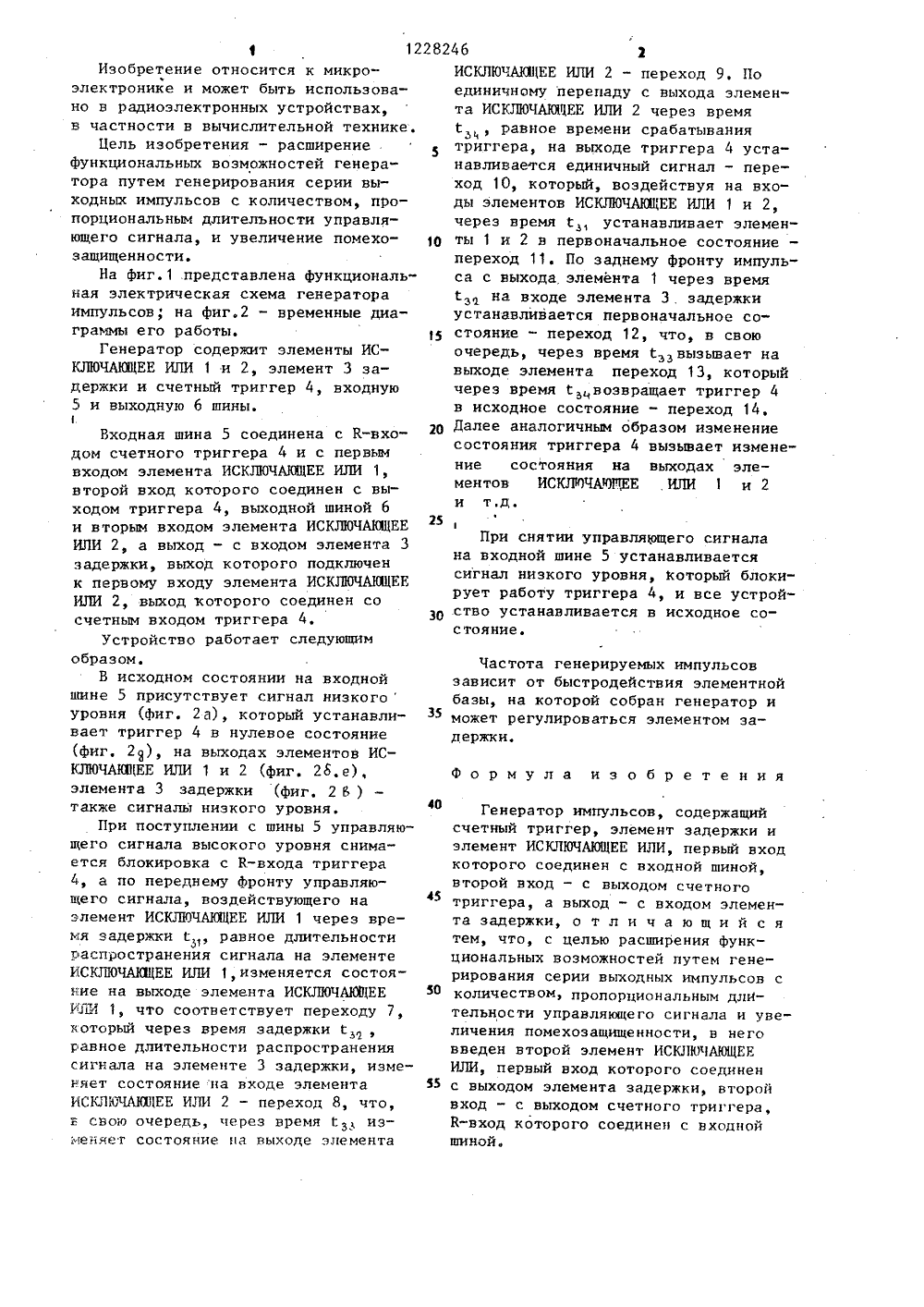

(21) 3644164/24-21 (22) 20.09. 83 (46) 30,04.86. Бюл (72) В.ф.Перепелиц (53) 621.374.387(0 (56) Авторское сви В 678659, кл. Н 03Волков С. Генер ных импульсов на М Энергоиздат 1981,9 16ын и Г.В.Ульянченк88.8)детельство СССРК 5/15, 1977,аторы прямоугольОП элементах. М,:с. 125, рис,3.60 ЕНЕРАТОР ИМПУЛЬСОВзобретение относитсонике и может бытьоэлеккронных устрой частности в вычислительнои технике,Цель изобретения - расширение функциональных возможностей и увеличение помехозащищенности генератора,Устройство содержит .элементы 1 и 2ИСКЛЮЧАЮЩЕЕ ИЛИ, элемент 3 задержки,счетный триггер 4, входную шину 5 ивыходную шину 6, Введение элемента2 ИСКЛЮЧАЮ 11)ДЕ ИЛИ позволяет генерировать серии выходных импульсов сколичеством, пропорциональным длительности управляющего сигнала. Вописании приведены вгеменные диаграммы, поясняющие работу устройства.2 ил,12282Изобретение относится к микроЪэлектронике и может быть использовано в радиоэлектронных устройствах, в частности в вычислительной технике.Цель изобретения - расширение функциональных возможностей генератора путем генерирования серии выходных импульсов с количеством, пропорциональным длительности управляющего сигнала, и увеличение помехо защищенности.Иа фиг,1 представлена функциональная электрическая схема генератора импульсов; на фиг.2 - временные диаграммы его работы. 5Генератор содержит элементы ИСКЛЮЧАЮЩЕЕ ИЛИ 1 и 2, элемент 3 задержки и счетный триггер 4, входную 5 и выходную б шины.Входная шина 5 соединена с К-вхо 20дом счетного триггера 4 и с первымвходом элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 1,второй вход которого соединен с выходом триггера 4, выходной шиной 625и вторым входом элемента ИСКЛЮЧАКО 1 ЕЕИЛИ 2, а выход - с входом элемента 3задержки, выход которого подключенк первому входу элемента ИСКЛЮЧАКО 1 ЕЕИЛИ 2, выход которого соединен сосчетным входом триггера 4,Устройство работает следующимобразом.В исходном состоянии на входнойшине 5 присутствует сигнал низкогоуровня (фиг. 2 М, который устанавливает триггер 4 в нулевое состояние(фиг. 2), на выходах элементов ИСКЛЮЧАКОЕЕ ИЛИ 1 и 2 (фиг. 28,е),элемента 3 задержки (фиг, 2 6 )также сигналы низкого уровня.При поступлении с шины 5 управляющего сигнала высокого уровня снимается блокировка с К-входа триггераа по переднему фронту управляющего сигнала, воздействующего наэлемент ИСКЛЮЧАЮЩЕЕ ИЛИ 1 через время задержки Сравное длительностираспространения сигнала на элементеИСКЛЮЧАЮЩЕЕ ИЛИ 1,изменяется состояние на выходе элемента ИСКЛЮЧАЮЩЕЕРЛЯ 1, что соответствует переходу 7,который через время задержкиравное длительности распространениясигнала на элементе 3 задержки, изменяет состояние на входе элемента 55ИСКЛЮЧАКО 1 ЕЕ ИЛИ 2 - переход 8, что,в свою очередь, через время , изменяет состояние на выходе элемента 46 2ИСКЛЮЧАКОЕЕ ИЛИ 2 - переход 9. По единичному перепаду с выхода элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 2 через времяравное времени срабатывания триггера, на выходе триггера 4 устанавливается единичный сигнал - переход 1 О, который, воздействуя на входы элементов ИСКЛЮЧАКО 1 ЕЕ ИЛИ 1 и 2, через время й, устанавливает элементы 1 и 2 в первоначальное состояние - переход 11. По заднему фронту импульса с выхода, элемента 1 через времяна. входе элемента 3 задержки устанавливается первоначальное состояние - переход 12, что, в свою очередь, через время Свызывает на выходе элемента переход 13, который через времявозвращает триггер 4 в исходное состояние - переход 14. Далее аналогичным образом изменение состояния триггера 4 вызывает изменение состояния на выходах элементов ИСКХМЧАТЯЕ .ИЛИ 1 и 2 и т.д.ЭПри снятии управляющего сигнала на входной шине 5 устанавливается сигнал низкого уровня, Который блокирует работу триггера 4, и все устройство устанавливается в исходное состояниее.Частота генерируемых импульсов зависит от быстродействия элементной базы, на которой собран генератор и может регулироваться элементом задержки.Формула изобретенияГенератор импульсов, содержащийсчетный триггер, элемент задержки иэлемент ИСКЛЮЧАЮЩЕЕ ИЛИ, первый входкоторого соединен с входной шиной,второй вход - с выходом счетноготриггера, а выход - с входом элемента задержки, о т л и ч а ю щ и й с ятем, что, с целью расширения функциональных воэможностей путем генерирования серии выходных импульсов сколичеством пропорциональным длительности управляющего сигнала и увеличения помехозащищенности, в неговведен второй элемент ИСКЛЮЧАЮЩЕЕИЛИ, первый вход которого соединенс выходом элемента задержки, второйвход - с выходом счетного триггера,К-вход которого соединен с входнойшиной,Корректор Т.К актор М.Товти 8 Заказ 2296/ 57 Тираж ВНИИПИ Государс по делам из 3035, Москва, Ж Подписноеета СССР твенного коми бретений и о 35, Раушская 4 Проектная,иятие, г. Ужго роизводственно-полиграфическое
