Формирователь импульсов перехода сигнала через нулевое значение

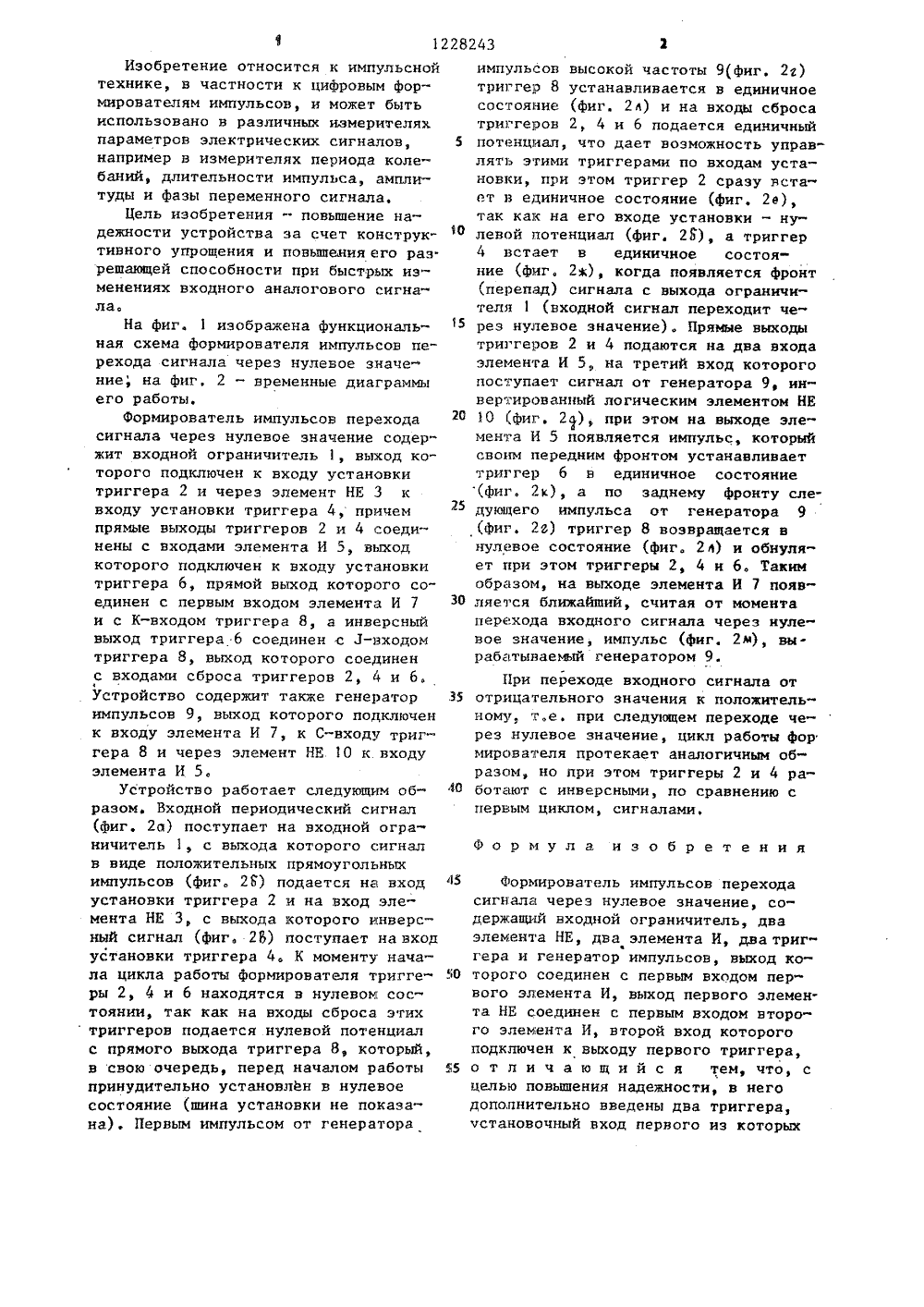

союз советснихОЗИ ЛДаипижРЕСПУБЛИН А 94 Н 03 К 5/13 ТЕТ СССРи ОТНРытю дРстюннцй ном ЛАМ ИЗОБРЕТЕНИИ се(;ая,.ПИСАНИЕ ИЗОБРЕТЕН Ът"ВВ,ЩО,СТВУ ВТОРСНОМУ СВИ тво СССР 1978,кл. 328-15РМИРОВАТЕЛЬ ИИПУЛЬСОВ ПЕРЕХОДА ГНАЛА ЧЕРЕЗ НУЛЕВОЕ ЗНАЧЕНИЕобретение может быть испольэоизмерителях параметров электс.8)вндет ель03 К 5/23593.166,рических сигналов, например в иэмери" телях периода колебаний, длительности импульса, амплитуды и фазы переменного сигнала. Цель изобретения - повышение надежности и разрешающей способности при быстрых изменениях ходного аналогового сигнала. Устрой" ство содержит ограничитель 1, триггеры 2, 4, 6 и 8, элемент 3 НЕ, элементы 5 и 7 И и генератор 9 импульсов. Достижению поставленной цели способ ствует введение триггеров 6 и 8 и образование новых связей между элементами устройства. 2 ил,45 1 О )5 Изобретение относится к импульснойтехнике, в частности к цифровым Формирователям импульсов, и мажет бытьиспользовано в различных измерителяхпараметров электрических сигналов,например в измерителях периода колебаний, длительности импульса, амплитуды и Фазы переменного сигнала,Цель изобретения ". повышение надежности устройства за счет конструктивного упрощения и повышения его разрешающей способности при быстрых изменениях входного аналогового сигнала.На Фиг. 1 изображена Функциональная схема формирователя импульсов перехода сигнала через нулевое значение, на Фиг. 2 - временные диаграммыего работы,Формирователь импульсов переходасигнала через нулевое значение содержит входной ограничитель 1, выход которого подключен к входу установкитриггера 2 и через элемент НЕ 3 квходу установки триггера 4, причемпрямые выходы триггеров 2 и 4 соединены с входами элемента И 5, выходкоторого подключен к входу установкитриггера б, прямой выход которого са"единен с первым входом элемента И 7и с К-входом триггера 8, а инверсныйвыход триггера 6 соединен с 3-входомтриггера 8, выход которого соединенс входами сброса триггеров 2, 4 и 6.Устройство содержит также генераторимпульсов 9, выход которого подключенк входу элемента И , к С-входу триггера 8 и через элемент НЕ 10 к. входуэлемента И 5.Устройство работает следующим образом. Входной периодический сигнал(Фиг, 2 п) поступает на входной ограничитель 1, с выхода которого сигналв виде положительных прямоугольныхимпульсов (Фиг. 26) падается на входустановки триггера 2 и на вход элемента НЕ 3, с выхода которого инверсный сигнал (Фиг, 25) поступает на входустановки триггера 4. К моменту начала цикла работы формирователя триггеры 2, 4 и 6 находятся в нулевом состоянии, так как на входы сброса этихтриггеров подается нулевой потенциалс прямого выхода триггера 8, который,в свою очередь, перед началом работыпринудительно установлен в нулевоесостояние (шина установки не показана), Первым импульсом ат генератора импульсов высокой частоты 9(фиг. 2 я)триггер 8 устанавливается в единичноесостояние (фиг. 2 л) и на входы сбросатриггеров 2, 4 и 6 подается единичныйпотенциал, что дает воэможность управлять этими триггерами по входам установки, при этом триггер 2 сразу встает в единичное состояние (фиг. 2 е),так как на ега входе установки - нулевой потенциал (фиг. 2 В), а триггер4 встает в единичное состояние (фиг. 2 ж), когда появляется фронт(перепад) сигнала с выхода ограничителя 1 (входной сигнал переходит через нулевое значение), Прямые выходытриггеров 2 и 4 подаются на два входаэлемента И 5, на третий вход которогопоступает сигнал от генератора 9, инвертированный логическим элементом НЕ10 (Фиг. 2 у), при этом на выходе элемента И 5 появляется импульс, которыйсвоим передним Фронтом устанавливаеттриггер 6 в единичное состояние(фиг, 2 к), а по заднему фронту следующего импульса от генератора 9(фиг, 2 г) триггер 8 возвращается внулевое состояние (фиг. 2 е) и обнуляет при этом триггеры 2, 4 и 6. Такимобразом, на выходе элемента И 7 появляется ближайший, считая от моментаперехода входного сигнала через нулевое значение, импульс (фиг. 2 м), вырабатываежпл генератором 9.При переходе входного сигнала ототрицательного значения к положительному, т,е. при следующем переходе через нулевое значение, цикл работы формиравателя протекает аналогичным образам, на при этом триггеры 2 и 4 работают с инверсными, по сравнению спервым циклом, сигналами,Формула изобретения Формирователь импульсов перехода сигнала через нулевое значение, содержащий входной ограничитель, два элемента НЕ, два элемента И, два триггера и генератор импульсов, выход котарага соединен с первым входом первого элемента И, выход первого элемен. та НЕ соецинен с первым входом второго элемента И, второй вход которого подключен к выходу первого триггера, а т л и ч а ю щ и й с я тем, что, с целью повышения надежности, в него дополнительно введены два триггера, установочный вход первого из которыхЛ Составитель В. потаповРедактор М, Товтин Техред Г,Гербер Корректор В.Синицкая Заказ 2295 56 Тираж 816 По ВНИИПИ Государственногопо делам изобретений я 035, Москва, Ж, Раушс писноеомитета СССРоткрытийая наб д. 4/ Производственно-полиграфическое предприятие, г, ужгород, ул. Проектная, 4 3 12282 соединен с выходом второго элемента И, третий вход которого подключен к выходу второго триггера, установочный вход которого соединен с выходом второго элемента НЕ, вход которого под 5 ключен к выходу входного ограничителя и установочному входу первого триггера, вход сброса которого соединен с входами сброса второго и первого дополнительного триггеров и выходом вто.рого дополнительного триггера, Л-входкоторого подключен к инверсному выходу первого дополнительного триггера,а К-вход соединен с его прямым выходоми вторым входом первого элемента И,первый вход которого подкл 1 очеи к входу первого элемента НЕ и С-входу второго дополнительного триггера.
