Стенд для испытаний элементов систем вентиляции

Номер патента: 1219956

Автор: Притыкин

ZIP архив

Текст

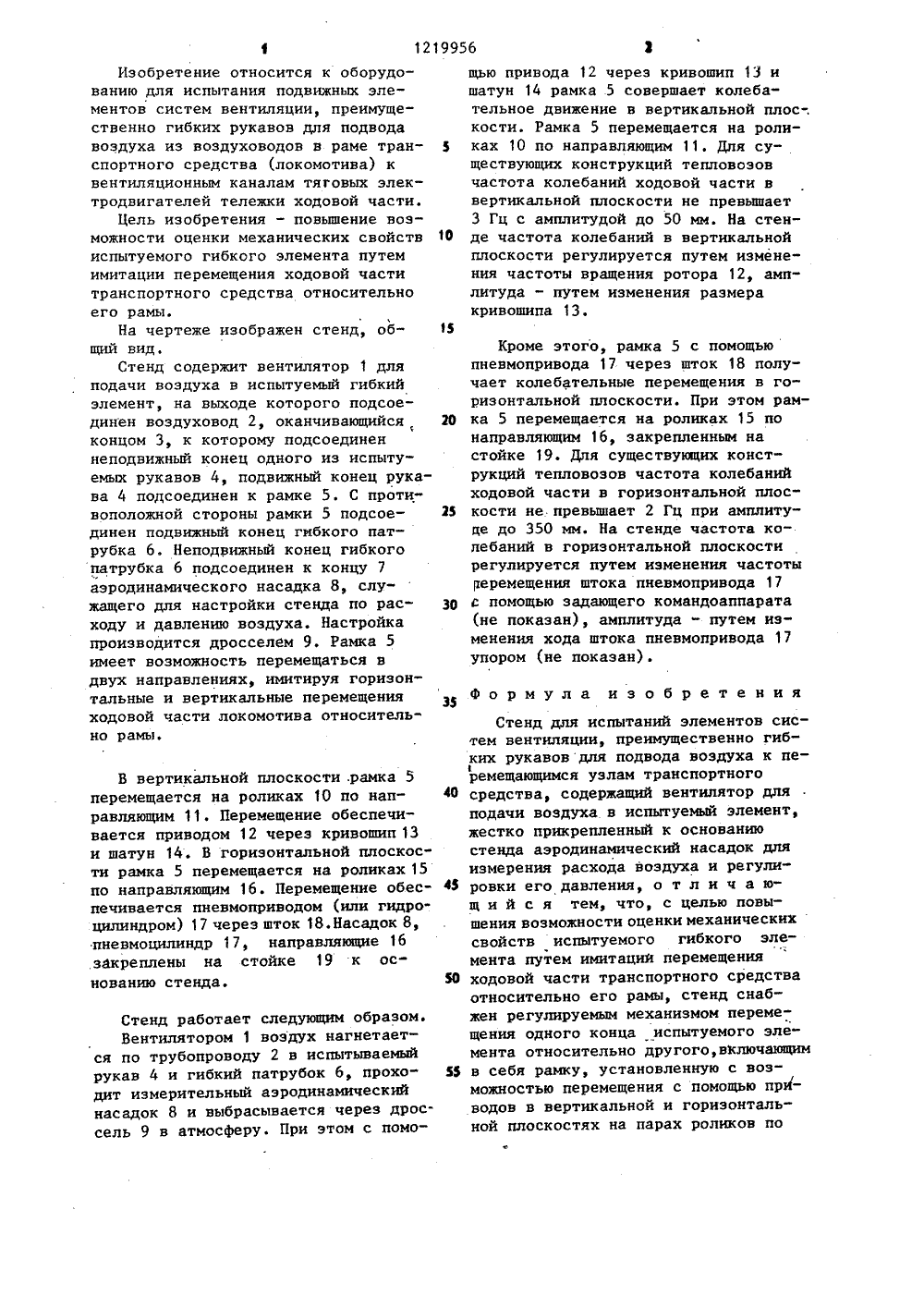

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК 19) (11) 4 С 01 М 17/04 ПИСАНИЕ ИЗОБРЕТЕНИ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ 4 К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(56) Авторское свидетельство СССРУ 384038, кл. С 01 М 9/00, 1973.(54) СТЕНД ДЛЯ ИСПЫТАНИЙ ЭЛЕМЕНТОВСИСТЕМ ВЕНТИЛЯЦИИ 57) Изобретение относится к оборуованию для испытания гибких рукавов для подвода воздухаЦель изобретения - повышение воэможности оценки механических свойств испытываемого гибкого элемента путем имитации перемещения ходовой части транспортного средства относительно его рамы. Вентилятором 1 воздух нагнетается по трубопроводу в испытываемый рукав 4 и гибкий патрубок 6. С помощью привода 12 через кривошип 13 и шатун 14 рамка 5 совершает колебательное движение в вертикальной плоскости.Частота колебаний в вертикальной плоскости регулируется. Рамка 5 с помощью пневмопривода 17 через шток 18 получает колебательные перемещения Ж в горизонтальной плоскости. 1 ил.51015 20 25 30 Изобретение относится к оборудованию для испытания подвижных элементов систем вентиляции, преимущественно гибких рукавов для подвода воздуха из воздуховодов в раме транспортного средства (локомотива) к вентиляционным каналам тяговых электродвигателей тележки ходовой части.Цель изобретения - повьппение воэможности оценки механических свойств испытуемого гибкого элемента путем имитации перемещения ходовой части транспортного средства относительноего рамы.На чертеже изображен стенд, общий вид.Стенд содержит вентилятор 1 для подачи воздуха в испытуемый гибкий элемент, на выходе которого подсоединен воздуховод 2, оканчивающийся, концом 3, к которому подсоединен неподвижный конец одного из испытуемых рукавов 4, подвижный конец рукава 4 подсоединен к рамке 5. С проти" воположной стороны рамки 5 подсоединен подвижный конец гибкого патрубка 6. Неподвижный конец гибкого патрубка 6 подсоединен к концу 7 аэродинамического насадка 8, служащего для настройки стенда по расходу и давлению воздуха, Настройка производится дросселем 9. Рамка 5 имеет возможность перемещаться в двух направлениях, имитируя горизонтальные и вертикальные перемещения ходовой части локомотива относительно рамы. В вертикальной плоскости .рамка 5 перемещается на роликах 10 по направляющим 11. Перемещение обеспечивается приводом 12 через кривошип 13 и шатун 14. В горизонтальной плоскости рамка 5 перемещается на роликах 15 по направляющим 16. Перемещение обеспечивается пневмоприводом (или гидро" цилиндром) 17 через шток 18, Насадок 8, пневмоцилиндр 17, направляющие 16 закреплены на стойке 19 к основанию стенда. Стенд работает следующим образом.Вентилятором 1 воздух нагнетается по трубопроводу 2 в испытываемый рукав 4 и гибкий патрубок 6, проходит измерительный аэродинамический насадок 8 и выбрасывается через дроссель 9 в атмосферу. При этом с помо 35 40 45 50 55 щью привода 12 через кривошип 13 ишатун 14 рамка 5 совершает колебательное движение в вертикальной плос-.кости. Рамка 5 перемещается на роликах 10 по направляющим 11. Для существующих конструкций тепловозовчастота колебаний ходовой части ввертикальной плоскости не превьппает3 Гц с амплитудой до 50 мм. На стенде частота колебаний в вертикальнойплоскости регулируется путем измене"ния частоты вращения ротора 12, амплитуда - путем изменения размеракривошипа 13. Кроме этого, рамка 5 с помощью пневмопривода 17 через шток 18 получает колебательные перемещения в горизонтальной плоскости. При этом рамка 5 перемещается на роликах 15 по направляющим 16, закрепленным на стойке 19, Для существующих конструкций тепловозов частота колебаний ходовой части в горизонтальной плоскости не превышает 2 Гц при амплитуде до 350 мм. На стенде частота колебаний в горизонтальной плоскости регулируется путем изменения частоты перемещения штока пневмопривода 17 с помощью задающего командоаппарата (не показан), амплитуда " путем изменения хода штока пневмопривода 17 упором (не показан). Формула изобретенияСтенд для испытаний элементов систем вентиляции, преимущественно гибких рукавовдля подвода воздуха к перемещающимся узлам транспортного средства, содержащий вентилятор для подачи воздуха в испытуемый элемент, жестко прикрепленный к основанию стенда аэродинамический насадок для измерения расхода воздуха и регулировки его давления, о т л и ч а ющ и й с я тем, что, с целью повышения возможности оценки механических свойств испытуемого гибкого элемента путем имитаций перемещения ходовой части транспортного средства относительно его рамы, стенд снабжен регулируемым механизмом переме" щения одного конца испытуемого элемента относительно другого, вКлючающим в себя рамку, установленную с возможностью перемещения с помощью при- водов в вертикальной и горизонтальной плоскостях на парах роликов по1219956 Составитель П.ШекоТехред; И.Верес Корректор С.Черни Редактор Т;Кугрышева Заказ 1316/51 Тираж 778 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Подписное Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 направляющим, причем аэродинамический насадок снабжен.на входном конце гибким патрубком для подвижного соединения с испытуемым элементом.

Смотреть

Заявка

3804120, 15.10.1984

ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ "ВОРОШИЛОВГРАДСКИЙ ТЕПЛОВОЗОСТРОИТЕЛЬНЫЙ ЗАВОД ИМ. ОКТЯБРЬСКОЙ РЕВОЛЮЦИИ"

ПРИТЫКИН ИГОРЬ ДМИТРИЕВИЧ

МПК / Метки

МПК: G01M 17/04

Метки: вентиляции, испытаний, систем, стенд, элементов

Опубликовано: 23.03.1986
