Устройство для приема фазоманипулированных сигналов

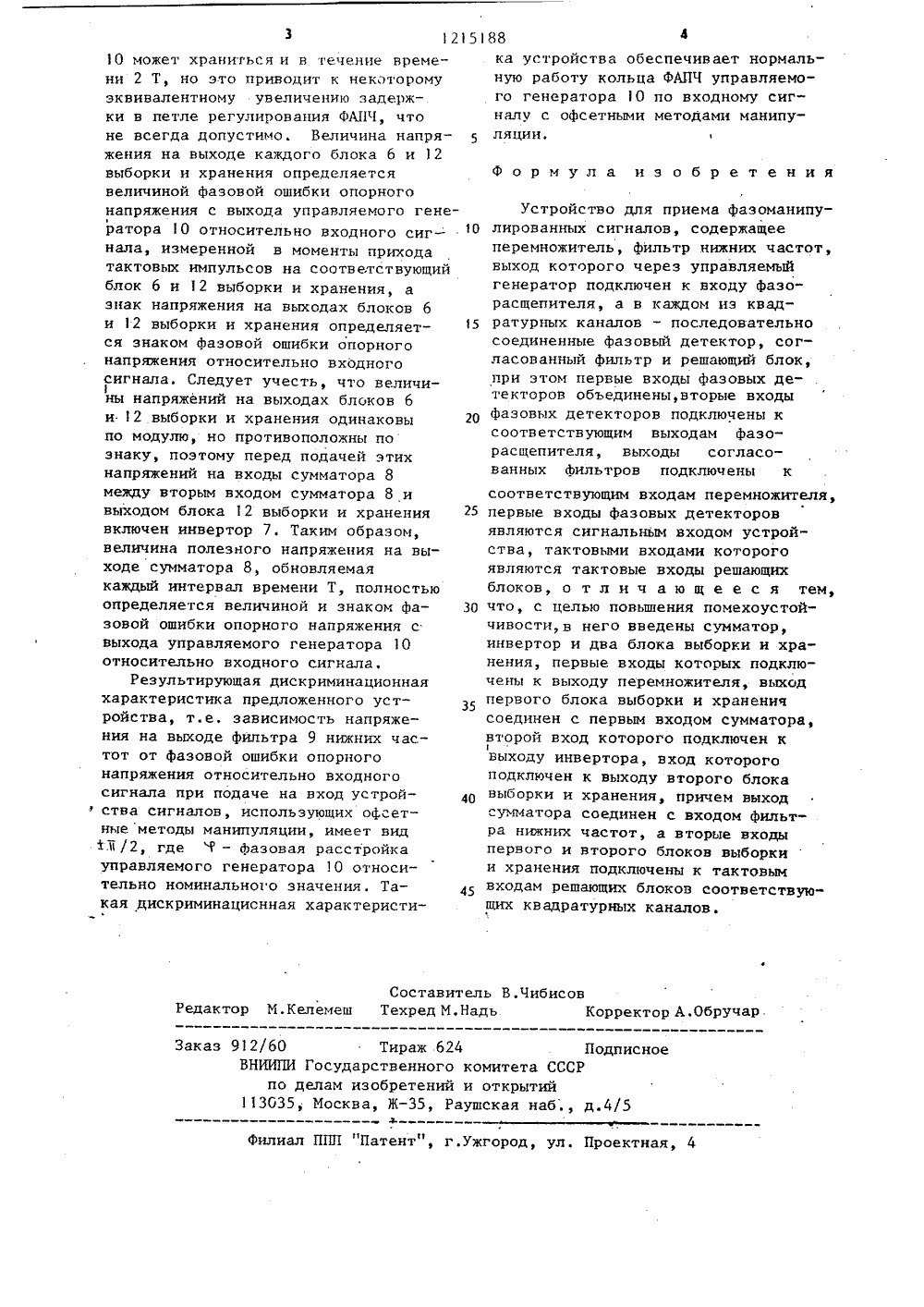

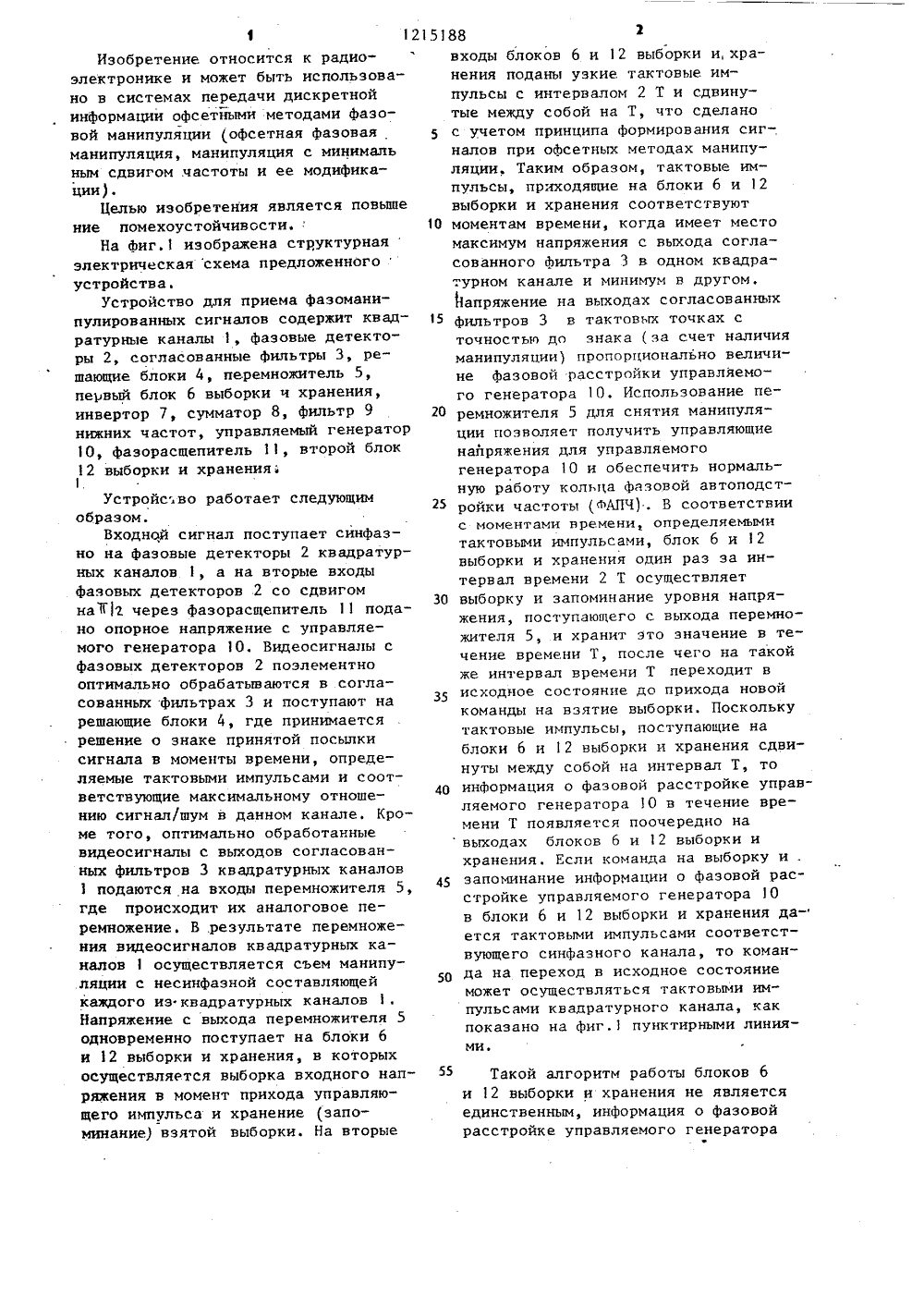

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 19) 01) 88 А 27/2 ОПИСАНИЕ ИЗОБРЕТК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ. ко те ГОСУДАРСТВЕННЫЙ НОМИТЕТ СПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТ(54) УСТРОЙСТВО ДЛЯ ПРИЕМА ФАЗОМАНИПУЛИРОВАННЫХ СИГНАЛОВ (57) Изобретение может использоваться в системах передачи дискретной информации офсетными методами фазовой манипуляции. Обеспечивается повышение помехоустойчивости. Входной сигнал поступает на фазовые детекторы (ФД) 2 квадратурных каналов 1. Каждый квадратурный канал 1 содержит последовательно соединенные ФД 2, согласованный фильтр 3 и решающий блок 4, с которого сигнал поступает на выход устройства. На ФД 2 с управляемого генератора (УГ) 10 через фазорасщепитель 11 со сдвигом 11/2 подается опорное напряжение. Оптимально обработанные видеосигналы с согласованных фильтров 3 подаются на перемножитель 5, в результате чего снимается манипу" ляция с несинфазной составляющей. С перемножителя 5 напряжение поступает на блоки выборки и хранения (БВХ) 6,12. С этих блоков поочередно по тактовым импульсам, сдвинутым на интервал Т, информация о фазо вой расстройке УГ 10 поступает на сумматор 8. С БВХ 12 информация на сумматор 8 проходит через инвертор 7, напряжение, величина и знак которого определяются фазовой ошибй опорного напряжения УГ 1 О относиlльно входного сигнала, через . фильтр 9 нижних частот поступает на УГ 10. Цель достигается введением сумматора 8, двух БВХ и инвертора.30 50 1 12151Изобретение относится к радиоэлектронике и может быть использовано в системах передачи дискретнойинформации офсетйыми методами фаэовой манипуляции (офсетная Фазоваяманипуляция, манипуляция с минимальным сдвигом частоты и ее модификации).Целью изобретения является повышение помехоустойчивости.ОНа фиг. изображена структурнаяэлектрическая схема предложенногоустройстваУстройство для приема фазоманипулированных сигналов содержит квадратурные каналы 1, фазовые детекторы 2, согласованные фильтры 3, решающие блоки 4, перемножитель 5,первый блок 6 выборки ч хранения,инвертор 7, сумматор 8, фильтр 9 20нижних частот, управляемый генератор10, Фазорасщепитель 11, второй блок12 выборки и хранения.Устройс;во работает следующимобразом.Входной сигнал поступает синфазно на фаэовые детекторы 2 квадратурных каналов 1, а на вторые входыфазовых детекторов 2 со сдвигомна 72 через фазорасщепитель 11 подано опорное напряжение с управляемого генератора 10. Видеосигналы сфазовых детекторов 2 поэлементнооптимально обрабатываются в согласованных фильтрах 3 и поступают нарешающие блоки 4, где принимаетсярешение о знаке принятой посылкисигнала в моменты времени, определяемые тактовыми импульсами и соответствующие максимальному отноше 40нию сигнал/шум в данном канале. Кроме того, оптимально обработанныевидеосигналы с выходов согласованных Фильтров 3 квадратурных каналовподаются на входы перемножителя 5, 45где происходит их аналоговое перемножение. В результате перемножения видеосигналов квадратурных каналов 1 осуществляется съем манипуляции с несинфазной составляющейкаждого из квадратурных каналов .Напряжение с выхода перемножителя 5одновременно поступает на блоки 6и 12 выборки и хранения, в которыхосуществляется выборка входного напряжения в момент прихода управляющего импульса и хранение (запоминание) взятой выборки. На вторые 88 1входы блоков 6 и 12 выборки и, хранения поданы узкие тактовые импульсы с интервалом 2 Т и сдвинутые между собой на Т, что сделано с учетом принципа формирования сигналов при офсетных методах манипуляции. Таким образом, тактовые импульсы, приходящие на блоки 6 и 12 выборки и хранения соответствуют моментам времени, когда имеет место максимум напряжения с выхода согласованного Фильтра 3 в одном квадратурком канале и минимум в другом, Напряжение на выходах согласованных фильтров 3 в тактовых точках с точностью до знака (за счет наличия манипуляции) пропорционально величине фазовой расстройки управляемого генератора 10. Использование перемножителя 5 для снятия манипуляции позволяет получить управляющие найряжения для управляемого генератора 10 и обеспечить нормальную работу кольца Фазовой автоподстройки частоты (ьАПЧ) . В соответствии с моментами времени, определяемыми тактовыми импульсами, блок 6 и 12 выборки и хранения один раз за интервал времени 2 Т осуществляет выборку и запоминание уровня напряжения, поступающего с выхода перемножителя 5, и хранит это значение в течение времени Т, после чего на такой же интервал времени Т переходит в исходное состояние да прихода новой команды на взятие выборки. Поскольку тактовые импульсы, поступающие на блоки 6 и 12 выборки н хранения сдвинуты между собой на интервал Т, то информация о фазовой расстройке управляемого генератора 1 О в течение времени Т появляется поочередно на выходах блоков 6 и 12 выборки и хранения. Если команда на выборку и . запоминание информации о Фаэовой расстройке управляемого генератора 1 О в блоки 6 и 12 выборки и хранения дается тактовыми импульсами соответствующего синфазного канала, то команда на переход в исходное состояние может осуществляться тактовыми импульсами квадратурного канала, как показано на Фиг. пунктирными линиями.Такой алгоритм работы блоков 6 и 12 выборки и хранения не является единственным, информация о фазовой расстройке управляемого генератора2151 20 40 Составитель В.ЧибисовРедактор М.Келемеш Техред М,Надь Корректор А,Обручар Заказ 912/60 Тираж 624 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д.4/5Подписное Филиал ППП "Патент", г.ужгород, ул. Проектная, 4 10 может храниться и в печение времени 2 Т, но это приводит к некоторому эквивалентному увеличению задержки в петле регулирования ФАПЧ, что не всегда допустимо. Величина напряжения на выходе каждого блока 6 и 12 выборки и хранения определяется величиной фазовой ошибки опорного напряжения с выхода управляемого генератора 10 относительно входного сигнала, измеренной в моменты прихода тактовых импульсов на соответствующий блок 6 и 12 выборки и хранения, а знак напряжения на выходах блоков 6 и 12 выборки и хранения определяется знаком фаэовой ошибки опорного напряжения относительно входного сигнала. Следует учесть, что величины напряжений на выходах блоков 6 и 12 выборки и хранения одинаковы по модулю, но противоположны по знаку, поэтому перед подачей этих напряжений на входы сумматора 8 между вторым входом сумматора 8 и выходом блока 12 выборки и хранения включен инвертор 7. Таким образом, величина полезного напряжения на выходе сумматора 8, обновляемая каждый интервал времени Т, полностью определяется величиной и знаком фа зовой ошибки опорного напряжения с выхода управляемого генератора 1 О относительно входного сигнала.Результирующая дискриминационная характеристика предложенного уст ройства, т.е, зависимость напряжения на выходе фильтра 9 нижних частот от фазовой ошибки опорного напряжения относительно входного сигнала при подаче на вход устрой-ства сигналов, использующих офсетные методы манипуляции, имеет вид .и /2, где Я - фазовая расстройка управляемого генератора 10 относительно номинального значения. Та кая дискриминационная характеристи 884ка устройства обеспечивает нормальную работу кольца ФАЛЧ управляемого генератора 10 по входному сигналу с офсетными методами манипуляции,Формула из обретения Устройство для приема фазоманипулированных сигналов, содержащее перемножитель, фильтр нижних частот, выход которого через управляемый генератор подключен к входу фазорасщепителя, а в каждом иэ квадратурных каналов - последовательно соединенные фазовый детектор согласованный фильтр и решающий блок, при этом первые входы фазовых детекторов объединены, вторые входы фазовых детекторов подключены к соответствующим выходам фазорасщепителя, выходы согласованных фильтров подключены к соответствующим входам перемножителя, первые входы фазовых детекторов являются сигнальным входом устройства, тактовыми входами которого являются тактовые входы решающих блоков, о т л и ч а ю щ е е с я тем, что, с целью повьппения помехоустойчивости, в него введены сумматор, инвертор и два блока выборки и хранения, первые входы которых подключены к выходу перемножителя, выход первого блока выборки и хранения соединен с первым входом сумматора, второй вход которого подключен квыходу инвертора, вход которого подключен к выходу второго блока выборки и хранения, причем выход сумматора соединен с входом фильтра нижних частот, а вторые входы первого и второго блоков выборки и хранения подключены к тактовым входам решающих блоков соответствующих квадратурных каналов.
