Устройство для определения наименьшего из чисел

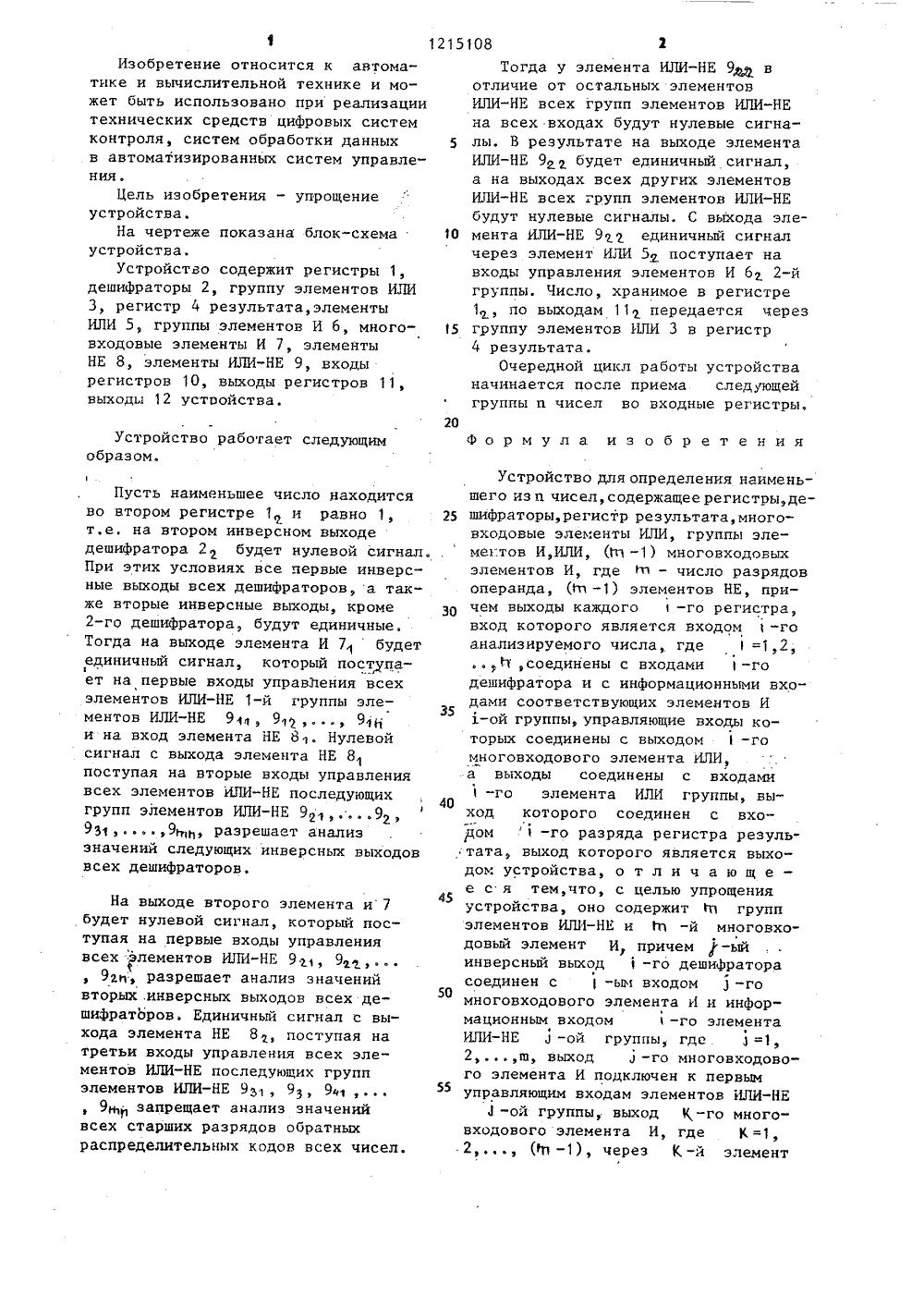

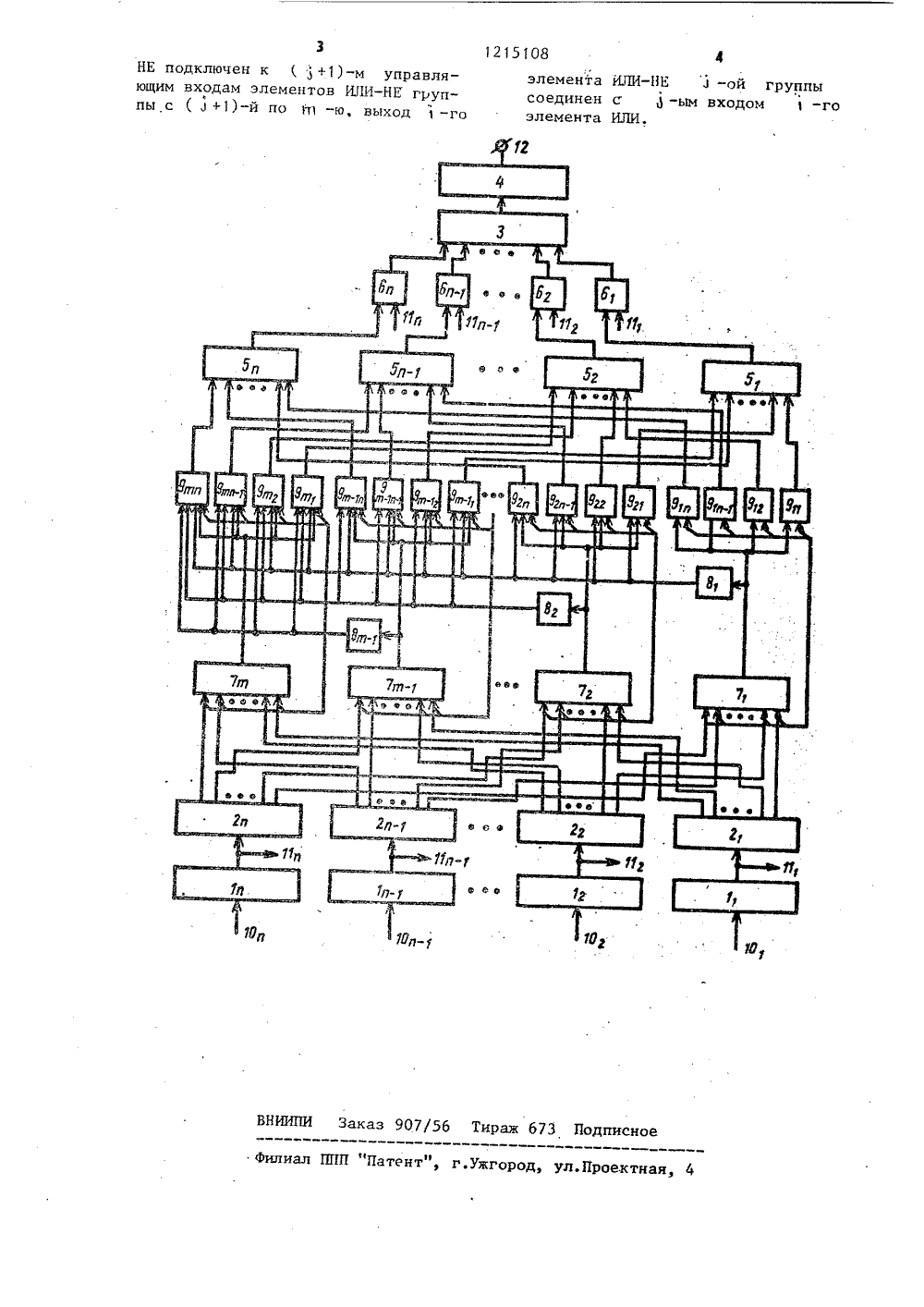

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК а г Ш 4 С 06 Р Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРдд ддддц ддддддддддд д дддддддд(56) Авторское свидетельство СССРВ 664170, кл. 0 06 Г 7/02, 1979.Авторское свидетельство СССРУ 903864, кл. С 06 Р 7/06, 1980.(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯНАИМЕНЬШЕГО ИЗ и ЧИСЕЛ(57) Изобретение относится к автоматике и вычислительной технике и может быть использовано при реализациитехнических средств цифровых системконтроля, систем обработки данныхв автоматизированных систем управления. Цель изобретения - упрощениеустройства. Устройство содержит регистры, дещифраторы, группы элементов И,ИЛИ, элементы НЕ, многовходовые элементы И, регистр результата.Устройство выполняет преобразованиечисел в распределительные коды спомощью дешифраторов и анализ этихкодов с формированием наименьшегочисла и записью его в, регистр результата. 1 ил.1215108 51 О 5 20 Изобретение относится к автоматике и вычислительной технике и может быть использовано при реализациитехнических средств цифровых системконтроля, систем обработки данныхв автоматизированных систем управления.Цель изобретения - упрощениеустройства,На чертеже показана блок-схемаустройства,Устройство содержит регистры 1,дешифраторы 2, группу элементов ИЛИ3, регистр 4 результата, элементыИЛИ 5 группы элементов И 6, многовходовые элементы И 7, элементыНЕ 8, элементы ИЛИ-НЕ 9, входырегистров 10 выходы регистров 11,выходы 12 устоойства. Устройство работает следующимобразом,1Пусть наименьшее число находитсяво втором регистре 1 и равно 1,т.е. на втором инверсном выходедешифратора 2 будет нулевой сигналПри этих условиях все червые инверсные выходы всех дешифраторов, а также вторые инверсные выходы, кроме2-го дешифратора, будут единичные.Тогда на выходе элемента И 7, будетединичный сигнал, который поступает на первые входы управления всехэлементов ИЛИ-НЕ 1-й группы элементов ИЛИ-НЕ 9 99и на вход элемента НЕ 8 . Нулевойсигнал с выхода элемента НЕ 81поступая на вторые входы управлениявсех элементов ИЛИ-НЕ последующихгрупп элементов ИЛИ-НЕ 92 ,9951 9 р разрешает анализзначений следующих инверсных выходоввсех дешифраторов,На выходе второго элемента и 7 будет нулевой сигнал, который поступая на первые входы управлениявсех -лементов ИЛИ-НЕ 9 в 1 9 а9 м: разрешает анализ значений вторых .инверсных выходов всех дешиФраторов. Единичный сигнал с выхода элемента НЕ 8 поступая на третьи входы управления всех элементов ИЛИ-НЕ последующих групп элементов ИЛИ-НЕ 9 з 9 З, 9 и 19 н 1 запрещает анализ значений всех старших разрядов обратных распределительных кодов всех чисел. Тогда у элемента ИЛИ-НЕ 9 в отличие от остальных элементов ИЛИ-НЕ всех групп элементов ИЛИ-НЕ на всех входах будут нулевые сигналы. В результате на выходе элемента ИЛИ-НЕ 9будет единичный сигнал, а на выходах всех других элементов ИЛИ-НЕ всех групп элементов ИЛИ-НЕ будут нулевые сигналы. С выхода элемента ИЛИ-НЕ 9 единичный сигнал через элемент ИЛИ 5 поступает на входы управления элементов И б 2-й группы. Число, хранимое в регистре 12по выходам 11 передается через группу элементов ИЛИ 3 в регистр 4 результата.Очередной цикл работы устройства начинается после приема следующей группы и чисел во входные регистры. Формула изобретения Устройство для определения наименьшего изп чисел, содержащее регистры,дешифраторы, регистр результата, многовходовые элементы ИЛИ, группы элеметов И,ИЛИ, От -1) многовходовых элементов И, где- число разрядов операнда, (т -1) элементов НЕ, причем выходы каждого-го регистра,вход которого является входом-гоанализируемого числа, где=1,2,,. соединены с входами-годешифратора и с информационными вхо 35дами соответствующих элементов Из.-ой группы, управляющие входы которых соединены с выходом-гомноговходового элемента ИЛИ,а выходы соединены с входами40-го элемента ИЛИ группы, выход которого соединен с входом-го разряда регистра результата, выход которого является выходом устройства, о т л и ч а ю щ е -45е с я тем,что, с целью упрощенияустройства, оно содержит т группэлементов ИЛИ-НЕ и и -й многовходовый элемент И, причем-ыйинверсный выход-го дешифраторасоединен с-ым входом ) -го50многовходового элемента И и информационным входом-го элементаИЛИ-НЕ-ой группы, где , =1,2ш, выход-го многовходового элемента И подключен к первымуправляющим входам элементов ИЛИ-НЕ4 -ой группы, выход К,-го многовходового элемента И, где К =1,1215108 Заказ 907/5 б Тираж б 73 Подписно Филиал ППП "Патент", г.ужгород, ул,Проектная,НЕ подключен к ( 1 +1)-м управляющим входам элементов ИЛИ-НЕ групппы с ( 4 +1)-й по 1 т 1 -ю, Выход 1 -ГО элемента ИЛИ-НЕ з -ой группы соединен с ,1 -ым входом 1 -го элемента ИЛИ.
