Установка для электронагрева прутковых заготовок методом сопротивления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 120880
Авторы: Разоренов, Тупальский
Текст

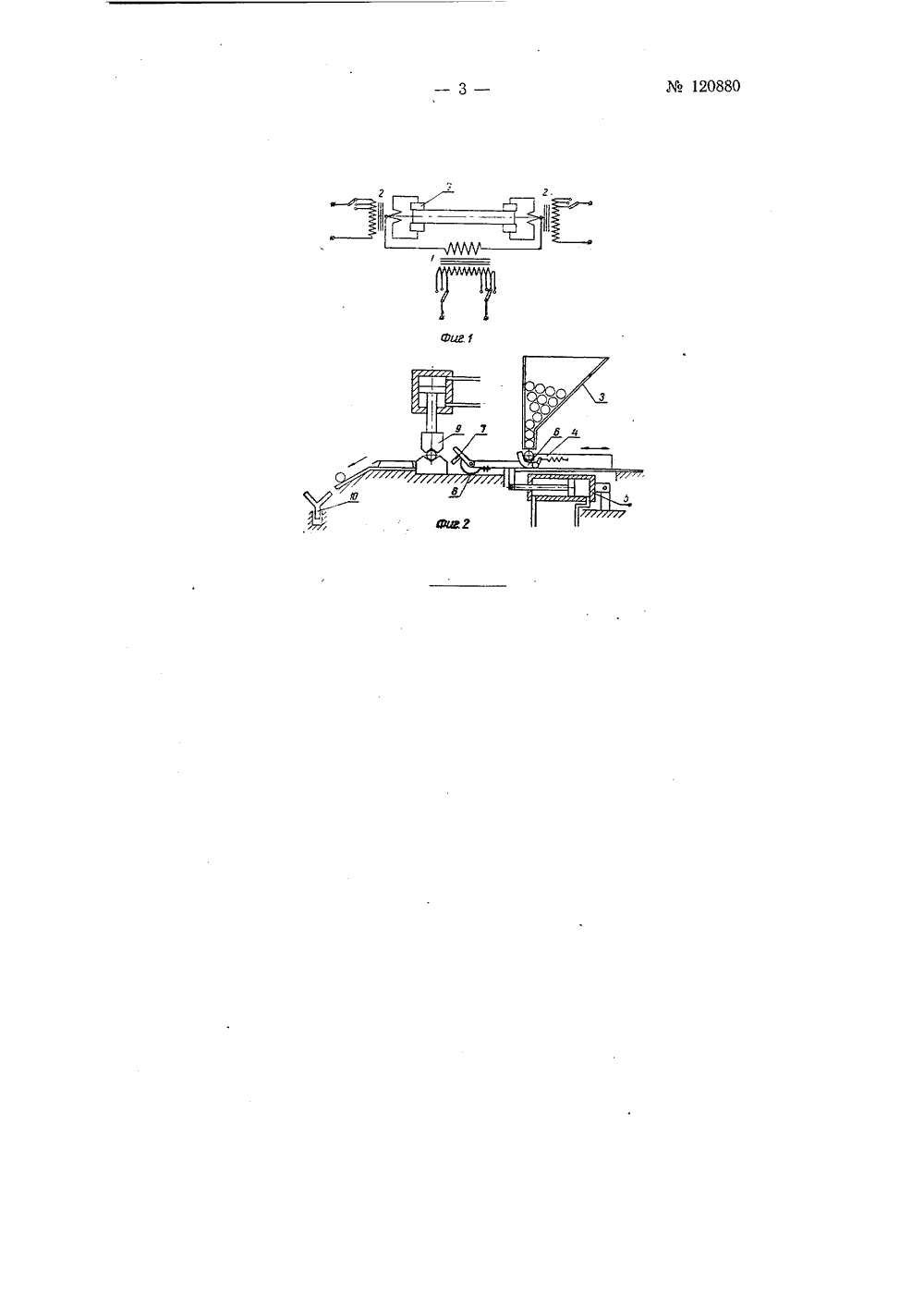

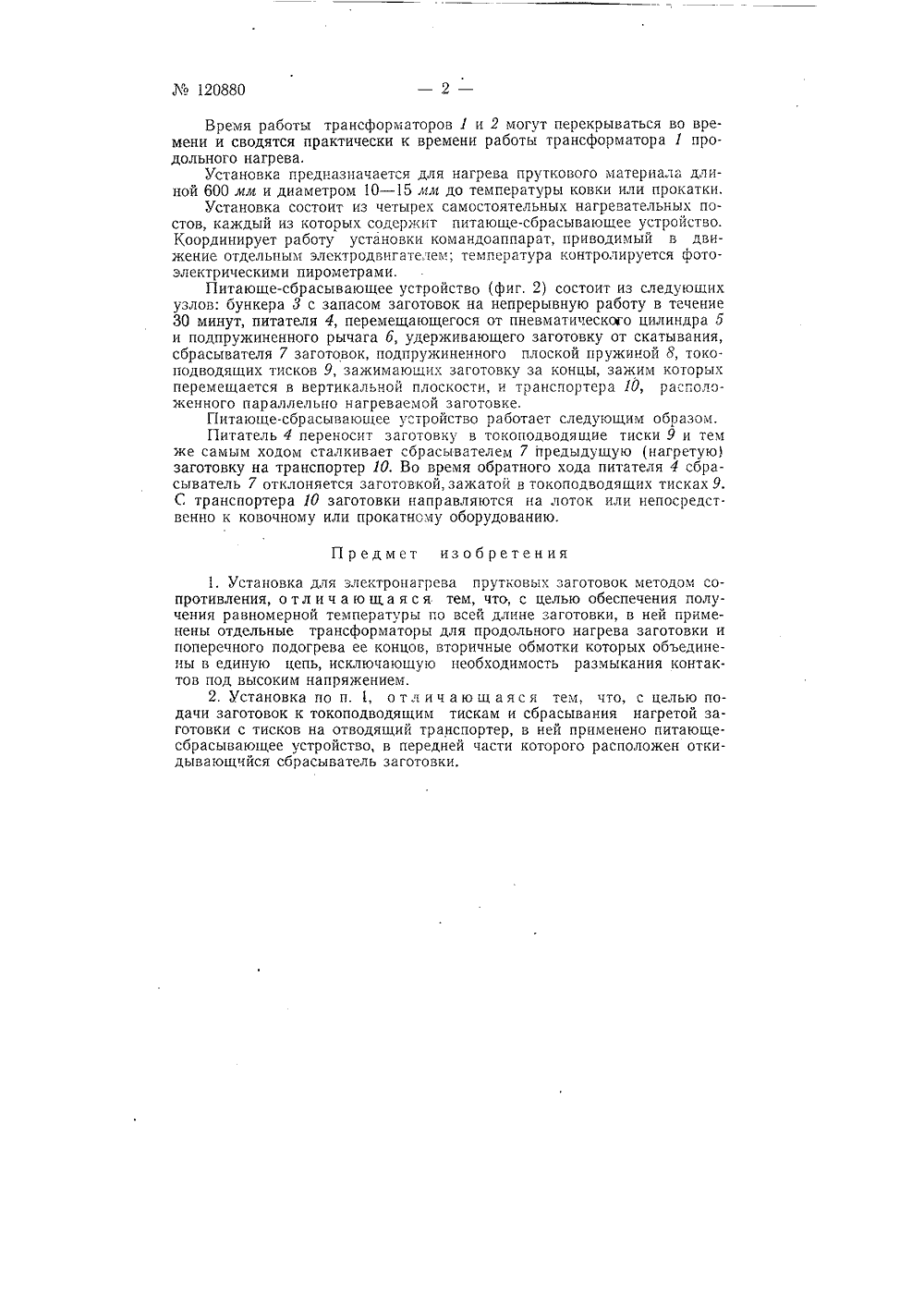

120880 Класс 215, 29 а 1 СССР ПИСАНИЕ ИЗОБРЕТЕНК АВТОРСКОМУ СВИДЕТЕЛЬСТ В. К. Тупальский. Разо ТАНОВ Я ЭЛЕКТРОНАГРЕВА ПРУТКОВЪХ ЗАГОТОВОК МЕТОДОМ СОПРОТИВЛЕНИЯ аявлено 4 ноябр 58 г. за611139/22 в Комитет ткрытий при Совете Министров о делам изобретений иССР Опубликовано в Бюллетене изобретений13 на 1959 живание концов и обеспепо всей длине заготовки Основным недостатком известных установок контактного нагрева прутковых заготовок методом сопротивления является захолаживани концов изделия,Предлагаемая установка исключает захолачивает получение равномерной температурыпутем применения комбинированного нагрева.Это достигается благодаря тому, что в установке применены отдельные трансформаторы для продольного нагрева заготовки и поперечного подогрева ее концов, вторичные обмотки которых объединены в единую цепь, исключающую необходимость размыкания контактов под высоким напряжением.Установка состоит из электрической нагревательной части механического питающе-сбрасывающего устройства.На фиг. 1 показана схема комбинированного нагрева прутковых заготовок; на фиг. 2 в схе установки для электронагрева прутковых заготовок с питающе-сбрасывающим устройством.Нагревательная часть установки (фиг. 1), кроме трансформатора 1 для основного продольного нагрева заготовки, имеет два дополнительных трансформатора 2 для поперечного подогрева концов. Вторичная обмотка трансформатора 2 поперечного нагрева. состоящая из одного витка, является перемычкой между верхним и нижним ко,:тактами. С отключением трансформатора 1 продольного нагрева, автоматически вкл 1 очаются трансформаторы 2 поперечного нагрева, которье доводят температуру заготовки под контактами до температуры средней части. Вторичное напряжение трансформатора 2 поперечного нагрева 1,5 - 2 в. При таких напряжениях разрыв контактов без снятия напряжения протекает без образования дуги.М 120880Время работы трансформаторов 1 и 2 могут перекрываться во времени и сводятся практически к времени работы трансформатора 1 продольного нагрева.Установка предназначается для нагрева пруткового материала дли" ной 600 мм и диаметром 10 - 15 лл до температуры ковки или прокатки.Установка состоит из четырех самостоятельных нагревательных постов, каждый из которых содержит питаюше-сбрасывающее устройство. Координирует работу установки командоаппарат, приводимый в движение отдельным электродвигателем; температура контролируется фотоэлектрическими пирометрами.Питающе-сбрасывающее устройство (фиг. 2) состоит из следующих узлов: бункера 3 с запасом заготовок на непрерывную работу в течение 30 минут, питателя 4, перемещающегося от пневматического цилиндра 5 и подпружиненного рычага б, удерживающего заготовку от скатывания, сбрасывателя 7 заготовок, подпружиненного плоской пружиной 8, токо- подводящих тисков 9, зажимающих заготовку за концы, зажим которых перемещается в вертикальной плоскости, и транспортера 10, расположенного параллельно нагреваемой заготовке.Питающе.сбрасывающее устройство работает следующим образом.Питатель 4 переносит заготовку в токоподводящие тиски 9 и тем же самым ходом сталкивает сбрасывателем 7 предыдущую (нагретую) заготовку на транспортер 10, Во время обратного хода питателя 4 сбрасыватель 7 отклоняется заготовкой, зажатой в токоподводящих тисках 9. С транспортера 10 заготовки направляются на лоток или непосредственно к ковочному или прокатному оборудованию.Предмет из об ретен ия1. Установка для электронагрева прутковых заготовок методом сопротивления, о тл и ч а ю щ а я с я тем, что, с целью обеспечения получения равномерной температуры по всей длине заготовки, в ней применены отдельные трансформаторы для продольного нагрева заготовки и поперечного подогрева ее концов, вторичные обмотки которых объединены в единую цепь, исключающую необходимость размыкания контактов под высоким напряжением,2. Установка по п. 1, отл ич ающ аяся тем, что, с целью подачи заготовок к токоподводящим тискам и сбрасывания нагретой заготовки с тисков на отводящий транспортер, в ней применено питающесбрасывающее устройство, в передней части которого расположен откидывающийся сбрасыватель заготовки.
СмотретьЗаявка
611139, 04.11.1958
Тупальский В. К, Разоренов Н. Е
МПК / Метки
Метки: заготовок, методом, прутковых, сопротивления, электронагрева
Опубликовано: 01.01.1959
Код ссылки
<a href="https://patents.su/3-120880-ustanovka-dlya-ehlektronagreva-prutkovykh-zagotovok-metodom-soprotivleniya.html" target="_blank" rel="follow" title="База патентов СССР">Установка для электронагрева прутковых заготовок методом сопротивления</a>
