Состав для лечения фаутных деревьев

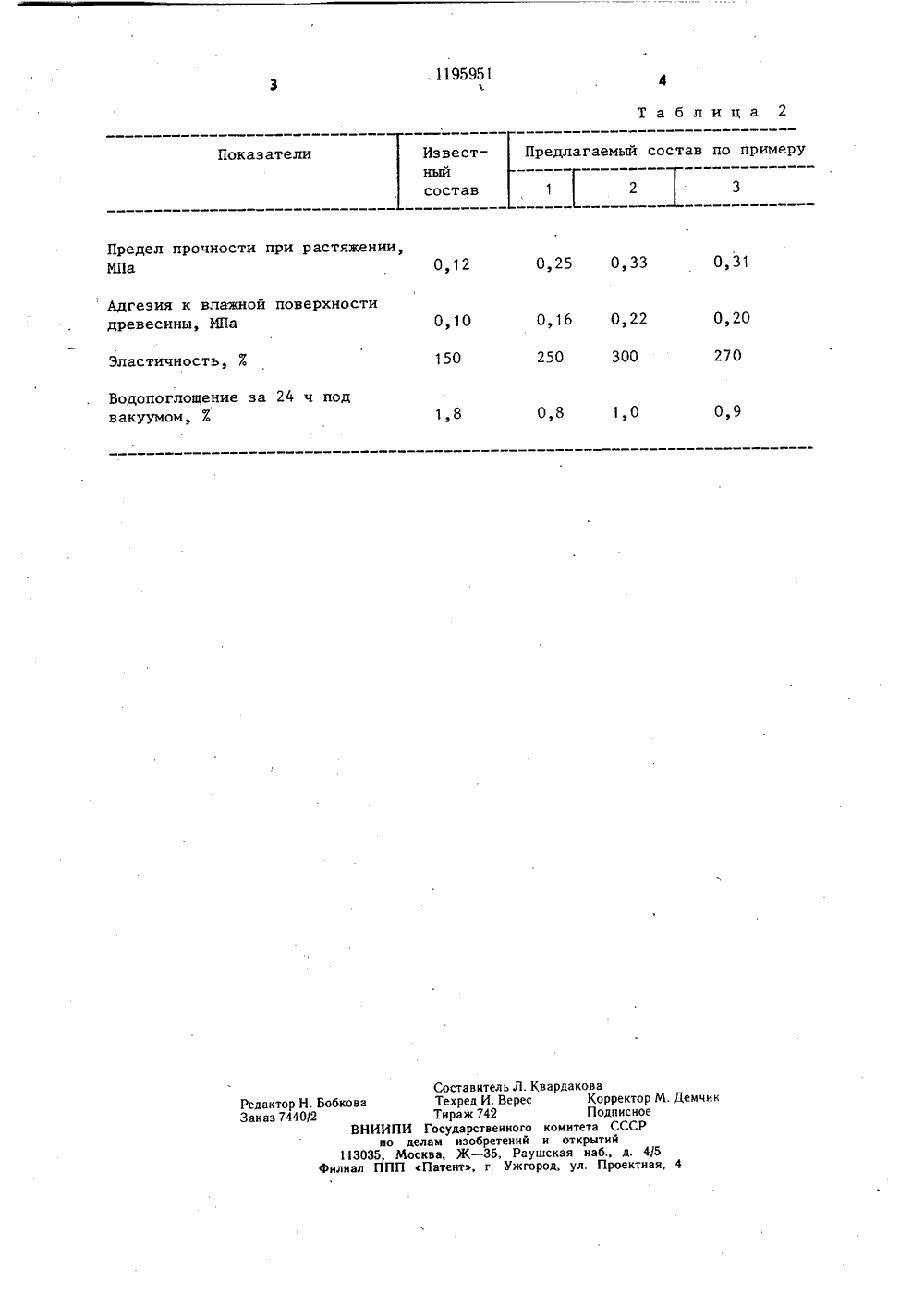

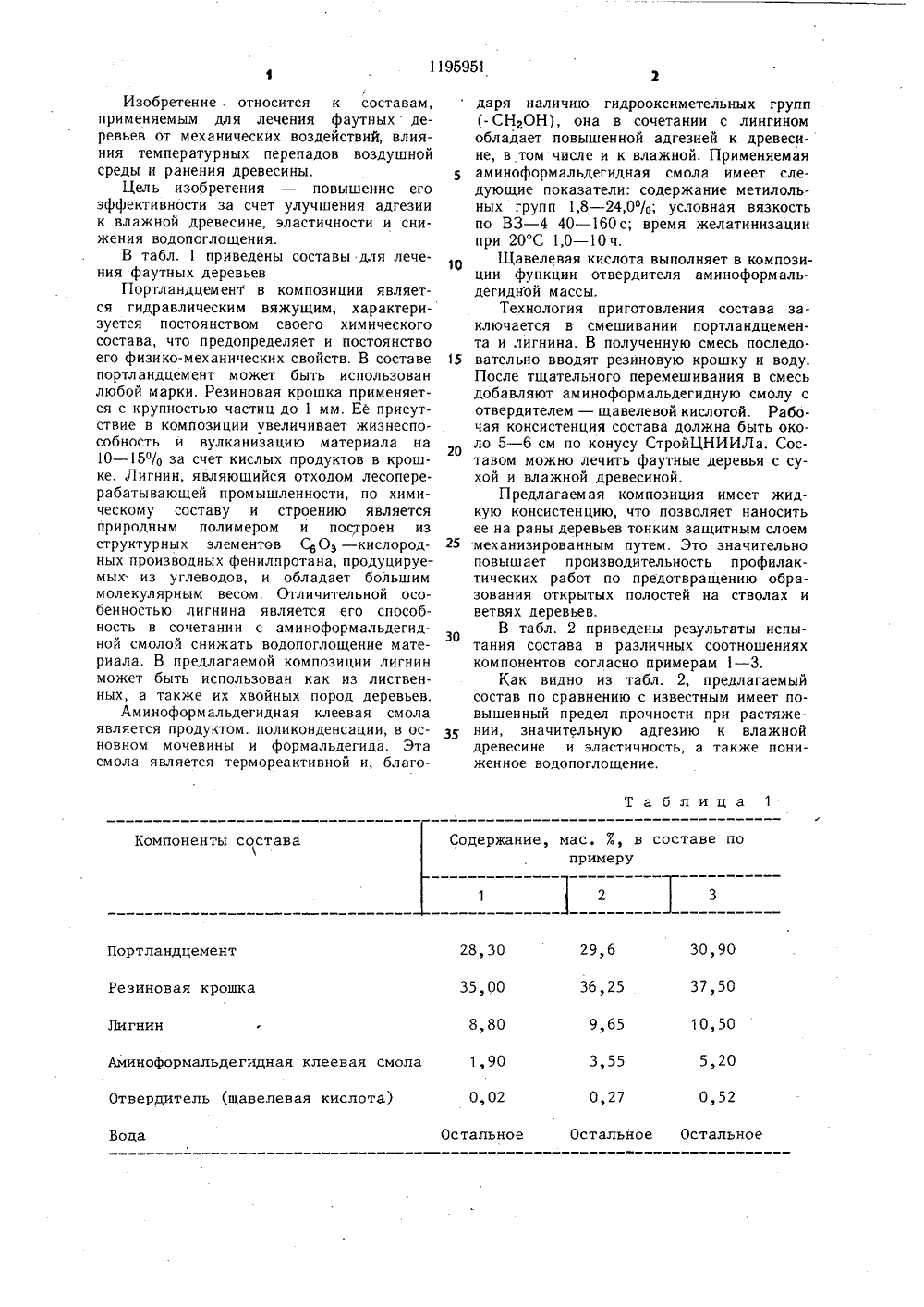

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК А 016 7/06,А 01 Ф,В ф, . .,Я П ИЕ ИЗОБРЕТЕН К АВТ овышения юучэл щения адастичности в качестве вую крошго - амилу, а так - щавеле- отношении 28,30 - 30,9035,00 - 37,508,80 - 10,50 1,90 - 5,20 0,02 - 0,52 Остальное ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ КОМУ СВИДЕТЕЛЬСТВ(71) Ордена Трудового Красного Знамениакадемия коммунального хозяйстваим, К. Д, Памфилова(56) Рекомендации по лечению дупелфаутных деревьев. М., ОНТИ, АКХ, 1982,с. 1.6 - 17..(54) (57) СОСТАВ ДЛЯ ЛЕЧЕНИЯ ФАУТНЬ 1 Х ДЕРЕВЬЕВ, содержащий портландцемент, на пол нитель, связующее и водуЯО, 1195951 А отличающиися тем, что, с цельго эффективности за счет улезии к влажной древесине,снижения водопоглощения,аполнителя он содержит резину и лигнин, в качестве связующоформальдегидную клеевую смже дополнительно отвердительую кислоту при следующем сомпонентов, мас.%:Портл а ндцем ентРезиновая крошкаЛигнинАминоформальдегиднаяклеевая смолаЩавелевая кислотаВода1195951 Таблица 1 Компоненты состава 30,90 37,50 10,50 29,6 28, 30 35,00 Портландцемент 36,25 Резиновая крошка 9,65 8,80 Лигнин 5,20 3,55 1,90 0,02 0,27 0,52 Остальное Вода Изобретение относится к составам, применяемым для лечения фаутных деревьев от механических воздействий, влияния температурных перепадов воздушной среды и ранения древесины,Цель изобретения - повышение его эффективности за счет улучшения адгезии к влажной древесине, эластичности и снижения водопоглощения.В табл. 1 приведены составы для лечения фаутных деревьевПортландцемент в композиции является гидравлическим вяжущим, характеризуется постоянством своего химического состава, что предопределяет и постоянство его физико-механических свойств. В составе портландцемент может быть использован любой марки. Резиновая крошка применяется с крупностью частиц до 1 мм. Ее присутствие в композиции увеличивает жизнеспособность и вулканизацию материала на 1 О - 15% за счет кислых продуктов в крошке. Лигнин, являющийся отходом лесоперерабатывающей промышленности, по химическому составу и строению является природным полимером и построен из структурных элементов СвОз в кислородных производных фенилпротана, продуцируемых из углеводов, и обладает большим молекулярным весом. Отличительной особенностью лигнина является его способность в сочетании с аминоформальдегидной смолой снижать водопоглощение материала. В предлагаемой композиции лигнин может быть использован как из лиственных, а также их хвойных пород деревьев.Аминоформальдегидная клеевая смола является продуктом. поликонденсации, в основном мочевины и формальдегида. Эта смола является термореактивной и, благоАминоформальдегидная клеевая смолаОтвердитель (щавелевая кислота) даря наличию гидрооксиметельных групп (- СНОН), она в сочетании с лингином обладает повышенной адгезией к древесине, в том числе и к влажной. Применяемая аминоформальдегидная смола имеет следующие показатели: содержание метилольных груп п 1,8 - 24,0%; условная вязкость по ВЗ - 4 40 - 160 с; время желатинизации при 20 С 1,0 - 10 ч,Щавелевая кислота выполняет в композиции функции отвердителя аминоформальдегидной массы.Технология приготовления состава заключается в смешивании портландцемента и лигнина. В полученную смесь последо вательно вводят резиновую крошку и воду.После тщательного перемешивания в смесь добавляют аминоформальдегидную смолу с отвердителем - щавелевой кислотой. Рабочая консистенция состава должна быть около 5 - б см по конусу СтройЦНИИЛа. Составом можно лечить фаутные деревья с сухой и влажной древесиной.Предлагаемая композиция имеет жидкую консистенцию, что позволяет наносить ее на раны деревьев тонким защитным слоем 25 механизированным путем. Это значительноповышает производительность профилактических работ по предотвращению образования открытых полостей на стволах и ветвях деревьев.В табл. 2 приведены результаты испытания состава в различных соотношениях компонентов согласно примерам- 3.Как видно из табл. 2, предлагаемыйсостав по сравнению с известным имеет повышенный предел прочности при растяжении, значительную адгезию к влажной древесине и эластичность, а также пониженное водопоглощение. Содержание, мас. 7, в составе по примеру, 1195951 Та блица 2 Известный Показатели состав 0,31 0,25 0,33 0,12 0,20 0,10 Эластичность, 7. 270 150 0,9 1,0 1,8 0,8 Составитель Л. Квардакова Техред И. Верес Корректор М. Демчик Тираж 742 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП сПатентэ, г. Ужгород, ул. Проектная, 4Редактор Н. БобковаЗаказ 7440/2 Предел прочности при растяжении,МПа Адгезия к влажной поверхностидревесины, МПа Водопоглощение за 24 ч подвакуумом, Е Предлагаемый состав по примеруг 0,16 0,22250 300
