Сапужак

Номер патента: 1742763

Опубликовано: 23.06.1992

Авторы: Билинский, Гончарук, Михайлюк, Мороз, Сапужак, Шамотко

МПК: G01V 3/08

Метки: геоэлектроразведки

...и переключает его в противоположное состояние, С прямого выхода триггера 9 осуществляется управление электронным коммутатором 24, посредством которого на управляющий вход фазового детектора 16 подается опорное напряжение с фазой 0 или 90 О, определяя соответственно цикл балансирования активной или реактивной составляющей.В зависимости от операции уравновешивания (активной или реактивной составляющей) результат фиксируется соответственно в одном или двух фиксаторов 20 или 21 кодов. Управляющий сигнал фиксации формируется фронтом импульса с ОСС-выхода регистра 19 при воздействии тактовой частоты и соответственно сигналов с прямого или инверсного выходов триггера 9 управления, т.е, каждый из фиксаторов 20 и 21 кодов работает...

Номер патента: 994262

Опубликовано: 07.02.1983

Авторы: Карасев, Левина, Сапужак

МПК: B27K 3/12

Метки: древесины, защиты, состав

...е свойства полученных составов по Как видно из табл. 2, введени состав пека древесносмоляного, р створенного в ацеталеспиртовом р ворителе, позволяет уменьшить ег зкость и тем самым сде м его механизированноеэтом уменьшение соде ве фенолоформальдегидн ать возможнанесение.жания в сой смолы с994262 дней при температуре воздуха 20-24 С и относительной влажности воздуха 80-90. Образцы взвешивают, и но потере влаги и их конечной влажности судят о паропроницаемости покрытий.Для определения влияния жидкой влаги на покрытия защищенные образцы, прошедшие атмосферную сушку, на 24 ч окунают в воду. Действие высокой температуры определяют, помещая эащищен ные образцы на 8 ч в сушильный шкафпри 100+1 ОС. Данные потери влаги образцами через 10,20 и...

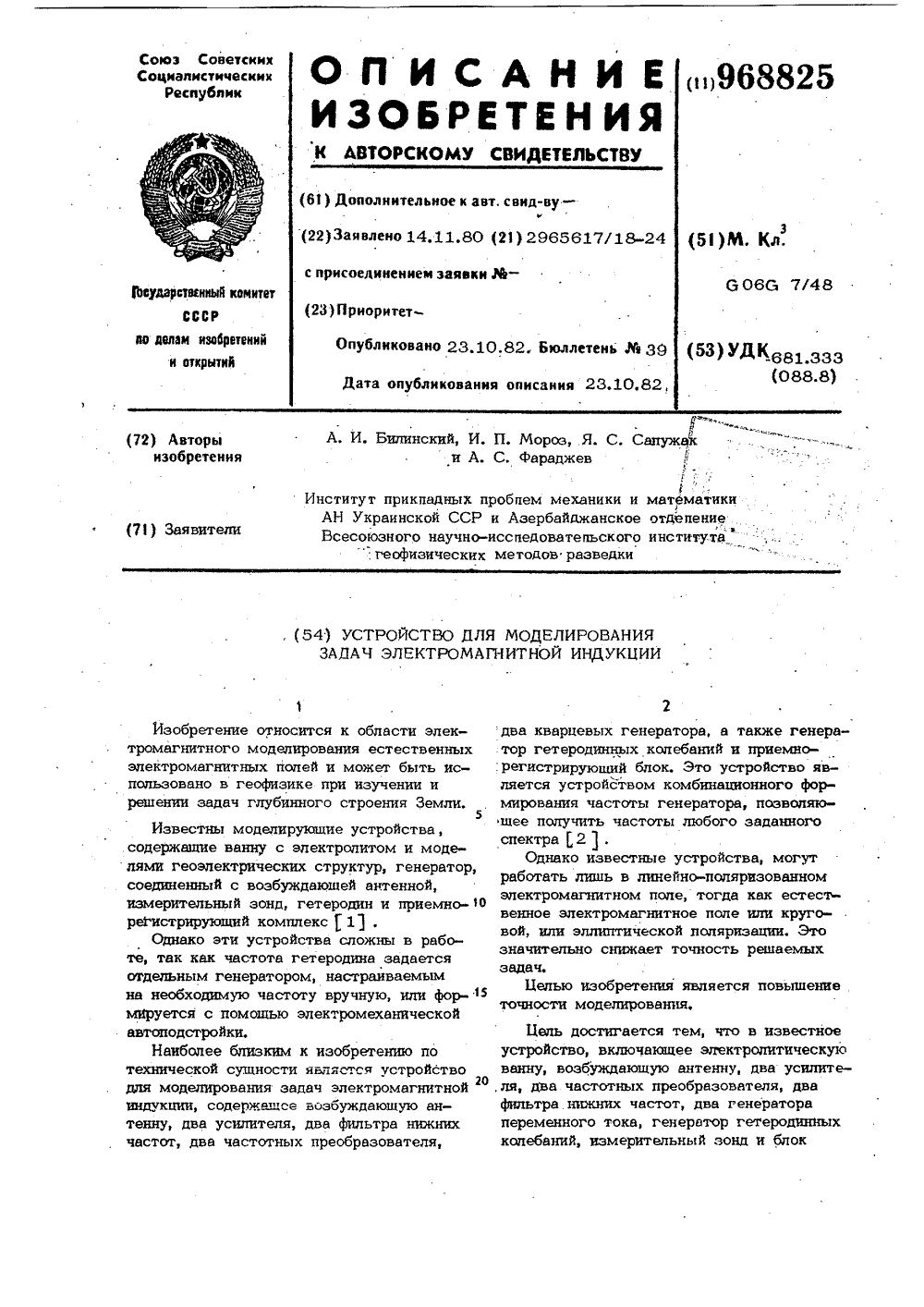

Номер патента: 968825

Опубликовано: 23.10.1982

Авторы: Билинскиц, Мороз, Сапужак, Фараджев

МПК: G06G 7/48

Метки: задач, индукции, моделирования, электромагнитной

...12 и 13 подкпючены к выходугенератора 16 гетеродинных колебаний,Контрольно-следящий блок состоит извзаимно перпендикулярных ориентированныхмагнитных дипопей 18 и 19, соединенных,соответственно, с сигнальными входами,преобразоватепей 20 и 21, выходы которыхподипочены к фазовому детектору 22 ичерез амплитудные детекторы 23 и 24,и пороговые блоки 25 и 26 - к регулируемым входам усилителей 7 и 8. Входыизмерительного зонда 27 и гетеродинныевходы преобразователей 20 и 21 соединены с выходом усилителя 1, а выходизмерительного, зонда 27 - с приемнорегистрируюшим блоком 17,Устройство работает следующим образом.Опорное колебание генератора 15 частотой 100 МГц с помощью формирователя,14 квадратурных колебаний преобразуетсяв два колебания частотой...

Номер патента: 940108

Опубликовано: 30.06.1982

Авторы: Гордиенко, Дещица, Осыка, Сапужак

МПК: G01V 3/02

Метки: моделирования, нестационарных, процессов, электродинамических, электроразведочное

...к формирователю, первый выход которого подключен к управляющему входу электронного токового ключа, второй - к стробирующей схеме, а третий - к опорному входу синхрон-, ного детектора, дополнительно снабже но схемой развязки, управляемым перемыкающим ключом и вторым коммутатором направления, вход которого через схему развязки подключен к первому эталонному сопротивлению, включенно-, му между источником питания и элект-. ронным токовым ключом, а выход подключен к второму эталонному сопротивлению, соединенному последовательно с приемным диполем, тогда как управляю щие входы первого и второго коммутаторов подключены к выходам перемыкающего ключа, соединенного с четвертым выходом формирователя и подключенного управляющим входом к...

Номер патента: 895662

Опубликовано: 07.01.1982

Автор: Сапужак

МПК: B27D 1/10

Метки: кусков, склеивания, шпона

...шариком 20. Количество нагнетаемого за один ход поршня клея регулируется ограничителем хода поршня 21, установленным на штоке 16. Резервуар для клея 3 закрывается крышкой 22, которая имеет трапециевидные вырезы 23, содержит клееподаватель 24 с окнами 25, выходящими на рабочую поверхность 26, Клееподаватель 24 сообщается через канал 27 с насосом 14. Через отверстия с пазами 28 резервуар для клея 3 соединен с планками 4. Башмак 5 размещен над рабочей поверхностью 26 и через отверстия с пазами 29 соединен с планками 6. При работе устройства башмак 5 и планки 6 прижимают шпон 13 к рабочей поверхности 26 и планкам 4. Резервуар для клея 3 и башмак 5 оборудованы нагревательными элементами. Устройство имеет два концевика 30 и 31.Устройство...

Номер патента: 826403

Опубликовано: 30.04.1981

Авторы: Билинский, Будз, Дещица, Кузнецов, Мороз, Сапужак, Шаблий

МПК: G09B 25/00

Метки: 826403

...поля пр различных измерениях.Модель 1 размещена на экране 2, кото рый выполчен в виде прямоугольной ванны.а внутренняя полость 8 ванны 1 залита токопроводящим материалом, для обеспечения электрического контакта. Внутри модели 1 располагается исследуемая геологическая неоднородность 9,При выборе материалов для изготовле ния модели учитывают уравнения электромагнитного подобия, и контрастность по электропроводности и их технологические особенности.Основной задачей при изготовлении моделей является необходимость обеспечения электрического контакта по всем соприкасающимся поверхностям материалов модели.Устройство работает следующим образом.После включения генератора 3 первичного электромагнитного поля, через систему...

Номер патента: 642663

Опубликовано: 15.01.1979

Авторы: Билинский, Дещица, Мороз, Сапужак

МПК: G01V 3/10

Метки: института, львовский, математики, математической, сср, украинской, физики, филиал

...соединенные радиокорректор точного времени и блок сброса сигнала,причем блок сброса сигнала включенмежду выходом кварцевого генератораизмерительной и генераторной цепейи входом делителя частоты,На чертеже приведена функциональная схема описываемого устройства длягеоэлектроразведки. Устройство содержит измерительную и генераторную цепи, В приемной цепи включены кварцевый генератор 1, блок 2 сброса сигнала, радиокорректор 3 точного времени, делитель 4 частоты, амплитудно-фазовый измеритель, состоящий из формирователя 5 квадратурных сигналов, приемного усилителя 6, фазочувствительных детекторов 7 и 8, накопителей 9 и 10, и регистратор 11. Приемный датчик представляет собой диполь МЙ, передающий диполь ДВ,Генераторная цепь включает...
