Коммутатор аналоговых сигналов

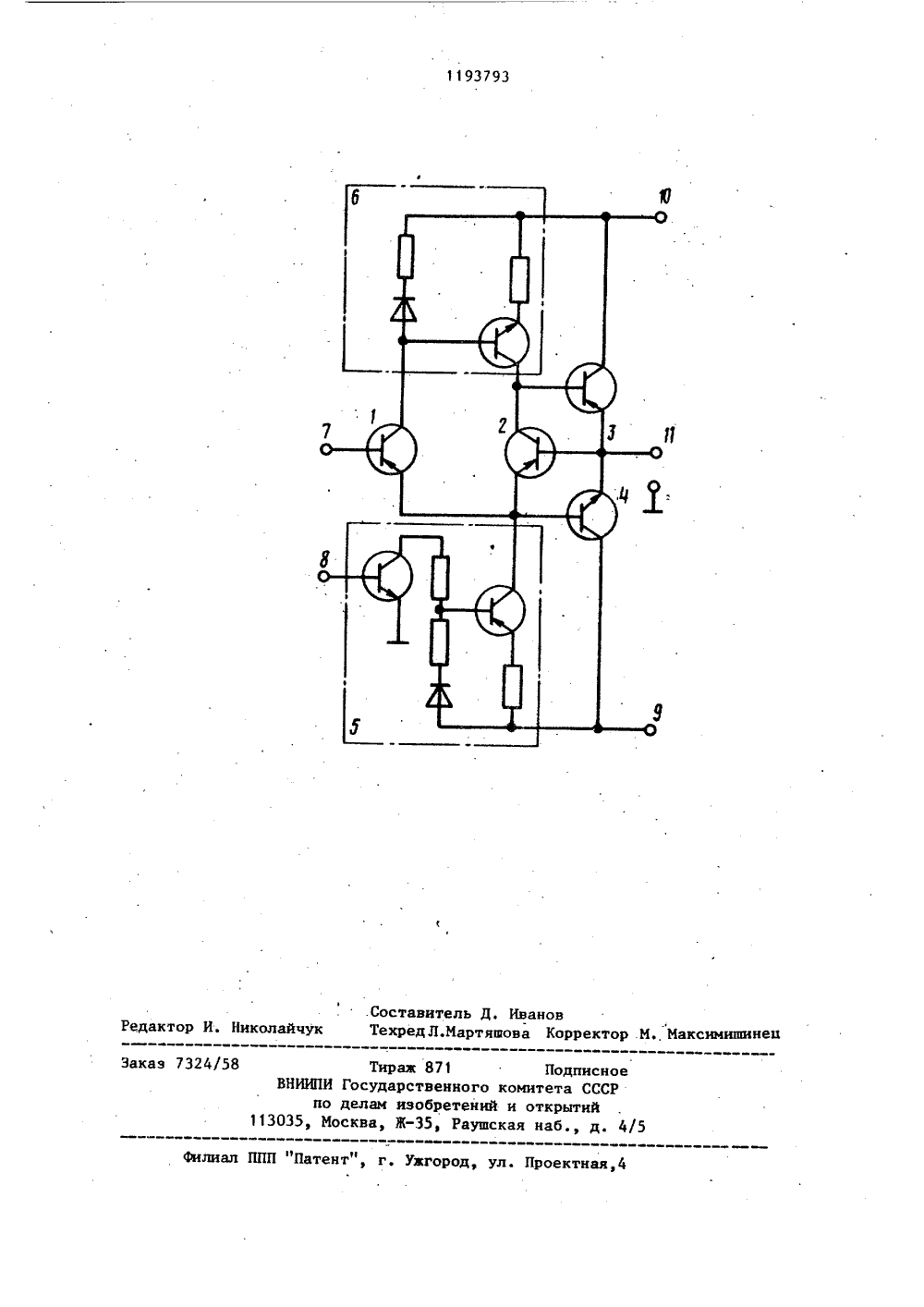

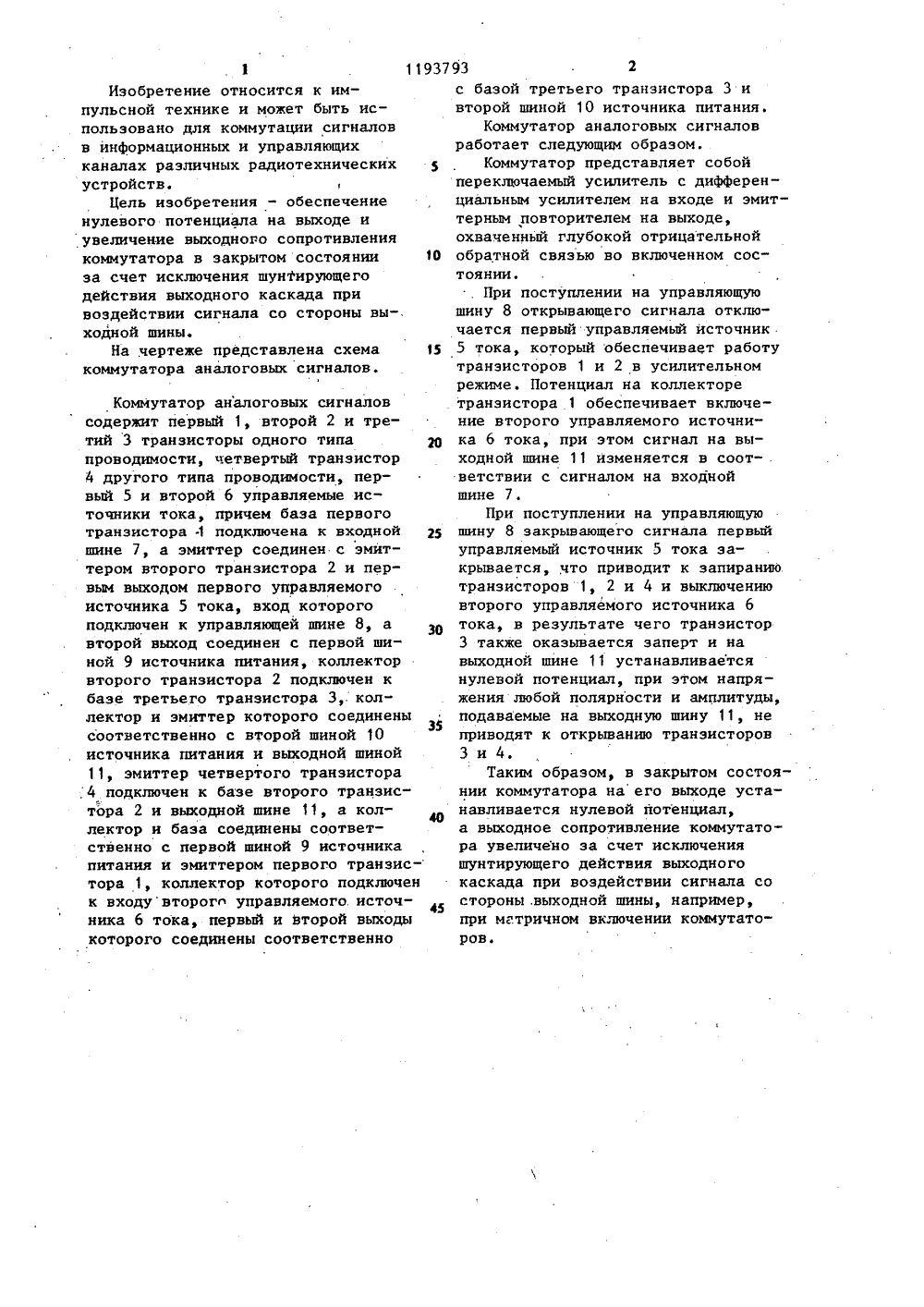

(504.Н ОЗ К 17 60 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙОПИСАНИЕ ИЗОБРЕТЕНИЯ(71) Одесскийордена Трудового Красного Знамени политехнический институт(56) Авторское свидетельство СССР У 515284, кл. Н 03 К 17/60, 1976.Функциональные устройства на интегральных микросхемах дифференциального усилителя.Под ред.В,З. Найдерова. - М.: Советское .радио, 1977, с. 42, рис. 2.6.(54.) (57) КОИИУТАТОР АНАЛОГОВЫХ .СИГНАЛОВ, содержащий первый, второй и третий транзисторы одного типа проводимости первый управляемый источник тока, причем база первого транзистора подключена к входной вине, а эмиттер соединен с эмиттером второго транзистора и первым выходом первого управляемого источника тока, вход которого подключен к управляющей шине, а второй выход соединен с первой шиной источника питания, коллектор второго транзистора подключен к базе третьего транзистора, коллектор и эмиттер которого соединены соответственно с второй шиной источника питания и выходной шиной, о т л и ч а ю щ и йс я тем, что, с целью обеспечения нулевого потенциала на выходе и увеличения выходного сопротивления в закрытом состоянии, введены четвертый транзистор противоположного типа проводимости и второй управляемый источник тока, причем эмиттер четвертого транзистора подключен к базе второго транзистора и вы- Ж ходной шине, а коллектор и база сое-. динены соответственно с первой шиной источника питания и.эмиттером первого транзистора, коллектор которого подключен к входу второго управляемого источника тока, первый и второй выходы которого соединены соответственно с базой третьего транзистора и второй шиной источника питания.1 11Изобретение относится к импульсной технике и может быть использовано для коммутации сигналовв информационных и управляющихканалах различных радиотехническихустройств.Цель изобретения - обеспечениенулевого потенциала на выходе иувеличение выходного сопротивлениякоммутатора в закрытом состоянииза счет исключения шунтирующегодействия выходного каскада привоздействии сигнала со стороны вы-,ходной шины,На,чертеже представлена схемакоммутатора аналоговых сигналов. Коммутатор аналоговых сигналов содержит первый 1, второй 2 и третий 3 транзисторы одного типа проводимости, четвертый транзистор 4 другого типа проводимости, первый 5 и второй б управляемые источники тока, причем база первого транзистора 1 подключена к входной шине 7, а эмиттер соединен с эмиттером второго транзистора 2 и первым выходом первого управляемого источника 5 тока, вход которого подключен к управляющей шине 8, а второй выход соединен с первой шиной 9 источника питания, коллектор второго транзистора 2 подключен к базе третьего транзистора 3,. коллектор и эмиттер которого соединены соответственно с второй шиной 10 источника питания и выходной шиной 11, эмиттер четвертого транзистора .4 подключен к базе второго транзистора 2 и выходной шине 11, а коллектор и база соединены соответственно с первой шиной 9 источника питания и эмиттером первого транзистора 1, коллектор которого подключен к входувторого управляемого источника б тока, первый и второй выходы которого соединены соответственно 93793 2с базой третьего транзистора 3 ивторой шиной 10 источника питания.Коммутатор аналоговых сигналовработает следующим образом.Коммутатор представляет собойпереключаемый усилитель с дифференциальным усилителем на входе и эмиттерным повторителем на выходе,охваченный глубокой отрицательной 10 обратной связью во включенном состоянии.. При поступлении на управляющуюшину 8 открывающего сигнала отключается первый управляемый источник .15 5 тока, который обеспечивает работутранзисторов 1 и 2 в усилительномрежиме. Потенциал на коллекторетранзистора 1 обеспечивает включение второго управляемого источника 6 тока, при этом сигнал на выходной шине 11 изменяется в соответствии с сигналом на входнойшине 7.При поступлении на управляющую 25 шину 8 закрывающего сигнала первыйуправляемый источник 5 тока закрывается, что приводит к запираниютранзисторов 1, 2 и 4 и выключениювторого управляемого источника 6тока, в результате чего транзистор3 также оказывается заперт и навыходной шине 11 устанавливаетсянулевой потенциал, при этом напряжения любой полярности и амплитуды, 35подаваемые на выходную шину 11, неприводят к открыванию транзисторовЗи 4.Таким образом, в закрытом состоянии коммутатора на его выходе устанавливается нулевой потенциал,а выходное сопротивление коммутатора увеличено за счет исключенияшунтирующего действия выходногокаскада при воздействии сигнала состороны, выходной шины, например,при матричном включении коммутаторов.1193793 актор И. Николай сноеССР каз 7324/5 Тираа 871 ПодГосударственного комитетаделам изобретений и открытсква, Ж, Раушская наб. ИИП йд. 4/5 1303 ал ППП "Патент", г. Уагород Проектная оставитель Д. ИвановехредЛ,Мартяшова Корректор .М Максимишине
